压板 保护压板基础知识

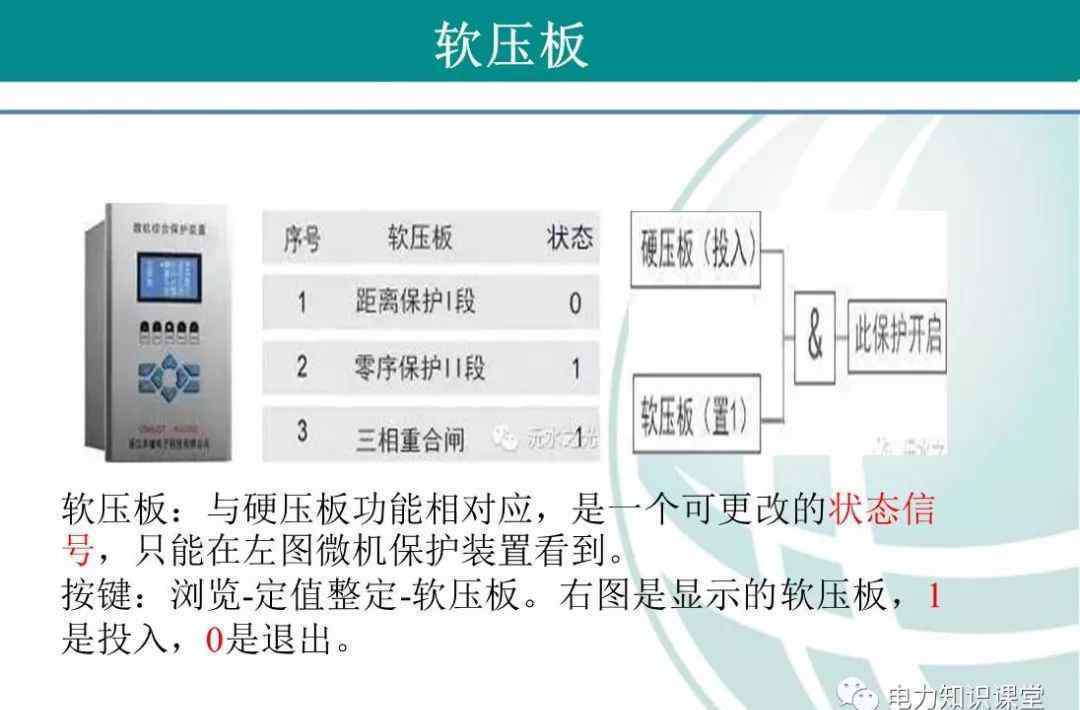

软压板

软压板是指软件系统某一功能的开启和关闭，如开启和关闭某一保护和控制功能。

通常通过修改微机保护的软件控制字来实现。

与硬夹相比，软夹是保护装置与外部接线之间的桥梁和纽带，关系到保护功能和动作出口能否正常发挥作用。

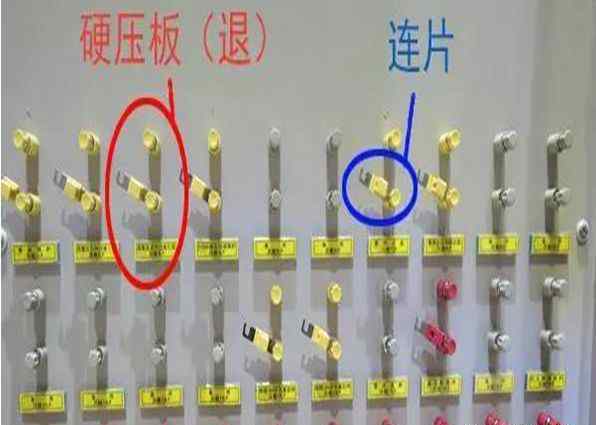

硬压板

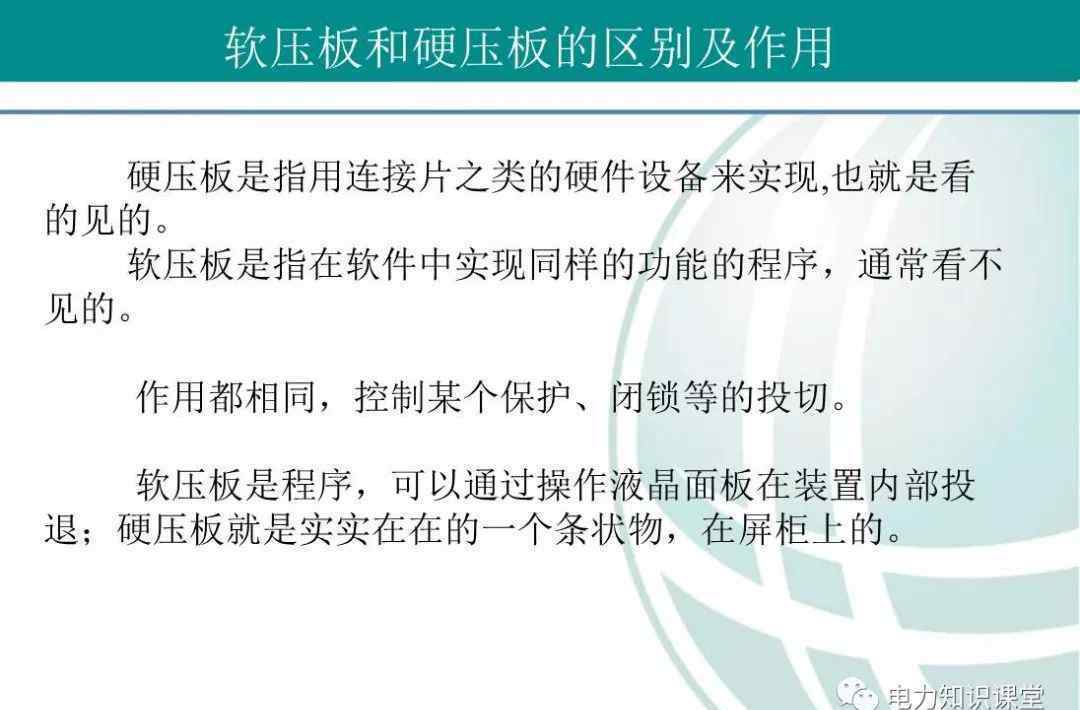

传统保护采用硬接线，故称硬压板，软压板采用软件逻辑加强对功能切换和退出信号的控制，与硬压板有“与”关系。

在智能变电站中，由于信号和控制电路的网络化，硬夹随着电缆电路的消失而消失，而软夹的功能大大增强，其重要性也增加了。

硬压板:中间接头关闭时，硬压板投入运行；如果他们不满足，他们就会退出。

跳闸压板标记为红色，保护压板标记为黄色，备用压板标记为灰色。

夹钳分类

根据压板与保护装置二次回路连接的位置不同，可分为保护功能压板和出口压板两类。

保护功能夹实现保护装置的部分功能(如主保护、距离保护、零序保护等)。).线夹一般是接DC24 V的弱电线夹，也有带强电功能的压板，如BP22B充电保护、过流保护，接DC220 V或DC110 V，但在进入装置前必须经过光电耦合或隔离继电器隔离，转换成弱电，抗干扰能力较好。

出口压板决定保护动作的结果，根据保护动作的对象不同，可分为跳闸出口压板和启动压板。

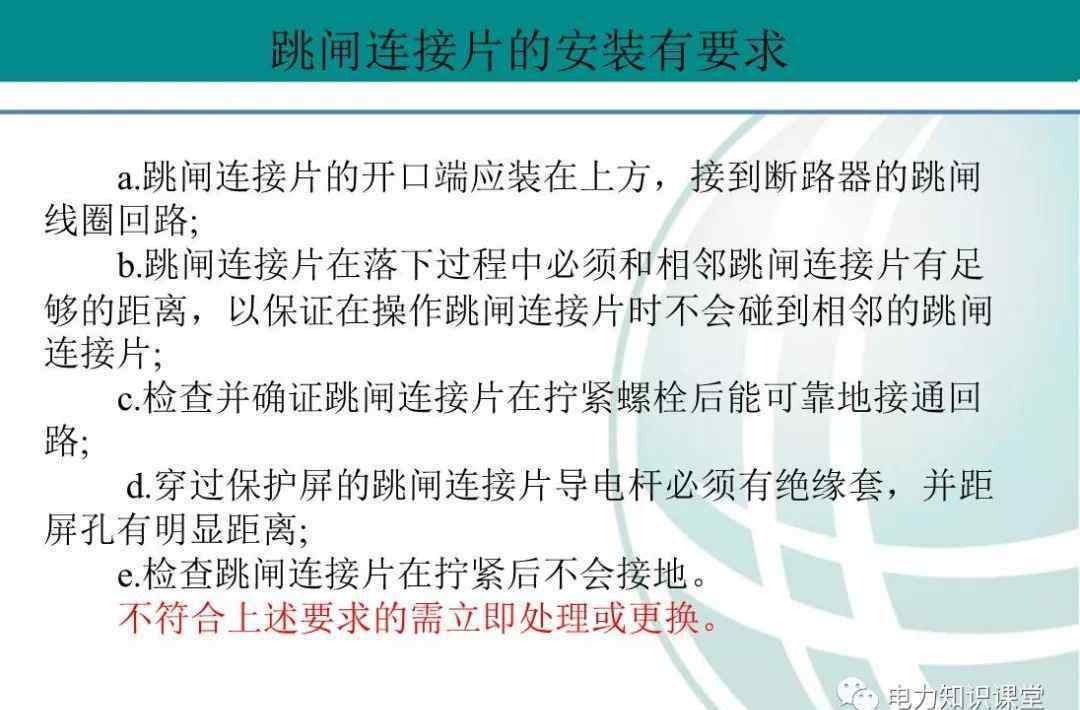

跳闸出口压板直接作用于该开关或其他开关，一般为高压压板。

起动钳用于其它保护，如故障起动钳、闭锁备用自动切换钳等。根据接入电路的不同，有强电流和弱电流。

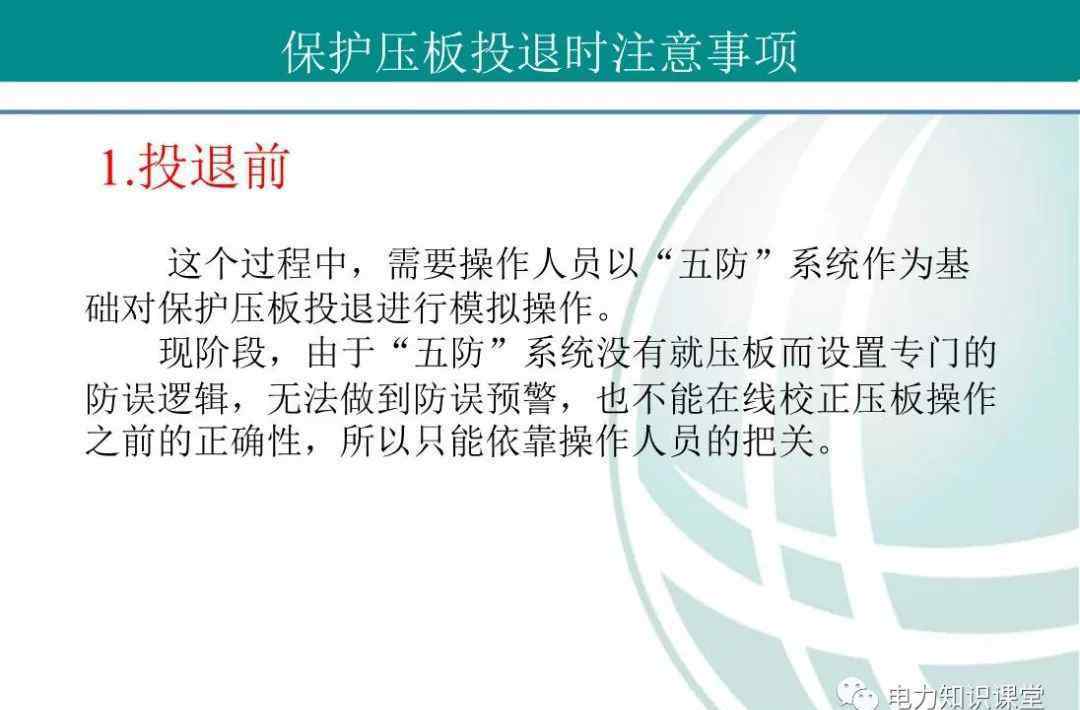

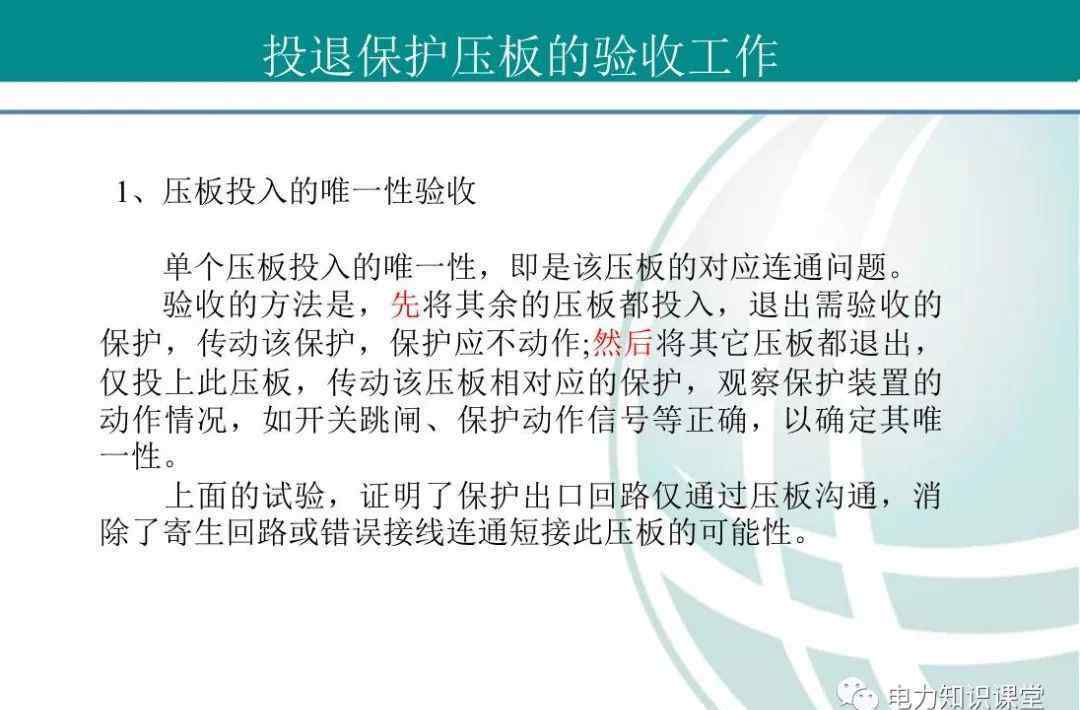

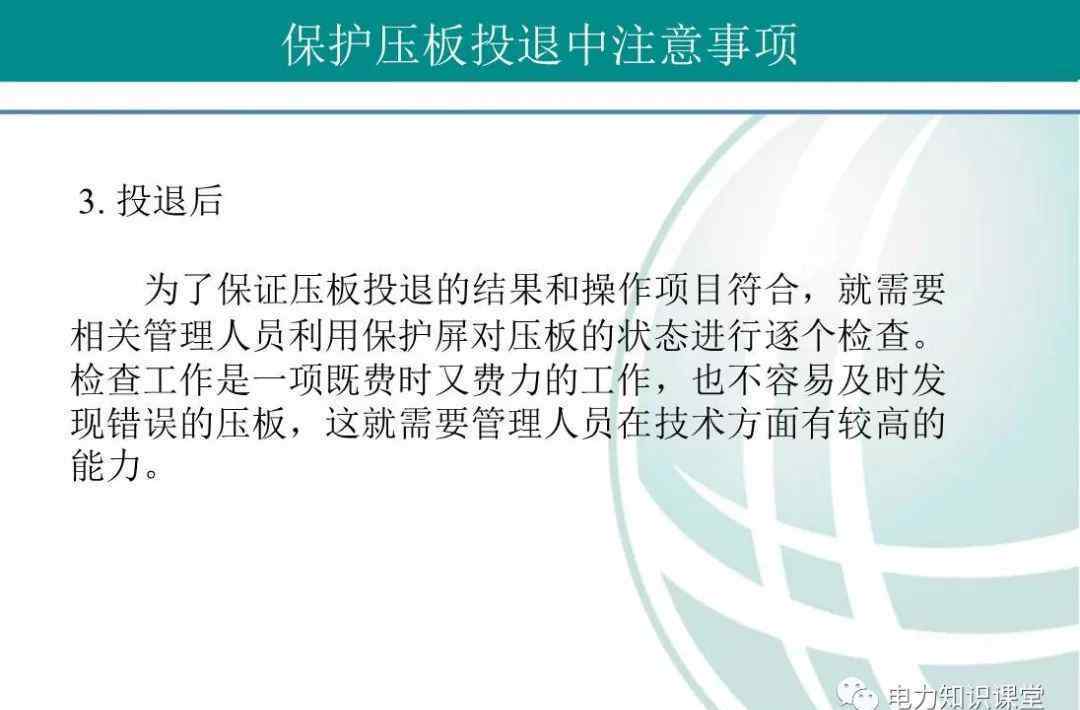

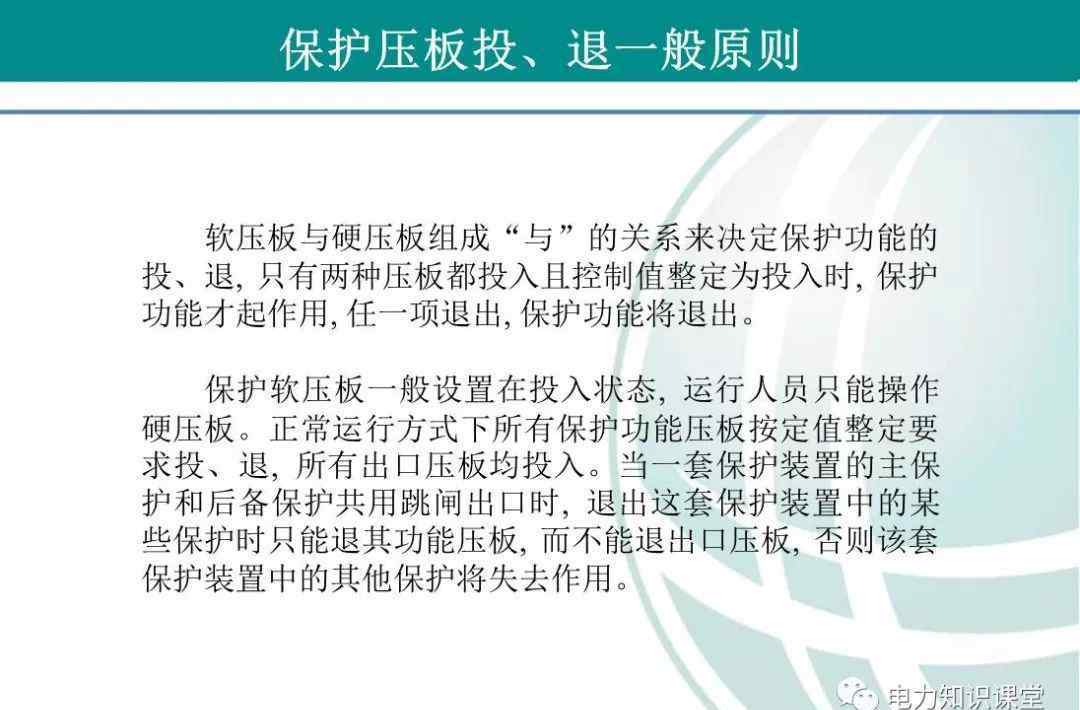

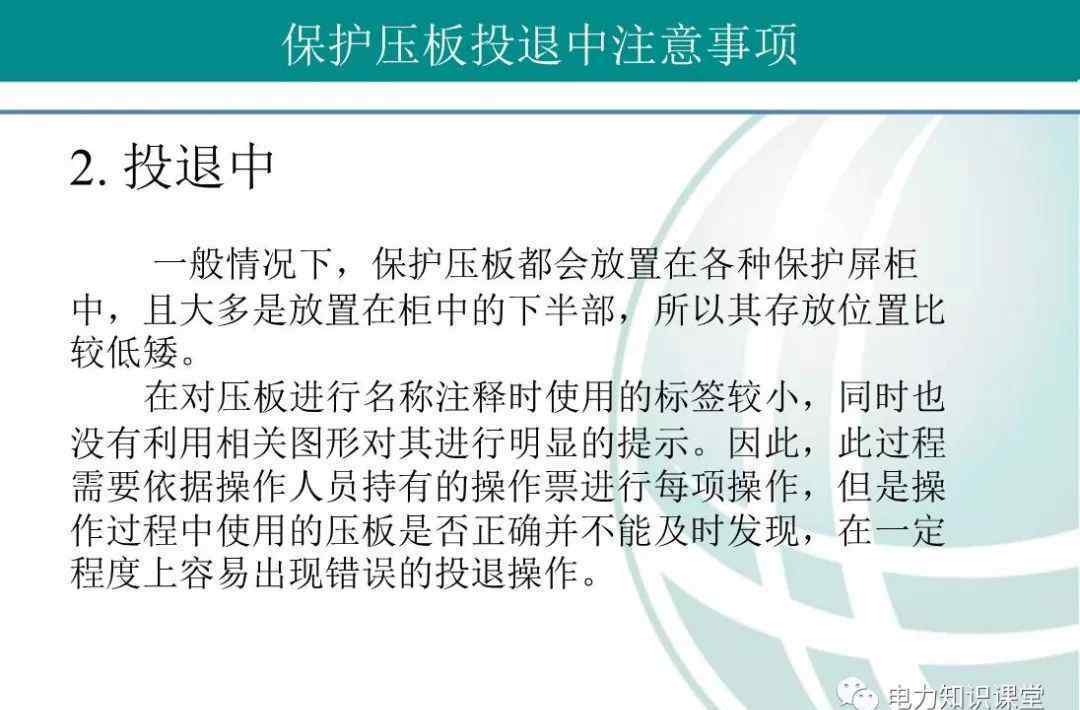

保护压板投切的一般原则

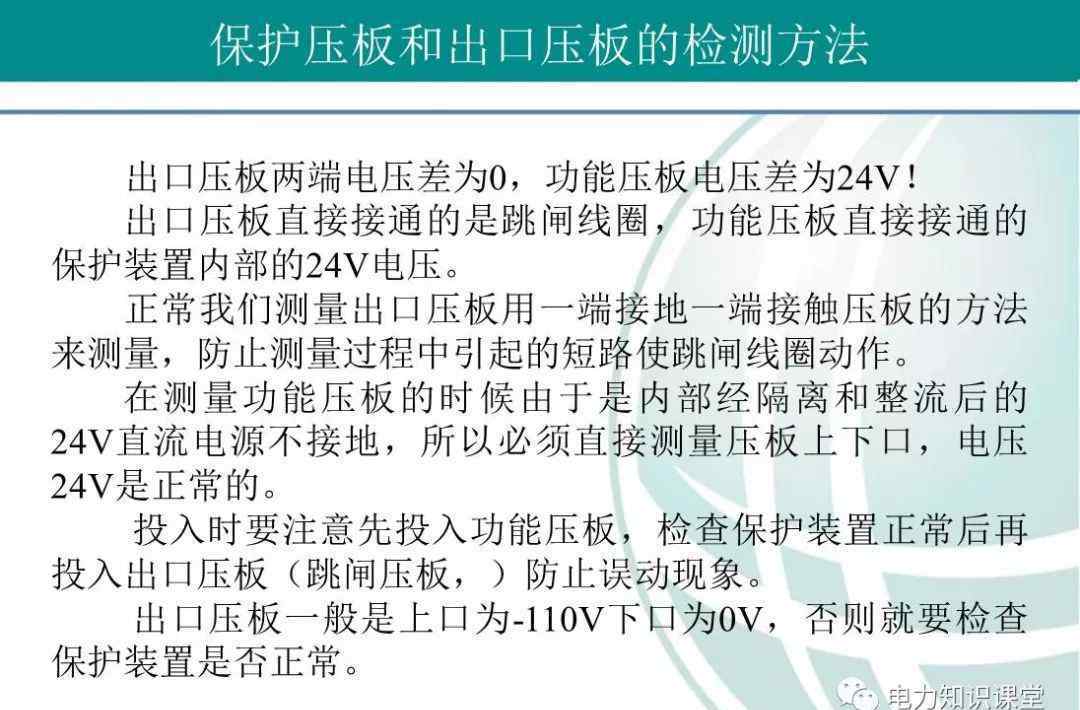

当开关处于合闸位置时，在投入保护压板，特别是跳闸出口压板和与其它操作设备有关的压板之前，必须用高内阻电压表测量两端电位。当出口压板两端均有电位，且压板下端为正电位，上端为负电位时，则投入压板会引起开关跳闸。

检查保护装置上的动作跳闸灯是否亮且不能复位，否则保护跳闸出口触点可能被卡住。如果出口夹两端都没有电位，检查相关开关是否跳开或控制电源是否消失。只有当出口线夹两端没有极性电压时，线夹才能投入运行。

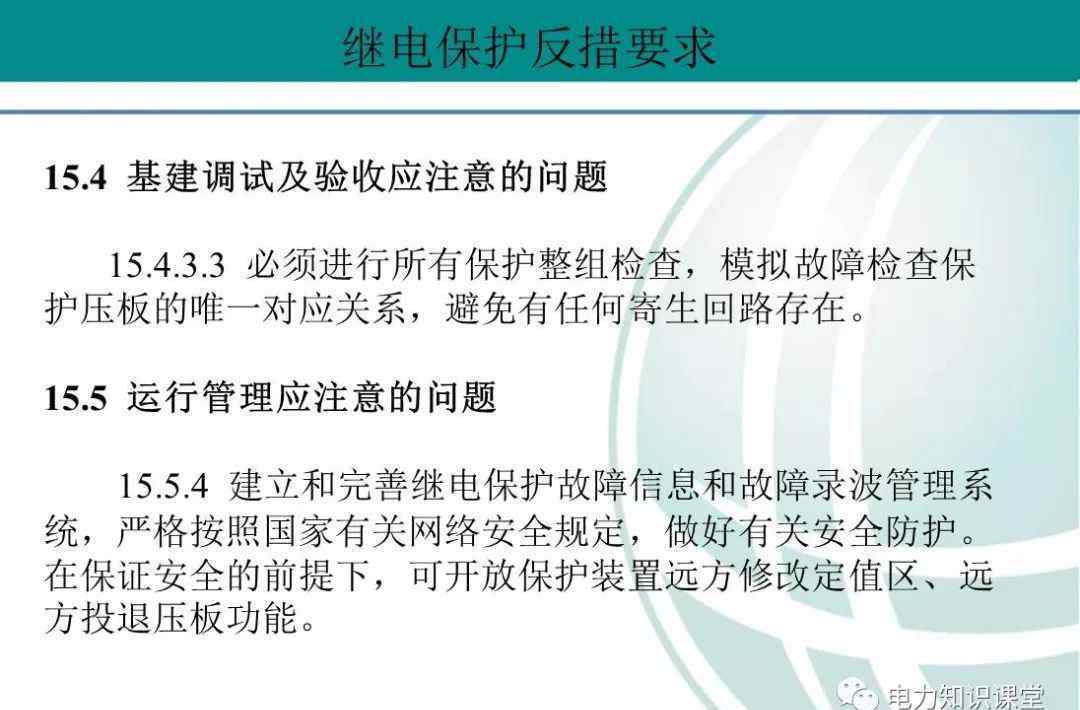

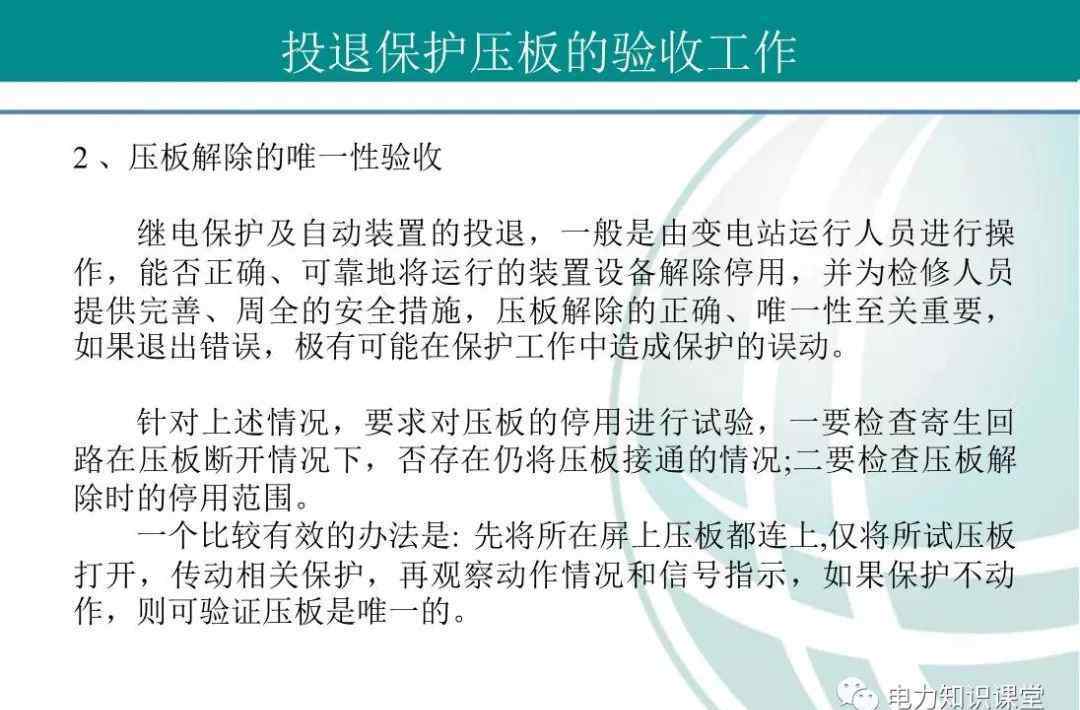

除了直接与二次回路相连的保护硬压板外，有的厂家还设置了保护软压板，方便监控后台机，调度后台机的远程保护。
