阀门标准 阀门常用标准列表

设计准则

美国标准

美国机械工程师协会

美国国家标准协会

美国石油学会

美国阀门和管件制造商标准化协会

英国标准英国标准

日本工业标准JIS/JPI

德国国家标准DIN

法国国家标准NF

通用阀门标准:美国机械工程师协会B16.34法兰端、对焊端和螺纹端阀门

闸阀标准:

石油和天然气用带螺栓连接的美国石油学会600/国际标准化组织10434钢闸阀

石油、石化和炼油工业用钢闸阀

带耐腐蚀法兰端的美国石油学会603 150磅铸造闸阀

GB/T 12234法兰和对焊钢闸阀

德国工业标准3352闸阀

壳牌石油工程师协会77/103钢闸阀，符合ISO10434标准

截止阀标准:

英国标准1873钢制截止阀和截止止回阀

GB/T 12235法兰和对焊钢制截止阀和截止止回阀

德国工业标准3356球阀

壳牌石油工程师学会77/103钢制截止阀，符合英国标准1873

止回阀标准:

英国标准1868钢制止回阀

API 594双卡箍双法兰止回阀

GB/T 12236钢制旋启式止回阀

壳牌石油工程师协会77/104钢制止回阀，符合英国标准1868

球阀标准:

美国石油学会6D/国际标准化组织14313管道阀门

带法兰、螺纹和对焊端的美国石油学会608钢球阀

石油、石化和炼油工业用钢球阀

英国标准5351钢球阀

GB/T 12237法兰和对焊钢制球阀

德国工业标准3357球阀

壳牌石油工程师协会77/100球阀，符合英国标准5351

根据ISO14313法兰端和对焊端球阀，外壳SPE 77/130

蝶阀标准:

美国石油学会609圆片、凸耳和双法兰蝶阀

MSS SP-67蝶阀

MSS SP-68高压偏心蝶阀

石油、石化和炼油工业用钢球阀

GB/T 12238法兰对接蝶阀

JB/T 8527金属密封蝶阀

壳牌SPE 77/106软密封蝶阀，符合API608/EN593/MSS SP67标准

根据壳牌石油工程师协会77/134中API608/EN593/MSS SP67/68的偏心蝶阀

锻钢阀门标准:

API 602法兰端、螺纹端、焊接端和延伸阀体连接端紧密配合闸阀

bs 5352/iso 15761 50毫米及以下的钢制闸阀、截止阀和止回阀

壳牌石油工程师协会77/101钢闸阀、截止阀和止回阀符合ISO15761标准

低温阀门标准:

英国标准6364低温阀门

50℃以下的壳牌石油工程师协会77/200 -50℃阀门

壳牌SPE 77/209 0 ~ -50℃阀门

美国石油学会、德国工业标准、英国标准和英国标准结构的比较:

美国石油学会600、英国标准1414、英国标准1873、英国标准1868和英国标准5351对阀门结构的规定最为详细

DIN闸阀标准EN1984没有规定结构

新版GB/T12234基于对API600标准的等效采用

阀门常见的连接端形式

FF ——平面法兰连接(常用150磅)

射频凸面法兰连接

RTJ ——环缝榫槽连接(梯形槽)

SW ——承插焊接承插连接

核不扩散条约——核不扩散条约螺纹连接

晶圆-晶圆连接

BW长型——对焊对焊端长型连接

BW短型-对焊对焊端短型连接

德国工业标准现在采用欧洲标准结构长度

EN 558-1 PN法兰阀门结构长度(代替DIN 3202)、EN 558-2 CLASS法兰阀门结构长度(代替BS2080)、EN 12982焊接端阀门结构长度(代替DIN 3202)、包括API阀门结构长度在内的DIN标准结构长度与GB结构长度基本一致

EN 558-2类法兰阀门的结构长度与ASME B16.10一致，大多数DIN阀门用户习惯于使用DIN3202中的F系列结构长度值

例如:

门:PN16-25 - F5系列PN40-100 - F7系列

地球仪:PN10-40 - F1系列PN63-160 - F2系列

检查:PN10-40 - F1系列PN63-160 - F2系列

球:PN10-40 DN10-100 - F4系列DN125-300 - F5系列

阀门连接端标准

ASME B16.10阀门的结构长度

ASME B16.5钢法兰和法兰管件

ASME B16.47大直径钢法兰

MSS SP-44钢制管道法兰

美国石油学会605紧凑型法兰

ASME B16.25对焊端

ASME B16.11套筒和螺纹端锻造管件

ASME B36.10焊接和无缝钢管

法兰比较:

旧DIN标准法兰采用DIN2501标准(PN法兰)，新DIN标准采用EN1092-1 PN法兰，但也可包括CLASS法兰。

DIN2501法兰与GB法兰、HG欧洲系统法兰基本一致。

不同压力PN10~40的DN15~50法兰相同。

英国标准采用与美国机械工程师协会B16.5法兰一致的英国标准1560级法兰，或英国标准4504 PN法兰。

API标准一般采用RF和RTJ法兰；德国工业标准和英国通用压力

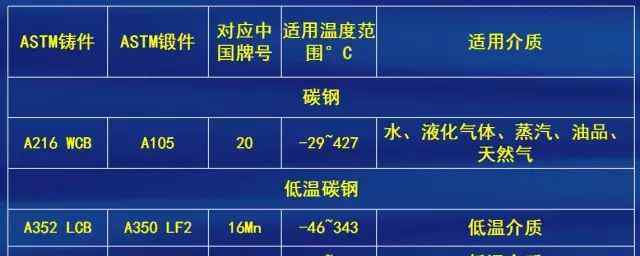

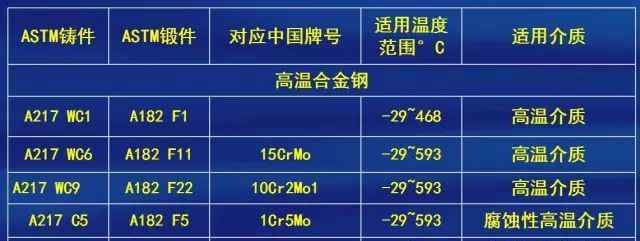

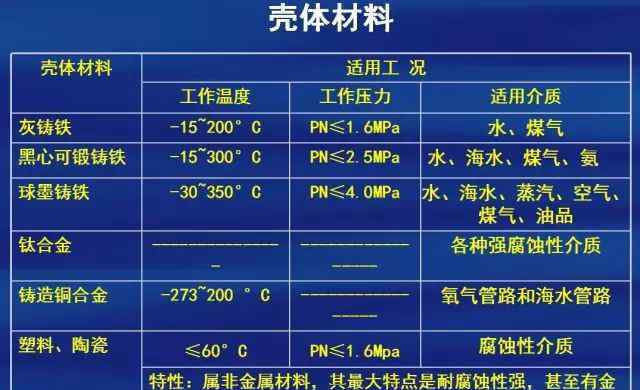

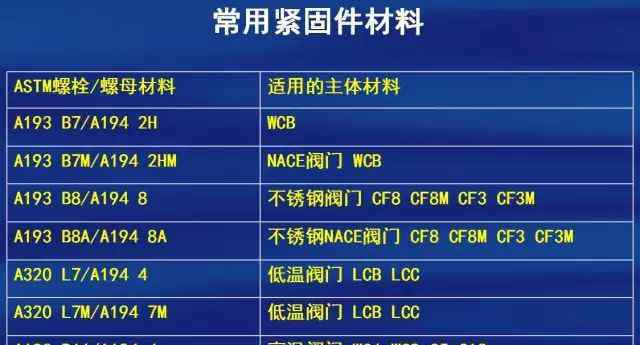

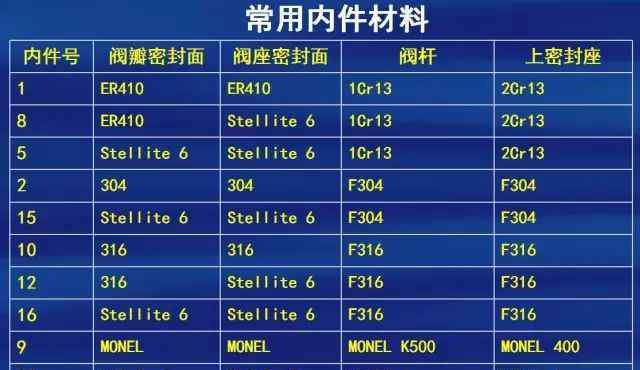

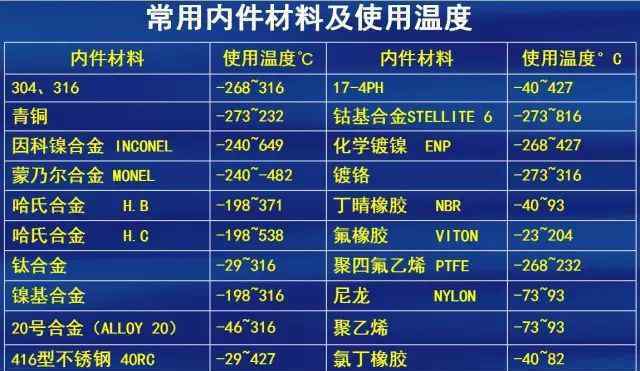

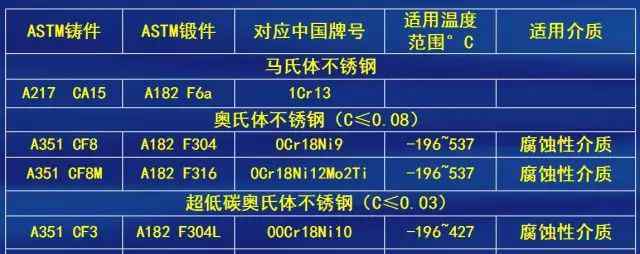

阀门的常用材料

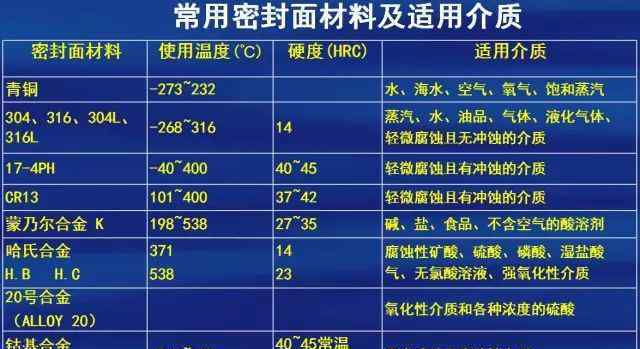

密封材料

包装:

成型石墨环:-250~650℃

不锈钢丝编织柔性石墨:-250~650℃

四氟乙烯浸渍石墨:-200~280℃

低泄漏石墨组合填料:-250~650℃

聚四氟乙烯:-200~200℃

中腔垫圈:

聚四氟乙烯板

石墨板

强石墨垫

齿形垫

含石墨的不锈钢缠绕垫

含聚四氟乙烯的不锈钢缠绕垫

RTJ金属垫

压力密封用金属密封圈

o形圈:

丁腈橡胶:-30~121℃

三元乙丙橡胶:-45~120℃

维通A :-30~204℃

VITON B :-30~204℃

维通AED :-30~204℃

HNBR :-30~180℃

软密封阀座:

聚四氟乙烯:-200 ~ 200℃

PCTFE :-250 ~ 150℃

尼龙1010 : ~ 20℃

尼龙PA12 :-50 ~ 120℃

DEVLON V :-100 ~ 150℃

聚醚醚酮:-100 ~ 260℃

对位聚苯:~ 400℃

阀门检验标准

美国石油学会598阀门检查和测试

国际标准化组织5208工业阀门压力测试

BS EN 12266-1替代英国标准6755-1用于工业阀门的压力测试

JB/T 9092阀门的检验和试验

壳牌石油工程师学会77/302通用阀门材料、检验和证书要求

壳牌石油工程师协会77/303特殊条件下阀门的材料、检验和证书要求

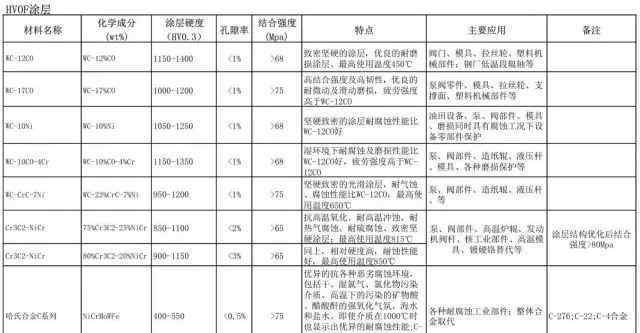

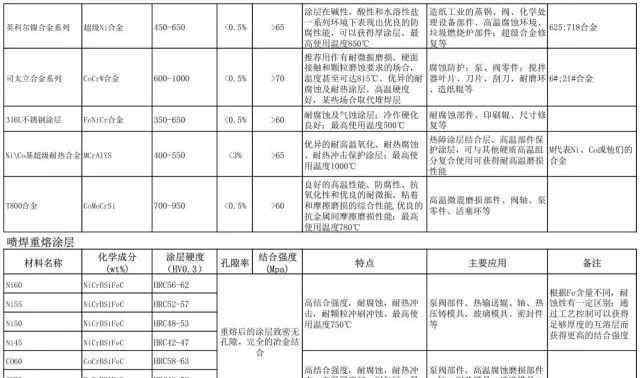

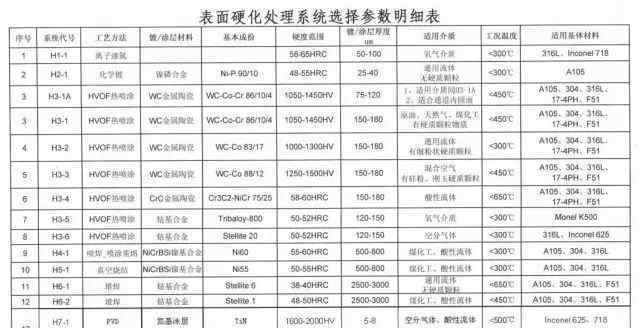

常见的阀门金属表面硬化处理方法

电焊技术要求

1.使用前的电极管理

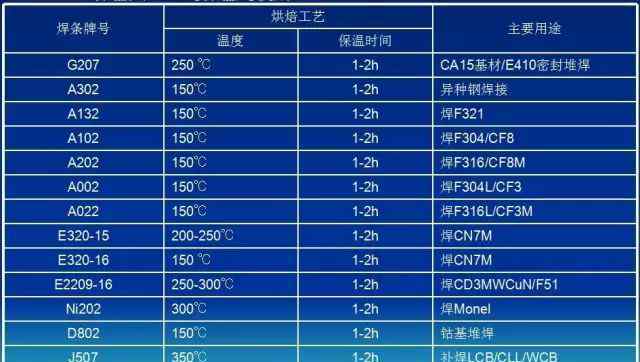

电极使用前应烘烤(如下表所示)。电极烘烤后，应放入保温桶中，保温桶应保持在100~150℃，保温使用。

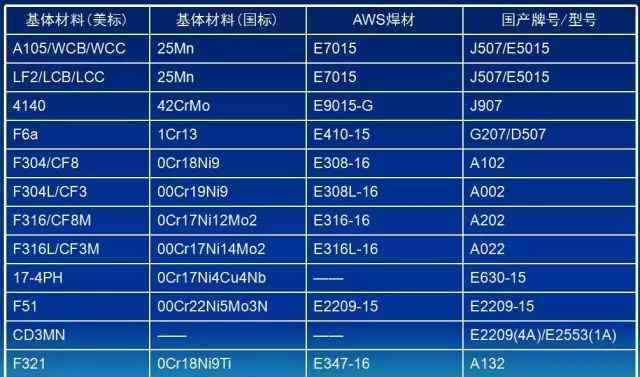

2.常用材料焊接材料选择表
