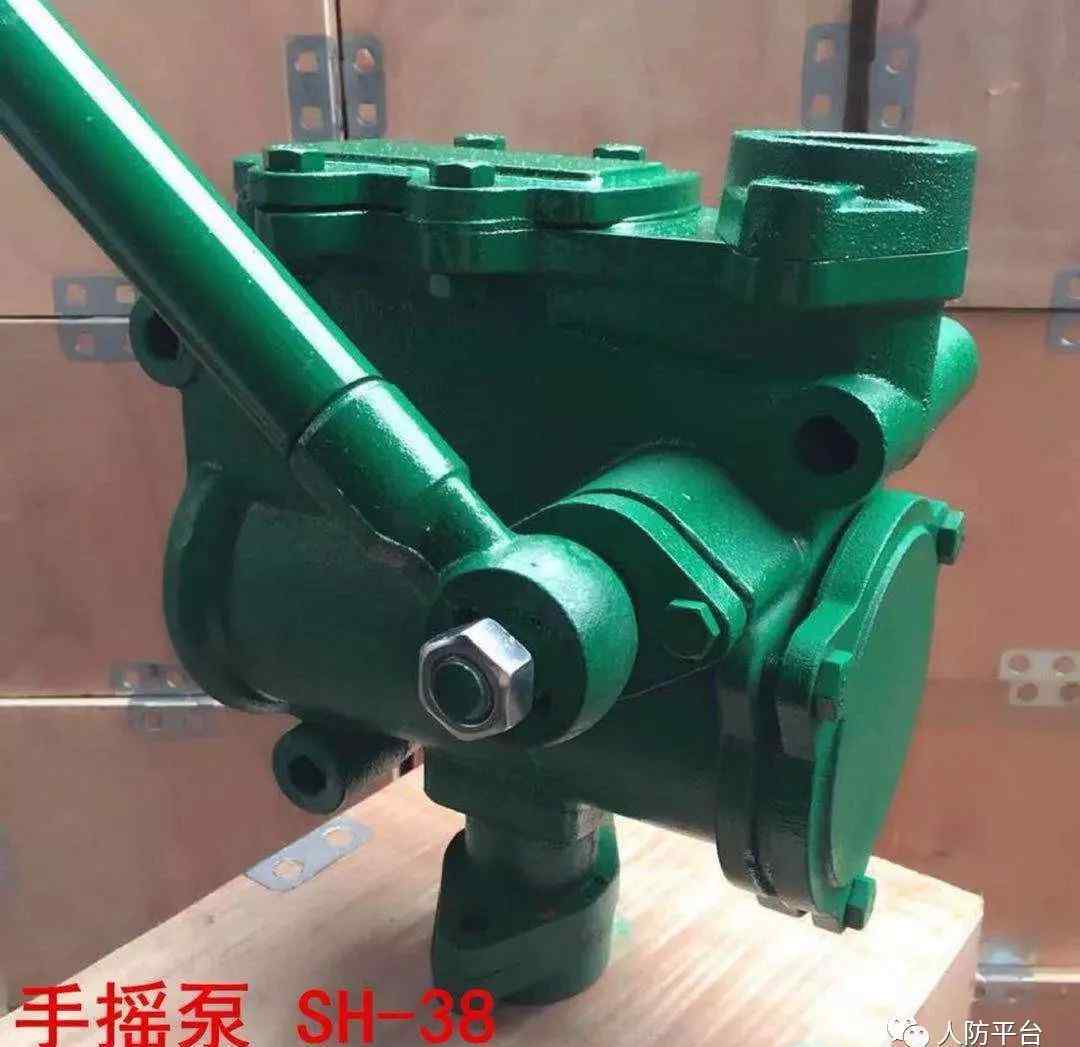

手摇泵 手摇泵——人防工程专用

一、产品概述

这种手动泵适用于泵送清水、汽油、煤油和铁、铜等非腐蚀性液体，但不适用于含有纤维或其他固体颗粒的液体。泵送液体的温度低于60℃。其性能范围；流量15-59L/min，最大扬程30m。

这种手动泵结构紧凑，造型优雅美观，使用方便可靠，只需1-2人来回摇动手柄。可供工矿企业、学校、车辆、船舶等单位使用。

目前有四种泵:S-25和S-38，SH-25和SH-38。

泵型号的意义:如S-38和SH-38

S-是一种杯子类型，适用于吸取和输送清水

SH-为活塞式，适用于吸送油液

38-指泵的吸入口和排出口的直径，单位为毫米

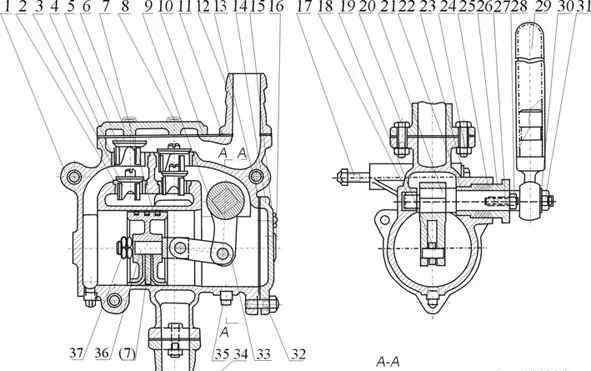

二、结构图

三.零件名称和编号

四.结构描述

该泵的结构原理是，当用手来回摇动手柄时，它穿过轴、摇臂，

连杆和其他传动机构使活塞往复运动。如图所示，当活塞向左移动时，右端的泵缸容积逐渐膨胀形成true 空，液体从吸入管通过铸在泵体旁的吸入通道进入缸体右端。同时，由于气缸左侧活塞的压缩，水压阀被推开，液体通过排出管排出。如果活塞的运动方向返回到右侧，泵缸的左侧吸入液体，泵缸的右侧排出液体，从而不停地吸入和排出液体。形成泵的运行。泵的水压阀的向上行程受盖板限制，吸水阀的向上行程受水压阀限制。盖板和泵体由螺栓紧固，活塞冲程由泵盖和泵体限制。

泵体有三个螺栓孔，用于安装在墙上或其他基础上。

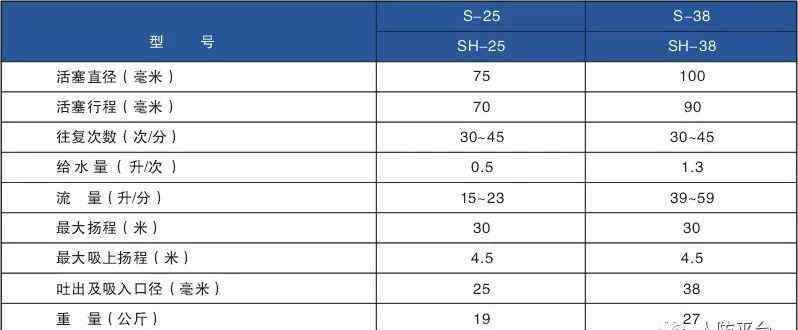

V.主要性能规格

不及物动词维护内容

1.更换活塞环和皮碗

当使用的手动泵是活塞式时；首先，拆下泵盖和活塞环。如果发现过度磨损，

然后更换活塞环。如果活塞环的弹性降低，间隙过大，因为它不能连接到水泵的壁上，也必须更换它，以检查活塞环是否连接到气缸壁上。

可以通过漏光或漏水试验来测量。

②当使用的手动泵为皮碗型时，取下泵盖，查看皮碗是否损坏。因为皮碗是牛皮的，用一段时间后很可能会磨损破裂。

所以需要一个新的皮碗。

2.检查吸水阀

每个摇水泵有四个水阀，即两个吸水阀和两个水压阀，都安装在泵体上，只需拆下盖螺母就可以取出。

检查水阀的关键问题，检查阀门和阀座是否紧固，即使用一段时间后可能会磨损和腐蚀。

由于漏水，维修时必须拆卸阀门进行检查。如果发现有不平整的地方，必须用砂纸打磨。阀门与阀座连接处的光滑度为△8。

七.安装示意图

八、外观安装尺寸表

人防手动泵订购电话:17786519327
