中国古代建筑梁架结构的提梁架

我国古代建筑大多以木结构为主要结构形式，梁架结构最常见的框架形式有提梁、跨斗和提梁与跨斗结合。此外，还有两种木框架形式，即干柱式和井干式。建筑的规模、平面组合和外观很大程度上受其结构类型和材料特性的制约。

一、吊梁架的含义

举梁结构出现于春秋时期，成熟于唐代，有两种基本类型:厅式和堂式。堂式建筑的主要特点是室内柱子不等于外墙，柱子不通过铺地(斗拱)与房屋上部结构相连。唐宋时期，厅堂式建筑多用于低档和小型建筑。厅堂式建筑的主要特点是房间内所有柱子高度相等，柱子与上部屋架通过铺装层(斗拱)连接。唐宋时期，寺庙建筑大多用于高等级建筑，体积较大。宋代以后，随着斗拱在建筑结构中作用的下降，厅堂式建筑逐渐被厅堂式建筑所取代。明清时期(1368-1911)，内外柱高度不同的厅堂式建筑成为主要的建筑结构。

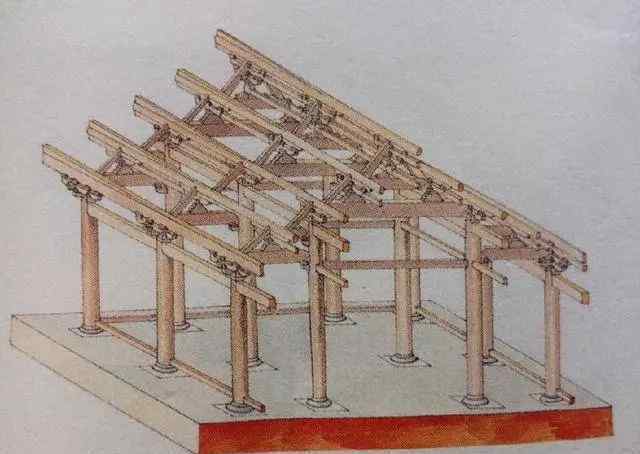

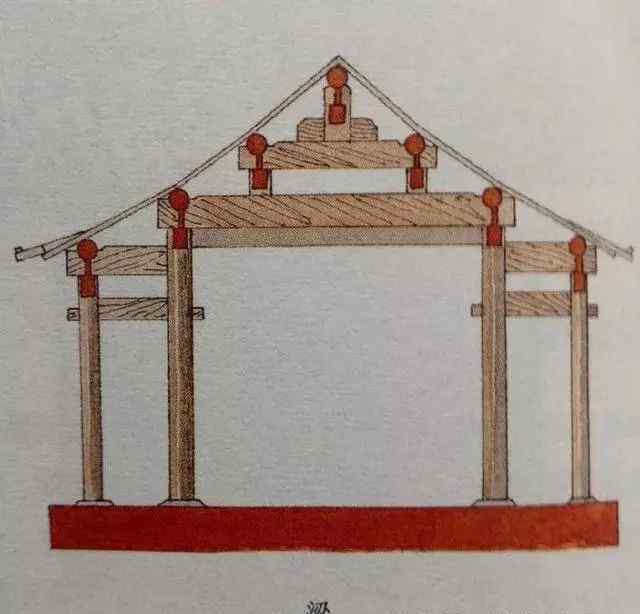

抬梁架又称“叠梁架”，是中国古代建筑中最常见的木框架形式，以竖向木柱作为房屋的基本支撑，沿房屋深度方向在木柱顶部设置若干叠木梁。

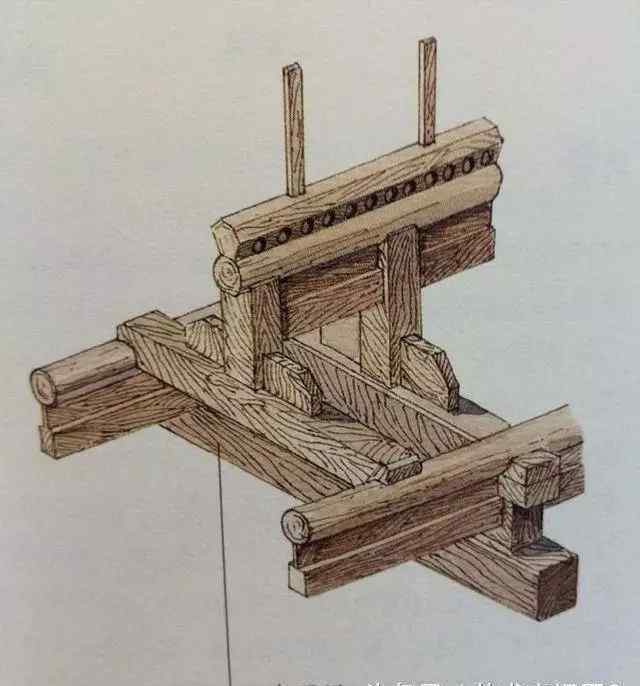

把梁放在柱子上，把短柱放在梁上，把短柱放在短柱上，层层落到屋顶上，每个梁头上有檩条支撑屋椽，木梁从下往上一步一步缩短，层与层之间垫上短柱或木块，在顶梁中间设置小柱或三角撑，形成三角梁框架。梁架中的短柱或木块也叫蜀柱。

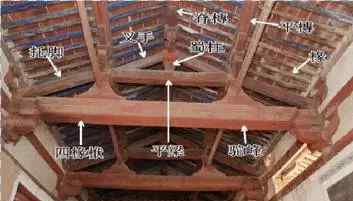

在梁架中，檩条(l u n)和椽子(chuán)放置在每层梁的两端和最上面的蜀柱上，形成双坡屋面房屋空之间的骨架。坡顶的重量依次经过椽子、檩条、梁、柱，最后到达面支撑面。也就是前后檐柱支撑四根椽子，两个童柱支撑扁梁。抬梁结构复杂，需要精细加工，但坚固耐用，内部使用量大空，能产生雄壮的气势，做出优美的造型。

四椽和椽(f →)为梁，是建筑物的主要纵向承重构件。椽子上的横向构件是椽子(tuán)，现在称为檩条。立在椽子上的木棍是椽子(chuán)和两根椽子，同样，六根椽子由六根椽子支撑。

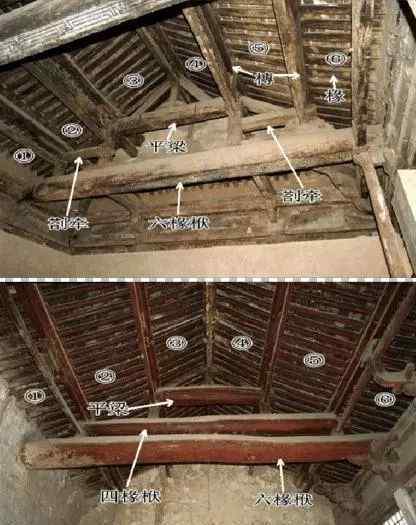

山西芮城王光仁寺大殿

山西芮城王光仁寺大殿

山西泽州西寺一品觉寺

古建筑梁架结构的组合有很多，也是六椽建筑，结构与上图有很大不同。六根椽子上用四根椽子，四根椽子上用扁梁(两根椽子)，逐渐减少

第二，组件

1.光线

横梁支撑着建筑物上部框架和屋顶组件的全部重量。横梁下面，主要支撑是立柱。在大型建筑中，梁放置在斗拱的上方，而柱子正好在斗拱的下方。大多数横梁的方向与建筑的横截面一致，放置在前后金柱之间或金柱与檐柱之间。宋说。有的地方叫“砰”。

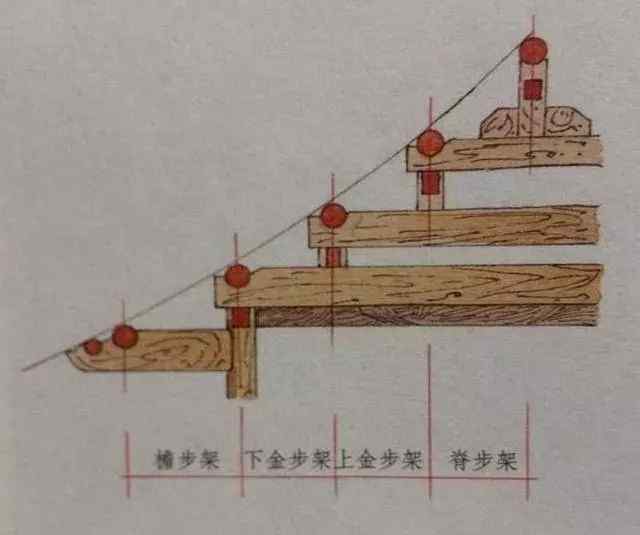

步架，在清代古建筑的木框架中，相邻两檩条之间的水平距离称为步架。台阶可分为走廊台阶(或屋檐台阶)、金台阶、脊台阶等。如果是双脊檩条滚棚建筑，顶部中心台阶称为“顶台阶”。在同一栋建筑中，除了楼道台阶(或檐口台阶)和顶层台阶外，其他台阶的尺寸基本相同。小游廊架一般是4D-5D，金脊的每一步一般是4D。顶框的尺寸一般比金框小。以四个檩条为例，确定顶框尺寸的方法一般如下:将四个框两端的檩条分成五等份，一份为顶框，两份为檐框。顶部框架的最小尺寸不应小于2D，最大尺寸不应大于3D。

提升架是指木框架相邻两檩条之间的垂直距离(提升高度)除以相应梯级框架的长度得到的系数。有五部电梯，六部五部电梯，七部五部电梯，九部电梯等等。

指升降高度与行走架的比值为0.5、0.65、0.75、0.9等。清式修行的檐步(或廊步)一般定义为五步，称为“五步取头”。小户型的房子或者花园和亭台楼阁，屋檐和台阶也采用四五五个，要根据具体情况灵活处理。小户型屋脊一般不超过八五。一般大型建筑的屋脊不超过十条，古建筑屋顶升降架的变化决定了屋顶曲线的优劣。因此，在使用升降架时，要非常注意屋顶曲线的效果，使其自然柔和。几千年来，古建筑的工匠们在起重架的应用上积累了一套成功的经验，形成了一套相对固定的方案。比如一个小五檩条房，一般有五步檐，七步脊。七ao房，每一步都是五、六、五、八、五等等。大型建筑的台阶可以是五、六、七、五、九等等。

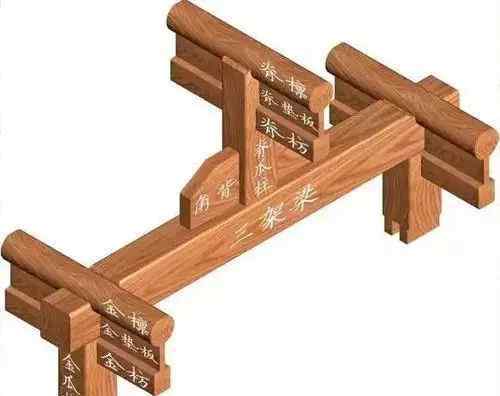

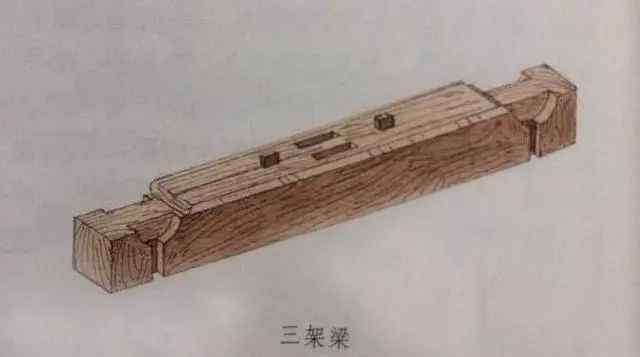

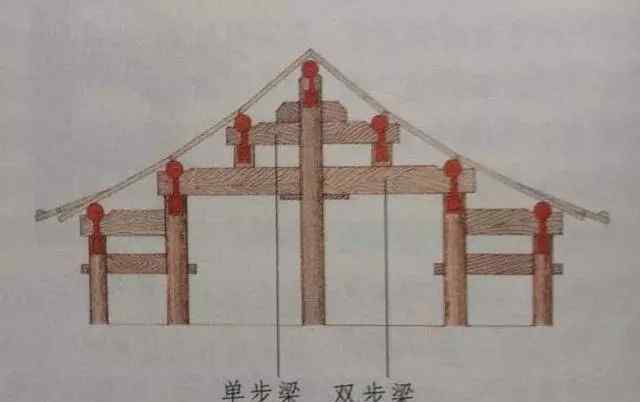

单步梁是安装在两步梁上的短梁，放置在两步梁的瓜柱上。它被称为“单步梁”，因为它的长度只有一步帧。两步梁，在建筑物的框架中，连接金柱和檐柱的尖梁，一般不能承重。但当房檐柱与金柱距离过大时，可以在尖梁的中心加一个瓜柱，上面可以放一根梁和一个桁架。此时尖梁有承重作用，梁名改为“双步梁”，宋代称之为“鲁巴”。三框架梁，清代建筑中支撑三桁架(檩条)的梁，称为“三框架梁”，宋代称为“扁梁”。以此类推，其上支撑五桁架的梁称为“五框架梁”，相当于宋代的“四椽”。而支撑上面七个桁架的梁叫“七框架梁”，相当于宋代的“六椽”。

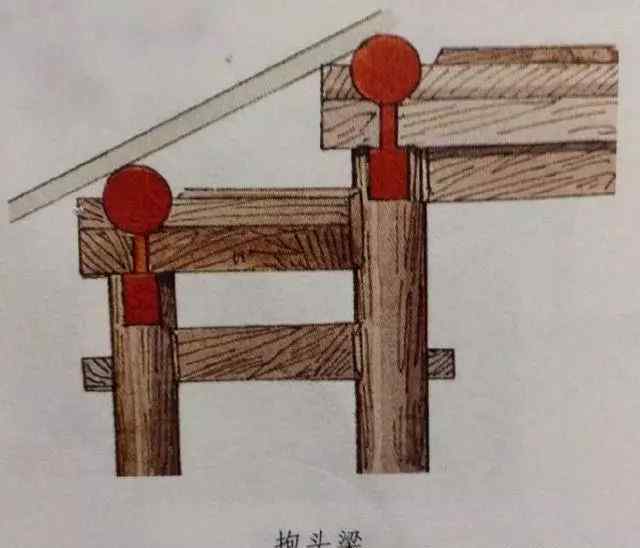

抱头梁，在一个小木建筑框架中，檐柱与金柱之间的短梁称为“抱头梁”，一端在檐柱上方，另一端插入金柱内。

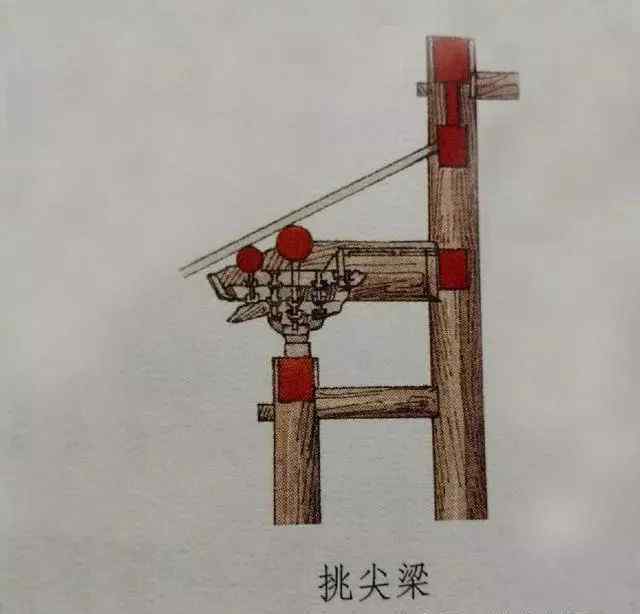

挑梁，在有檐廊的大型建筑中，主梁大多由前后金柱支撑，此外还有一些次梁，其中连接金柱和檐廊柱的梁更短更小，但梁头通常做成更复杂的形式。这种短梁叫“挑梁”，不起承重作用，主要起连接作用，相当于小型大型木作中的“抱”，形状短，梁头形复杂，叫尖梁。它不承重，但起连接作用，相当于小型大型木作中的抱头梁。

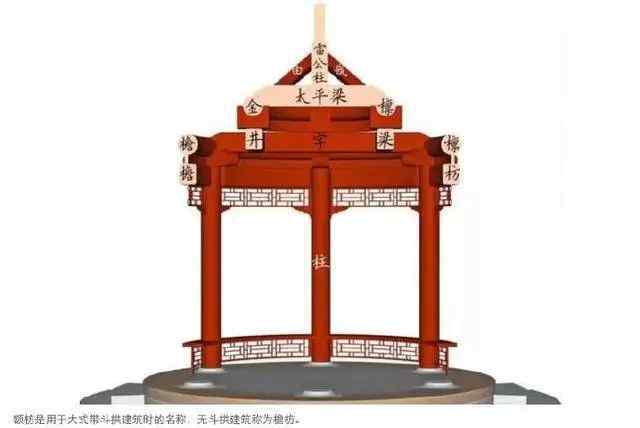

太平梁一般用于推山的厅堂式建筑。寺顶建筑采用推山法时，脊檩条随着两座山被推出而加长，两端悬空空在梁架外，但悬空空的脊檩条上有正吻、瓦等构件。为了安全和牢固，在屋脊檩条下增加一根柱子和一根梁来承受荷载。这个柱叫雷公柱，梁叫太平梁。除毕寺推山建筑外，在一些大型金字塔屋顶建筑中，雷公柱下应加一根短梁作为承重构件，也称“太平梁”。

元宝梁是徽州古民居中一种独特的装饰，主要用于当地民居天井后侧的厅堂。大殿中央湾有太师墙作为前后隔断。太师墙左右各有一个狭窄的空房间可以通过。元宝梁装饰在通道上方。外形略似元宝，故名，主要起装饰美化作用。中心是图案最集中的地方，多集中在一个元宝上，或者类似于小孩子戴的锁片形状，或者如意形。

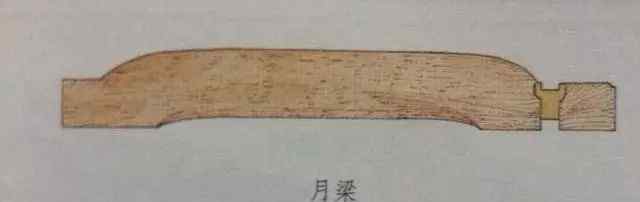

月梁，名称“月梁”是指两个概念，一个是清式滚棚屋顶建筑的梁架顶梁，又称顶梁；二是指“新月”形式的光束，光束两端(肩)弯曲，光束中部略向上，整体像弯成新月状，故称月光束。汉朝把这种月光束称为“彩虹光束”。月梁的侧面经常雕刻着精美的图案。宋代以前，大型建筑中的明梁多采用“月梁”法。明清时期，官房已不再使用，但在江南民居中仍很常见。

角梁(Corner beam)，在建筑物屋顶上的垂直屋脊处，即在屋顶的正面和侧面的交界处，是底部倾斜并延伸到柱子之外的梁，称为“角梁”。一般上下两层，其中下层梁在宋建筑中称为“大角梁”，在清代建筑中称为“老角梁”，在老角梁之上的上层梁，即角梁的上层梁，也称为“次角梁”。

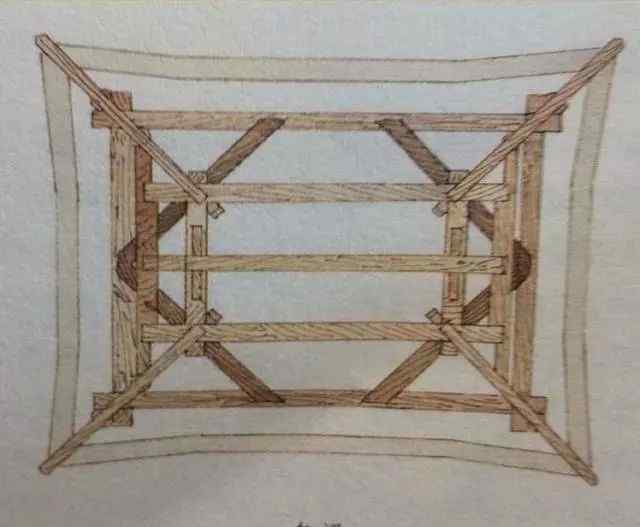

扒梁是一种两端扣在椽上或一般梁上的梁，又称卧梁。扒梁也叫“卧梁”。扒梁方向与顺梁方向相同，但扒梁两端不直接安装在下方柱头上，而是扣在椽上或一般梁上。扒梁不仅仅是梁，更是扮演了方的角色，或者说它也是方。

沿梁，垂直于一般梁放置方向，平行于建筑宽度。

2.尖牙

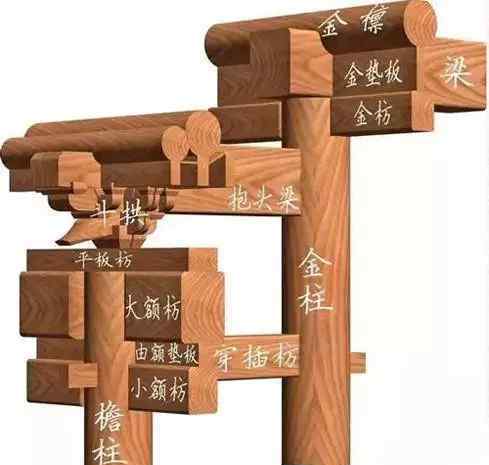

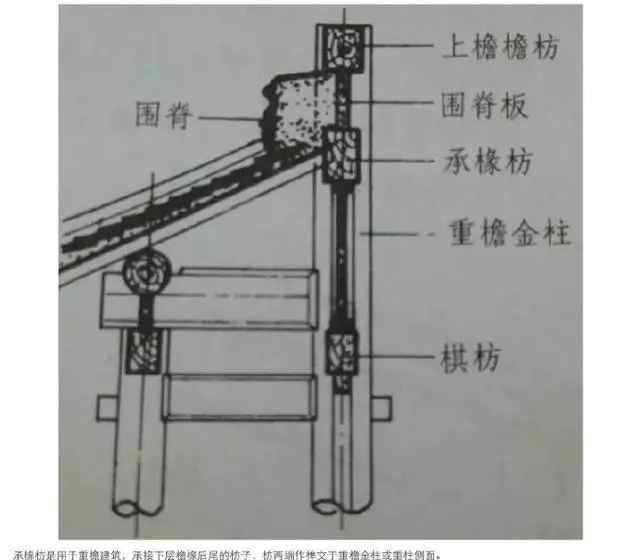

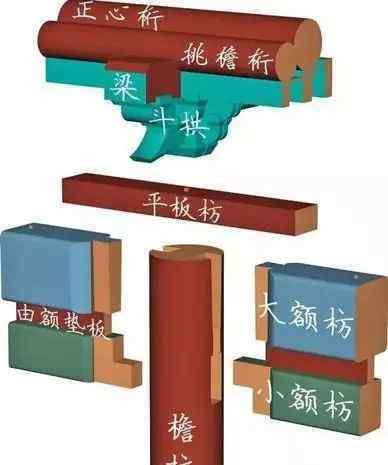

方与横梁高度差不多，方向垂直，与建筑立面方向一致。

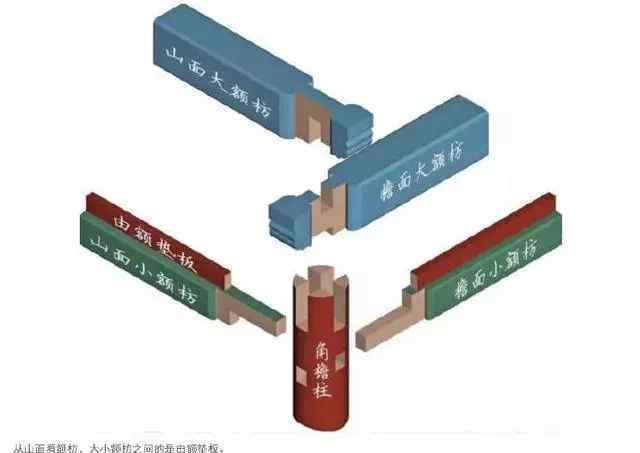

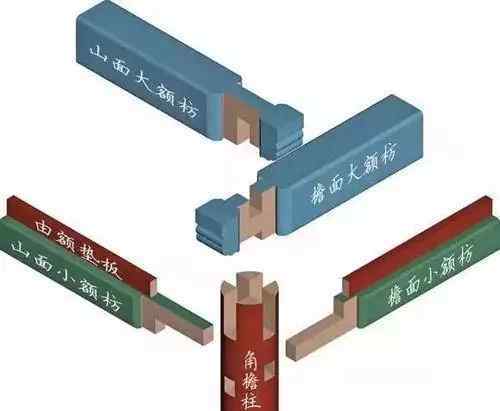

额，檐柱与檐柱之间。也叫颜方，宋朝以前叫兰额。大型建筑有两层，上层叫大值，下层叫小值。

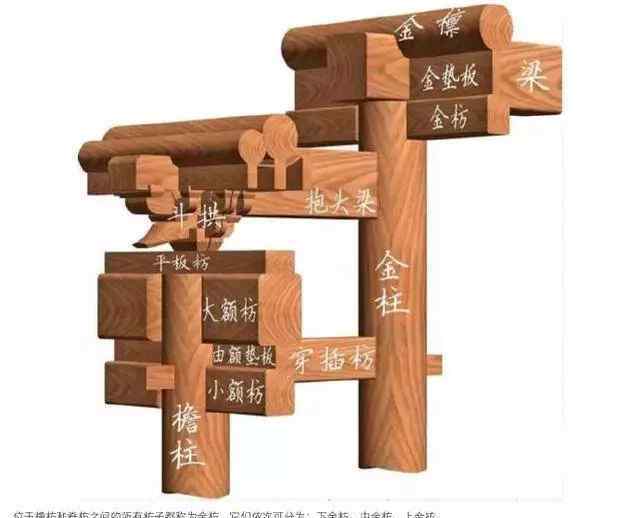

金枋，金柱子与金柱子之间。

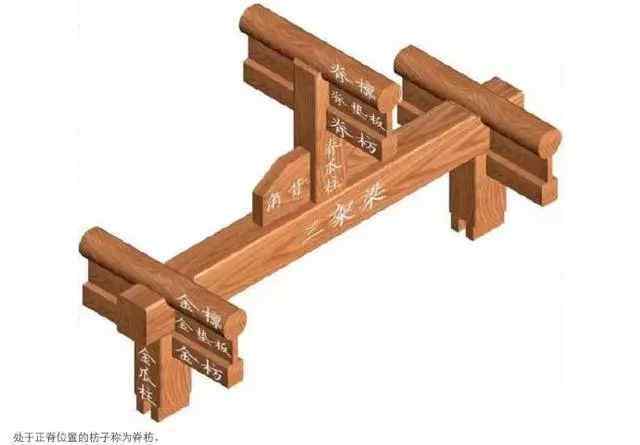

脊方，脊与脊之间，无脊建筑中脊与脊之间。广场中部最高，与屋脊檩条形成屋顶骨架。

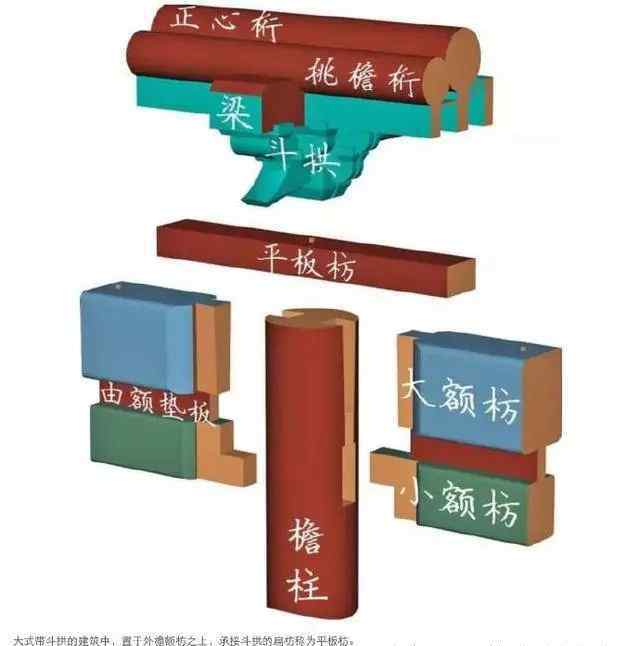

平方，清名，宋称普派方。它被放置在柱头和柱头的上方以支撑桶拱。

3.构架

桁架héng，又名“敖”，是清朝的名字，宋代叫妫。它位于梁头之间，或柱头族与柱头族之间，椽子在上侧。屋檐桁架是最外层的桁架，也叫屋檐檩条，相当于宋代的屋檐。小型大型木结构建筑俗称檩条，竖立在梁头之间或斗拱之间。它们放置在檩条上方，横截面多为圆形。

定心桁架，位于定心箱上方的桁架。对中是左右斗拱中心线的位置。

金桁架，中心桁架和屋脊桁架之间的都叫金桁架。

屋脊桁架，屋脊上的桁架。

4.椽

椽子，密集排列在桁架上并与桁架正交的木条。根据建筑物屋顶的坡度，不与地面平行。一般比梁、桁架薄很多。

花椽，也称为平椽，是每个金桁架上的椽。

脑椽是屋脊桁架和上部金桁架之间的椽，其上端插入支撑木，下端钉在金桁架上或搭在金桁架上的椽上。

背撑木，屋脊桁架有一根长度相近的横杆，靠近它的顶部，横截面一般为六角形。前后斜面各做一排小孔，支撑脑椽顶部。

与桁架平行且长度与桁架相似的椽子放置在桁架上支撑椽子，并在其上开有一排小孔。不是所有的建筑都用椽子，有的用钉子固定。

天篷椽，椽从下部金桁架到中心桁架。

飞椽，在大型建筑中，为了增加挑檐的深度，在原有圆形截面的檐椽外面钉一层方形截面的椽。

5.其他

在宋式建筑中，叉手是一种位于梁顶和檩条之间的斜木构件。

脚撑，宋代大型木结构建筑中，除顶部短梁和其上的檩条外，放置在梁之间的木构件。

它是廊顶正面和侧面相交处的骨干结构。

在推山和山顶的建筑中，两座山房被推出去，使主山脊加长，两座山的屋顶变得陡峭。

它是从建筑顶部制作的，房间顶部不用吊顶和沉箱，使屋顶梁架完全暴露。也被称为“揭示一切”。

唐宋明清时期最详细的斗拱结构图

唐宋:斗拱巨大，高柱比可达1: 2。另外，屋檐往往达到三四米，店里有一两朵花。

・・・・・・・・・・・・・・・・・・・・・・125

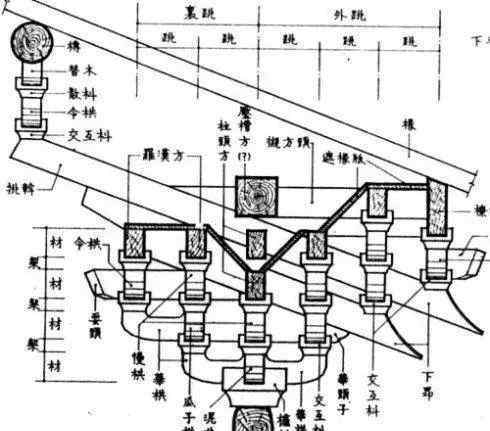

【谋心偷心】:在打斗的跳头(花角、昂)上，有横枝和竖枝，称为“谋心”，有的则是“偷心”。

【刘玲】:垂直于刘桦的刘叫横刘，横在刘桦(或昂)头上的刘叫。

【文案】:华爵叫“文案”；有“单抄”和“双抄”之说。

【昂】:桶内斜(平行于屋顶)设置的横杆为“昂”，是一根带杠杆的倾斜悬臂梁。

分类:

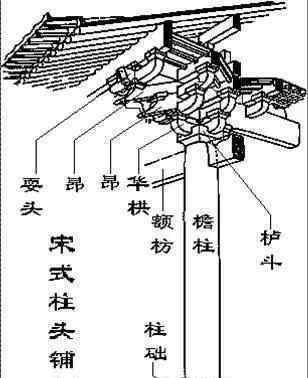

根据它们的具体位置，它们被称为:柱头铺装(在平柱的柱头上)、角部铺装(在角部柱头上)、补片铺装(在两柱之间的正方形上)。

部委名称:

斗拱名称:

“X复制X向下”是测量单位之一

在宋代的《营造法式》中，在“一般店铺顺序”一条中规定:“一跳四店，二跳五店，三跳六店，四跳七店，五跳八店”；最小的水桶要挑出四层，前四层是固定层，分别是水桶、水桶、打头、方头衬。

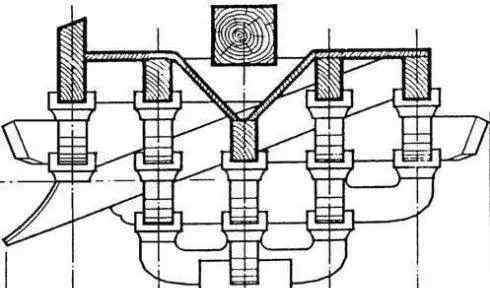

斗拱的计数单位是“摊铺”。比如单抄(或单拱)斗有一斗，一汉拱(或拱)，一打头，一衬方头，四铺工程。对于每个附加构件，将添加一个附加路面，依此类推。双抄、双降、双抄、三降、八铺等。

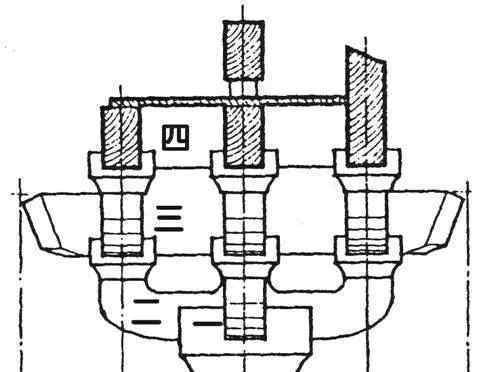

单叉四店(1:桶，2:梆，3:打头，4:衬方头)；

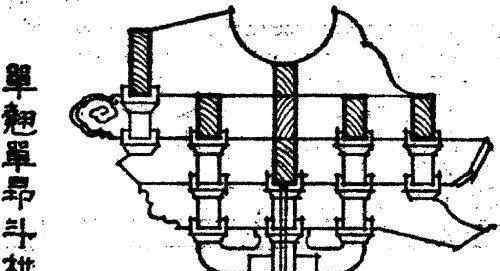

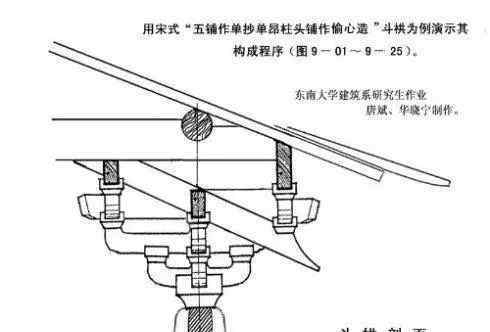

单支、单支、五店工程:

单份，双份，六家店，转五家店

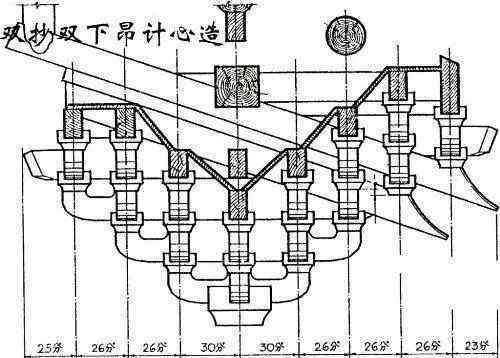

双抄，双降，七店，转六店

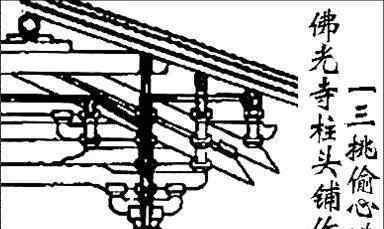

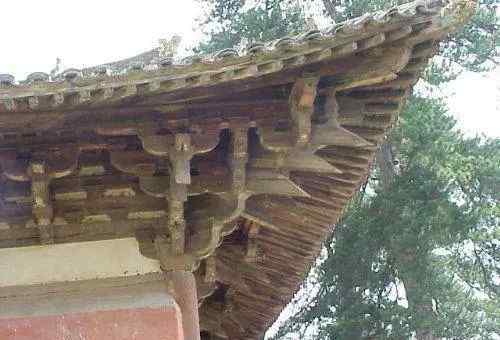

都乐寺上柱头(双抄，双下，七店)，补

布谷浩二拐角店(双抄三遍八遍):

明清:牌坊成为装饰用的假牌坊，牌坊与柱高之比为1: 8(？)以上，屋檐变短，一米左右，斗拱变密，同翅目的植物多达4-8种，下次略有不同。

翘曲(宋代称“花瑶”):略呈拱形，与建筑立面垂直；

【昂】:向外拉长，向下倾斜。

【打头】:切与昂平行且大小相近的直木；(或者挑梁头)

分类:

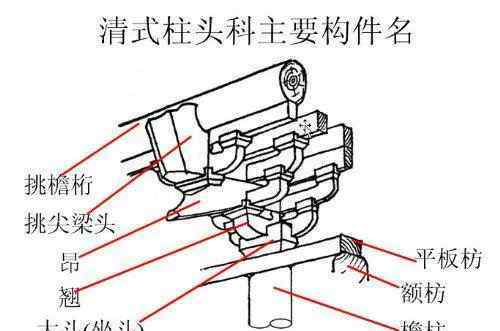

因为所在建筑的不同部位:【柱头家族】在柱子顶端；【平体节】在柱间额头上；【角师】在角的污名上。

按形式不同分为:麻叶两升一桶，三升一桶，简单，翘尾巴，有品味(每一个)。还有一种金斗拱，只能用在清宫、祭坛等重要场所。

部委名称:

斗拱名称:俗称“X-up X-up X-step”。翘曲相当于宋式毽子(中国足弓跳出来的次数)，踩上去基本上是跳出来的次数乘以二加一(同时从里往外跳)。

踩，翘，捧高。每层楼，内外加一排筷子，叫做“一步到位”。

单挑、单挑、五步走:注意假单挑

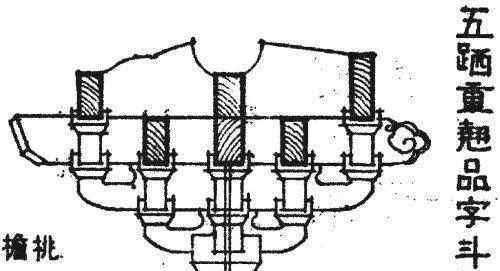

五步重斗拱:

其余的手边没有图片。我仔细看过先农坛的金斗拱。外侧和翘起的一样，内层像一条长长的翘起的尾巴，在金鳌下面。其实整个翘起来就是一个折木，不像唐宋，有杠杆作用。难怪有学者说其结构不合理。

明清时期，斗拱的实物基本遍布北京。

东南大学建筑系做的模型
