聚苯乙烯 聚苯乙烯（PS）塑料的结构和性能

以下是新华梅对聚苯乙烯塑料的结构和性能的总结:

1.聚苯乙烯的结构

PS的大分子主链为饱和烃聚合物，电绝缘性好；由于吸湿性低，可用于潮湿环境。

PS的侧基为大苯环，分子结构不对称，大分子链不易移动，PS刚性脆，产物易产生内应力。

在空之间的GPps中侧苯基的排列忽略了结构，这导致PS是具有高透明度的无定形聚合物。但近年来新开发的间同立构SPS具有很高的规律性。其他性质虽然好，但透明度低。

由于苯基的存在，主链上的α氢原子被活化，容易被空气体中的氧氧化，使产品在户外长期使用后变黄变脆。但同时苯基的存在使其具有很高的抗辐射能力，在106Gy的辐射剂量下性能变化不大。

2.PS的性能

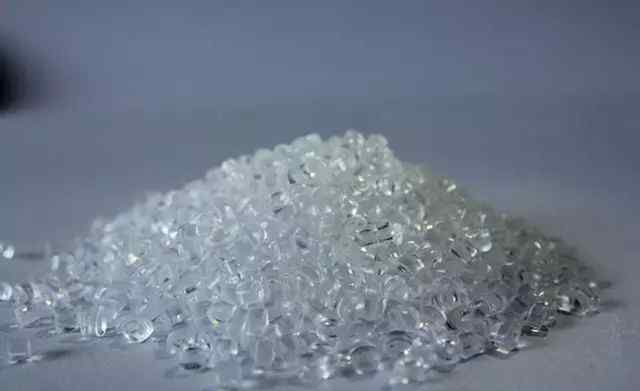

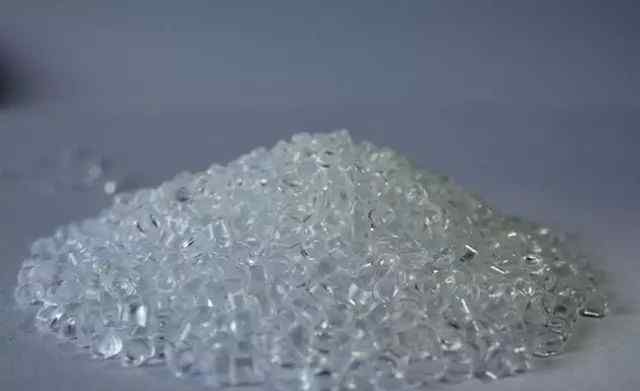

(1)一般性能PS为无色透明的颗粒状物质，燃烧时散发出浓浓的烟雾和松节油气味，吹出可拉伸的丝状物；系统质量如玻璃般坚硬，落地或敲击时会发出金属般的声音；可断而不弯，断口呈现蚌壳银光。PS的吸水率为0.05%，略高于PE，但对产品的强度和尺寸稳定性影响不大。

(2)良好的光学性能和透明性是PS最大的特点，透光率为88%~92%。是PC、PMMA等最好的透明塑料，被称为三透明塑料。PS的折射率为1.59~1.60，但由于苯环的存在，其双折射较大，不能用于高档光学仪器。

(3)聚苯乙烯的力学性能为硬脆，无延展性，拉伸至屈服点附近断裂。PS的拉伸强度和弯曲强度在一般热塑性塑料中最高，拉伸强度可达60MPa但冲击强度很小，很难作为工程塑料使用。PS耐磨性差，平均抗蠕变性差。聚苯乙烯的力学性能受温度影响很大。

(4)热性能PS耐热性差，热变形温度只有70~90℃，只能在60~80℃的温度范围内长期使用。PS的耐低温性不好，脆性温度-30℃。PS导热系数低，一般为0.04 ~ 0.13 w/m k；线膨胀系数较大，为(6~8)×10-5K，与金属不同，产品很难有金属嵌件。

(5)电性能PS具有优异的电绝缘性，不受温度和湿度的影响，介质损耗角正切值小，能承受适当的电晕放电，抗电弧性好，适合作为高频绝缘材料使用。

(6)环境性能PS具有良好的化学稳定性，能抵抗常见的酸、碱、盐、矿物油和低级醇，但能被多种烃类、酮类和高级脂肪酸侵蚀，溶于芳香烃类(如苯、甲苯、乙苯、苯乙烯)、氯代烃类(如四氯化碳、氯仿、二氯甲烷、氯苯)和酯类等。PS耐候性差，耐光性和抗氧化性差，不适合长期户外使用；但是PS有很好的抗辐射能力。
