电阻

导体对电流的电阻称为电阻，用符号r表示，单位为欧姆、千欧姆、兆欧姆，分别用ω、kω、mω表示。

一、阻力模型命名方法:

国产电阻的型号由四部分组成(敏感电阻不适用)

第一部分:主要名称，用字母表示，表示产品的名称。比如R代表电阻，W代表电位器。

第二部分:材料，用字母表示，表示电阻由什么材料制成:T-碳膜、H-合成碳膜、S-有机固体、N-无机固体、J-金属膜、Y-氮化物膜、C-沉积膜、I-玻璃釉膜、X线缠绕。

第三部分:分类，一般用数字表示，个别类型用字母表示，说明产品属于什么类型。1-普通，2-普通，3- UHF，4-高阻，5-高温，6-精密，7-精密，8-高压，9-特殊，G-大功率，T-可调。

第四部分:序号，用数字表示，表示同类产品的不同品种，以区分产品的外形尺寸和性能指标，如R T 1 1普通碳膜电阻

二、电阻器的分类

1.线绕电阻器:一般线绕电阻器、精密线绕电阻器、大功率线绕电阻器和高频线绕电阻器。

2.薄膜电阻器:碳膜电阻器、合成碳膜电阻器、金属膜电阻器、金属氧化物膜电阻器、化学沉积膜电阻器、玻璃釉膜电阻器和金属氮化物膜电阻器。

3.固体电阻器:无机合成固体碳电阻器和有机合成固体碳电阻器。

4.敏感电阻:压敏电阻、热敏电阻、光敏电阻、力敏电阻、气敏电阻和湿敏电阻。

三.主要特征参数

1.标称电阻:电阻器上标记的电阻。

2.允许误差:标称电阻与实际电阻之差与标称电阻之比的百分比称为电阻偏差，表示电阻的精度。允许误差与精度等级的对应关系如下:0.5%-0.05%，1%-0.1%(或00)，2%-0.2%(或0)，5%-一级，10%-二级，20%-三级

3.额定功率:在正常大气压力为90-106.6千帕，环境温度为-55℃ ~+70℃的条件下，电阻器在长期运行中消耗的最大功率。

线绕电阻的额定功率系列为(W): 1/20、1/8、1/4、1/2、1、2、4、8、10、16、25、40、50、75、100、150、250、500

无绕线电阻器的额定功率系列为(瓦):1/20、1/8、1/4、1/2、1、2、5、10、25、50、100

4.额定电压:由电阻值和额定功率转换而来的电压。

5.最大工作电压:最大允许连续工作电压。低压工作时，最大工作电压低。

6.温度系数:温度每变化1℃，电阻值的相对变化。温度系数越小，电阻稳定性越好。电阻值随着温度的升高而增加，为正温度系数，而为负温度系数。

7.老化系数:电阻器在额定功率和长期负载下电阻值相对变化的百分比，是指示电阻器寿命的参数。

8.电压系数:在规定的电压范围内，每1伏电压变化，电阻的相对变化。

9.噪声:电阻器中产生的不规则电压波动，包括热噪声和电流噪声。热噪声是由于电子在导体内部不规则的自由运动，使导体任意两点的电压发生不规则变化而产生的。

四.电阻的标记方法

1.直接标记法:用数字和单位符号在电阻表面标记电阻值，允许误差直接用百分比表示。如果电阻上没有注明偏差，则都是20%。

2.字符符号法:标称电阻值用阿拉伯数字和字符符号的规则组合表示，允许偏差也用字符符号表示。符号前面的数字代表整数电阻值，后面的数字依次代表第一个十进制电阻值和第二个十进制电阻值。

表示允许误差的文本符号

文本符号D F G J K M

允许偏差为0.5% 1% 2% 5% 10% 20%

3.数字法:一种标记方法，用三个数字表示电阻器的标称值。从左到右，第一位和第二位是有效值，第三位是指数，即零的个数，单位是欧元。偏差通常用文字和符号来表示。

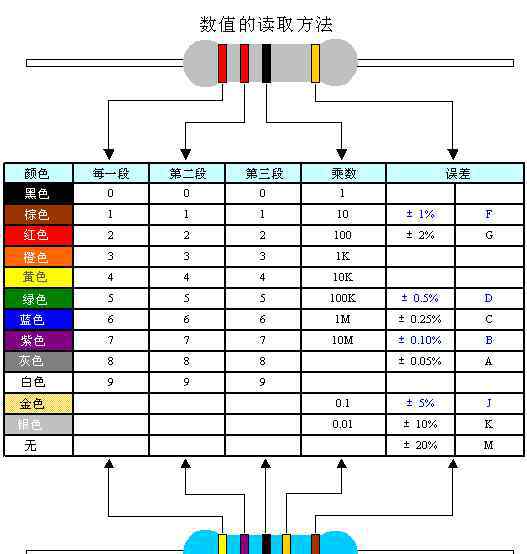

4.颜色编码法:在电阻表面用不同颜色的带或点标出标称电阻值和允许偏差。大多数国外电阻器都采用色码法。

黑色-0，棕色-1，红色-2，橙色-3，黄色-4，绿色-5，蓝色-6，紫色-7，灰色-8，白色-9，金-5%，银-10%，无色-20%

当阻力为四环时，最后一环必须是金或银，前两位是有效数字，第三位是幂数，第四位是偏差。

阻力为五环时，最后一环与前四环的距离较大。前三位是有效数字，第四位是幂数，第五位是偏差。

动词 （verb的缩写）常用电阻

1.电势差计

电位器是一种机电元件，通过在电阻上滑动电刷来获得与电刷位移有一定关系的输出电压。

1.1合成碳膜电位计

电阻器是由涂在基底表面的研磨碳黑、石墨、应时等材料制成的。工艺简单，是目前应用最广泛的电位器。其特点是分辨率高，耐磨性好，使用寿命长。缺点是电流噪声大，非线性大，耐湿性差，电阻稳定性差。

1.2有机固体电位计

有机固体电位器是一种新型的电位器，它采用加热、压塑的方法将有机电阻粉压入绝缘体的凹槽内。与碳膜电位器相比，有机固体电位器具有耐热性好、功率大、可靠性高、耐磨性好的优点。但温度系数大，动态噪声大，耐湿性差，制造工艺复杂，电阻精度差。它用于在小型化、高可靠性和耐磨的电子设备以及交流和DC电路中调节电压和电流。

1.3金属玻璃铀电位计

金属玻璃铀电阻浆料按照一定的图案通过丝网印刷涂覆在陶瓷基板上，然后高温烧结。其特点是:电阻范围宽、耐热性好、过载能力强、耐湿性和耐磨性好等。它是一种很有前途的电位器品种，缺点是接触电阻大，电流噪声大。

1.4绕组电位计

绕组电位器是用康铜丝或镍铬合金丝作为电阻，绕在绝缘骨架上制成的。绕组电位器的特点是接触电阻小，精度高，温度系数小，但缺点是分辨率差，电阻低，高频特性差。主要用作分压器、变阻器、调零和仪器中的工作点等。

1.5金属薄膜电位计

金属膜电位器的电阻可以由合金膜、金属氧化膜、金属箔等组成。它具有分辨率高、耐高温、温度系数小、动态噪声低、平滑性好的特点。

1.6导电塑料电位计

采用特殊工艺将DAP(邻苯二甲酸二烯丙酯)电阻浆料涂覆在绝缘基体上，加热聚合成电阻膜，或者将DAP电阻粉末热塑性压制在绝缘基体的凹槽中形成的固体作为电阻。其特点是光洁度好、分辨率优、耐磨性好、使用寿命长、动态噪声低、可靠性高、耐化学腐蚀。航天设备、导弹和飞机雷达天线的伺服系统。

1.7带开关的电位器

有旋转开关电位器、推挽开关电位器和推挽开关电位器

1.8预设电位计

预调电位器一旦在电路中调试好，调整位置用蜡封好，一般情况下不会调整。

1.9直接滑动电位计

电阻值通过直线滑动来改变。

1.10双电位计

有不同轴双连接电位计和同轴双连接电位计

1.11无接触电位计

无触点电位器消除了机械接触，使用寿命长，可靠性高，可分为光电电位器和磁敏电位器。

2.固体碳电阻器

固体电阻器是由碳颗粒、强导电物质、填料和粘合剂混合而成的。特点:价格低廉，但电阻误差大，噪声电压大，稳定性差，目前很少使用。

3.绕组电阻器

它由缠绕在绝缘骨架上的高电阻合金丝制成，并涂有耐热釉绝缘层或绝缘漆。绕组电阻温度系数低，电阻精度高，稳定性好，耐热耐腐蚀，主要用作精密大功率电阻，缺点是高频性能差，时间常数大。

4.薄膜电阻器

通过蒸发在绝缘材料表面蒸发一定电阻率的材料。主要如下:

4.1碳膜电阻器

结晶碳沉积在陶瓷棒的骨架上。碳膜电阻器因其成本低、性能稳定、电阻范围宽、温度系数和电压系数低而成为应用最广泛的电阻器。

4.2金属薄膜电阻器。

合金材料通过真空蒸发的方法在陶瓷棒骨架表面蒸发。金属薄膜电阻器比碳薄膜电阻器具有更高的精度、更好的稳定性、更低的噪声和温度系数。广泛用于仪器仪表和通讯设备。

4.3金属氧化物薄膜电阻器

一层金属氧化物沉积在绝缘棒上。因为是氧化物，所以高温下稳定，抗热震，负载能力强。

4.4合成薄膜电阻

它是通过在基底上涂覆导电组合物的悬浮液获得的，因此也称为漆膜电阻。由于其导电层为颗粒状结构，所以噪音大，精度低。主要用于制造高电压、高电阻、小电阻。

5.金属玻璃铀电阻器

将金属粉末和玻璃铀粉末混合，通过丝网印刷印刷在基底上。防潮、耐高温、温度系数小，主要用于厚膜电路。

6.贴片电阻

片式电阻器是一种金属玻璃铀电阻器。其电阻采用高可靠性钌系玻璃铀材料，高温烧结而成。电极由银钯合金膏制成。体积小，精度高，稳定性好，高频性能好，因为是片状元件。

7.敏感电阻

敏感电阻是指其器件特性对温度、电压、湿度、光、气体、磁场和压力敏感的电阻。敏感电阻的符号是在普通电阻的符号上加一条斜线，并在旁边标注敏感电阻的类型，如T.V。

7.1、变阻器

主要有碳化硅和氧化锌变阻器，氧化锌具有更优异的特性。

7.2、湿敏电阻

它由湿敏层、电极和绝缘体组成。湿敏电阻主要有氯化锂湿敏电阻、碳湿敏电阻和氧化物湿敏电阻。氯化锂湿度传感器的电阻随着湿度的增加而减小，存在测试范围小、特性重复性差、温度影响大的缺点。碳湿敏电阻器的缺点是低温下灵敏度低，温度影响大，老化特性差，使用量少。氧化物湿敏电阻器性能优越，可长期使用，对温度影响小，电阻与湿度变化呈线性关系。还有氧化锡、镍铁氧体等材料。

7.3.光敏电阻器

光敏电阻是一种导电率随光量变化的电子元件。当物质被照射时，载流子浓度增加，从而增加电导率，这就是所谓的光电导效应。

7.4.气敏电阻

它是由某些半导体吸收某种气体后发生氧化还原反应而制成的。主要成分是金属氧化物，主要品种有金属氧化物气敏电阻器、复合氧化物气敏电阻器、陶瓷气敏电阻器等。

7.5.力敏电阻器

力敏电阻器是一种电阻随压力变化的电阻，国外称为压电式电阻器。所谓压阻效应，就是半导体材料的电阻率随着机械应力的变化而变化的效应。可制成各种扭矩仪、半导体麦克风、压力传感器等。主要品种有硅力敏电阻器和硒碲合金力敏电阻器。相对来说，合金电阻灵敏度更高。

7.6，热敏电阻

热敏电阻是一种敏感元件，其电阻值会随着热敏电阻体的温度而逐步变化，具有半导体特性。

热敏电阻分为正温度系数热敏电阻(简称PTC热敏电阻)和负温度系数热敏电阻(简称NTC热敏电阻)。

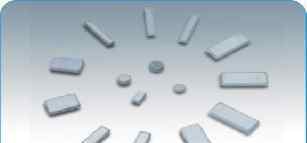

正温度热敏电阻

PTC是正温度系数的缩写，表示正温度系数，一般指正温度系数大的半导体材料或元器件。一般是温度系数正确的热敏电阻，简称PTC热敏电阻。

PTC热敏电阻是一种典型的具有温度敏感性的半导体电阻。当超过一定温度(居里温度)时，其电阻值随着温度的升高而逐步增大。

PTC热敏电阻根据材料的不同分为陶瓷热敏电阻和有机聚合物热敏电阻。

目前大量使用的PTC热敏电阻有:

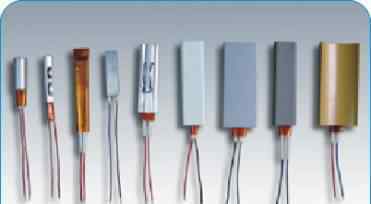

恒温加热用正温度系数热敏电阻

用于过电流保护的正温度系数热敏电阻

空气体加热用PTC热敏电阻

用于延迟启动的正温度系数热敏电阻

传感器用正温度系数热敏电阻

自动消磁用正温度系数热敏电阻

一般来说，有机聚合物PTC热敏电阻适用于过流保护，而陶瓷PTC热敏电阻可用于上述各种目的。

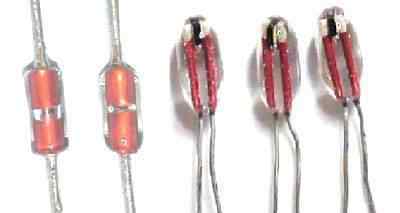

负温度热敏电阻

NTC是负温度系数的缩写，表示负温度系数，一般指负温度系数大的半导体材料或元件。通常NTC是指负温度系数，简称NTC热敏电阻。

NTC热敏电阻是一种典型的具有温度敏感性的半导体电阻，其电阻值随着温度的升高而逐步降低。

NTC热敏电阻采用陶瓷技术，以锰、钴、镍、铜为主要材料制成。这些金属氧化物材料具有半导体性质，因为它们在导电模式下完全类似于锗和硅等半导体材料。在低温下，这些氧化物材料的载流子(电子和空穴)数量少，因此它们的电阻值高。随着温度的升高，载流子数量增加，所以电阻值降低。

NTC热敏电阻可分为:

功率NTC热敏电阻

补偿热敏电阻

温度测量NTC热敏电阻

电容

电容器是电子设备中广泛使用的电子元件之一，广泛应用于DC阻塞、耦合、旁路、滤波、调谐回路、能量转换、控制电路等。c代表电容，电容单位为法拉(f)、微法(uF)和皮法(pf)，1f = 10 6uf = 10 12pf

一、电容器型号命名方法

国产电容的型号一般由四部分组成(不适用于压敏、可变、真空电容)。它们分别代表名称、材料、分类和序列号。

第一部分:名称，用字母表示，电容为c。

第二部分:材料，用字母表示。

第三部分:分类，一般用数字表示，个别用字母表示。

第四部分:序号，用数字表示。

用字母表示产品的材质:A-钽电解，B-聚苯乙烯等非极性膜，C-高频陶瓷，D-铝电解，E-其他材料电解，G-合金电解，H-复合介质，I-玻璃釉，J-金属化纸，L-聚酯等极性有机膜，N-铌电解，O-玻璃膜，Q-。

二、电容器的分类

按结构可分为三类:固定电容、可变电容和微调电容。

按电解质分，有有机介质电容器、无机介质电容器、电解电容器、空气体介质电容器等。

可分为:高频旁路、低频旁路、滤波、调谐、高频耦合、低频耦合、小电容。

高频旁路:陶瓷电容器、云母电容器、玻璃膜电容器、聚酯电容器、玻璃釉电容器。

低频旁路:纸电容器、陶瓷电容器、铝电解电容器、聚酯电容器。

滤波波:铝电解电容器、纸电容器、复合纸电容器、液体钽电容器。

调谐:陶瓷电容器、云母电容器、玻璃膜电容器、聚苯乙烯电容器。

高频耦合:陶瓷电容器、云母电容器、聚苯乙烯电容器。

低频耦合:纸电容、陶瓷电容、铝电解电容、聚酯电容、固体钽电容。

小型电容器:金属化纸电容器、陶瓷电容器、铝电解电容器、聚苯乙烯电容器、固体钽电容器、玻璃釉电容器、金属化聚酯电容器、聚丙烯电容器和云母电容器。

三、常用电容器

1.铝电解电容器

一种电容器，由浸渍有糊状电解质的吸水纸缠绕在两个铝箔之间制成，以薄氧化膜为介质。由于氧化膜具有单向导电性，电解电容器具有极性，容量大，能承受大的脉动电流，容量误差和漏电流大。普通的不适合在高频和低温下使用，不应用于25kHz以上频率的低频旁路、信号耦合和电源滤波

2.钽电解电容器

以烧结钽块为正极，固体二氧化锰作为电解液的温度特性、频率特性和可行性都优于普通电解电容器，特别是漏电流极小、储存性好、使用寿命长、容量误差小、体积小。单位体积可获得最大电容-电压乘积，对脉动电流的耐受性差。如果损坏，在超小型高效部件中很容易短路

3.薄膜电容器

结构类似纸质电容器，但聚酯、聚苯乙烯等低损耗塑料材料频率特性好，介电损耗小，不能做成大容量，耐热性差。滤波、积分、振荡和定时电路

4.陶瓷电容器

具有穿芯或柱状结构的陶瓷介电电容器的一个电极是安装螺钉。引线电感很小，频率特性好，介质损耗小，不能用温度补偿做成大容量，振动会引起容量变化，特别适合高频旁路

5.单片电容器

(多层陶瓷电容器)几块陶瓷膜坯用电极桨材料覆盖，叠加后缠绕成不可分的整体，再用树脂封装，形成一种体积小、容量大、电容高、耐高温的新型电容器。高介电常数低频单片电容器还具有性能稳定、体积小、Q值高、容量误差大的特点。噪声旁路、滤波器、积分和振荡电路

6.纸质电容器

一般用两片铝箔作为电极，中间隔着0.008~0.012mm厚的电容纸重叠。制造工艺简单，价格便宜，可以获得较大的电容

一般不能在低频电路中高于3 ~ 4 MHz的频率下使用。油浸电容器比普通纸电容器具有更高的耐压和更好的稳定性，适用于高压电路

7.微调电容器

电容可以在小范围内调节，调节后固定在一定的电容值。

陶瓷介质微调电容器Q值高，体积小，一般分为圆管型和圆板型。

8.云母和聚苯乙烯介质通常采用弹簧式，结构简单但稳定性差。

线绕陶瓷微调电容可以通过去掉铜线(外电极)来改变电容，所以只能减小电容，不适合反复调试

9.陶瓷电容器

将高介电常数的电容器陶瓷钛酸钡-氧化钛挤压成圆管、圆盘或圆盘作为介质，用烧结法在陶瓷上镀银作为电极。分为高频瓷介质和低频瓷介质两种。

在高稳定性振荡回路中使用具有小的正电容温度系数的电容器作为回路电容器和衬垫电容器。低频陶瓷电容器仅限于旁路或隔离低工作频率电路中的DC，或不要求稳定性和损耗的电路(包括高频)。这种电容器不适合用于脉冲电路，因为它们很容易被脉冲电压击穿。高频陶瓷电容器适用于高频电路

云母电容器按结构可分为箔型和银型。镀银电极通过real 空蒸发法或烧渗法直接在云母片上镀银层。由于消除了空气隙，温度系数大大降低，电容稳定性高于箔片。频率特性好，Q值高，温度系数小，不能做成大容量，广泛用于高频电器，可以作为标准电容器

10.玻璃釉电容器由一种浓度适合喷涂的特殊混合物制成，喷涂成薄膜，电介质与银层电极烧结形成“单片”结构。其性能堪比云母电容器，能承受各种气候环境。一般可在200℃或更高温度下工作，额定工作电压500伏，损耗Tgδ0.0005 ~ 0.008

四.电容器的主要特性参数

1.标称电容和允许偏差

标称电容是电容器上标记的电容。

电容器实际电容与标称电容的偏差称为误差，精度称为允许偏差范围内。

准确度等级与允许误差的关系为00 (01)-1%，0 (02)-2%，I-5%，II-10%，III-20%，IV-(+20%-10%)，V-(+50%-)

电容器常用ⅰ、ⅱ、ⅲ类，电解电容器用ⅳ、ⅴ、ⅵ类，根据用途选择。

2.额定电压

在最低环境温度和额定环境温度下可连续施加到电容器上的最高DC电压的有效值一般直接标在电容器外壳上。如果工作电压超过电容器的耐受电压，电容器就会击穿，造成不可修复的永久性损坏。

3.绝缘电阻

DC电压施加到电容器上，产生漏电流。两者之比称为绝缘电阻。

电容小的时候主要看电容的表面状态。当电容> 0.1uf时，主要取决于介质的性能。绝缘电阻越小越好。

电容器的时间常数:引入一个时间常数，它等于电容器的绝缘电阻和电容的乘积，以恰当地评估大容量电容器的绝缘状况。

4.损失

在电场作用下，单位时间内电容器发热所消耗的能量称为损耗。各种电容器在一定频率范围内规定其允许损耗值。电容器的损耗主要是由电容器所有金属部分的介电损耗、电导损耗和电阻引起的。

在DC电场的作用下，电容器的损耗以漏电传导损耗的形式存在，一般较小。在交变电场的作用下，电容器的损耗不仅与漏电导通有关，还与周期性极化建立过程有关。

5.频率特性

随着频率的增加，一般电容器的电容减小。

动词 （verb的缩写）电容器容量标记

1、直接标准法

直接用数字和单位符号标注。比如01uF代表0.01微法，有的电容用“R”代表小数点，比如R56代表0.56微法。

2.字符符号法

容量由数字和字符的规则组合来表示。例如，p10表示0.1pF，1p0表示1pF，6P8表示6.8 pf，2u2表示2.2uF。

3.颜色编码方法

电容器的主要参数用色圈或色点表示。电容的色码和电阻的色码一样。

电容器偏差符号:+100%-0-H，+100%-10%-R，+50%-10%-T，+30%-10%-Q，+50%-20%-S，+80%-22

电感应

电感线圈是由一根根绕在绝缘管上的导线组成的，导线之间是绝缘的。绝缘管可以空-中心，也可以包含铁芯或磁粉芯，简称电感。单位为亨利(h)、毫亨利(mH)、微亨利(uH)，1h = 10 3mh = 10 6uh。

一、电感的分类

按电感分类:固定电感和可变电感。

根据导磁体的性质:空芯线圈、铁氧体线圈、铁芯线圈、铜芯线圈。

按工作特性分类:天线线圈、振荡线圈、扼流线圈、陷波线圈和偏转线圈。

按绕组结构分类:单层线圈、多层线圈、蜂窝线圈。

二、电感线圈的主要特征参数

1.电感l

电感l代表线圈本身的固有特性，与电流无关。除特殊电感线圈(色码电感)外，电感一般不在线圈上专门标注，而是标注具体名称。

2、电感XL

电感线圈对交流电流的电阻称为感抗XL，单位为欧姆。它与电感l和交流频率f的关系是XL=2πfL

3.品质因数Q

品质因数q是表示线圈品质的物理量，q是电感XL与其等效电阻的比值，即q = XL/R。

线圈Q值越高，回路损耗越小。线圈的Q值与导线的直流电阻、骨架的介质损耗、屏蔽或铁芯引起的损耗、高频趋肤效应的影响有关。线圈的q值通常是几十到几百。

4.分布电容

线圈匝数之间、线圈与屏蔽之间以及线圈与底板之间的电容称为分布电容。分布电容的存在降低了线圈的Q值，使其稳定性变差，所以线圈的分布电容越小越好。

三、常用线圈

1.单层线圈

单层线圈用绝缘线缠绕在纸管或胶木骨架上。例如晶体管收音机的波形天线线圈。

2.蜂窝线圈

如果缠绕线圈的平面不平行于旋转平面，而是以一定角度相交，这种线圈称为蜂窝线圈。而导线旋转一次时来回弯曲的次数，通常称为折点数。蜂窝缠绕法的优点是体积小，分布电容小，电感大。蜂窝线圈都是用蜂窝绕线机绕的。折叠点越多，分布电容越小

3.铁氧体磁芯和铁粉芯线圈

线圈的电感与磁芯的有无有关。将铁氧体磁心插入空磁心线圈可以增加电感，提高线圈品质因数。

4.铜芯线圈

铜芯线圈广泛应用于超短波范围。通过旋转线圈中铜芯的位置来改变电感，既方便又耐用。

5.色码感应器

色码电感是一种电感固定的电感，它的电感用类似电阻的色环来标记。

6.扼流线圈(扼流线圈)

限制交流电通过的线圈称为扼流圈，扼流圈分为高频扼流圈和低频扼流圈。

7.偏转线圈

偏转线圈是电视扫描电路输出级的负载。偏转线圈要求偏转灵敏度高、磁场均匀、Q值高、体积小、价格低。
