电容器组 高压并联电容器组的接线方式比较

高压并联电容器组的主要连接方式主要有三角形连接、单星连接和双星连接。

三角形连接

过去很多并联电容器组都是采用三角形连接，但运行经验证明，三角形连接的电容器组任何一相突破时，电源提供的短路电流都比较大，实际上相当于母线短路。

情形

有一套三角形连接的电容器，10KV，300kvar，单个电容器10kvar的容量，保险丝1.5A..母线短路容量为100MVA。当某一电容器在某一相发生绝缘击穿，相当于母线短路，短路电流为5770A。

此时，虽然故障电容器的保险丝很快熔断，但即使如此大的电流瞬时流过电容器，电容器中的浸渍剂也很容易被加热和膨胀，迅速蒸发，导致爆炸。而且如果不同相的电容同时对地击穿，有时保险丝会失去保护。

图1 A、C两相电容器无熔断器侧接地短路

形三相电绕组

如果电容器改为星形连接，当任一电容器发生板击穿短路时，短路电流不会超过电容器组额定电流的3倍，另外两个健康电容器不会有浪涌电流流向故障相，只有来自同相健康电容器的浪涌电流。因此，星形连接电容器组的油箱爆炸事故较少。

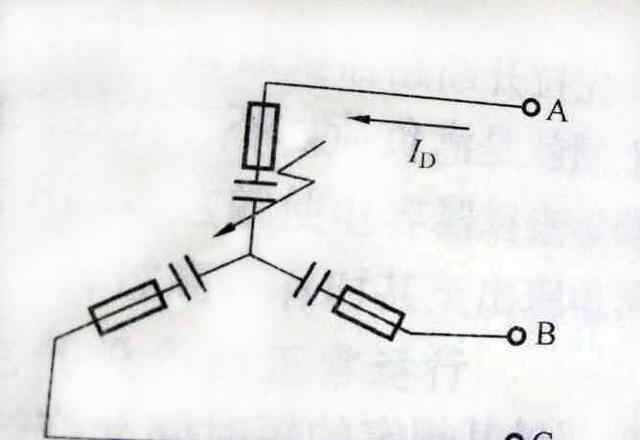

图2星形连接单相电容器击穿短路接线图

当电容器组采用星形连接时，星形连接电容器组的中性点不应在中性点间接接地网中接地。因为如果电容器组中的中性点接地，当单相电容器发生故障时，会引起电力系统的接地故障，使接地继电器动作，造成不安全。同样，如果电容器本身没有故障，但电力系统其他部分发生接地故障，电容器所承受的电压就会发生变化，继电保护就会动作，使电容器无法正常工作。因此，电容器组的中性点不应接地。

星形连接电容器击穿短路电流分析

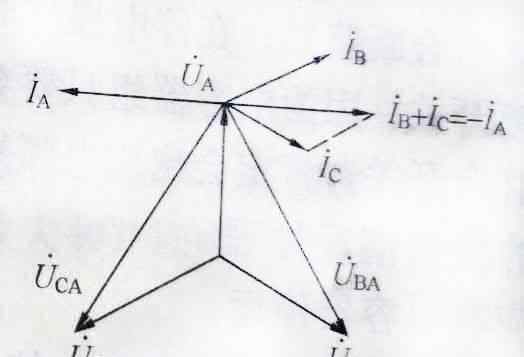

图3星形连接单相电容器击穿短路相量图

情形

，当a相电容器发生故障时，其相量如图所示。B、C两相电容的电压从原相电压上升到线电压，高出1.73倍。流经这些两相电容的IB和IC也大于额定电流，其值是额定电流的1.73倍。由于流过故障(A相)电容器的电流和两相电容器电流之和，从图中相量图不难看出，故障相电流IA是健康相电容器电流的1.73倍，即等于额定电流的3倍。
