MLX91210是一款集成式电流传感器,可以检测流经SOIC封装半引线的电流。导电铜线路径的功耗非常低(0.7-0.8 mω)。工厂校准的完全集成霍尔效应电流传感器可以通过相对于单片CMOS传感器将电流导体固定在塑料封装中来获得。
项目背景
设计了一个多功能接线盒,可采集6路电流、1路电压和1路温度。在电流采样指标方面,经过严格筛选,传统开环霍尔电流传感器和Melexis量产MLX91210进入最后PK环节。
项目当前索引
当前采集范围
采集精度低;
稳定性高;
MLX91210的技术指标
电流测量范围为25A;
采集精度高达0.02A;
SOP-8封装,体积小,稳定性高;
隔离电压可达2.1KV,安全性高;
电路构造简单易用。
传统开环霍尔电流传感器
电流测量范围符合要求;
采集精度为0.05A;
体积大,安装结构复杂,运输中易损坏,稳定性差;
复杂电路。
综合比较,MLX91210在项目的电流采集要求上优于传统开环霍尔电流传感器。
设计和应用:

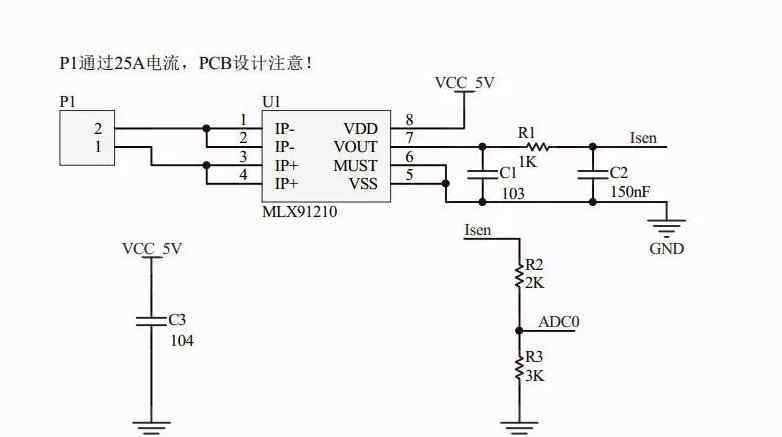

MLX91210芯片手册提供参考电路图设计,采样电路非常简单!只需几个去耦电容,几个滤波电容,一个稳定的+5V电源,就能使MLX91210芯片正常工作。上图中的后端分压电路是基于单片机ADC的3.3V输入范围设计的保护电路。
硬件设计线性度高,带来的直接好处就是软件设计相对简单。从数据表中可以看出,电流与输出电压的关系为100毫伏/安,即:
软件处理没有零点校准和温度补偿。MLX91210芯片有出厂默认校准和温漂补偿功能,所以这里的软件设计比较简单。产品出厂时,省略了繁琐、严格的校准程序,缩短了生产线的上线时间,提高了生产线的下线率。
随着时代的变迁和科技的发展,小芯片也蕴含着大智慧。MLX91210电流传感器不仅适用于本母线箱项目,还非常适用于电池管理系统(BMS)应用、电机控制、电源、逆变器等项目。
