屏蔽电缆电线 关于电线电缆常见的80个问题详解

电缆宝边肖从电线电缆基础知识、电缆敷设问题、电缆保护规定、电缆分类问题、电缆敷设方法、电缆敷设具体要求、电缆相关问题等七个方面详细回答了80个常见问题。建议业内同仁收藏，以供日后参考！

1.基本知识问题

1.根据用途，常用的电线电缆有哪些种类？

答:可分为裸线、绝缘线、耐热线、屏蔽线、电力电缆、控制电缆、通信电缆、射频电缆等。

2.绝缘线有哪些种类？

答:常见的绝缘线有:PVC绝缘线、PVC绝缘软线、NBR PVC混合绝缘软线、橡胶绝缘线、铝芯直埋在农地下的塑料绝缘线、橡胶绝缘棉纱编织线、PVC绝缘尼龙护套线、电力和照明用PVC绝缘软线等。

3.电缆盘适合放在哪里？

答:电缆桥架适用于一般工矿企业室内外机架内敷设电力电缆和控制电缆。也可用于电信、广播电视部门的室内外架设。

4.电缆附件有哪些？

答:常用的电气附件有电缆终端接线盒、电缆中间接线盒、连接管和接线盒、钢板连接槽、电缆桥架等。

5.什么是电缆中间接头？

答:将电缆与电缆的导体、绝缘屏蔽和保护层连接起来，以连接电缆线路的装置，称为电缆中间接头。

6.主要的电气线路是什么？

答:电气主接线是发电厂、变电站中主要电气设备与母线的连接方式，包括主母线与厂用电系统按一定功能要求的连接方式。

7.选择电力电缆的截面应遵循什么规定？

答:电力电缆的选择应遵循以下原则:

近二十年来，随着通信行业的快速发展，产品也有了惊人的发展速度。从过去简单的电话电报电缆，到成千上万对的电话电缆、同轴电缆、光缆、数据电缆，甚至是组合通信电缆。

5.电磁线(绕组线)

主要用于各种电机、仪器仪表等。

32、母线装置施工时，应检查什么？

答:应进行以下检查:

(1)金属构件的加工、准备和焊接符合要求；

(2)各螺栓、垫圈、开口销等部件应完整可靠；

(3)母线的准备和安装应符合规定，相间和接地的电气距离应符合要求；

(4)瓷、铁、胶应完整，充油套管无漏油现象，油位正常；

(5)油漆完整，颜色正确，接地良好。

33、在35kv及以下电力电缆接头中，有几种方法可以改善护套断裂时的电场分布(请列出五种)，并简要描述它们的方法。

答:(1)扩口喇叭口:将铅封切割处的铅封边缘撬起成喇叭口状，边缘应光滑、圆润、对称。

(2)预留全包绝缘:引线包切口与缆芯分离点之间留有一段全包绝缘纸。

(3)切断半导体纸:切断喇叭口下方的半导体纸。

(4)包裹应力锥:用绝缘带和导电金属材料锥形化，人为扩大屏蔽层，改善电场分布。

(5)等电位法:对于干式缠绕或交联聚乙烯电缆头，在每个芯线型材的绝缘表面缠绕一条金属带，并将它们连接在一起。

(6)应力控制管的安装:对于35kv热缩管的电缆头，先从线芯铜屏蔽层的端部方向到线芯的绝缘轮廓缠绕两层半导体胶带，然后在铜屏蔽层端部覆盖相应规格的弯曲应力管，进行热收缩成型。

34、电缆支架加工应满足哪些要求？

答:(1)钢材应平直无明显扭曲，下料误差在5mm以内，切口应无卷边和毛刺；

(2)支架应焊接牢固，无明显变形，各横撑之间的垂直净距与设计偏差不得大于5毫米；

(3)金属支架必须进行防腐处理。当它们位于高温、潮湿、盐雾和化学腐蚀区域时，应根据设计进行特殊防腐处理。

35.列出你熟悉的电缆架。

答:拼焊E型架、装配式E型架、桥架电缆架、电缆支架、吊钩支架、单电缆支架等。

36、敷设电缆应符合什么要求？

答:应满足以下要求:

(1)在安全运行方面，尽可能避免各种外部损坏，提高电缆线路供电可靠性；

(2)经济上，考虑最经济的投资；

(3)在施工方面，电缆线路的路线必须便于旋转作业和操作后的维护。

37.制作电缆终端头或中间接头的绝缘材料有哪些？

答:有绝缘胶、绝缘胶带、绝缘管、绝缘手套、绝缘树脂等。

38、简述电缆头生产的一般操作程序。

答:(1)生产前准备:包括1阅读安装说明；2检查现场；3.材料准备；4电缆验潮；5生产前测试等。

(2)接头的制造工艺:1。切断冗余电缆；2.电缆保护层的剥离和切割；3导体连接；4包裹绝缘材料(或收缩管)；5.安装连接器外壳；6.浇注保温剂；7.进行密封处理等。

(3)制造后的电气试验。

39、电缆保护管加工应符合什么要求？

答:(1)管口应无毛刺和尖角，管口应做成喇叭形。

(2)电缆管弯曲后，不应有裂纹和明显的凹陷现象，其弯曲度不应大于管外径的10%；电缆管的弯曲半径不得小于所穿电缆的最小允许弯曲半径。

(3)金属管应涂防腐漆或在外面排水，镀锌管锌层剥落部分也应涂防腐漆。

40.电缆的布置满足什么要求？

答:(1)电源电缆和控制电缆不应配置在同一层支架上。

(2)高低压电缆、强弱电控制电缆应按顺序分层布置。一般要从上到下排列。但柜面板引入含35kv以上的高压电缆时，可从下往上排列，以满足弯曲半径。

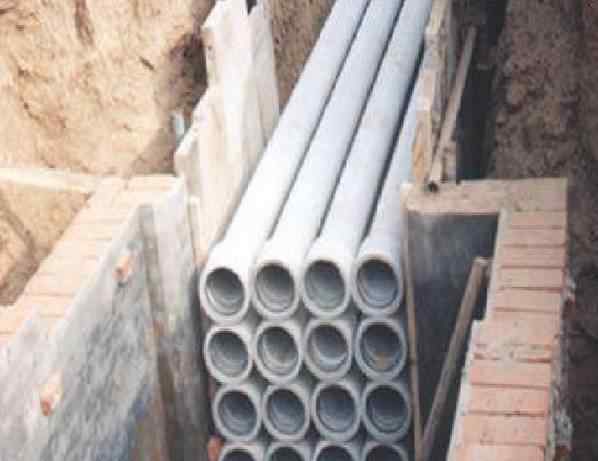

电缆敷设

动词 （verb的缩写）电缆敷设方法

41.电缆沟敷设电缆的方法是什么？

答:电缆沟内敷设电缆的方法与直埋电缆的敷设方法类似。滑轮一般可以放在沟里。浇注后，可将电缆放在沟槽底部或支架上，并在电缆上贴上电缆标签。

42.电缆敷设的常用设备有哪些？

答:(1)空空压机主要用来破坏路面，为以后铺设电缆做准备；

(2)电动葫芦或电缆牵引机，主要用于牵引电缆；

(3)电缆输送机，与拖拉机配合使用，克服巨大摩擦力，减少对电缆的损坏；

(4)电缆卷筒放线支架；

(5)滚轮装置；

(6)防扭曲，减少钢丝绳扭曲；

(7)电缆卷筒制动装置；

(8)张力计。

43.电缆沟支架安装距离有什么要求？

答:电缆固定在电缆沟和隧道壁上。电缆水平安装时，当电缆外径等于或小于50毫米时，每隔1米应增加一个支架；外径大于50毫米的电缆应每隔0.6米支撑一次；成三角形排列的单根电缆每隔1m用扎带固定，垂直安装时每隔1~1.5m固定一次。

44.如何处理电力电缆和控制电缆安装在同一个支架上？

答:一般情况下，电源电缆和控制电缆不要放在同一个支架上。当电缆较少时，控制电缆和电源电缆应敷设在同一个支架内，并用隔板隔开。

45.电缆隧道如何安装接地线？

答:隧道、沟渠全长应设有连续接地线，接地线应与所有支架连接，两端应连接接地极。接地线规格应符合设计要求。除绝缘要求外，电缆引线包和铠装应相互连接并与接地线连接，电缆架和接地线应涂防锈漆或镀锌。

46.电缆孔防火封堵有什么要求？

答:对于较大的电缆穿入孔，如电缆穿入地板的地方，在使用防火堵料时，根据实际情况，先在电缆表面涂上四至六层防火涂料，长度约为孔下1.5m，然后用耐火材料加工成一定强度的防火堵料，以保证堵料后牢固，更换电缆时易于拆装，堵料密实无空隙，有效阻隔烟尘和火灾。

47、燃烧器点火前应注意什么检查？

答:应进行以下检查:

(1)泵是否漏油或渗油，油桶和油嘴是否漏油或漏气；

(2)油桶内油量是否超过油桶容量的3/4，加油螺塞是否拧紧。

48.使用喷灯需要注意哪些事项？

答:(1)喷灯最大喷油量为油缸容积的3/4；

(2)不要开始抽太多压力。点火后，火焰可由黄转蓝使用；

(3)周围不得有可燃物质，空气体循环；

(4)停止使用时，关闭调节开关。火熄灭后，慢慢拧开油孔盖放气。空放气后，拧开调节开关，待完全冷却后，再拧开孔盖；

(5)煤油燃烧器和汽油燃烧器应分开使用。

49.手动液压钳的用途是什么？怎么操作？

答:两根导线的连接通常是将两根导线的端头放入相同材质的压力管中，用压接钳挤压几个凹坑，将导线连接在一起。压接时手柄抬起，柱塞向外移动，进油阀下腔产生true 空，油箱内的油进入柱塞腔。当手柄被按下时，柱塞向内移动。压油后，关闭进油阀，打开出油阀，使油压进入液压缸，推动活塞和凸模。在阳模和阴模之间放置一个压缩接头。当压坑深度达到一定值时，回油阀打开，活塞自动返回。按下一个坑后，移动夹具并按下一个坑。

50、常用的低压电力电缆根据绝缘和保护层的不同，可以分为几类？

答:(1)油浸纸绝缘铅(或铝)电力电缆；

(2)无滴油浸纸绝缘电力电缆；

(3)聚氯乙烯绝缘聚氯乙烯护套电力电缆；

(4)交联聚乙烯绝缘聚乙烯护套电力电缆；

(5)交联聚乙烯绝缘聚氯乙烯护套电力电缆；

(6)橡胶绝缘电力电缆。

51、常用的绝缘材料有哪些类型？举个例子？

答:(1)无机绝缘材料:云母、石棉、大理石、瓷器、玻璃等。；

(2)有机绝缘材料:树脂、橡胶、纸、麻、棉纱等。；

(3)混合保温材料:由上述保温材料加工而成的著名保温材料。

52、在哪种情况下排气管敷设？有什么优势？

答:排气管的敷设一般用在与其他建筑物、公路或铁路的交叉口，有时用在建筑物的人口密集区。主要优点是占用土地少，能承受较大的负荷，电缆之间互不影响，所以更安全。

53、电缆长期允许载流量是多少？

答:电缆长期允许载流量是指电缆导体在规定电流通过电缆时，达到热稳定后的长期允许工作温度时的电流值。

54.决定电缆长期允许载流量的因素有哪些？

答:有三个因素决定:

(1)电缆的长期允许工作温度；

(2)电缆本身的散热性能；

(3)电缆设备及周围环境散热情况。

55、电缆敷设有几种方式？

答:有以下几种:

(1)直接埋在地下；

(2)电缆沟安装；

(3)安装在地下隧道内；

(4)安装在建筑物的内墙或天花板上；

(5)安装在桥上；

(6)敷设在排气管内；

(7)水下敷设。

56.电缆管怎么连接？

答:电缆管连接时，必须用带扣的管接头连接。如果使用焊接，不能直接进行对焊。焊接前应在接头处覆盖一层厚管，以防止焊渣落入管道。

57.制作电缆头时对电缆芯上下弯曲有什么要求？

答:弯线芯时，不得损坏纸绝缘，线芯的弯曲半径不得小于缆芯的10倍。制作时要特别小心，线芯弯曲部分要受力均匀，否则绝缘纸容易损坏。

58.简述塑料电缆的热收缩密封方法。

答:热缩法适用于中低压橡塑电缆接头和终端头的密封，也适用于不滴水、粘稠的浸渍绝缘电缆。采用交联聚乙烯型和硅橡胶型两种热收缩管，加热后收缩均匀。这种管子套在预定的粘接密封位置，粘接密封位置涂有热熔胶。当加热到一定温度时，热收缩管会收缩，热熔胶会熔化，自然冷却后会形成良好的密封层。

59、用电动弯管机弯曲电缆保护管应注意什么？

答:(1)弯管机应由了解其性能并熟悉操作知识的人员操作；

(2)使用前必须检查。按钮、操作手柄和行程开关应处于良好状态。弯管机必须可靠接地。

(3)选择符合要求的模具，确定所需弯曲半径；

(4)施工现场周围应有足够的活动范围；

(5)使用时，空正常后方可带负荷工作。操作时，禁止用手和脚触摸转动部件；

(6)工作结束后，应及时切断电源，释放油压。

60.电缆清单的内容是什么，电缆编号的含义是什么？

答:电缆清单是敷设电缆和指导施工的依据，是运行维护的档案。应列出每根电缆的数量、起点、型号、规格和长度，并对总长度进行分类和计数。每根电缆的备用芯线也应在控制电缆中列出。

电缆编号是识别电缆的标志，因此要求全厂编号不得重复，并有一定的含义和规律，能表达电缆的特性。

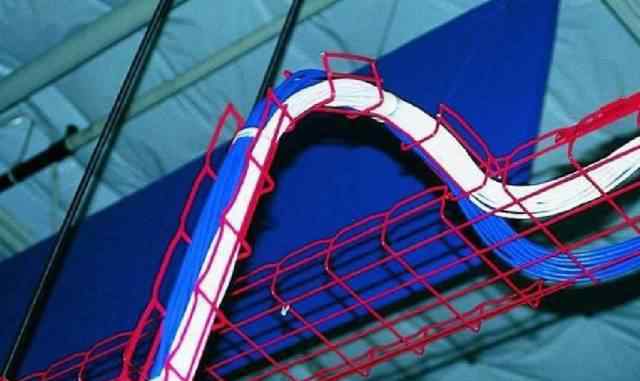

电缆桥架敷设

不及物动词电缆敷设的特殊要求

61、目前使用的电缆敷设方式可分为几种？

答:(1)人工敷设，即采用海上战术，在一人或多人协调指挥下，按规定敷设；

(2)机械化铺设，即采用压路机、拖拉机、输送机，由同步电源控制，更安全；

(3)人工与机械相结合，由于有些场地转弯多，施工难度大，很难全部使用机械，所以采用这种方法。

62、控制二次回路接线应符合什么要求？

答:(1)接线按图正确；

(2)电线的电气连接应牢固可靠；

(3)盘柜内的电线不应有接头，芯线应无损伤；

(4)缆芯末端应标明其回路号，回路号应正确、清晰、不易脱色；

(5)接线应整齐、清晰、美观，导线绝缘应良好、无损；

(6)每个端子每侧连接一根导线，最多不超过两根。

63.电缆管道有什么要求？

答:(1)排气管顶部到地面的距离，厂房内为0.2m，人行道下为0.5m，0.7m在一般领域；

(2)管道排水坑应安装在变向和分支处，长度超过30毫米时应加坑；

(3)井坑深度不小于0.8m，人孔直径不小于0.7mm；

(4)排水管的排水坡度应与井坑倾斜0.5% ~ 1%。

64.电缆导体连接点的电阻有什么要求？

答:要求连接点的电阻小且稳定，新安装的端子头和中间头，连接点的电阻与相同长度和截面的导线之比不应大于1；运行中终端头和中间头的比值不应大于1.2。

65.电缆接头和中间头的设计应该满足什么要求？

答:需要满足的要求是:

(1)抗压强度高，导体连接良好；

(2)机械强度高，介质损耗低；

(3)结构简单，密封性能强。

66.什么是电缆故障？有几种常见的类型。

答:电缆故障是指在电缆预防性试验过程中发生绝缘击穿或因绝缘击穿、烧线等原因迫使电缆线路停电的故障。手术期间。常见故障包括接地故障、短路故障、断线故障、闪络故障和混合故障。

67、电缆线路单相接地故障如何处理？

答:一般来说，电缆导体的损坏只是局部的。如果是机械损伤，故障点附近土壤干燥，可以局部加假接头修复，即电缆芯线不会被锯掉，绝缘加强后只密封故障点。

68.敷设电力电缆前应进行哪些测试和检查？

答:敷设前，检查电缆的型号、规格、长度是否符合要求，有无外力损伤。低压电缆的绝缘电阻用10MΩ兆欧表遥测，用2500V兆欧表测得的电阻一般不小于400 Mω。

69.在主楼敷设电缆需要注意什么？

答:在主楼敷设电缆时，一般应注意:

(1)所有通向中央控制室的控制电缆应通过支架空敷设；

(2)2)6KV电缆应采用隧道或排气管敷设，在地下高水位时可采用空或排气管敷设。

(3)当两端电缆在0米时，使用隧道、沟渠或排水管。当电缆的一端在顶部，另一端在底部时，可以用空进行部分敷设。地下水位高时，应采用空敷设。

70.电力电缆的内屏蔽和外屏蔽在哪里？用什么材料？效果如何？

答:为了使绝缘层与电缆导体更好的接触，消除导体表面不平整造成的导体表面电场强度的增加，通常在导体表面包裹一层金属化纸或半导体纸带的内屏蔽层。为了使绝缘层和金属护套更好地接触，通常在绝缘层的外表面涂覆一层外屏蔽层。外筛网层与内筛网层材质相同，有时用铜带或编织铜丝带扎紧。

第七:与电缆相关的问题

71.简述环氧树脂复合材料的组成和性能。

答:环氧树脂复合材料由环氧树脂与固化剂、填料、增韧剂和稀释剂组成。具有以下属性:

(1)有足够的机械强度；

(2)优良的电气性能；

(3)电气性能稳定；

(4)与有色金属有足够的附着力；

(5)耐腐蚀性好；

(6)室外使用时，耐雨、耐光、耐湿热。

72.为什么在单芯电缆护套一端接地的方式下一定要安装与电缆平行敷设的回流线？

答:在金属护套一端接地的电缆线路中，为了保证护套内感应电压不超过允许标准，必须安装一根沿电缆线路平行敷设的导线，导线两端接地。这个导体叫做回线。当单相接地故障发生时，接地短路电流可以通过回流线流回系统的中心点。由于通过回流线的接地电流产生的磁通量抵消了电缆导体的接地电流产生的磁通量，因此可以降低短路故障期间护套的感应电压。

73、电缆工程可以分为几个项目？

答:(1)现场运输:包括工程材料从仓库到施工现场的装卸、运输和空返回。

(2)局部工程:包括道路开挖、隧道和沟槽施工等。

(3)铺设工程:包括铺设、中间制头、掀盖、埋管、验潮、制牵引头等。

(4)二端工程:包括支架和吊桥及其基础的制作和安装，端头的制作，油压和信号装置的安装，著名品种的电气性能试验等。

(5)停止工程:包括生产充油电缆塞、安装供油箱、自动排水和信号装置等。

(6)接地工程:包括安装绝缘接头、换位箱、保护器、接地箱等。

74、电缆线路验收应该检查吗？

答:(1)电缆规格应符合规定，排列整齐无破损，标志应完整、正确、清晰；

(2)单芯电力电缆的电缆固定弯曲半径和相关距离以及金属护套的连接应符合要求；

(3)电缆终端和中间头不得漏油，安装牢固。充油电缆的油压和仪表的整定值应符合要求；

(4)接地良好；

(5)电缆终端颜色正确，支架等金属部件油漆完整；

(6)电缆沟、隧道、桥梁应无杂物，覆盖完整。

75、电缆线路正序阻抗测量过程中有什么要求？

答:电缆导体交流电阻和电缆三个相同电感的相量和称为正序阻抗。

一般电缆线路的正序阻抗可以直接在电缆卷筒上测量，一般采用较低的电压进行测量。因此，降压需要降压变压器。降压变压器采用星形连接，容量10kVA以上，电压调节范围宽。测量时交流电源应相对稳定，以保证测量时电流满足规定要求。实际电压表的读数必须是电缆末端的电压，测试电流应接近电缆的长期允许电流容量。当读取各种仪表的值时，

76、根据电气生产安全规定，电气工人必须具备哪些条件？

答:必须满足以下条件:

(一)经医生证明身体健康，无妨碍工作的疾病；

(2)具备必要的电气知识，根据职责和工作性质掌握相关法规、专业技术和安全操作技术，并经考核合格；

(3)掌握触电急救方法。

77.电缆在运输、装卸过程中需要注意什么？

答:(1)在运输、装卸过程中，电缆和电缆卷筒不应损坏。严禁直接从车上推下电缆盘。电缆不应平放运输和储存。

(2)在运输或卷制电缆卷筒前，必须确保电缆卷筒牢固，电缆绕组与充油电缆之间的油管和压力油箱应固定完好，压力油箱应牢固，压力指示应符合要求。

78、电缆防火有哪些措施？

答:(1)使用阻燃电缆；

(2)采用防火电缆支架；

(3)采用防火涂料；

(4)电缆隧道和夹层出口处应设置防火隔墙和防火挡板；

(5)架空电缆应避开输油管道和防爆门，否则应采取局部穿管或隔热防火措施。

79、选择电力电缆的截面应该从哪几个方面考虑？

答:需要考虑以下几个方面:

(1)允许长时间通过电缆的工作电流；

(2)短路时的热稳定性；

(3)线路上的电压降不能超过允许的工作范围。

80.电力电缆与机架空线相比有什么优势？

答:(1)运行可靠。由于安装在地下等隐蔽场所，受外力破坏较小，发生故障的几率也较小。电源安全，不会对人造成伤害；

(2)维护工作量小，无需经常检查；

(3)无需立塔；

(4)有助于提高功率因数。
