应变仪视界网|你真正了解应变仪吗？

应变仪也通常被称为电阻应变仪。线应变仪、箔应变仪、半导体应变仪等。随着变形会发生变化的应变片的电阻值会按照规定的方向粘在试件表面，应变片的电阻值会因试件表面的应变而发生变化。人们用高灵敏电流计来测量电阻值的变化。进而推导出应变值的变化。应变片广泛应用于测试材料的力学性能，如测量材料的拉伸模量，拉伸模量是利用附着在试件表面的应变片测得的外加载荷和应变值来计算的。

测量机械零件、部件或样品应变的仪器。在实验应力分析和静强度、动强度的研究中，应变片用于测量材料和结构的静、动拉、压应变，也可以测量材料和结构上任意点的应变。在机械工业中，它可用于测量涡轮叶片、锅炉结构或内燃机气缸的应力。如果应变仪配有相应的传感器，还可以测量力、质量、压力、位移、扭矩、振动、速度和加速度等物理量及其动态变化过程，也可用于无损应变测量和检验。

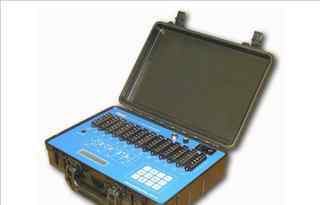

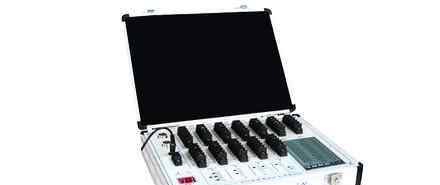

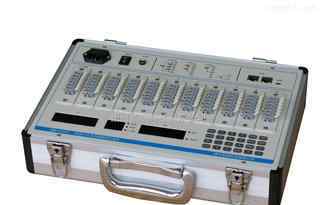

根据频率响应范围，应变仪可分为静态应变仪、静态和动态应变仪、动态应变仪和超动态应变仪。其中，静态电阻应变仪和动态电阻应变仪应用广泛。静态电阻应变仪采用电学方法测量不随时间变化或变化非常缓慢的静态应变。它由测量电桥、放大器、显示仪和读数机构组成。附着在被测元件上的电阻应变片与测量电桥相连。当元件在负载下变形时，测量电桥有电压输出，电压输出由放大器放大，相应的应变值由显示仪指示。静态电阻应变仪一次只能测量一点的应变。进行多点测量时，可提供预调节平衡箱。所有测点的应变片预先连接到平衡箱的各点，然后通过开关逐点切换成应变片。动态电阻应变片用于测量随时间变化的动态应变，其工作频率一般在5 kHz以下。它由测量电桥、放大器和滤波器组成。为了同时测量多个动态应变信号，应变片一般有多个通道，每个通道测量一个动态应变信号。动态应变随时间变化，因此需要记录应变的动态过程。因此，动态应变仪应与记录仪一起使用，记录的结果可以直接反映被测应变信号的大小和变化。一般动态电阻应变仪的输出是电流信号，往往配合光示波器作为记录仪，或者磁带机作为记录仪。
