电力企业是我国的重点行业，对人们的生活和生产有着非常重要的影响。为了保证电力系统运行的稳定性、安全性和可靠性，有必要研究电力系统中发电机保护与断路器的关系，这需要一个合适的配合方案来促进电网的正常运行。但是对于目前的大部分老断路器来说，显然很难满足目前的电力运行要求，需要投入大量的资金进行维护，这不仅会增加经济性。

1断路器跳锁电路

继电器是发电机跳锁电路的根本。在分析了实现跳锁电路的过程后(如图1所示)，图中的TBJ继电器通过电流启动器TBJ/I和电压保护器TBJ/U共同运行来实现控制效果。电流起动器通常有两组触头，一组是TBJ1和TBJ4动触头，另一组是TBJ2和TBJ3动触头和分断触头。移动触点和断路触点相继安装并连接到断路器脱扣线圈电路和断路器上。如果在断路器断开之前，继电器触点SHJ闭合，TBJ将自己保持在闭合的SHJ和TBJ4中，TBJ2和TBJ3的断开可以控制断路器不闭合，从而完成断路器跳锁。

2继电器跳锁技术

2.1当前起始值

在电力系统设计中，继电器跳锁技术的设计需要制定相应的规定范围。电流启动值对于继电器跳锁非常重要，会影响电流启动的可靠性。通常电流启动值要与断路器的跳闸电流有一定的匹配值，一般以1: 2为最大匹配值。如果超过电流，就会引起跳闸。此时需要控制回路电流参数值，一般为TBJ起动电流的两倍以上，以提供可靠性保证。2是可靠性系数值。

2.2电流线圈电压降

结合相关的电流设计法规和标准，确定跳锁继电器电流线圈的压降系数值，以运行时的电路额定电压为依据，压降值保持在5%以内，以保证压降的稳定性。

2.3电压动作值

跳锁电压的动作值应控制在一定范围内，以工作电路的额定DC电压为准，并保持在7/10范围内；DC电源的电压值在运行过程中受到控制，电压值有相关的控制范围规定。电压动作值超过运行电路额定DC电压的1/2，因此可以合理控制电压动作值，以确保DC电源在运行过程中电路接地时不会出错。

2.4接触性能

继电保护装置出口继电器与TBJ的接触性能是一致的。继电保护装置出口中间回路中的继电器触点性能系数值应控制在额定值的1/10以上，回路中的簧片继电器系数值应控制在额定值的7/10以上。它的闭合能力基本上是以DC电路220V和5 A为基准的，如果用毫欧测量接触电阻，其标准值应控制在以下:在0.1Q的基础上，如果用数字万用表测量，其标准值应控制在

2.5绝缘性能

绝缘子对电力系统的可靠性和稳定性具有重要的保护能力，是降低事故严重性的主要系统。在电力系统中，如果触头组断开，电压可以承受1000伏的工频值，保持时间为1分钟；如果某个部件没有电连接，电源频率值为2000伏，保持时间为1分钟。

2.6防跳电路保护变更措施研究

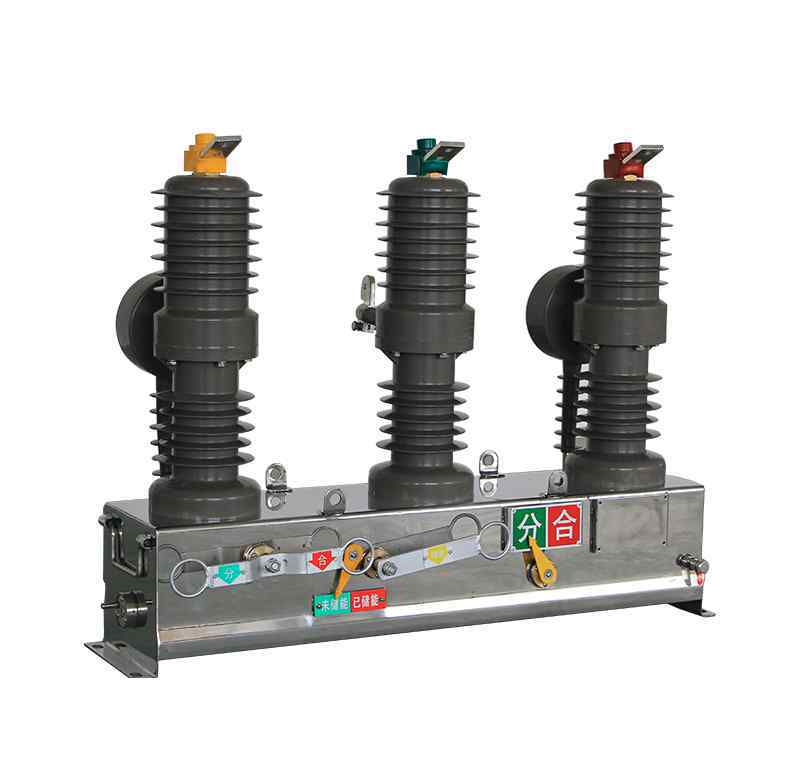

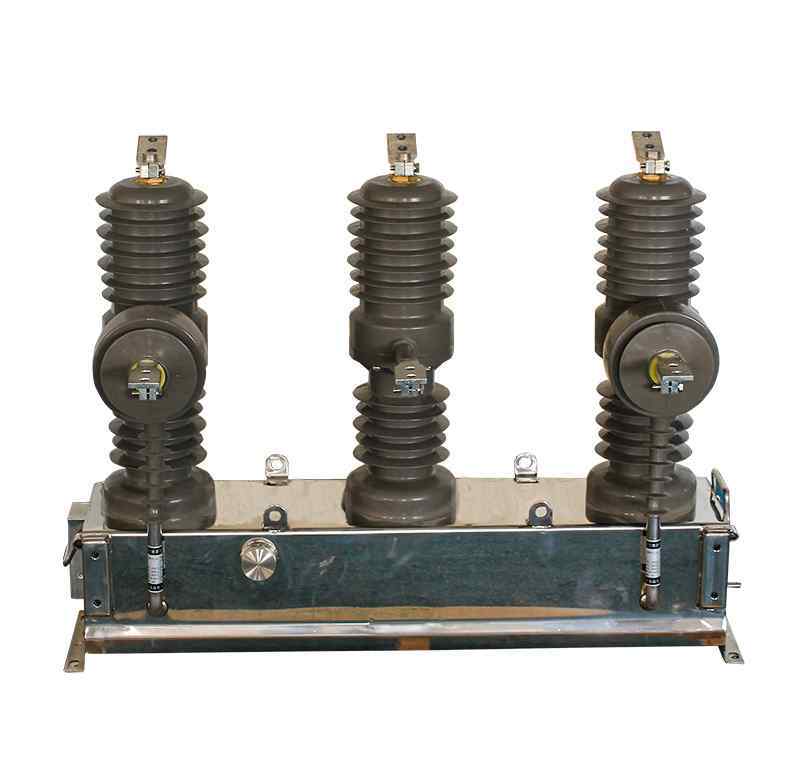

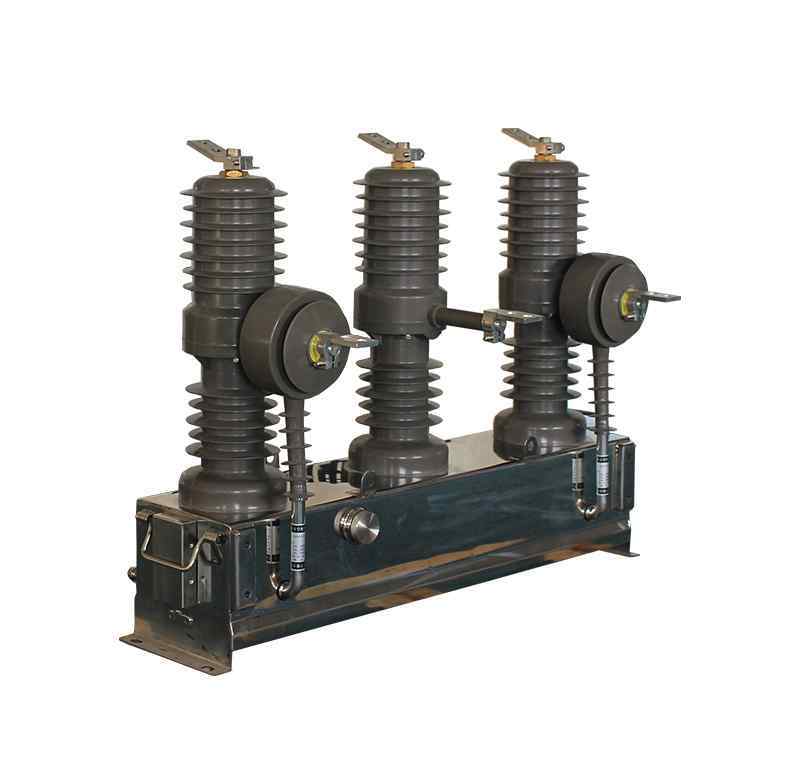

在发电机防跳回路保护变化的研究中，电气防跳回路的主要保护手段应采用WFB811保护屏，发电机出口开路的主要保护手段应采用西门子储能式真空断路器。由于具有防跳功能，很难同时在继电保护中起到保护作用。如果断路器机构用于实施防跳保护，则需要拆除防跳电路。

3.断路器防跳继电器优化配置的研究

3.1案例分析的基本信息

以下是某厂研究发电机保护改造设计环节在使用中的分析案例，主要针对发电机断路器系统的防跳回路，观察回路运行情况和断路器跳闸后的合闸和合闸情况，利用相关实验重新观察防跳回路运行情况。两个结果表明，跳闸后没有合闸和合闸现象，相关指示灯停止工作，然后断路器断开并进行电源运行试验，断路器成功合闸。

在断路器防脱继电器运行过程中，发现断路器脱扣后不会自动闭合。之后，对TWJ电路和防跳继电器进行了测试和分析。结合相关实验数据分析，发现当RTWJ和TWJ电路的电阻为12k Q时，正常工作电压为120V，电路电压为35V，可以实现合闸状态。而且储能电机合闸后开始运行，运行后自动复位，断路器合闸成功，防跳继电器开始运行，断路器合闸，防跳电路恢复正常功能。图2是断路器防跳继电器操作的基本图，供相关研究人员参考。

3.2解决方案分析

采用以下两种常见的解决方案进行分析，比较解决方案的效果(分析参考图为图2)。

方案一:1:K1防跳继电器的线圈接电阻R，其功率值达到最高值范围，并联另一个电阻，电阻值约为2kQ。同时，调整分流以满足运行要求。此时，需要适当调整继电器动作值，以达到与断路器跳闸电流一致的结果。在该方案的实现中，可以使用金属氧化物薄膜电阻，其功率标准在8W-10W之间。在这个方案中，要注意防止电阻断线，所以上面提到的电阻是比较安全可靠的。满足并联要求后，电压值达到28V左右，K1防跳继电器能顺利返回。

方案二:K1防跳继电器采用合闸线圈的针脚32或针脚11作为引线，实现与TWJ路的并联。西门子开关结构比较复杂，操作空比较窄，作为引线使用非常不方便。但这种方案的实施会直接导致防脱扣电路断开，因此在断路器运行过程中需要对合闸回路的整体运行进行监控。

在以上两种方案中，方案1的测试效果相对较好，具有可预测的特点。通过该方案，电厂对各机组实施保护改造，可有效减少类似故障的发生，为电站的稳定运行和安全生产提供更好的保障。

4结论

在我国，对电力系统发电机保护和断路器配合的优化方案的研究越来越受到重视。结合大量的研究、试验和总结，对断路器跳锁装置更有效的措施进行了研究，并在各种电力系统中得到广泛应用，取得了良好的应用效果，值得推广。发电机保护与断路器新的配合方案在很大程度上改革了应用形式，可以有效弥补传统配合方案的不足。在实现过程中，继电器线圈和并联支路构成跳锁继电器的电流启动回路方案，参数容易控制，更换简单快捷，可以更好的开发。
