关键词:电磁继电器,故障分析,故障模式,集成电路故障分析,集成电路电子显微镜扫描
一、样本信息
样品名称:电磁继电器
制造商:松川
型号:833H-1C
二、分析依据
GJB548B-2005微电子器件测试方法和程序
第三,使用设备
立体显微镜
x光透视仪
电磁继电器测试系统
扫描电子显微镜
四.故障描述
样品的额定电压为24V直流,运行时提供27V直流,其线圈有二极管放电电路。继电器外接负载接触器,负载接触器接在刀点和常闭点之间。负载最大电流为2.2A,稳恒电流为0.5~0.6A,样品经历10分钟随机振动,运行中继电器不间歇工作。
动词 (verb的缩写)分析处理
1.目测外观正常的引脚无划痕和划痕。

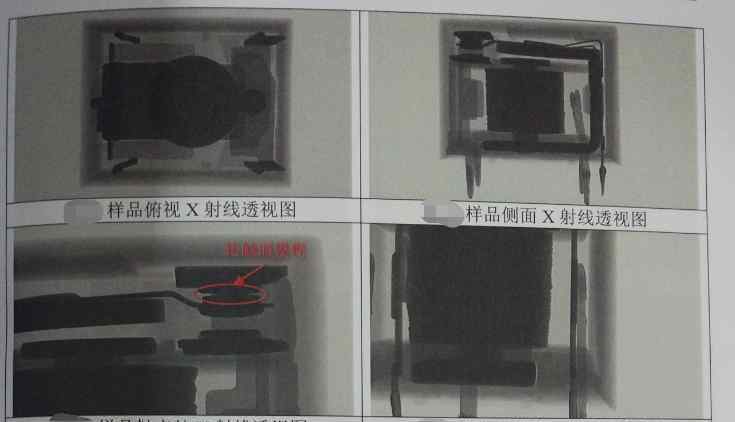

2.X线检查:用X线透视检查样品,未发现线圈和引脚接线异常,未发现内部异物。可见常闭触点与刀点接触面模糊,清晰的接触外缘不直接接触。x射线透视:
3.测量电气参数,所有电气参数都在合格范围内。

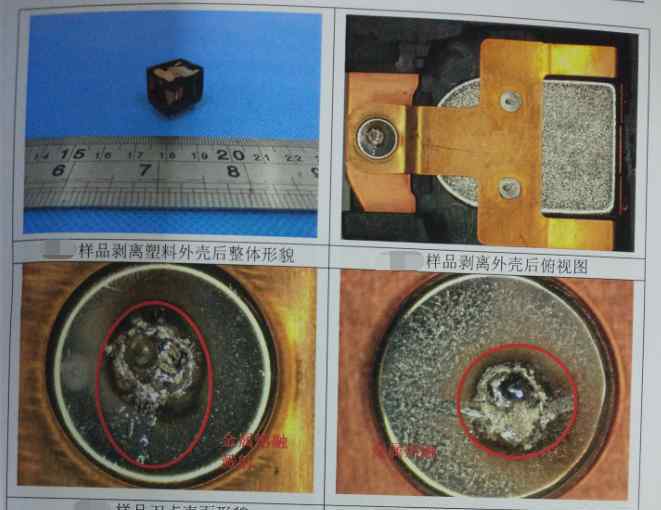

4.内部目测:剥下样品的塑封壳,在立体显微镜下观察其内部结构,明显可见刀尖与常闭触点接触部位发生金属熔化。
5.利用扫描电镜和能谱分析,从样品中分离出工具点和常闭触点。在电子显微镜下观察,可以看到接触面形成凸起的熔体附着力,附着面基本光滑,刀尖一侧的附着上有几个黑点。首先,对切割点黑点处的附着物进行能谱分析,得到元素含量。
广州广电计量测试有限公司(以下简称:广电计量)是集计量、测试认证服务、测试分析、设计整改咨询、科研开发、标准规范编写为一体的全国性、综合性、军民融合型国有第三方计量测试机构。其在计量校准、可靠性和环境测试、电磁兼容性测试、元件筛选和故障分析等多个领域的技术能力和业务规模均处于国内领先水平。中国有20个测量和测试基地。技术咨询经理黄天河区路163号18688445594
不及物动词综合分析
故障产品不间歇性动作,电参数测试后未发现愤怒;x线检查,内部线圈和导线未断裂,未发现机械结构导向和导向块,常闭触点和触点接口不清晰;打开样品壳检查内部,没有发现异物,可以看到常闭点和叶片接触面上的金属熔化和生产飞溅;能谱分析表明,熔融材料主要为接触金属银,未发现大面积腐蚀污染。接触金属熔化是接触粘附的特征。结合故障现象,触点粘连导致继电器不动作,粘连的触点被振动分离,在两端接触面留下熔渣,继电器动作和参数恢复正常。接触金属的熔融飞溅是由高热引起的,通常是由接触点火引起的。
七.结论
故障样本的故障原因是继电器的常闭触点与刀尖处的金属熔合。

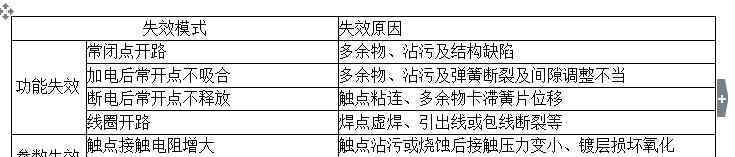

电磁继电器的常见故障模式
常见故障元件:单片集成电路、混合集成电路、微波器件和元件、晶体元件、光电器件、电缆、电连接器、分立器件、电阻、电位器、电容、电感、晶体和晶体振荡器。
