强电电缆 电缆的4种敷设方式是有学问的,你知道吗？

一个

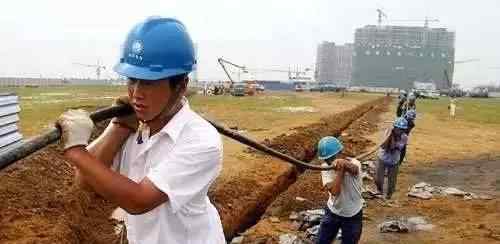

直接铺设需要注意什么？什么情况下采用？

直接敷设时，需要考虑电缆是否容易被外力损坏。

1.如果影响不大，直接铺就可以了。

2.如果可能会有一些比较大的冲击，但是强度可以控制在一定范围内，可以考虑装甲直埋。

3.如果外力较大，需要使用保护套管，可以在当地设置。

直埋电缆敷设的优缺点:

优点:铺设方便，节省材料和劳动力，

缺点:维护不方便。如果需要维护，需要挖掘覆土。只建议在不考虑维护或者不接受维护的地方使用。直埋时一般要垫黄沙。

问题1:直埋电缆接地时如何查找故障点？

回答:用巡线测试仪。

问题2:直埋电缆是否需要做电缆井？

问题补充:厂区电缆敷设直接埋铠装电缆。交叉路口和车间配电室需要加电缆井吗？市政10KV电缆进厂区有必要加电缆井吗？

答:6根及以下的电缆可不设电缆井，应多设电缆，以便更换和增加。市政10KV电缆进入厂区无需设置电缆井，但可从端柱引下，直接埋至高压配电柜。

问题3:施工现场临时电缆如何敷设？

问题补充:新建厂房、施工变压器、高压线距离施工中心较远。由于是钢结构厂房，不能使用框架空线，以免与钢结构安装冲突。只有低压电缆可以从变压器引至施工现场的一级配电箱，然后分配至现场各施工单位的二级配电箱。这种低压电缆怎么敷设？是直埋还是直接放在地上？

答:严禁直接躺在地上。这条低压电缆是直埋的。

二

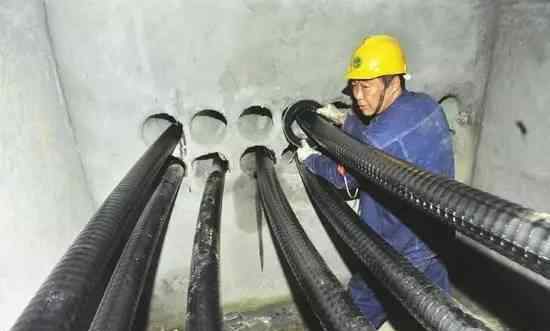

穿水管需要注意什么？什么情况下采用？

与直埋相比，通过管道敷设电缆更便于后期维护和添加线路。对于通过管道敷设的电缆，可以考虑一些备用管道，为将来的线路维护和容量增加做准备。

1.穿管敷设时，当线路转角较大或直线段间距较长时，需要考虑设置电缆井。

2.电缆数量少、线径小时，可采用电缆手井；

3.当电缆较多，线径较大时，需要考虑设置电缆人孔。电缆井可按图集方法进行。除了图集法，很多小穿越井也可以直接砌砖或混凝土。此时，底部应设置渗水孔。

4.目前铸铁管、钢管、聚乙烯管、尼龙管、碳素管等比较多。，可以根据需要选择。单芯电缆通过金属管时应注意涡流的影响。

三

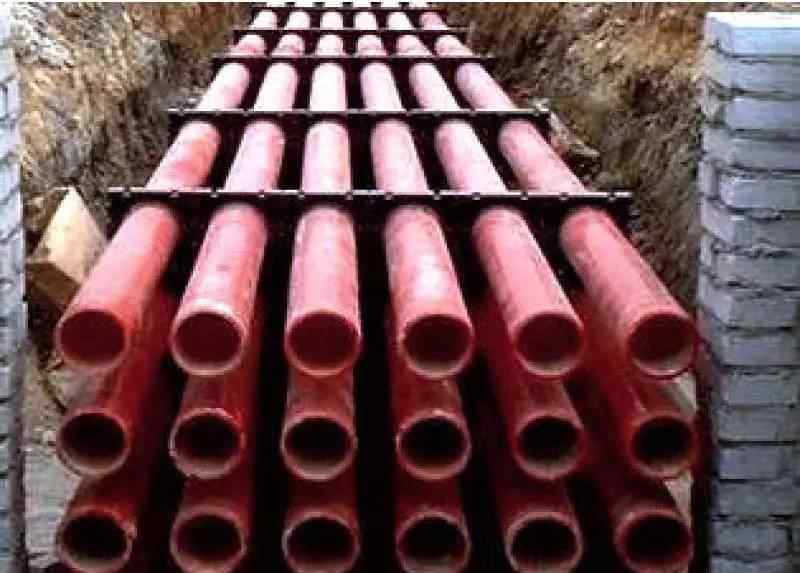

引流需要注意什么？什么情况下采用？

管道敷设主要用于线路多、线路集中的地区。相对来说，铺管更方便，更节省材料。

问题1:室外敷设的电缆是一排管道，一根电缆，还是多根电缆可以排成一排？

答:每根管子只能穿一根电缆。除发电厂、变电站等重要场所外，同一台电动机的所有回路或同一台设备的低压电动机的所有回路，每根管道内不得组合3根以上的电力电缆或多根控制电缆。详见GB 50217-2007 P32 5.4.4。

问题二:排气管铺设深度不够。我该怎么办？

答:如果区内无交通，埋深不小于0.5m。如果有更多的车辆通过，可以在排气管上加防护板。或者采用厚壁钢管敷设或电缆沟。如果地下室顶板只覆盖70~80 cm的土，井深1.3m就应该降低顶板，但这意义不大，因为电缆井的排水问题很难解决，也很少有人关注。

问题3:高压排水管和弱电管，敷设问题？

十几条。高压电缆有八根以上，不能直埋。我采用了排气管敷设。但是现在有一个问题，就是弱电也是通过管道敷设的，那么强电管道和弱电管道可以一直布置吗？)

回答:尽量不要一起排队。做小型市政工作时，尽量在道路两侧设置强弱电管道。如果偶尔有交叉，建议按照规范间距要求执行。可以参考图集，如地下通信电缆敷设05X101-2。

问题4:室外电缆混凝土管敷设？

后，发现以下问题:

1.由于现场其他管线的影响，除直井外，所有电缆排水工程的检查井均不能按图集所示尺寸进行尺寸标注。不知道有没有什么合理的解决办法。

2.关于窨井排水。根据人民法规的要求，人孔井应设置集水坑，但不知道采用什么方法进行集中排水。

3.人孔井间距按规范要求为150m，图集为50m。不知道以哪个为准，还是有其他规定。

4.有没有其他图集可以参考，除了标准井，可以自己设计井的形状和大小吗？

回答:

1.非标准井可根据需要设计；

2.对于井眼中的排水，如果有条件设置排水泵，应设置排水泵。如果无法设置排水泵，应在集水坑底部设置溢流孔。不要用混凝土封闭，让水自然渗透，但要看当地的地下水位；

3.我一般按50~70考虑窨井间距；

4.个人认为小直辖市分布不一定要按图集要求做井，可以不规范；

5.混凝土排水管未做过，但请参考GB50217-2007 P32 5.4.6第5.4.6条关于使用排水管注意事项的要求

四

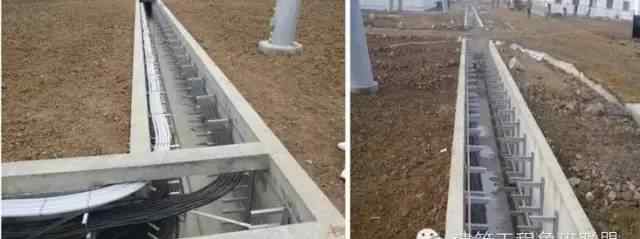

电缆沟敷设需要注意什么？什么情况下采用？

注意电缆沟敷设。不同电压等级的电缆应设置不同的支架。注意电缆沟本身的排水措施。并考虑防止老鼠等小动物进入的措施。

问题1:电缆沟需要敷设多少根电缆？

答:根据《办法》2009年6.10，建议8管以下采用直埋，8~12管采用排气管，12~18管采用电缆沟，18管以上采用电缆隧道。”以上都是建议，可以结合实际工程参考，但不那么固定。至于电缆沟和电缆隧道，不是电缆数量的区别，而是维护和重要性的区别。

主要取决于工程条件、环境特点、电缆类型和数量等因素，满足运行可靠、维护方便、技术经济合理的要求。不确定是否有强制性指标要求。具体方案确定请参考GB 50217-2007 P28第5.2节的相关内容。

问题2:电缆沟敷设的电缆载流量如何计算？

回答:

网友1:

网友2:

问题3:敷设高压电缆的电缆沟有深度要求吗？

答:没有要求。电缆沟的深度根据电缆数量和电缆类型确定。比如有控制电缆，低压电力电缆，高压电力电缆。一般有三层，每层之间的距离一般为250~300，以此来确定高度。

问题4:母线槽能否沿电缆沟敷设？

，低压配电室位于医院地下。为了节省投资，我想用母线槽沿电缆沟敷设到建筑物的地下配电室。不知道是否可行？)

答:应该可以采用符合相应IP等级要求的密集总线。比如西门子有可以水下铺设的公交车。但是采用密集母线的成本会比较高，需要综合考虑选择干式变压器和母线哪个更好。个人建议采用干式变压器，放在室内。维护工作量会更小，故障率会更低。

问题5:在没有支撑的情况下，电缆沟可以敷设多少根电缆？

答:一般需要括号。没有支架，电缆沟内的电缆维护会比较麻烦。如果工程小，电缆数量少，不设也可以，但是散热条件会差一些，沟里有水，也会影响电缆。

问题6:高压电缆和低压电缆能否敷设在同一电缆沟内？

答:可以敷设在电缆沟内。具体要求见GB 50217-2007 P24 5.1.3第5.1.3和5.1.4条的要求

问题7:电缆沟与道路平行。铺设距离是多少？

答:这主要是考虑电缆沟盖板的应力。如果压力没有问题，就没有问题。一般设置在人行道或者机动车不经过的地方。

问题8:电缆沟敷设电缆需要铠装电缆吗？

答:直埋电缆不强制铠装，电缆沟更不强制铠装。根据不同的环境要求，一般没有强制性要求。

问题9:高压电缆和低压电缆在同一侧支架上分层敷设时，电缆沟内的最小距离是多少？

回答:用金属板把弱电缆分开，同时把金属板接地！最好将铁板垫在顶部支架上，铁板接地，弱电电缆放在铁板上。

根据GB 50217-2007 5.1.3中5.1.3第1条的规定，高到低电压等级的电力电缆、高到低电压等级的控制和信号电缆、通信电缆应按“自上而下”的顺序安装。根据GB50054-2011表7.6.23。
