泵是输送或加压液体的机器，也是化工厂中最常见的化工设备。只有彻底了解每台泵的内部结构和主要性能，才能在面对泵的选择时做出更好的判断。

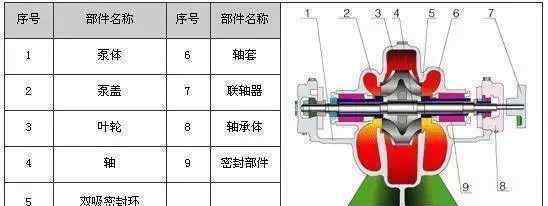

1.s型单级双吸中开式泵

S型单级双吸卧式开式离心泵的吸入口和排出口都在泵的轴线以下。检修时，只要打开泵盖，就可以拆下所有零件进行维护。s型泵主要由泵体、泵盖、轴、叶轮、密封圈、轴套和轴承部件组成。

主要用于输送不含固体颗粒的清水或其他理化性质与水相似的液体。适用于工业和城市给排水、农田排灌。

产品特性:

密封系统:可选机械密封和填料密封，采用内循环冷却润滑；

大流量高效率:双吸叶轮具有大流量高效率的特点；

可更换轴套:轴套作为易损件，保护轴，延长泵的使用寿命；

密封圈:密封圈作为易损件，可以提高泵的效率，延长泵的使用寿命。

工作条件:

流量范围:30 ~ 6500米/小时

头部高度范围:8 ~ 140米

中温:-20℃ ~+80℃

环境温度:≤+40℃

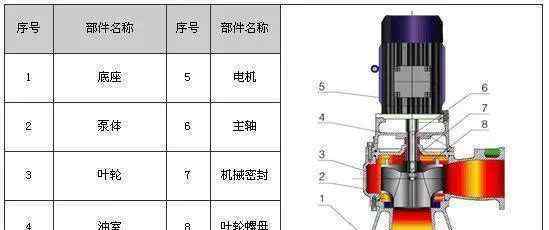

2.撕裂污水泵

AS潜污泵的主要部件由叶轮、泵体、底座和潜水电机组成。水泵轴和电机轴是同一个轴，由于水泵位于整个污水泵的最低端，所以可以最大限度地泵送剩余污水。

AS潜污泵有撕裂结构，可以撕裂切断纤维等物质，然后顺利排出。因此，这种类型的泵特别适用于输送含有长纤维的污水。

产品特性:

耐用防水电缆:耐污染重负荷橡胶护套软电缆，填充树脂，压紧固定，永不松动，长期可靠。

双密封双保护:双机密封串联布置，实现双重保护，保证电机安全。

多通道检测和多通道保护:配有控制柜、油水探头和浮子开关，可实时检测，实现报警、停机和保留故障信号的功能，使潜水电机安全可靠。

维修方便:可采用双导轨耦合装置，使泵在起降时无需水下作业，维修方便，省时省力；专用电控柜实现了自动报警、停机和故障信号保留功能，可大大提高维护效率。

全工况运行:特殊液压设计的泵在所有工况下都不会过载。

工作条件:

流量范围:6 ~ 180米/小时

头部范围:3 ~ 17m

转速n: 1450 ~ 2900转/分

环境温度t: ≤+40℃

中温:-15℃ ~+60℃

中密度:≤ 1.3x103kg/m

中等酸碱度范围:5 ~ 9

系统最大工作压力:≤ 0.6mpa。

3.GDL立式多级泵

GDL是立式单吸多级管道离心泵，其排出口位于同一直线上。产品符合JB/T2727-93《立式多级圆柱离心泵的类型和基本参数》。

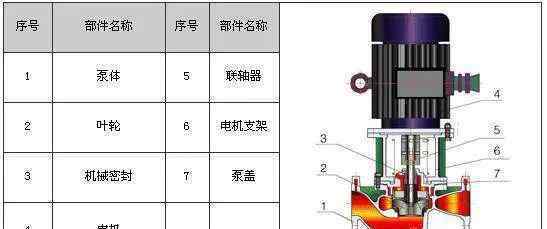

4.IHG立式化学泵

IHG立式管道化学泵广泛应用于石油、化工、纺织印染、制药、食品、冶金、电站等输送腐蚀性介质和有特殊要求的介质。产品符合GB5656-1994《离心泵技术条件》。

5.WL立式污水泵

WL立式排污泵是立式单级单吸蜗壳泵，其叶轮采用双通道结构，可通过泵直径5倍的纤维材料和直径50%的固体颗粒。产品符合JB/T6535-92《离心污水泵技术条件》。

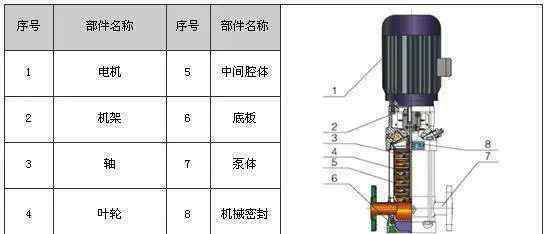

6.冲压多级离心泵

冲压多级离心泵的叶轮、泵壳及主要附件均采用不锈钢制造，流道通畅，效率高，避免二次污染。

产品特性:

维护方便:采用立式管道结构，进出口处于同一水平，泵的进出口可以像阀门一样安装在管道的任何位置和任何方向，安装维护非常方便。

无水污染:主要溢流部位采用不锈钢冲压，重量轻，干净卫生。它是一种绿色、环保、节能、运行成本低的理想水泵。主要溢流部件均采用不锈钢冲压而成，光滑的溢流部件效率高，损耗少，故障率低，配件使用寿命长，整机运行维护费用少。

工作条件:

介质:冷热清洁，不易燃易爆液体，无固体颗粒或纤维。

流量范围:2 ~ 32m/h

水头范围:15 ~ 195米

液体温度:中温:-15℃ ~+105℃

环境温度:≤+40℃

系统最大工作压力:≤ 2.5mpa。

7.立式和卧式恒压消防泵

恒压消防泵主要用于工业和民用建筑的固定消防系统的供水，也可用于消防和生活共用的供水系统以及建筑、市政、工矿、锅炉供水等各种场合。

产品特性:

变流量稳压:当泵从零流量变为所需最大流量时，扬程变化在5%以内，在小流量或零流量时不过压，避免了普通离心泵在小流量时过压，无法在消防现场大流量供水的现象。

高效节能:利用CFD计算流体力学，分析计算泵内压力分布与速度分布的关系，优化泵的流道设计，保证泵具有高效的水力剖面，改善泵的水力剖面

效率。泵体、泵盖、叶轮等溢流部件采用树脂砂板模具成型，保证了泵的外观、流道尺寸和液压效率。

运行稳定、安全、可靠:电机与泵直接相连，简化了中间传动结构，增强了运行的稳定性，使机组运行稳定、安全、可靠。

不锈钢轴套:轴的机械密封部位比较容易生锈。直联泵的轴一旦生锈，机械密封很容易失效。XBD和XBD泵配有不锈钢轴套，以避免腐蚀，提高轴寿命，降低运行和维护成本。

用户方便，节省投资:由于泵和电机同轴，简化了中间传动结构，基建投资比普通泵少20%。

工作条件:

转速:1500/3000分钟

中温:≤+80℃

流量范围:5-80升/秒

压头范围:0.3 ~ 2.0兆帕

系统最大工作压力≤ 3.0mpa。

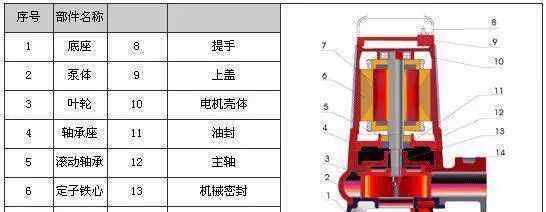

8.水冷低噪音泵

水冷式低噪声离心泵不仅具有管道泵运行平稳、结构简单、易于维护、占地面积少的特点，而且具有较低的噪声。适用于输送清水或其他理化特性与清水类似的液体。

产品特性:

高效节能:利用CFD计算流体力学，分析计算泵内压力分布与速度分布的关系，优化泵流道设计，保证泵高效水力剖面，提高泵效率。

低噪音:由于采用水冷电机，消除了电机* *端的风叶，SG泵噪音比普通管道泵低3 ~ 5%。

自冷却结构:冷却水不仅可以冷却电机外壳，还可以冷却电机的上下轴承，不仅改善了轴承的工作环境，延长了轴承的使用寿命，而且由于电机的充分冷却，提高了电机效率。

免维护结构:水冷电机轴承采用封闭式轴承，免去了轴承日常维护的后顾之忧。

可靠的使用寿命:机械密封的基础部分一般采用橡胶波纹管结构，传统机械密封中轴上的密封由O型圈的线密封改为橡胶部件的双面密封，提高了密封效果。

户外使用:防护等级高，可户外使用。

工作条件:

流量:2 ~ 1400米/小时

水头:5 ~ 80米

中等温度:

环境温度:≤+40℃

9.立式化学屏蔽泵

立式化学屏蔽泵主要由泵体、叶轮、屏蔽电机等组成。采用全新的静密封结构，确保工作环境不受污染。

主要用于输送石油、化工、纺织印染、制药、食品、冶金、电站、原子能等行业的腐蚀性介质和有特殊要求的介质。

产品应符合GB/T5656-1994《离心泵技术条件》。

产品特性:

高效节能:利用CFD计算流体力学，分析计算泵内压力分布与速度分布的关系，优化泵流道设计，保证泵高效水力剖面，提高泵效率。

静密封结构:电机屏蔽，无动密封，保证工作环境不受污染；

低噪声:采用静态噪声设计方法，减少噪声污染，噪声比一般管道泵低3 ~ 5%；

安装维护方便:管道设计，进出口直径相同且在一条直线上，安装维护方便，日常维护非常简单；

整机性能好:采用先进的双节流环平衡方式，轴向力平衡效果好，有效降低电机故障率，提高运行可靠性；平衡精度高，转子零件动平衡精度为G1.0

防爆结构电机为防爆电机，适用于各种易燃易爆介质运输场合。

工作条件:

流量:2 ~ 375米/小时

水头:11 ~ 88米

中温-50+95℃

环境温度≤40℃

系统最大工作压力≤ 1.2mpa。

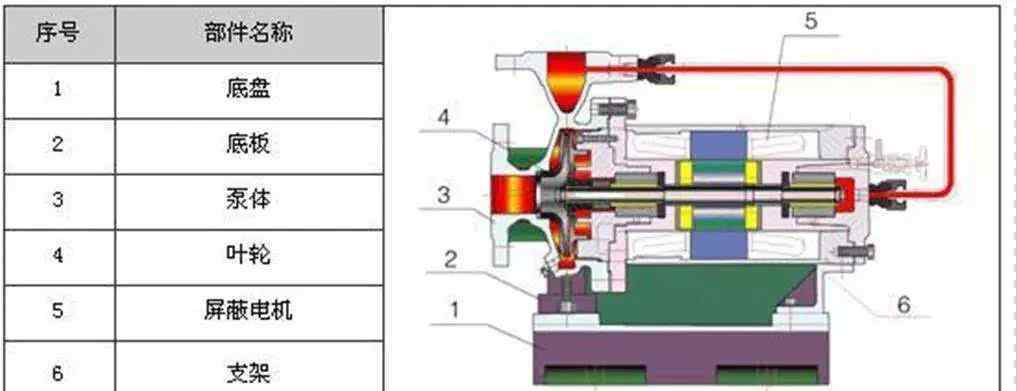

10.卧式化学屏蔽泵

卧式化学屏蔽泵主要由泵体、叶轮、屏蔽电机等组成。采用全新的静密封结构，确保工作环境不受污染。其性能符合GB/T5657-94《三级离心泵技术条件》标准。

主要用于石油、化工、纺织印染、制药、食品、冶金、电站、原子能等腐蚀性介质和有特殊要求的介质。

产品特性:

高效节能:利用CFD计算流体力学，分析计算泵内压力分布与速度分布的关系，优化泵流道设计，保证泵高效水力剖面，提高泵效率。

静密封结构:采用全新的静密封结构，出厂时进行严格的密封试验，确保工作环境不受污染。

低噪音:采用静态噪音设计方法降低噪音，比普通泵低3 ~ 5%。

材料:与介质接触的零件由优质不锈钢制成，耐腐蚀，使用寿命长。

维护方便:水平安装，后门开启结构，维护方便，日常维护简单

整机性能好:采用先进的双节流环平衡方式，轴向力平衡效果好，有效降低电机故障率，提高运行可靠性；平衡精度高，转子零件动平衡精度为G1.0

工作条件:

流量:2 ~ 375米/小时

水头:12.5~80米

泵送介质温度为-50℃~+95℃

环境温度≤40℃

系统最大工作压力≤ 1.2mpa。

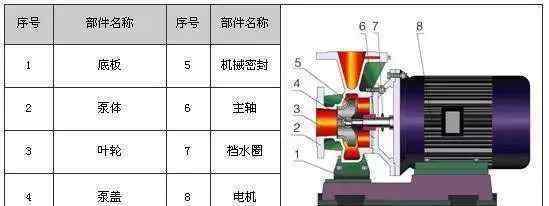

11.卧式离心水泵

单级单吸卧式离心泵，叶轮安装在电机延长轴上，具有运行稳定、结构简单、维护维修简单、安装方便、占地面积小的特点。产品符合GB/T5657-1994《离心泵技术条件》

产品特性:

运转平稳:泵轴绝对同心，叶轮良好的动静平衡，确保运转平稳无振动。

不漏水:不同材质的硬质合金密封，保证不同介质运输时不漏水。

低噪音:两个低噪音轴承支撑的水泵运转平稳，除电机微弱噪音外基本无噪音。

故障率低:结构简单合理，关键部件采用国际一流质量匹配，整机无故障工作时间大大提高。

易于维护:更换密封件和轴承简单方便。

占地更经济:卧式单级离心泵水平吸垂直排，立式单级离心泵可双向布置安装，节省空间。

工作条件:

转速:2900转/分或1450转/分

吸入口直径:50 ~ 200毫米

流量:6.3 ~ 400米/小时

水头:5 ~ 125米

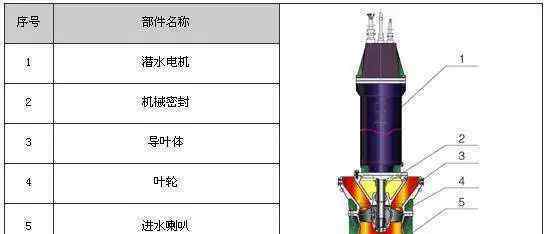

12.轴向潜水泵

轴流式潜水泵和混流潜水泵主要由泵体、叶轮和潜水电机组成。电机和泵头同轴，形成一个整体。电机和泵用机械密封隔开，电缆入口用进口密封密封，使整个电机处于良好的密封状态，整机在水下运行。

整机内部有漏电、温升保护装置，保证运行安全可靠。可调叶片，流量和升力变化范围大。

产品符合JB/T10179-2000混流和轴流泵。

广泛应用于农田水利设施、城市防洪供水、轻度污水排放和调水工程。特别适用于水头变化范围大的场合。

产品特性:

多通道检测和多通道保护:油水探头和浮子开关可实时检测，并可实现报警、停机和保留故障信号的功能，使潜水电机安全可靠。

抗扭装置:电机启动力矩的反作用力矩往往使整个机组反转，东方特色的抗扭装置很容易解决这个问题。

耐用防水电缆:采用耐油重橡套电缆，出线处采用特殊密封结构，防止漏电，保证长期可靠性，电机腔内不结露。

安全可靠:两套以上独立机械密封，特殊摩擦副材料上下串联，提供多重保护，使用寿命长，实用可靠。

安装方便，投资少:电机和泵合二为一，无需进行现场费工、复杂的轴心对中安装过程，安装非常方便；由于水泵在水下运行，可以大大简化泵站的建筑结构工程，减少安装面积，节约泵站工程总造价30 ~ 40%。

工作条件:

流量:670 ~ 28000米/小时

水头:1.0~20m

介质温度≤50℃

环境温度≤40℃

13.AY离心油泵

AY离心油泵可用于输送具有一定粘度的介质，如介质温度不超过450℃的无固体颗粒的石油和化工产品。

产品特性:

高标准要求:AY泵严格按照美国石油工业协会最新的第8版API610进行设计，高于第6版API 610。

耐高温结构:泵体采用中心支撑结构，防止高温下材料蠕变引起的泵体应力集中和变形。冷却腔设置在支撑框架、泵盖、悬架和轴承处。

膜片联轴器:具有体积小、重量轻、承载能力大、传动效率高、传动精度高等特点，适用于有油有水的高低温场合。细长的结构保证了电机在维护过程中不会移动，管道可以拆卸。

机械密封:可根据不同工况选择单面机械密封、双面机械密封、金属波纹管机械密封，密封可靠。

轴承:轴承采用单列径向轴承配合两排推力轴承，承载能力大。设计寿命长，润滑方式为稀油润滑。

全密封轴:轴用密封垫和“O”形圈密封，保证轴不与介质接触，延长轴的使用寿命。

工作条件:

9米/小时~ 500米/小时

水头:38m ~ 650m

中温:-45℃ ~+450℃

环境温度:≤+40℃

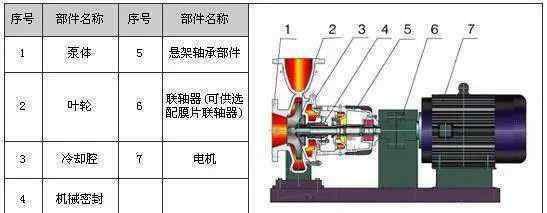

14.CZ卧式化学工艺泵

CZ卧式化工流程泵为单吸单级结构，水平悬挂，径向部分，后门开启。如果采用加长联轴器，维修泵可以在不移动电机和拆卸管道的情况下拆卸和组装。它可以输送具有一定腐蚀性和一定温度的液体。

产品特性:

双涡卷:部分大直径高扬程泵采用双涡卷设计，有效解决了大直径高扬程泵径向压力过大的问题。

冷却腔:泵盖设计有水冷腔，消除了输送介质温度高时对机器密封和轴承的不利影响。

机械密封:可根据不同工况采用单端面、双端面或金属波纹管结构，密封性能可靠。

后叶片:叶轮背面设有后叶轮，可与平衡孔一起平衡轴向力，降低轴封腔内压力，改善轴封工况。

轴承:轴承为强化重载型，用稀油润滑，承载能力强，使用寿命长。

联轴器:可选用弹性销或膜片联轴器，承载能力大，传动效率高。

全密封轴:轴由轴套前后的叶轮、垫片、O型圈密封，保证轴不与介质接触，从而延长轴的使用寿命。

高承载能力:该泵的设计承载能力为2.5兆帕，高于IH泵的1.6兆帕。

工作条件:

流量:13 ~ 2000米/小时

水头:14 ~ 160米

温度:-80℃ ~+140℃

+140℃ ~+300℃

直径:32 ~ 300毫米

环境温度:≤+40℃

系统最大工作压力:≤ 2.5mpa。

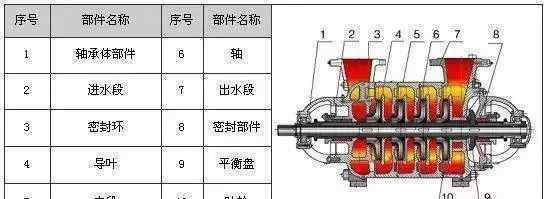

15.DG多级泵

DG泵是卧式单吸多级分段离心泵。该系列泵具有效率高、性能范围广、运行安全稳定、噪音低、使用寿命长、安装维护方便等特点。

用于输送清水或其他理化性质与水类似的液体，也可通过改变泵流部件的材料和密封形式，增加冷却系统，用于输送热水、油、腐蚀性或研磨性介质。

产品特性:

效率高，安装维护方便:采用高效节能的液压模型。该系列泵具有效率高、性能范围广、运行安全稳定、噪音低、使用寿命长、安装维护方便等特点。

轴封:采用软填料密封或机械密封，密封安全可靠，结构简单，维护方便快捷。

整机使用寿命长:轴为全密封结构，保证不与介质接触，不腐蚀，使用寿命长。

工作条件:

流量范围:6.3 ~ 500米/小时

落差范围:50 ~ 680米

中等温度:

转速:1480 ~ 2950转/分

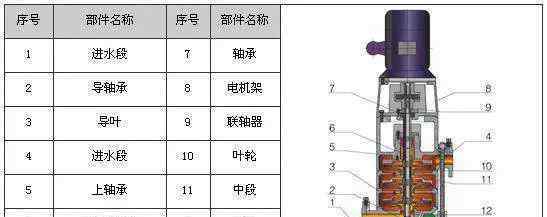

16.DL多级离心泵

DL立式多级离心泵，其吸入口和排出口分别位于进口段和出口段。转子组件由轴、叶轮、叶轮挡套、轴套等部件组成，进水段、中段和出水段用拉紧螺栓连接。

轴封采用软填料密封或机械密封，由平衡室内的加压水润滑和冷却。产品符合JB/T2727-93《立式多级离心泵的类型及基本参数》。

产品特性:

结构新颖，运行可靠:取消了平衡鼓，轴向力液压平衡，彻底解决了平衡鼓易腐蚀、易卡死、易磨损的问题，运行更加可靠。

运行维护费用少:采用可靠的机械密封，故障率低，运行维护费用少。

运行稳定、噪音低:由于电机转速低，系列泵具有运行稳定、噪音低的特点。

独特的组件，降低噪音:独特的液压组件设计，良好的过流性能，最大限度地降低流量噪音。

工作条件:

流量范围:2 ~ 380米/小时

水头:5 ~ 230米

转速:1480转/分

中温:-15℃ ~+105℃

环境温度:≤+40℃

系统最大工作压力:≤ 2.5mpa。

17.GDL多级离心泵

GDL是立式、单吸、多级、分段管道离心泵，其吸入口和排出口位于同一直线上。转子组件由轴、叶轮、叶轮挡套、轴套等部件组成，进水段、中段和出水段用拉紧螺栓连接。轴封由平衡室内的压力水进行机械密封、润滑和冷却。

产品特性:

安装维护方便:管道安装和进出口可以像阀门一样安装在管道的任何位置和任何方向，安装维护非常方便；

外形美观:采用不锈钢护套和管道结构，外形美观；

运行维护费用少:采用可靠的机械密封，故障率低，运行维护费用少；

成本低:采用高速电机，该系列泵具有重量轻、体积小、成本低的特点；

独特的组件，降低噪音:独特的液压组件设计，良好的过流性能，最大限度地降低流量噪音。

工作条件:

流量范围:1.4 ~ 194米/小时

水头范围:20 ~ 230米

转速:2900转/分

环境温度t: ≤+40℃

中温:-15℃ ~+105℃

系统最大工作压力:≤ 2.5mpa。
