卸料平台 悬挑式卸料平台（安装规范）

提示:

一、悬臂卸载平台的基本介绍

一般的悬臂卸料平台由一个成型的物料平台、钢丝绳及相应的嵌在结构中的扣环、锚环和拉环，以及一些起固定作用的小配件组成。卸载平台的施工必须由专业技术人员按照现行规范进行设计，并编制专门的施工方案，方案中还应反映计算和图纸。施工前，应对作业人员进行相应的安全技术交底，并对卸货平台及周围环境进行检查，采取安全防护措施。

成型台的组成:

1、悬臂梁

2.次级光束

3.上部防护栏杆、踢脚板和防护钢板

4、花纹钢板分本免费下载施工技术资料

5.斜拉环

根据目前的规范和卸载平台的使用情况，悬臂卸载平台的各个部分的制造和安装都有相应的要求。此外，建筑结构上预埋拉环、悬挑梁锚环和钢丝绳的连接固定也有相应的要求。

二、悬臂卸料平台各部分的安全知识

1、悬臂梁、次梁和楼板之间预埋锚环并固定

卸载平台主框架由悬臂梁和次梁焊接而成。悬挑梁和次梁的型号根据施工需要选择，并体现在施工方案中。主梁的强度一般不低于18 #槽钢。

注意:

楼板上预埋的钢锚环可作为主悬臂梁的锚环和斜拉钢丝绳的吊环；

U型环不应嵌入结构的外伸部分。

2.悬臂主梁、次梁和楼板的预埋锚环及其固定

这样做是错误的。免费下载施工技术资料

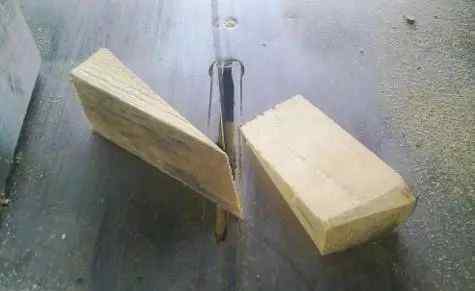

悬挑梁和锚环的正确固定方法是用木方堵住它们之间的缝隙，用两个木楔将上部预埋固定。每个主梁都应该有两个锚环。

3、钢丝绳打结、扣固定和钢丝绳与各部分接触

钢丝绳的型号应严格按照施工方案的要求进行选择和配备，一般不应少于18根。

设置斜拉钢丝绳时，斜拉钢丝绳与卸载平台底面的夹角应大于45°，设置在卸载平台主梁上的四个拉环应与嵌入建筑物内的拉环对应连接。绳夹的数量和间距应根据相应的规范进行设置。

4、钢丝绳打结、扣固定和钢丝绳与各部分接触

夹绳板应在钢丝绳长头的一侧，其间距不应小于钢丝绳直径的6倍，一般为6-7倍。当钢丝绳与结构边缘、结构梁等硬质材料接触时，应在接触处加软保护。

5.悬臂卸载平台上的保护

卸载平台的底部通过在主梁和次梁上焊接花纹钢板进行密封，不得有缝隙。

卸载平台的两侧和前部应设置高度大于1.2m的固定防护栏杆，立柱应焊接在主框架梁上，防护栏杆的内测量用铁皮密封。点击此处免费下载施工技术资料

6.密封悬臂卸载平台和结构边缘或外部框架之间的间隙

卸载平台与结构侧或外框架之间的间隙可根据不同情况进行封闭，应保证操作人员行走的安全，避免出现坠物的情况。同时，卸载平台周围的安全防护必须牢固到位。

7.悬臂卸载平台的限载板

方案中明确了卸料平台的装载能力，卸料平台的防护栏杆上应挂有限载卡。限载板的内容如图，应明确说明卸载平台能承载的各种物料的具体数量。此外，应重视工人的安全教育，并在卸载平台的使用过程中加强监督。

悬臂卸载平台验收

悬臂卸料平台必须严格按照专项施工方案设置，各部分构件如钢丝绳、扣件、工字钢等应能提供有效证书或质量证明，且必须满足强度要求。架设完成后，由相关责任人员组织对悬臂卸料平台进行检查验收，完成纸质资料，签字挂牌后方可投入使用。

同时，在日常使用过程中，应定期检查卸载平台，如发现问题，必须相应停机整改，以确保卸载平台的安全使用。

3.悬臂卸料平台事故原因分析

卸货平台施工事故的原因关系

本文对近年来86起卸料平台施工事故的原因进行了调查，并形成了统计数据，得出以下特点:

最后，我们来看一个实际案例。有哪些安全隐患？可以在评论区回复。大家一起聊聊吧！
