通用型压力变送器 通用型压力变送器

工作原理

在单晶硅片上扩散一个惠斯通电桥，在被测介质的压力下，电桥壁的电阻值发生变化，产生差分电压信号。该信号由专用放大器转换成标准模拟信号或数字信号。

压力变送器产品的特点

采用进口扩散硅压力传感器和先进的隔膜隔离技术

放大电路采用进口美国BB集成芯片，宽电压供电

结构紧凑，安装方便

截止干扰设计，抗干扰能力强，防雷

接线反向和过压保护、限流保护

精度高、稳定性好、响应速度快、耐冲击

适用地点

适用于室内、液体或气体压力测量，非防爆一般场所。

性能参数

测量介质:液体或气体

整体材料:隔膜316s不锈钢，工艺连接件304不锈钢

压力范围:-100kPa~0~100MPa

压力模式:表压、绝对压力和负压

输出信号:4 ~ 20mA，0 ~ 5VDC直流，0 ~ 10VDC直流，1-5v直流，RS485

电源:9-36伏直流电

精度等级:0.1%FS，0.25%FS

介质温度:-40 ~ 85℃

环境温度:-40 ~ 85℃

抗震性能:25g

过载能力:200%FS

响应频率:≤500赫兹

稳定性能:0.1% fs/年

温度漂移:0.01% fs/℃

防护等级:IP65

最大功率:电流型≤0.02Us电压型≤0.008Us数字型≤0.015Us注:Us=电源电压

负载特性:电流型负载≤{÷0.02} ω

电压型负载≥ 100 kω

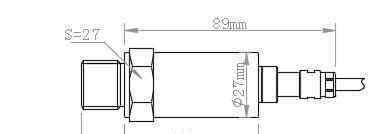

外形尺寸

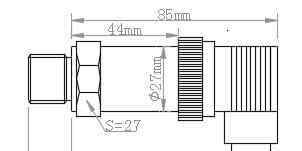

赫斯曼铅丝

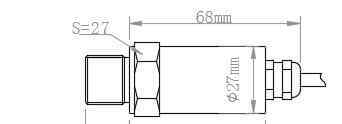

直接导程

天线插入引线

接线图
