双排ct 为什么我家CT是64排，而你家是16排32层？怎么理解？

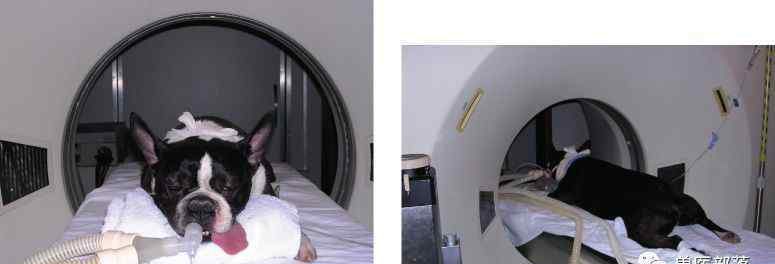

近年来，CT在pet行业的引入越来越多，但是对于“切片”和“排”以及什么是单排CT、双排CT、螺旋CT、多排螺旋CT，很多医生经常听到一些“排、切片、16排、32层”之类的话，大家都很困惑。本文将为您大致介绍CT的这些特殊词汇。

CT的行和层

首先，“切片”和“检测器行”是两个完全不同的概念:

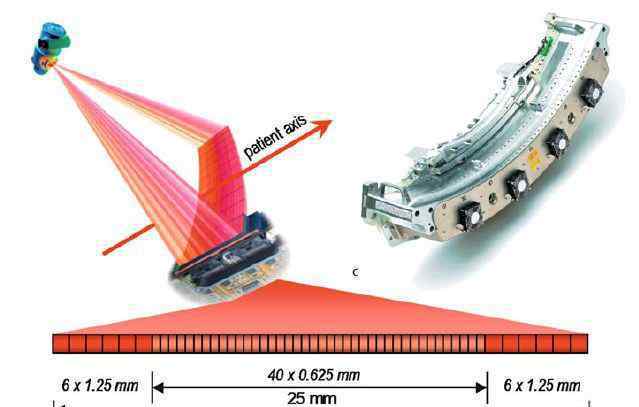

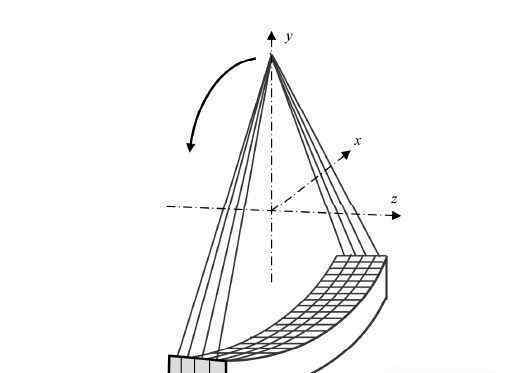

“行”是指CT探测器在Z轴方向的物理排列数。简单来说就是探测器有几排，也就是CT有几排。这个指标主要反映CT的硬件结构。

Row是一个硬件参数，可以直接反映在硬件上，比如64行，就可以统计探测器阵列的数量。目前CT是多层螺旋CT。

“层”是指CT数据采集系统同步采集图像的能力。简单来说就是指在台架旋转时同步采集图像的DAS通道数或者同步采集图像的层数。这个指标主要反映CT扫描的功能。

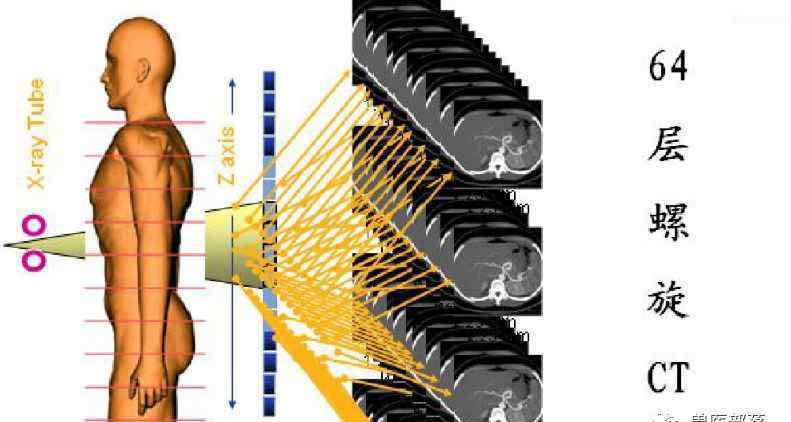

图层是功能参数，需要通过图像表现来体现，不能通过实体直接显示。CT的多少层代表一次扫描可以同步获得多少幅图像。比如我们常说的16层CT和64层CT，就是说扫描一次就可以得到16层图像和64层图像。多层螺旋CT的优势是明显的，包括时间分辨率和z轴空之间分辨率的提高，血管内造影剂浓度的增加，图像噪声的降低，X射线管的高效使用和更长的解剖覆盖范围。

其次，层与行不是一一对应的:

一般来说，行数越多，探测器宽度越宽，一次扫描完成的宽度越宽，一次扫描获得的图像越多。但由于探测器的物理排列、组合和设计理念不同，相同“行数”的CT得到的“切片”数量可能会有所不同。

例如，如果每行检测器可以一次获取两幅图像，那么一行实际上对应于两层。比如某机器的64层CT，实际上有32排探测器，每排出2个图像就可以采集一次64个图像，所以这个CT也可以称为64层CT或32层CT。

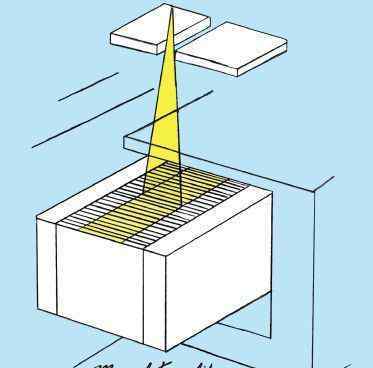

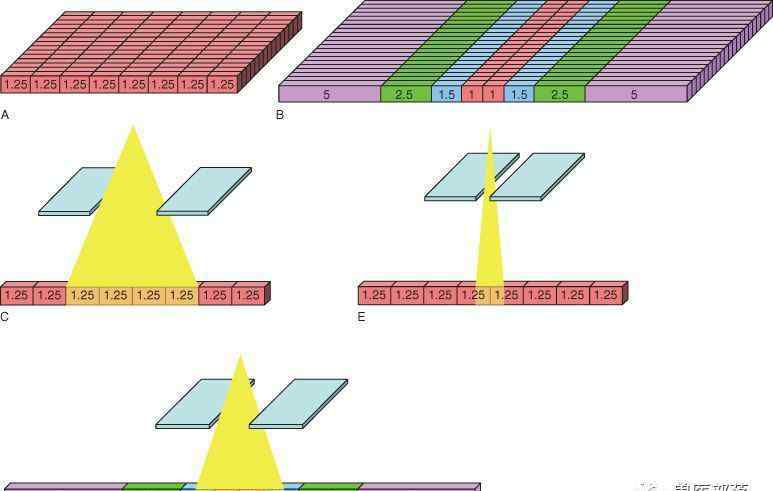

在MSCT多层螺旋CT技术中，DAS控制数据采集和传输。DAS电子开关可以通过使用x光激发的多个探测器阵列的不同组合来收集不同厚度的图像。然而，同步采集图像的层数仍然受到DAS通道数量的限制。

也就是说，DAS真正决定了与多层同步采集图像的能力，DAS通道的数量，也就是“层”的数量，应该与体成像能力有关。所以图层的名称应该更准确。“行数”只决定不同采集层的组合能力，与ct同步采集层数没有直接关系。因此，“层”可以更准确地评价CT机的扫描性能，更方便CT用户理解。

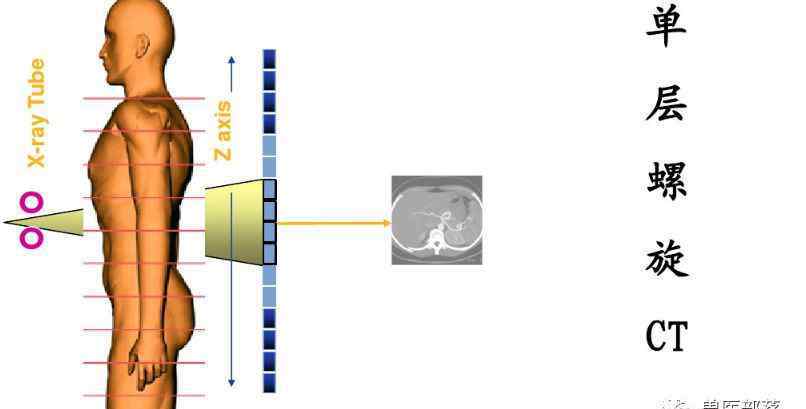

单层螺旋CT、双层螺旋CT、螺旋CT和多层螺旋CT

CT从早期的单层CT到双层CT再到螺旋CT和多层螺旋CT的发展，可以说经历了三次飞跃。

第一代非螺旋CT

第一次飞越是从非螺旋CT发展到螺旋CT，螺旋CT或英文螺旋CT。主要技术创新是使用滑环技术，探测器可以连续旋转。这次飞越使CT摆脱了逐层扫描的模式。传统的非螺旋CT扫描方式采用逐行采集方式，即步进拍摄。这种采集方式包括数据采集期和非数据采集期两个时期。在数据采集周期内，患者不移动，X射线管和探测器以一定速度绕患者旋转采集数据；一楼数据采集完成后，进入非数据采集周期，扫描床移动到下一个扫描位置，等待新的数据采集周期。可以发现，在螺旋CT问世之前，CT扫描采用逐层扫描入床的方式，扫描速度很慢，容易产生伪影，而且不方便做一些受呼吸运动影响较大的部位。

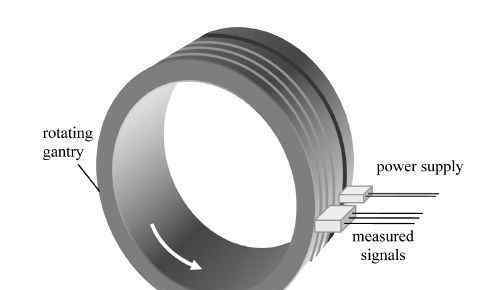

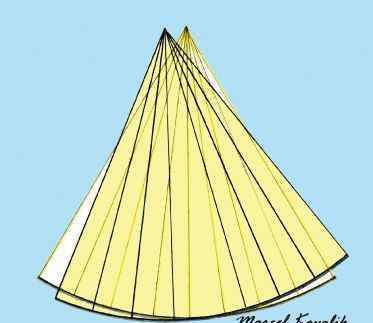

滑环技术示意图

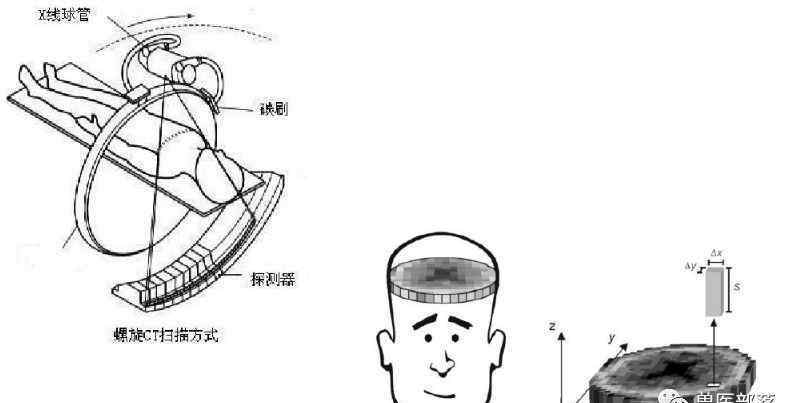

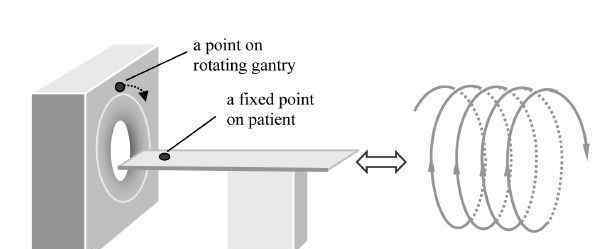

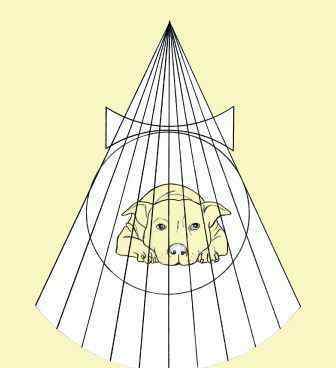

螺旋CT示意图

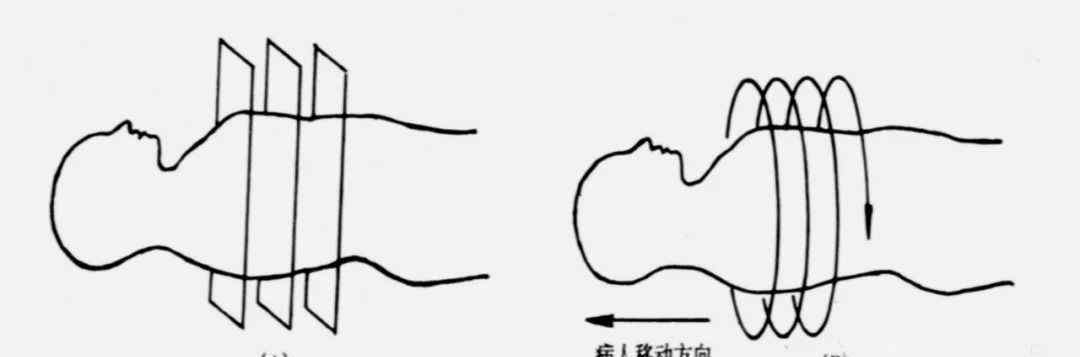

非螺旋CT与螺旋CT

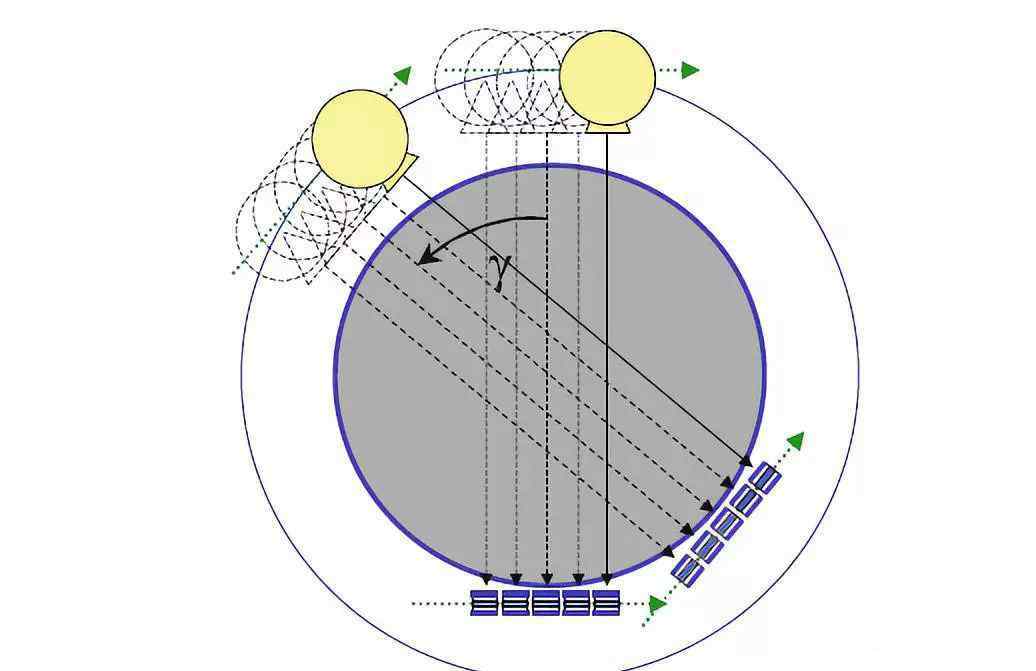

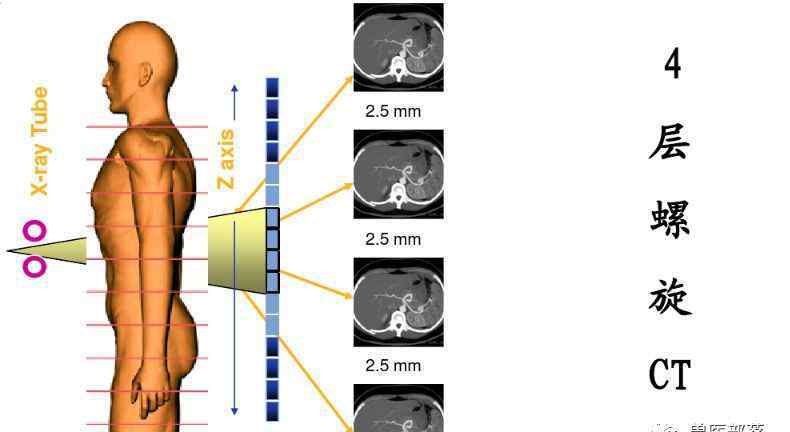

第二次飞行是从单层螺旋CT发展到多层螺旋CT。多层螺旋CT是在单层螺旋CT的基础上，增加了Z轴方向排列的探测器数量，使X射线管可以旋转一次，完成多个切片的数据采集。与单层CT相比，多层螺旋CT的主要优点是扫描速度大大提高。扫描速度提高后，可以做很多新的项目，比如一些呼吸和运动器官的扫描。此外，由于z轴上的检测器数量增加，CT扫描的切片厚度变薄，z轴方向上的层间空分辨率或层间分辨率提高，从而使得各向同性成像成为可能。
