1600种CAD自定义填充图案, CAD填充快捷键。为了让图纸看起来更加清晰明确，使用填充命令填充CAD图形对象是非常好用的方式，那么我们该如何对CAD中的图形进行填充操作呢？本篇以迅捷CAD编辑器为例教大家方法。

CAD专业软件操作方法

步骤一：调用命令

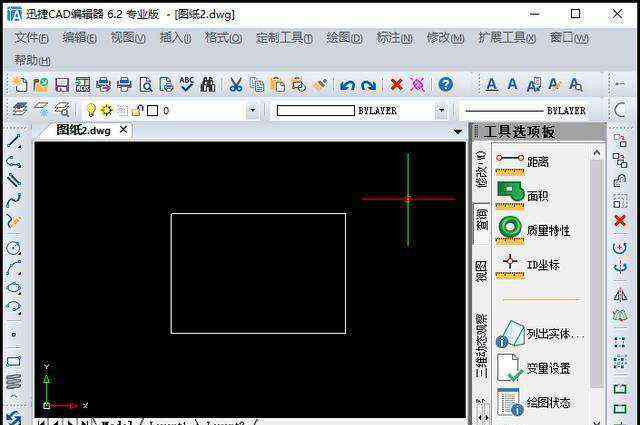

运行CAD软件，打开一张CAD素材图纸或是绘制出一个CAD素材图形。

调用命令的方法如下：

1.菜单栏我们在菜单栏里点击“绘图-边界填充”选项按键，这时候会弹出选项卡弹窗。

2.命令行：或是在命令行中输入“BHATCH/BH”命令字符，这时候会弹出选项卡弹窗。

步骤二：主要选项及其含义

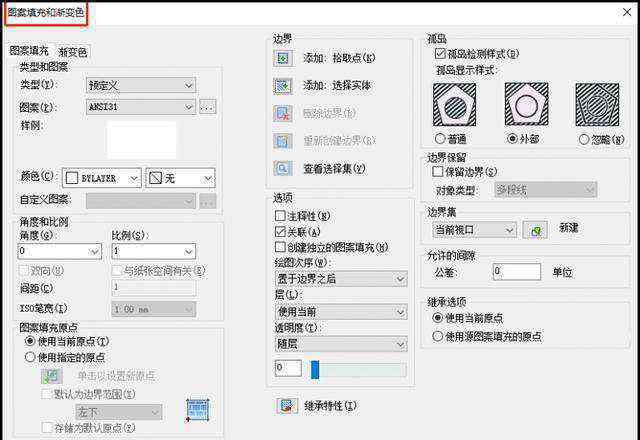

在选项卡弹窗中，页面包含的主要选项及其含义如下：

1.列表框：可以指定是创建实体填充、减半填充、预定义填充图案，还是创建用户定义的填充图案。

2.面板：该面板中显示所有预定义和自定义团的预览图像。

3.文本框：可以替代实体填充和填充图案的当前颜色，或指定两种渐变色中的第一种。

4.文本框：用于指定图案填充的角度和比例。

5.面板：主要包括按钮和按钮，用来选择填充对象的工具。

6.文本框：可以设定新图案填充或填充的透明度，替代当前对象的透明度。

步骤三：自定义图案填充

1.单击面板中的按钮，选择我们需要填充的部分，被选中的区域为虚线显示。

2.之后返回选项卡弹窗，在页面我们可以自定义设置如下：

在面板下的下拉列表中，选择我们需要的填充图案；

在文本框里，我们自定义设置颜色为红色；

在文本框里，我们设置填充参数，将角度改为90与和将比例改为2；

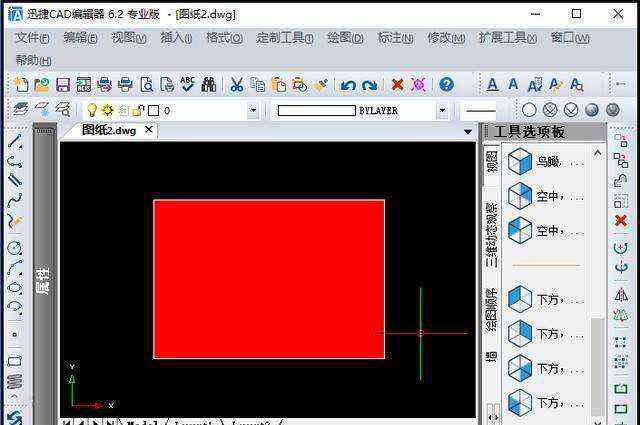

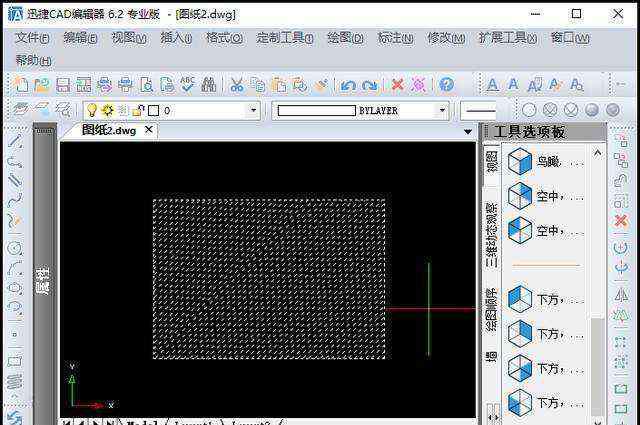

完成我们的设置，点击确定，就得到我们最终图案填充后的图形。

CAD标准版操作步骤

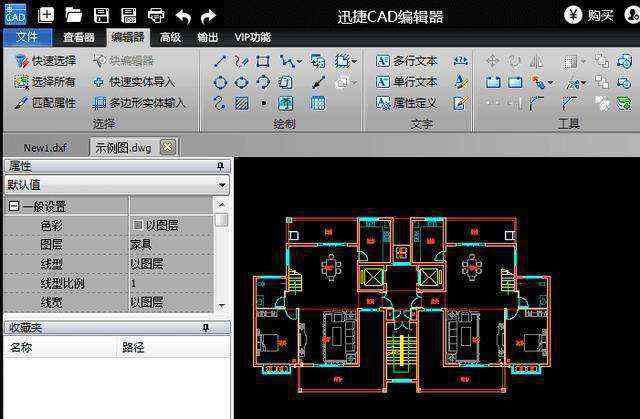

第1步，打开一张CAD图纸，图纸打开之后切换到选项卡。

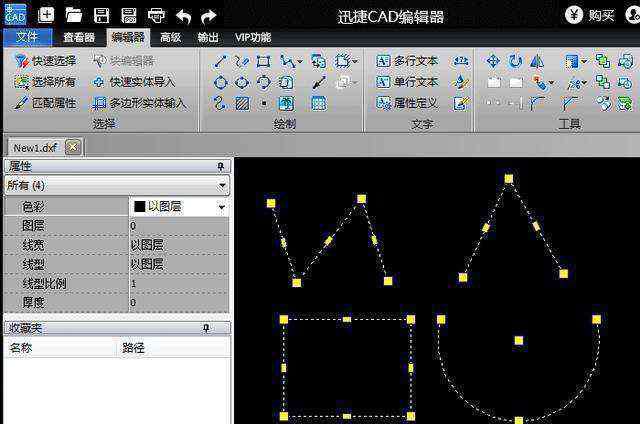

第2步，在编辑器中找到需要进行填充的图形，这里我们也可以选择多个图形对象，图形对象可以是封闭或者是非封闭的。

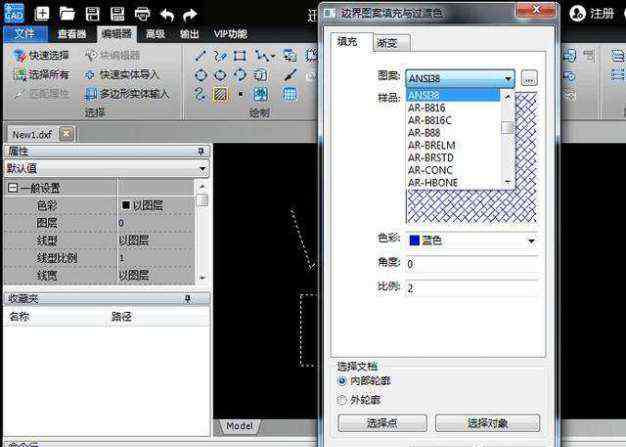

第3步：在编辑器功能区点击图标，在弹出的“边界图案填充与过渡色”对话框中有“填充”与“渐变”两个选项卡，都是用来填充图案的，这里选择填充图案来说明。

第4步：填充选项卡的图案中选择需要填充的图案类型，在样品中会显示选择图案的预览效果。然后根据需要，分别对填充图案的色彩、角度等进行设置。

第5步：设置完成后，点击“OK”按钮，这样图案就填充完成了。

CAD中填充覆盖了文字怎么解决

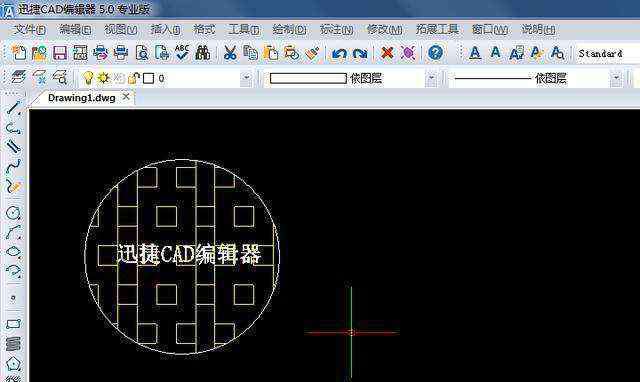

当我们使用CAD制图时，经常会遇到类似这样的问题，绘制图形对象填充后，会发现图形填充后，标注和文字却都被覆盖了，这时候该如何将覆盖的文字和标注显示出来，CAD中填充覆盖了文字怎么解决？

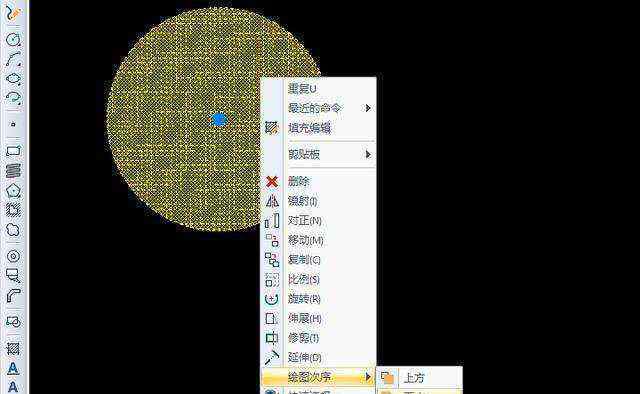

1、在迅捷CAD编辑器专业版中，右键点击填充，在下拉菜单中选择绘图次序，将添加绘图顺序后置，操作如下：

–，根据命令行提示选择参照对象，然后按回车键确定即可。

点击文字和标注，将它们的位置前置，同样可以将被覆盖的内容显示出来了。

2、直接调整绘图次序

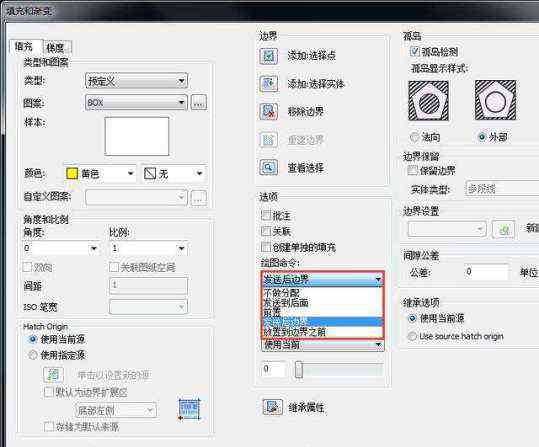

当我们填充图形的时候，可以直接设置，避免填充覆盖文字或是标注，在左侧工具栏打开填充和渐变对话框，将绘图次序选择“置于边界之后”。

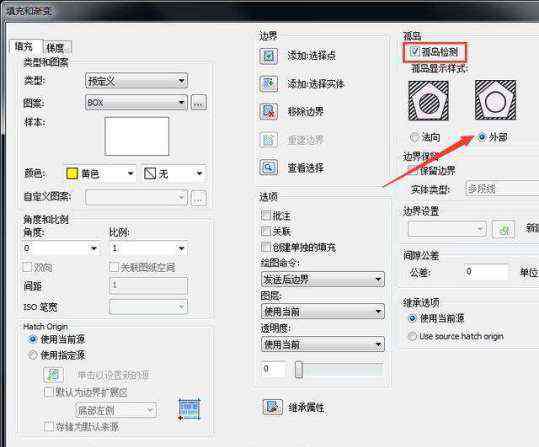

1600种CAD自定义填充图案, CAD填充快捷键。如果填充的图案很密集，文字和标注前置同样无法看清楚，这时候我们可以在填充的时候，把文字和标注放在外面。在命令行输入H，激活填充对话框，勾选孤岛检测，选择外部，如此CAD编辑器就可以检测到文字和标注的存在，填充的时候也不会被覆盖掉。

1600种CAD自定义填充图案

1600种CAD自定义填充图案, CAD填充快捷键。本素材是CAD绘图时所用的填充图案，共有1600种自定义填充图案，包括地质图案和各种常用的填充图案。下面是部分内容预览。

文件使用方法：

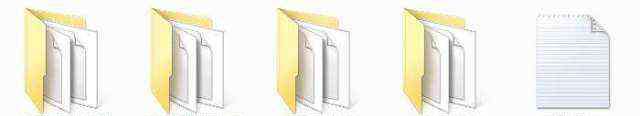

1600种CAD自定义填充图案, CAD填充快捷键。下载后进行解压，然后把解压后的文件复制到AUTOCAD目录内SUPPORT子目录即可。填充时在对话框中选择自定义类型及自定义图案。
