超五类线 五类、超五类、六类、超六类网线的基本知识

来源：今日头条北京炫亿时代 网线，在网络工程中是不可或缺的材料，它很不起眼，容易被忽视，但对网络性能有着非常重要的影响。市面上的网线有很多种，目前主流的网线材质是五类、超五类、六类以及超六类网线，再高端的和更低端的都音各自的客观原因使用的不是很多，今天就来聊聊这几种主流网线的基础知识。

一、什么是五类、超五类、六类、超六类网线:

v型电缆:这种电缆增加了缠绕密度，涂有优质绝缘材料，传输速率为100MHz，用于语音传输和数据传输，最高传输速率为10Mbps，主要用于100BASE-T和10BASE-T网络。这是最常用的以太网电缆。

超五类线:“超五类”是指超五类非屏蔽双绞线(UTP——非屏蔽双绞线)，非屏蔽双绞线电缆由多根双绞线和一个塑料护套组成。Super 5具有衰减小、串扰小、衰减串扰比(ACR)和结构回波损耗(Structural Return Loss)更高、延迟差更小、性能大幅提升等优点。超级5类线路主要用于千兆以太网(1000Mbps)。

“六种”是指六种非屏蔽双绞线

六种非屏蔽双绞线的所有参数都得到了极大的改善，带宽扩展到了250MHz或更高。六类双绞线与五类或超五类双绞线在外观和结构上有一定的区别，不仅增加了绝缘交叉骨架，而且将四对双绞线放置在交叉骨架的四个凹槽中，电缆的直径也更粗。

电缆中心的十字骨架随着长度的变化而旋转，四对双绞线卡在骨架的凹槽中，保持了四对双绞线的相对位置，提高了电缆的平衡特性和串扰衰减。此外，确保电缆的平衡结构在安装过程中不会损坏。六种非屏蔽双绞线的裸铜线直径为0.57毫米(线规为23AWG)，绝缘线直径为1.02毫米，UTP电缆直径为6.53毫米

以上简要介绍了这几种网络电缆的概念，下面讨论它们之间的区别:

1.V类线路识别为“CAT5”，带宽100M，适合100兆以下的网络，基本趋于淘汰；超五品线标为“CAT5E”，带宽155M，是目前主流产品。

2.5类双绞线可以满足日益流行的100M/bps以太网。5类双绞线主要用于千兆网络，但现在也常用于局域网。

3.V类线路以最高100MHz的速率传输信号，应用广泛。超V类线路以最高100MHz的速率传输信号，性能优于V类线路，提高了NEXT、PS-ELFEXT、Atten等指标，支持双工应用。

4.超五双绞线主要用于通信公司或网络公司部署户外短距离链路。普通5类线路最大有效通信距离为100M，超5类线路最大通信距离为300M。而且外保护层的使用寿命比普通五级线要长得多。从小区网关或整个楼层网关连接到您的路由器或交换机的大多数线路都是超5类线路。

5.超五非屏蔽双绞线是对现有五屏蔽双绞线的部分性能进行改进后的电缆。近端串扰、衰减串扰比、回波损耗等很多性能参数都有所改善，但其传输带宽仍然是100MHz。

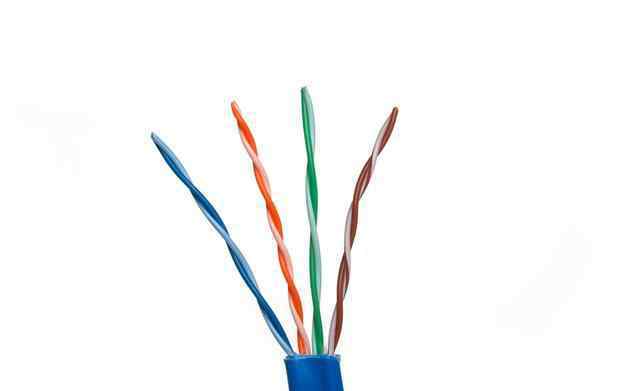

6.未屏蔽的超五双绞线也使用四根双绞线和一根撕裂线。双绞线的颜色与五根双绞线的颜色完全相同，即白色(橙色)/橙色、白色(绿色)/绿色、白色(蓝色)/蓝色和白色(棕色)/棕色。标称裸铜线直径为0.51毫米(线规为24AWG)，绝缘线直径约为0.9毫米，UTP电缆直径一般为5毫米

7.虽然超五根非屏蔽双绞线也能提供高达1000Mb/s的传输带宽，但往往需要昂贵的专用设备的支持。所以通常只适用于100Mb/s快速以太网，实现桌面交换机与计算机的连接。

8.6类网线比较粗，里面是十字形骨架。超5类和超5类电缆的区别主要在于绞合距离，超5类电缆绞合更密集。六种网线的铜缆直径为0.55到0.58，优于五种，五种中只有0.5到0.52。Super Five主要用于100兆网络，六种网线可以通过千兆网络。千兆网络的前提是包括交换机在内的所有线路都必须使用千兆网络。

9.6类布线系统带宽为250兆赫兹，6A类布线系统带宽为500兆赫兹。随着传输频率和速率的提高，保证系统传输性能的标准要求越来越严格。原有电缆对的绞合密度、铜芯直径、铜芯电缆中的间距都面临着技术革新。原有双绞线之间以及配线架端口之间可以忽略的噪声干扰也成为了双绞线铜缆系统中影响万兆传输速率的瓶颈。

10.超六类网线高性能布线系统在40℃以上仍能正常运行，频率达到300MHz带宽，50℃时仍能达到六类标准规定的20℃性能指标。为了区别于常见的6类布线系统，这种带宽性能远远超过6类的布线称为超级6类。支持万兆互联网接入(10 G)数据。
