很多老电工经常“拿着电笔走天下”，甚至徒手摸电线，非常危险。掌握常用的电工工具和仪器是每个电工必备的知识。我们绝不能把这些误解传递给新电工。今天，基于此，边肖将向你介绍钳形手表的使用。

钳形电流表是钳形电流表的简称，它的主要部件是一个穿心式电流互感器。测量时，将钳形表的磁铁套在被测导线上，形成一圈初级绕组。根据电磁感应原理，二次绕组中会产生感应电流，与二次绕组相连的电流表指针会偏转，指示电路中的电流值。下图显示了钳形表的形状示例和电流测量示意图。

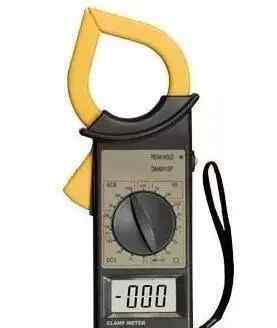

钳形电流表

众所周知，钳形表是运行中检测交流电路电流最常用的仪器。使用方便，因为测量时不需要断开被测电路。旧的钳形表只有测量交流电流和电压两种功能，而新的钳形表有测量交流和DC电压、电流和电阻等多种功能，甚至包括三相交流电源的温度、电容、频率和相序。市面上卖的钳形手表种类很多，功能也不一样。上图给出了一个例子。

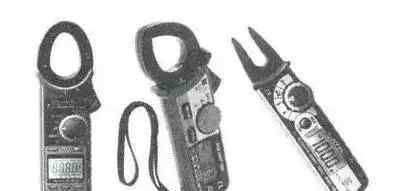

下图为两个钳子和一个叉形交直流电流表。其中叉式电流表使用方便，但由于不需要合上变压器铁芯，准确度较差。

交流/DC钳形表和叉式电流表

一、测量单相电流

1.使用钳形手表时要特别注意安全，手持手表时要戴手套。仪器虽然绝缘性能高(安全等级为二级)，但为了保证安全，还是要坚持不测量绝缘线的电流；此外，在测量操作过程中，应注意防止带电部件对地短路或相间短路。

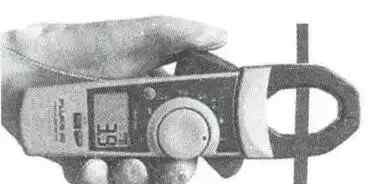

2.测量时，导线应尽可能在钳口中心，如下图所示，这是最准确的测量结果。

用钳形表测量负载电流

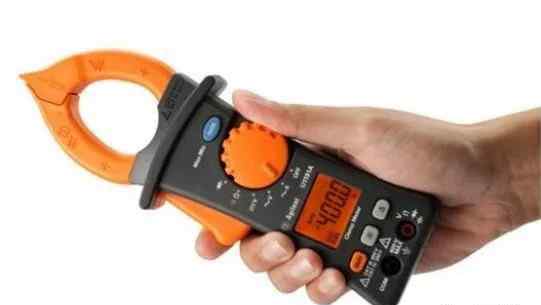

3.当测量值很小时，为了提高测量精度，可以将被测载流导线绕在钳口芯上若干圈，仪器显示的值会扩大到圈数的倍数(例如，一圈就翻倍；如果绕2圈，会放大2倍)。实际电流值是用仪表显示的值除以匝数得到的。比如如下图所示，当电源线只穿过钳形表芯一次时，表显示的数值为0.5A；当导线穿过芯孔的次数N=5次时，显示值为2.5A，即实际线路电流i1 = 2.5a/5 = 0.5a..

测量小电流的用途

4.普通钳形表无法测量交流变频器的输出电压和电流，尤其是电压，很难显示稳定值。这是因为交流变频器的输出电压是数千甚至数万Hz的调制方波(PWM波)形式，而普通钳形表只能测量工频附近正弦波的有效值。

另外，钳形表不适合测量频率很低的电流(如绕线转子异步电动机的转子电流等)。)，因为频率很低的时候，读数会比实际值小很多。

第二，在特殊情况下测量一相或零线的电流

1.对于三相三线供电线路，当三相线可以分开，但由于某种原因无法测量一相时，如果同时将另外两相线放入钳口，如下图a所示，仪器将显示剩余相的电流值。这是因为对于三相三线供电线路，不管三相电流是否平衡，每个瞬时三相电流的相量和总是为零，一相的值就是其他两相线路电流的相量和。

2.在三相四线供电线路中，如果很难获得零线(零线)中的电流，可以同时将三条相线放入钳口，如上图B所示，仪器会显示零线(零线)的电流值。这是因为对于三相四线供电线路，每个瞬时三相线和零线中的电流相量和总是为零，零线的电流值就是三相线电流的相量和。

第三，测量对地泄漏电流

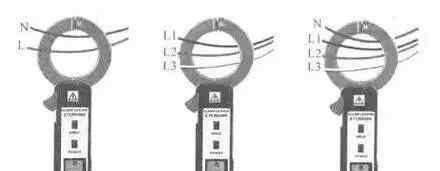

测量单相双芯或三相三芯(三相三线电源)和三相四芯(三相四线电源)电缆时，如果所有导线同时放入钳口，仪器显示的值将是漏电流，如下图所示。

单相三相三线三相四线

用钳形表测量接地泄漏电流

下面小串联介绍三种用钳形电流表测量三相异步电动机空负载电流查找故障的方法。

案例1

现象:1台矿石破碎机，带15kW拖动电机。电机大修后，空负载运行正常，但无法加载。一旦负载增加，电机将过载并跳闸。经检查，机械和电源正常，电机线圈DC电阻分别为2.4ω、3.2ω和2.4ω。钳形电流表测得的三相空负载电流分别为9A、5A、8.8A，可以确认电机线圈有故障。

分析:拆下电机端盖时，发现一相绕组的一个线头已经松动，焊料熔化。电机是两线并绕，一线断开，一线还开着，所以扭矩减小，只能在空载荷下转动，但不能承受载荷。

案例2

现象:有一台额定功率13kW的电机，线圈倒带调试。当电机在空负载下运行时，电机速度正常。装完后很慢，甚至不转。测得的各相电源电压和电阻正常，钳形表测得的三相空负载电流基本平衡，但电流值较小。

分析:得出绕组连接错误的结论。打开端盖时，发现原来用三角连接连接的电机误接了Y连接，使正常运行扭矩变小，无定负荷，因为Y连接的扭矩是三角连接的三分之一。

案例3

现象:一台机床用4kW电机。接通电源后，电机不转，只有嗡嗡声。拆下电机线，电源侧通电，三相电压正常，绕组DC电阻平衡，绝缘合格，机械转动灵活。之后用钳形电流表在开关下侧的电机引线上测量空的负载电流，结果是两相有电流，一相无电流。

分析:说明丝管有故障。把钢管里的钢丝拔出来，发现一段钢丝已经基本断了，像两个针尖一样对着，钢丝末端有白色氧化粉。这是由于导线在通过管子时拉力过大，导线被牵拉拉长，长时间通电的电流产生热量，在看似断裂的地方氧化。此时，带电导线上的电压仍然可以测量，但电流不能通过。
