磁导率 工程师必懂磁性元件专业术语:初始磁导率、有效磁导率、品质因数、矫顽力、电感因数......

1.初始渗透率

初始磁导率是磁性材料在静态磁化曲线开始处的磁导率极限值(B/H),其中(μ)为真空磁导率(4π×10-7H/m),H为磁场强度(A/M),B为磁通密度(t)

2.有效导磁率

在闭合磁路中,或多或少都有一个气隙。如果气隙很小,可以忽略不计,有效磁导率可以用来表征磁芯的磁导率。

l为带磁芯线圈的电感(h),n为线圈匝数,Le为有效磁路长度(m),Ae为有效截面积(m2)

3.饱和磁通密度

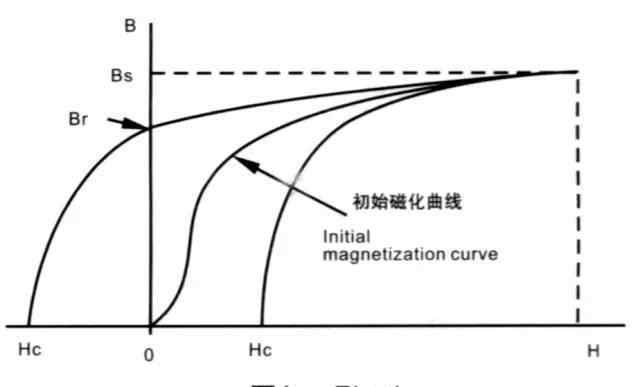

磁化至饱和状态时的磁通密度。参见图1

4.剩余磁通密度

励磁磁场从饱和状态消除后,磁芯中剩余的磁通量密度。参见图1

5.矫顽(磁)力

磁场从饱和状态消除后,磁芯继续被反向激励磁场磁化,直到磁芯中的磁通密度降至零,此时的磁声强度称为矫顽力(见图1)

6.功耗因素

损耗因子是磁滞损耗因子、涡流损耗因子和剩余损耗因子tanδ=tanδh+tanδe+tanδr的和

其中(tanδh)为磁滞损耗因子,(tanδe)为涡流损耗因子,(tanδr)为剩余损耗因子

7.特定损耗因子

特定损耗因子,也称为相对损害因子,是损耗因子与渗透率的比值:

Tanδ/μi(适用于材料),tanδ/μo(适用于天体磁路中有气隙的磁芯)

8.品质因数

品质因数是损耗因数的倒数:Q=1/tanδ

9.温度系数

温度系数是温度在T1和T2范围内变化时,渗透率每变化1K的相对变化:

公式中,μ1为温度为TI时的磁导率,μ2为温度为T2时的磁导率

10.特定温度系数

比温度系数也称为相对温度系数,即温度系数与磁导率之比,即

11.居里温度

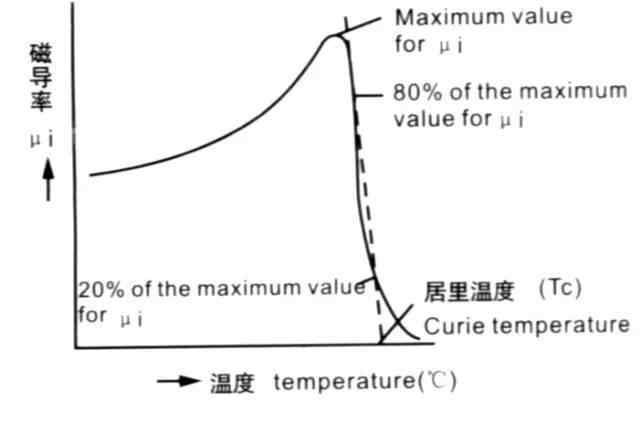

在这个温度下,材料从铁磁性变为顺磁性。参见图2。

12.换算系数

在恒温条件下,磁中和后磁芯的磁导率随着时间的衰减而变化,

公式中,μ1为退磁后t1分钟的磁导率,μ2为退磁后t2分钟的磁导率

13.电阻率

单位横截面积和单位长度磁性材料的电阻。

14.密度

单位体积材料的重量,即d = w/v。

其中w为磁芯重量(kg),v为磁芯体积(m3)

15.单位功率损失Pcv或Pcm

高磁通密度下磁芯的单位体积损耗或单位重量损耗。磁通量密度可以表示为

其中e是施加到线圈的电压的有效值(v),BM是磁通量密度的峰值(t),f是频率(Hz),n是线圈的匝数,Ae是有效横截面积(m2)

目前常用的功率损耗测量方法有产品电压表法和波形记忆法。

16.电感因数

电感系数定义为具有一定形状和尺寸的磁芯上每匝线圈产生的电感,即,AL=L/N2

其中l是带磁芯的线圈的电感(h),n是线圈的匝数

本文转载自网络。如果涉及版权,请联系我们删除
