冷却管 冷却系统设计之二

冷却管道的设计形式

冷却通道的布置应根据塑料制品的形状和所需的冷却温度来确定。目前，我们正在接触以下形式:

直通式

双循环类型

三分区式

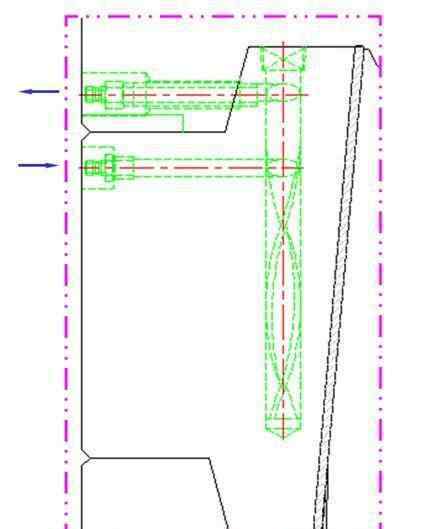

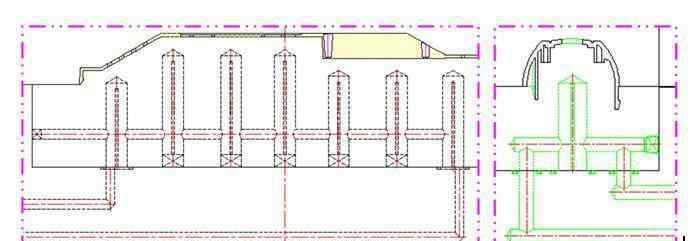

当空腔的一些区域远离冷却通道时，我们通常采用挡板设计；挡板式实际上是一个垂直穿过主冷却管道的冷却管道，冷却管道被第一个挡板分成两个半圆形管道。冷却剂从主冷却管道流入挡板的一侧，在顶部转向挡板的另一侧，然后流回主冷却管道。

四螺旋型

五射流型

当成品较深时，在成品中安装喷水管，冷却水从喷水管中喷出，分别流向周围冷却的成品壁。

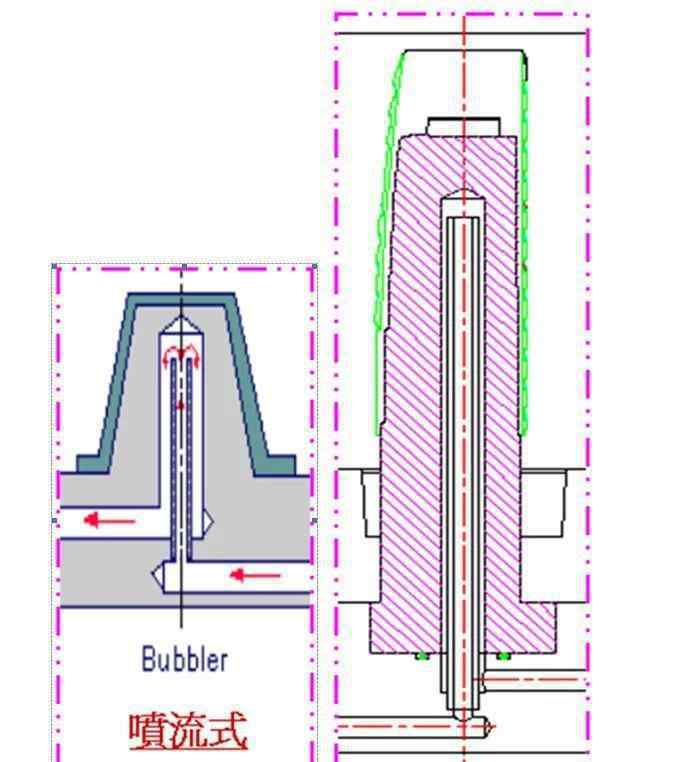

射流冷却方式除了用小套筒代替挡板外，与挡板式相同。冷却也是从冷却管流到管底，然后冷却液像喷泉一样从顶部喷出。喷射的冷却剂沿着套筒的外侧保留，并继续流回冷却管。

细长模芯的最佳冷却方式是射流。但是，必须调整套管的内径和外径，以使内外截面的流动阻力相等，条件如下:内径/外径= 0.5。

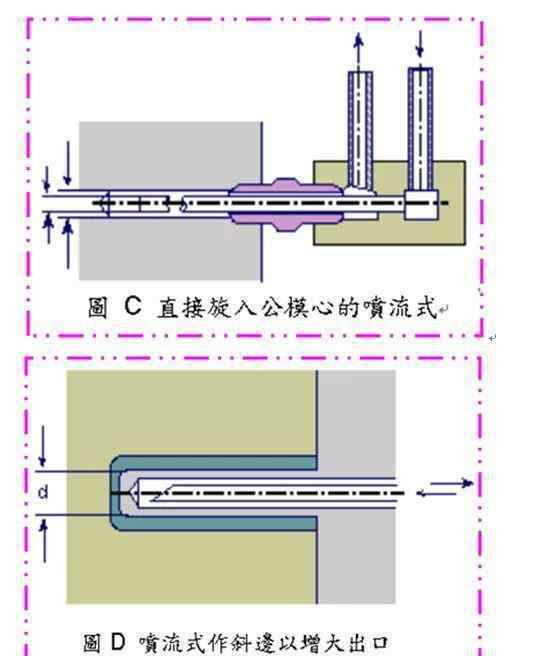

喷射管道可以直接拧入阳模中心使用(如图C所示)。直径小于10毫米的管件应在末端倾斜，以增加出口的横截面积(如图D所示)。射流不仅可以用于冷却堆芯，还可以用于平面模板上不能钻孔或研磨的部分。

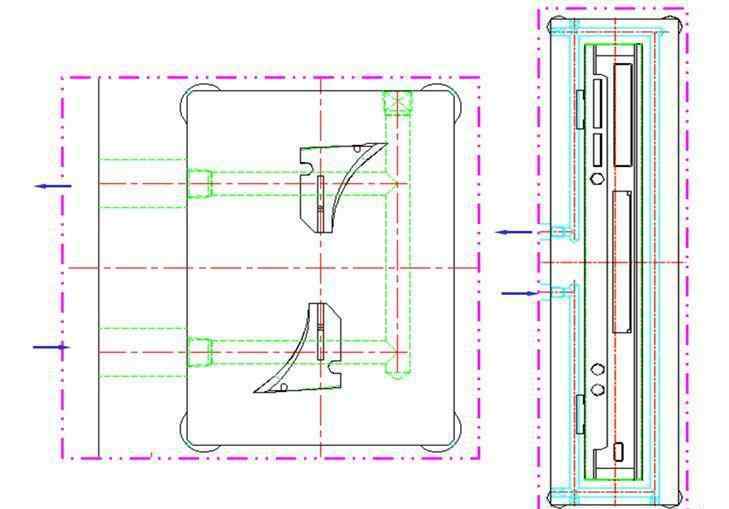

六种特殊形式

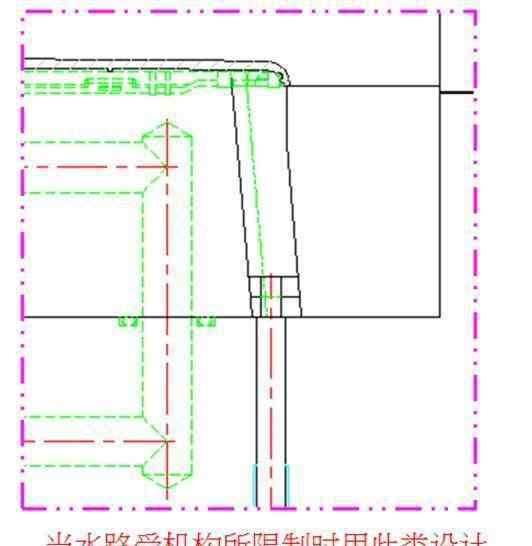

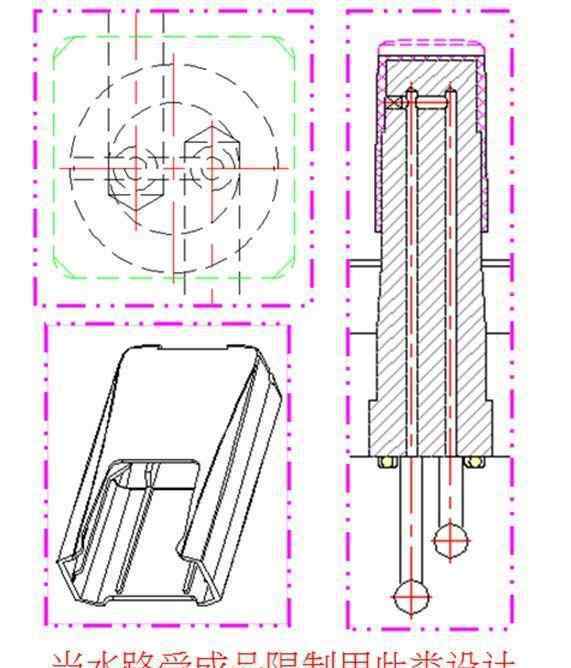

当水路受成品或模具机构限制时，采用这种形式。

提示:本文为连载，

如果没有看到其中一个冷却系统，可以翻看历史文章【模具设计】，很好理解(1)

如果你认为这篇文章写得很好，我希望你在文章的底部留言。
