固液分离设备 常用固液分离设备类型汇总

近年来，随着我国污水处理厂污染物排放标准的进一步提高和污水处理行业的快速发展，出现了各种污水处理新技术和新工艺，对污水处理厂预处理工艺单元的设置提出了更严格的技术要求，其中固液分离设备得到了广泛应用。本文将市场上常用的固液分离设备按筛粒度进行分类，供大家参考。

一般根据粒径的不同，可分为格栅和水力筛。格栅间隙作为最早使用的固液分离设备，从1.5毫米到100毫米分为粗、中、细三种，主要用于城市污水处理厂的预处理单元，拦截大的悬浮物；水力筛精度较高，格栅间隙在0.1毫米至2毫米之间，主要用于工业废水的细除渣处理。

格栅等级

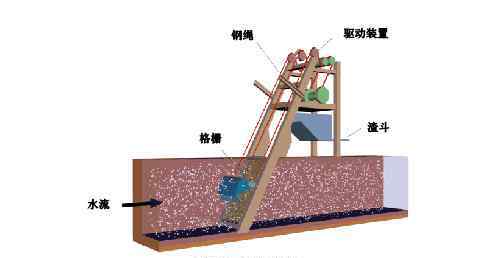

一、钢丝牵引机械格栅

深水井一般采用钢丝牵引机械格栅。

工作原理:

钢丝牵引格栅清扫机工作时，刮板处于开启位置，沿轨道下降到底，在控制部件的作用下完成收耙。耙齿插入格栅间隙，将拦截的格栅渣和杂物铲入耙中，格栅渣通过出渣口的去污推杆排出。刮刀停止上升并打开，完成一个去污操作循环。以上动作程序均由现场配电箱内的PLC自动控制完成。

适用范围:适用于多通道或宽通道进水口、进水口、雨水泵站或联合泵站格栅除渣，拦截漂浮的粗碎屑或重沉积物。)，一般用作中粗格栅。

优点:

1.适用范围广，宽度可达4m，最大深度可达30m；

2.捞渣量大，卸渣彻底，效率高。

3.易损件少，水下无运转部件，维护维修方便；运行监控和保护措施齐全，运行极其安全可靠。

缺点:钢丝绳容易腐蚀磨损。如果水下有固定部件，在维修和检查时必须停止供水。

星级:

适用范围:★ ★

价格:★ ★ ★ ★

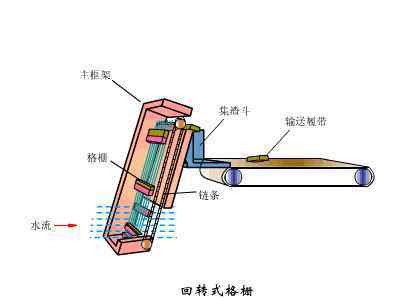

二、旋转式格栅除污机

根据不同的要求，旋转格栅除污机有三种格栅间隙，广泛应用于城市污水处理厂的细格栅。

工作原理:

旋转格栅清洁器是一套由独特的耙齿组装而成的旋转格栅链。由电机减速器驱动，耙齿链逆水流方向旋转。当耙齿链运行到设备上部时，由于槽轮和曲轨的引导，每组耙齿之间发生相对的自清洁运动，大部分固体物质靠重力下落。另一部分依靠清扫机的反向运动来清理卡在耙齿上的杂物。

适用范围:

1.泵站与给排水工程进水口细格栅之间应清除小悬浮物；

2.纺织、印染、屠宰、制革和造纸工业废水的固液分离。

优点:

1.自动化程度高，分离效率高，功耗低，无噪音，耐腐蚀性好。

2.设置过载安全保护装置，当设备出现故障时自动停机，避免设备过载运行。

3.设备运行间隔可根据用户需要任意调整，实现周期性运行；

缺点:检修比较麻烦，需要将整个设备吊起来检修。

星级:

适用范围:★ ★ ★

价格:★ ★ ★

三、转鼓格栅除污机

与前两种相比，转鼓格栅精度更高，格栅间隙为1-5毫米，格栅渣含水率可降低。

工作原理:

待处理的水从格栅篮的前面流入，经格栅过滤后，流向水池的出口。栅渣被截留在栅面上。当格栅内外水位差达到一定值时，安装在中心轴上的旋转耙旋转，清理污垢。清渣耙将污物收集到栅篮顶点时，开始卸渣。然后，转15度后，附着在耙齿上的栅渣被栅篮顶部的清渣齿板自动刮除，排入栅渣槽。

适用范围:

1.污水处理设备的预处理和后去污、捞渣和压榨脱水；

2、工厂、医院、住宅小区、取水口、排水沟杂物清除；

3.生产、造纸、化纤、纺织、印染等工业废水的物料分离。

优点:

1、低速稳定运行，能耗低，运行噪音低，过滤面积大，水力损失小；

2.网格和水流形成大约35°的角度。由于挡板的作用，甚至可以分离出很多厚度小于栅隙的污垢；

3.集捞、运、压功能于一体，结构紧凑，具有足够的耐腐蚀性和强度，可在恶劣环境下长期使用，同时降低垃圾后续处理成本。

缺点:污物容易缠绕在耙子上。

星级:

适用范围:★ ★

价格:★ ★

水力筛

液压筛与格栅相比，精度更高，格栅间隙在0.1-2mm之间，主要用于造纸、屠宰、制革、制糖、酿酒、食品加工、纺织、印染、石化等小型工业废水的处理。它可用于筛选或回收非常细的可重复使用的材料，如纤维。

一、弧形水力筛

弧形水力筛的格栅间隙在0.3-2mm之间，进水较大，达到进水和除渣的最大平衡。

工作原理:

待处理废水通过溢流堰均匀分布在弧形筛网上。由于屏幕表面缝隙小且光滑，背面缝隙大，水体不断冲洗屏幕清洁屏幕，不易堵塞。固体物质被截留在筛网表面，通过筛网的水从筛板间隙流出，进入下一个处理段。同时，在重力的作用下，截留的固体被聚集并沿着筛面滚动到螺旋压榨系统，从而达到固液分离的目的。

适用范围:

1.用于造纸、屠宰、皮革、制糖、酿酒、食品加工、纺织、印染、石化等小型工业废水的处理。，去除固体物质如悬浮固体、漂浮物体和沉积物；

2.用于筛选或回收造纸、酒精、淀粉、食品加工等行业的回收纤维、炉渣等有用物质；

优点:

1、利用水流的重力做功，无能耗；过滤效果好，可以大大降低废水中污染物的浓度，降低废水后续处理的成本。

2.整机采用不锈钢制造，机械强度高，不变形，使用寿命长。

星级:

适用范围:★ ★

价格:★ ★

二、滚筒式液压筛

转鼓水力筛比弧形水力筛精度高，格栅间隙在0.1-2mm之间，具有自动反洗功能，不易堵塞。

工作原理:

待处理废水通过储水仓进入水中，通过转鼓的不断转动，固体物质被截留在网面上，通过网筛的水从下筛板的出口流出，进入下一个处理段；同时，截留的固体物质聚集并沿筛面向渣板滚动，被渣板截留到渣罐中，达到固液分离的目的。

适用范围:与弧形筛相同，但精度更高，可用于悬浮固体中的纤维等极小粒径的废水。

优点:

1.结构简单，可靠性高。当处理能力相同时，空之间的占用率最小。

2.具有自动反洗功能，不易堵塞。

适用范围:★ ★

价格:★ ★
