网线 关于网线，你了解多少？

网络传输介质包括同轴电缆、网线和光纤。网络电缆作为网络信号传输的重要载体，由两根带绝缘保护层的铜线组成。两根绝缘铜线按一定密度绞合在一起，每根线在传输过程中辐射的无线电波会被另一根线发射的无线电波抵消，有效降低了信号干扰的程度，所以也叫双绞线(TP)。

根据网线的不同性能，可以分为:

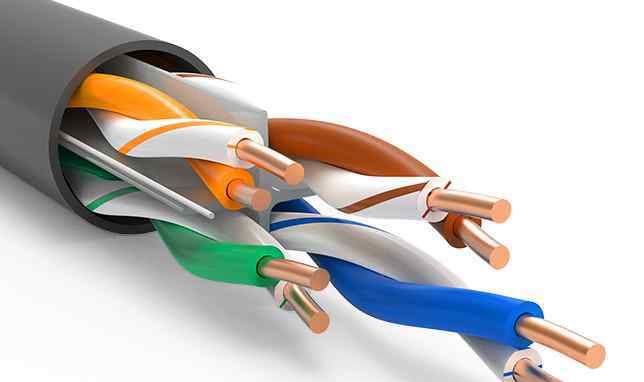

超五类网线CAT5E

超五网线是生活中最常用的网线。由于它们布线简单，价格比其他网线便宜很多，传输速率达到100Mbps，经久耐用，不掉线。

国际网线采用直径0.51MM的无氧铜芯，稳定支持100兆网络。因为无氧铜的电阻值相比其他的最小，100米的电阻值在9.5ω左右，所以传输速率比较高，使用寿命比较长。一般我们选择家用网线，经济实用。

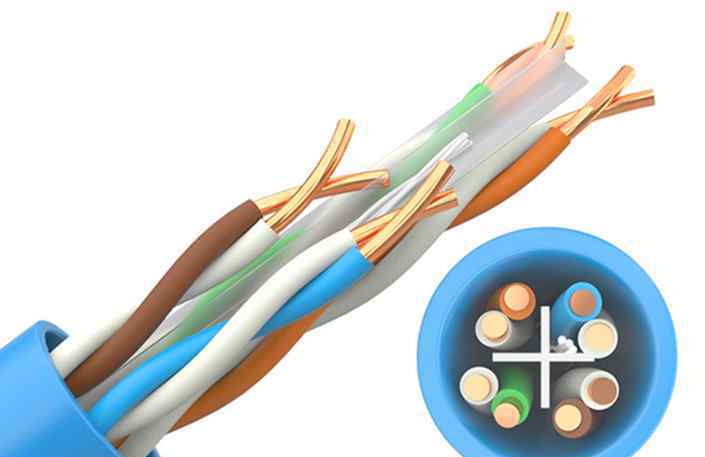

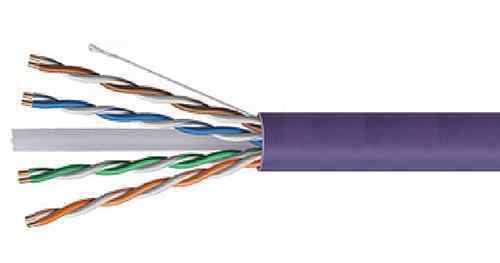

6类网络电缆CAT6

6类网线是5类网线的升级版，传输效率高，各项参数比5类网线有了很大提高。

传输速率达到1000Mbps，与超级五类线中间增加一个绝缘十字骨架相比，隔离效果更好，电缆直径也更粗。

铜芯直径0.58MM，导体芯厚高品质，纯铜弹片加厚，镀金触点晶莹剔透，韧性好。PE中被和PVC外被都是材质，既耐磨又抗弯，还能延长芯的使用寿命。如果对网络传输要求比较高，可以试试这种网线，这种网线网速输出比较稳定。

超六线网线CAT6E

超VI类网线是VI类网线的升级版，所以也叫“增强型VI类网线”，在外部串扰方面的性能比VI类网线要好。与六种网络电缆相比，超六种网络电缆具有更大的外径、更重的重量和更大的最小弯曲半径。超六类网线在-20 ~ 60°c的高性能布线系统中仍能正常工作，传输速率为10Gbps时，传输距离可达100m m，同时向后兼容可用于之前所有类别。

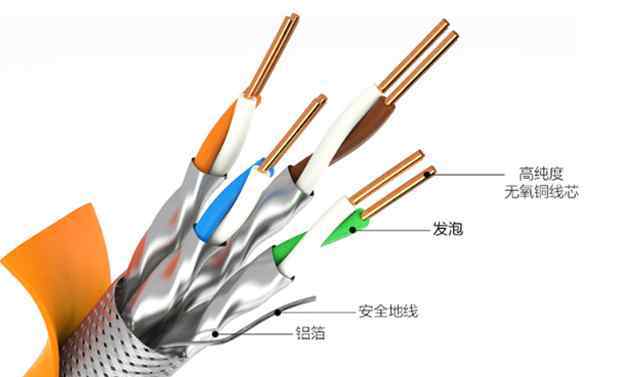

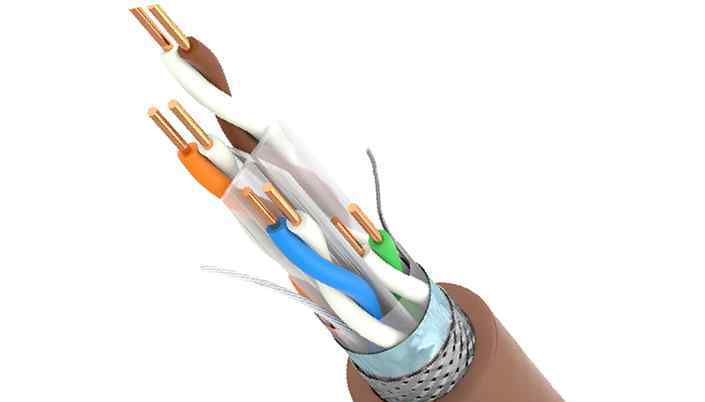

七种网络电缆CAT7

七种网线，以无氧铜为芯，传输频率至少600 MHz，传输速率10Gbps，性能优异。

纯铜线芯，八芯七股，稳定传输万兆网络信号。

信号零衰减，高速，高传输，性能强，稳定，无障碍网络传输，更快，更稳定，更安全，更环保。

相比超级5级和6级，性能有了很大的提升，但布线构造略显复杂。

根据信号屏蔽性能，分为:

屏蔽网线主要针对干扰强的环境，干扰环境会导致网线信号传输断断续续甚至中断，信号无法正常传输。使用屏蔽网络电缆可以很好地抵抗干扰，保持正常传输，具有良好的安全性能。屏蔽布线的屏蔽结构在减少电缆之间的相互干扰方面具有固有的优势，不仅可以屏蔽外部电磁信号，还可以阻挡电缆本身的电磁泄漏，不会传输干扰信号影响其他电缆的工作，从而防止信息被窃听。

UTP:非屏蔽双绞线，用于传输带宽低于250兆赫兹且无特殊性能要求的普通网络应用。它没有屏蔽套，直径小，重量轻，容易弯曲，易于施工和维护，价格低廉。然而，这种类型的最高性能限制仅支持具有六种网络电缆的布线系统。

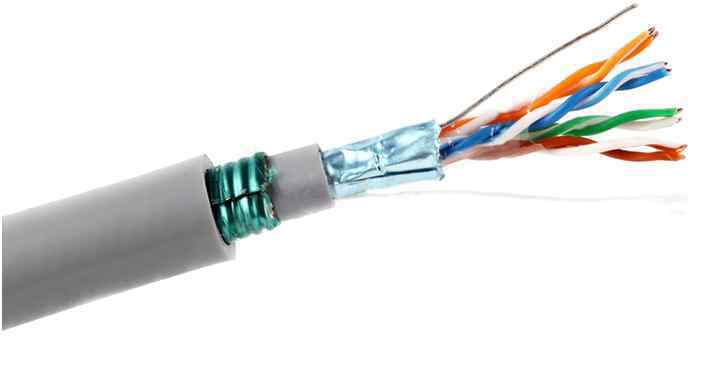

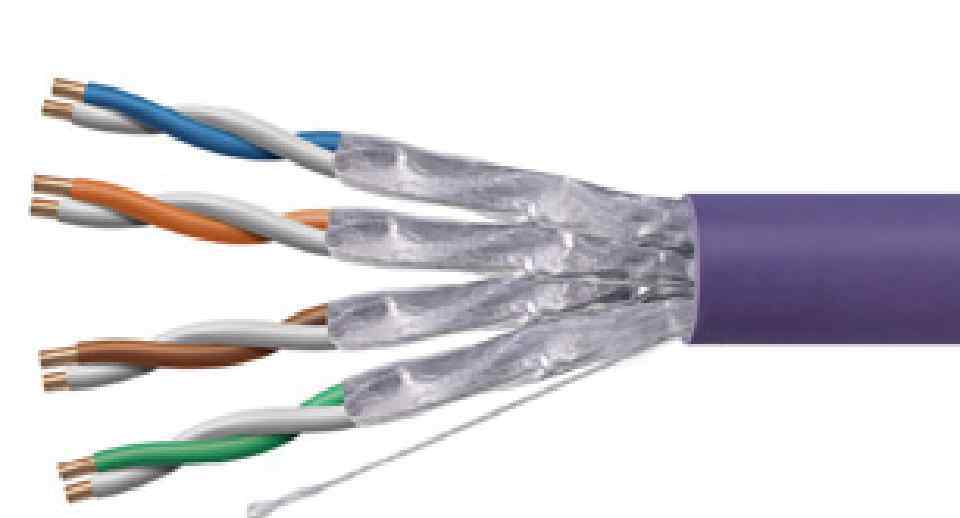

STP:屏蔽双绞线是一种独立的屏蔽双绞线，在芯线外增加一层铝箔，每对导线都有一层铝箔屏蔽层，以减少信号衰减。每四对线还有一层金属编织屏蔽层，达到了七类网线的结构标准。适用于高速网络和高安全性传输，可以支持未来的应用更新，可以统一布线平台，将各种媒体信息一起传输。

FTP:箔式双绞线是铝箔屏蔽双绞线，具有带宽宽、有一定抗干扰能力、信号衰减降低、低烟无卤回收、环保等优点。

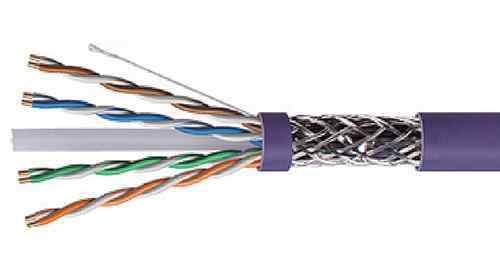

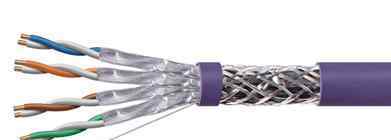

SFTP:屏蔽箔式双绞线是双屏蔽双绞线，在STP铝箔的基础上增加编织网，通常采用铝镁线编织网和镀锡铜网，外层为PVC外罩。一般来说，有两个屏蔽层，两个屏蔽层之间必须有绝缘。其优点是能有效降低环境磁场和信号干扰，内部信号衰减低。缺点是灵活性差，成本高。这种具有抗干扰和高度保密传输的导线适用于特殊环境下的专业布线工程。

ASTP:铠装屏蔽双绞线(电缆)是一种特殊的双屏蔽网络电缆。在上述双屏蔽电缆的基础上，外层为钢带铠装层。使用时，钢带铠装层两端接地，最里面的屏蔽层一端接地。除了双屏蔽线的作用外，它还具有较高的强度，可用于经常有鼠害或防爆要求的布线系统。一般屏蔽线在成本和安装上比非屏蔽线贵，弯曲性能稍差。但适用于一些特殊环境和屏幕系统的综合布线。你可以在了解自己的情况后，做出合理的选择，优化成本和布线效果。

根据导线数量，可分为:

单股铜线:由于其结构原因，单股铜线的硬度高于多股导线，主要用作工程布线。网络电缆信号属于高频电流，只在导体表面流动(趋肤效应)，一般用于固定敷设(如穿管线路等)。).相对于多股铜线，单股铜线在线路接头和设备接线方面更方便，多股铜线一般需要压接或焊接到机头上。但是多股铜线的价格比单股铜线高。

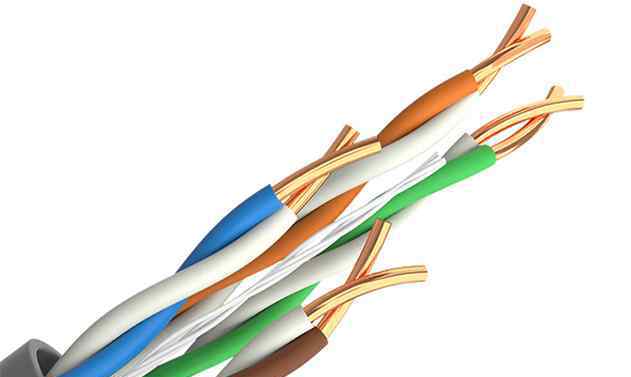

多股铜线:多股铜线是一种韧性好的细导线，不会因反复弯曲而使导体断裂。多股铜线多用于控制线。适用于电线跟随运动的场合(如一般配电箱、柜的门)，多根电线敷设在一起的场合(便于电线敷设和线束成型)。但多股铜芯使电流流路不规则、波动，会导致电磁干扰，影响传输信号质量。

网线的选择:

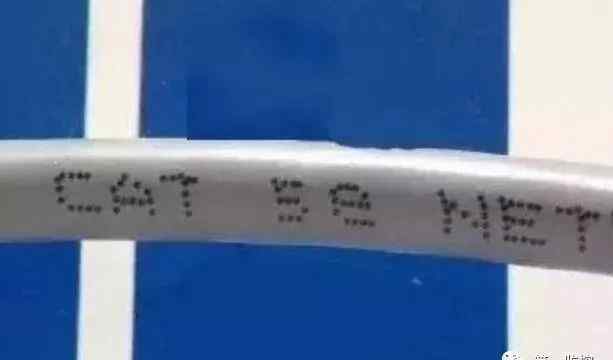

用手摸:优质网络电缆一般采用铜线作为导体芯，比较软，劣质电线则加入其他金属元素，比较硬，不易弯曲，使用中容易折断。

刀切:去掉塑料皮露出芯线，白色芯线为灰色，假线一般为纯白色或花色不明显，缠绕密度好的网线适中，方向为逆时针方向。

火烧:经过高温测试，正品网线外面的橡胶不会软化，正品网线外面的橡胶是阻燃的，而有些假货不阻燃，不符合安全标准。铁的硬度很高，燃烧时不会很快软化。

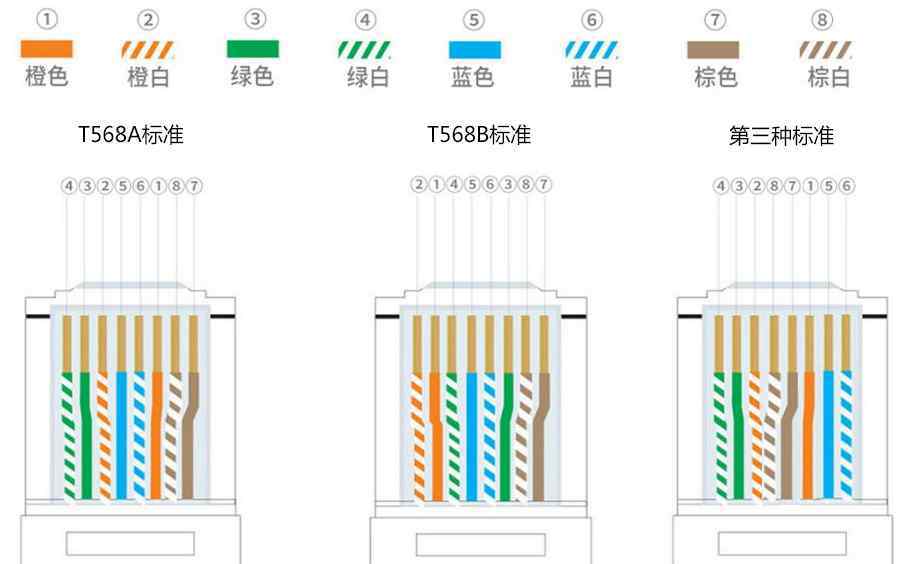

网络电缆的标准生产线有三种:T568A、T568B和第三种。

T568A的线序是:白绿白橙蓝白蓝橙白棕

T568B的线序是:白橙橙白绿蓝白蓝绿白棕

第三行序列是:白色绿色白色橙色白色棕色橙色蓝色白色蓝色

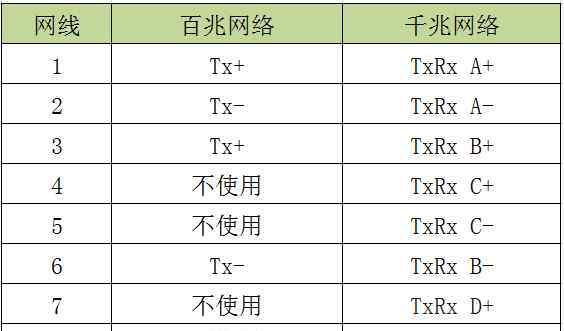

网络电缆中有四对双绞线，可以使用四个100兆位带宽传输信号，其中1和2作为数据发送端，3和6作为数据接收端。所以在制作网线的时候，只需要保证1和2是一套，3和6是同色线序即可。千兆以太网通常使用全部八核。比如6级和超6级的网线，不仅要1 3 2 6，还要8芯，否则网络运行不稳定。

网线的应用

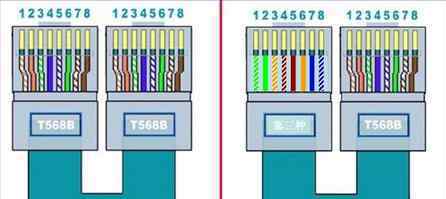

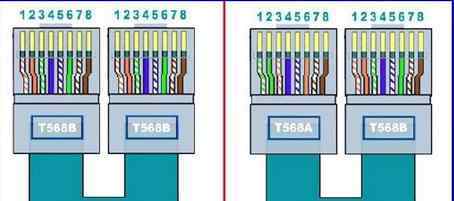

以太网的连接方式主要有两种:直接电缆和交叉电缆。

直接电缆用于将计算机与交换机、集线器等连接起来。

两端的连接器符合T56A或T568B的标准，通常使用更多的T568B。以太网100m网线和千兆网线的直接电缆连接方式相同。

交叉电缆

用于连接计算机、交换机和交换机等。

100兆位交叉电缆两端，一个采用T568B，一个采用T568A，即1-3、2-6、3-1、4-4、5-5、6-2、7-7、8-8。由于使用8线千兆网络，交叉电缆的连接方式与100兆网络电缆有些不同。千兆网交叉电缆的一个端子采用T568B，另一个采用第三种排列方式，即1-3、2-6、3-1、4-7、5-8、6-2、7-4、8-5。

如果考虑到未来网络的应用需求，理论上应该安装最先进的布线产品，因为安装电缆后往往很难更新更换。基本上一个布线系统至少要作为标准使用10年，能够支持第4代到第5代网络设备的性能更新。如果将来网络设备需要更好的电缆，可以提高数据速度。

你可以在了解自己的情况后，做出合理的选择，优化成本和布线效果。
