止回阀作用 一文透彻了解止回阀！

如何选择止回阀

1.为防止介质倒流，设备、装置和管道上应安装止回阀；

2.止回阀一般适用于清洁介质，不适用于含有固体颗粒和高粘度的介质；

3.一般来说，标称通道为50毫米的水平管道应选择垂直提升止回阀；

4.直通提升止回阀可以安装在水平和垂直管道上；

5.泵入口管道应选用止回阀，底阀一般只安装在泵入口的垂直管道上，介质自下而上流动；

6.升降式比摆动式密封性能更好，流体阻力更大，水平止回阀应安装在水平管和垂直管上；

7.旋启式止回阀的安装位置不受限制，可以安装在水平、垂直或倾斜管道上，如果安装在垂直管道上，介质的流向应该是从下往上；

8.旋启式止回阀不应该做成小直径的阀门，可以做成高工作压力，PN高达42MPa，DN高达2000mm以上。根据壳体和密封件材料的不同，可适用于任何工作介质和任何工作温度范围。介质是水、蒸汽、气体、腐蚀性介质、油品、药品等。介质的工作温度在-196-800℃之间。

9.止回阀适用于低压大口径，安装受限；

10.蝶阀的安装位置不受限制，可以安装在水平管道上，也可以安装在垂直或倾斜管道上；

11.隔膜止回阀适用于容易发生水锤的管道。隔膜可以很好地消除介质倒流造成的水锤。它通常用于低压和常温管道，尤其是自来水管道。介质的工作温度在-12℃到-120℃之间，工作压力为

12.球形止回阀适用于中低压管道，可制成大直径；

13.球形止回阀的壳体材料可以是不锈钢，密封件的空芯球可以用聚四氟乙烯工程塑料包裹，因此它也可以应用于具有普通腐蚀介质的管道，工作温度在-101-150℃之间，公称压力≤4.0兆帕，公称偏差范围在200-1200之间；

14.在选择不可压缩流体的止回阀时，首先要评估所需的关闭速度，第二步是选择可能满足所需关闭速度的止回阀类型；

15.用于可压缩流体的止回阀可以根据用于不可压缩流体的止回阀的类似方法来选择。如果介质流量范围很大，用于可压缩流体的止回阀可以使用减速装置。如果介质流动停止并快速连续启动，如压缩机出口，则使用提升止回阀。

16.应确定止回阀的尺寸，阀门供应商必须提供选定尺寸的数据，以便在给定流量下阀门全开时找到阀门的尺寸；

1.泵出口止回阀的选择

在一般泵站工程情况下，泵出口止回阀的选择应遵循以下原则:

对于泵出口管道直径较小的管道，即dn管道

泵出口管径DN ≥ 50 mm的管道应选用旋启式止回阀

旋启式止回阀可以水平或垂直安装。旋启式止回阀的阀瓣是围绕旋转轴旋转的，其流体阻力一般小于升降式止回阀。适用于口径较大的场合，安装位置不受限制。通常安装在水平管道中，适用于口径较大的场合。根据阀瓣的数量，可分为单盘摆动式、双盘摆动式和多盘摆动式三种。单盘旋启式止回阀一般用于中等口径的场合。当大直径管道选用单盘旋启式止回阀时，为了降低喘振压力，最好采用能降低喘振压力的缓闭止回阀。双盘旋启式止回阀适用于大、中直径管道。双盘旋启式止回阀是一种结构小、重量轻的快速止回阀；多瓣旋启式止回阀适用于大直径管道。

2.泵出口止回阀的安装

①旋启式止回阀一般安装在水平管道上:直径DN~80mm的止回阀也可安装在垂直或向上倾斜的管道上。

②水平管道上应安装直通提升止回阀；垂直提升止回阀必须安装在垂直管道上，介质自下而上流动。

③由于止回阀容易损坏，应安装在泵出口附近，止回阀上部应设置截止阀(一般为球阀或闸阀)，以方便维修。

④为了在拆卸止回阀之前释放压力，如果止回阀本身没有放泄阀，应该在止回阀和截止阀之间安装一个放泄压力的放泄阀。

3.防止液压冲击损坏止回阀密封面的保护措施

止回阀的设置可以防止物料回流，防止泵轮被液体撞击。但就止回阀本身而言，设置不当会造成水锤造成阀瓣突然撞击阀座，损坏止回阀的密封面。因此，应采取几项保护措施。

1.设置泵出口的直径:80毫米旋启式止回阀应该水平安装，以减少阀瓣背座和冲击。

2.对于泵出口止回阀直径DN≥150mm的管道，应在止回阀前后设置旁路，防止阀前压力上升过大而损坏止回阀密封面。

3.如果泵排出管道的起点和终点的压力高于高压管道的压力，并且不允许旁通，可以采取以下措施。

①设置安全阀代替旁通阀。其功能类似旁通阀。它设置在止回阀的出口附近，当水锤增加压力时，它可以释放一部分水，防止压力继续增加造成的损坏。

②设置空气体或惰性气体缓冲罐。它布置在止回阀的出口附近。当水锤发生时，缓冲罐中的加压气体被压缩，以减轻水锤引起的压力升高。

水泵进出口流程一般设置:

入口截断阀-:过滤器

出口止回阀-出口断流阀

入口和出口旁通阀

出口安全阀(溢流阀)

出口管道上的调节阀等。

截断阀通常是闸阀、球阀、旋塞阀等。

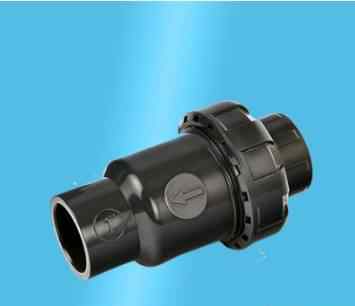

止回阀简介

止回阀，也称为单向阀或止回阀，用于防止管道中的介质倒流。水泵吸入开关的底阀也是止回阀。阀门的开启和关闭部分被介质流和力打开或关闭，以防止介质倒流，这种阀门被称为止回阀。属于自动阀，主要用于介质单向流动的管道，只允许介质单向流动，防止事故发生。

止回阀结构可分为:

1.升降式止回阀:阀瓣沿阀体垂直中心线滑动的止回阀。提升止回阀只能安装在水平管道上，高压小直径止回阀上的阀瓣可以是球形。升降式止回阀的阀体形状与截止阀(可与截止阀一起使用)相同，因此其流体阻力系数较大。

2.旋启式止回阀:阀瓣绕阀座外的销轴旋转的止回阀，旋启式止回阀应用广泛。

3.阀瓣止回阀:一种止回阀，其阀瓣围绕阀座上的销钉旋转。碟式止回阀结构简单，只能安装在水平管道上，密封性能差。

4.管道止回阀:阀瓣沿阀体中心线滑动的阀门。管道止回阀是一种新型阀门，由于其体积小、重量轻、加工工艺好，是止回阀的发展方向之一。但流体阻力系数略大于旋启式止回阀。

1.不要让止回阀承受管道中的重量，大型止回阀应独立支撑，以免受到管道系统产生的压力的影响。

2.安装时，注意介质流动的方向应与阀体指示的箭头方向一致。

3.提升垂直瓣止回阀应安装在垂直管道上。

4.提升水平翻板止回阀应安装在水平管道上。

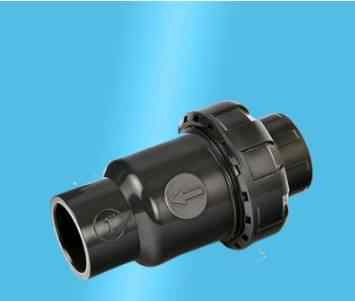

止回阀工作原理分析

这种类型的阀门的功能是只允许介质向一个方向流动，并阻止方向流动。通常这种阀门是自动工作的，阀瓣在流体单向流动的压力下开启；当流体反向流动时，流体压力和圆盘的自重叠圆盘作用在阀座上，从而切断流动。

止回阀属于这种类型的阀门，包括旋启式止回阀和升降式止回阀。旋启式止回阀有一个铰链机构，像门一样的阀瓣可以自由地靠在倾斜的阀座表面上。为了保证阀瓣每次都能到达阀座面的合适位置，在铰链机构中设计了阀瓣，使阀瓣有足够的摆动空，使阀瓣真实、全面地与阀座接触。根据使用性能的要求，阀瓣可以由金属制成，也可以镶嵌皮革、橡胶或合成覆盖物。当旋启式止回阀完全打开时，流体压力几乎不受阻碍，因此通过阀门的压降相对较小。提升止回阀的阀瓣位于阀体上阀座的密封面上。这个阀门就像一个截止阀，只是阀瓣可以自由升降。流体压力使阀瓣从阀座密封面上抬起，介质回流使阀瓣回落到阀座上，切断流动。根据使用条件，阀瓣可以是全金属结构，也可以在阀瓣支架上镶嵌橡胶垫或橡胶圈。与截止阀一样，流体通过提升止回阀的通道很窄，因此通过提升止回阀的压降比回转止回阀的压降大，回转止回阀的流量很少受到限制。
