CPU在2440上共有16个第二个处理器，从CP0到CP15。

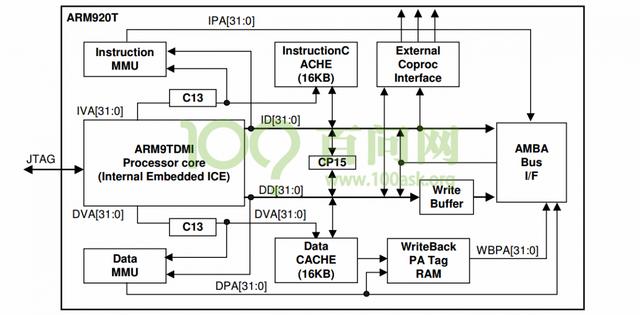

CP15管理缓存MMU我们要启动缓存，就必须操作CP15二级处理器指令。首先看一下硬件结构。

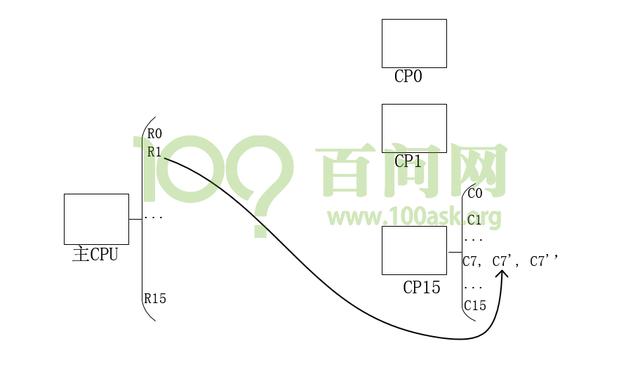

CP15也有很多寄存器C0 ~ C15起始C7’是备份寄存器

现在，主CPU的值R0被传递到CP15的寄存器。

我们要引入辅助处理器指令

MRC

Mov r1、r0

结果是r0=传递=R1

MRC

c coprocessor=propagate=register

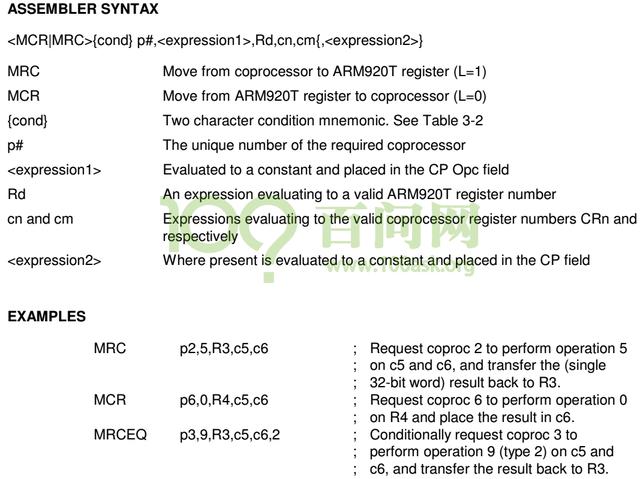

Mcr是将主处理器的值发送给辅助处理器。查看register=propagate=co processor语法格式，并在2440上检索MRC。

得到语法形式

例如，Mcr | MRC {cond} p #，expression1，rd，cn，cm {，expression2}

Mcr P15、0、r1和c1将主处理器的值发送到次处理器。

如果将Expression1的值设定为0，则不可用

R1是默认CPU寄存器的值

C1是cp15寄存器的值

Cm，不需要，写为c0

如果将Expression2值设定为0，则不可用

Cm和expression2用于区分哪个C1，通常写为c0，0。此命令表示主CPU的R1值将写入辅助处理器cp15的cp1寄存器中。

相反，应该从cp15寄存器读取主CPU寄存器。

Mrc p15、0、r1、c1、c0、0此命令指示第二处理器cp15 C1寄存器的值将读取写入主CPU的R1寄存器

2410文档中有cp15寄存器的作用

其中寄存器1控制寄存器下图说明了控制寄存器1的功能

Bit12位控制cache命令的打开或关闭。我将bit 12设置为1

C7有多种寄存器，对应于多种功能。

寄存器7用于操作缓存，并根据语法规则cm{，expression2}区分要选择的C7

通过以下写入程序，cache将知道2440上有data cache和指令cache。其中，必须启用地址映射，才能使用data cache。只能使用指令cache

打开

Reset:

/*关闭看门狗*/

Ldr r0，=0x53000000

Ldr r1，=0

Str r1，[r0]

/* mpll设定，FCLK : HCLK : PCLK=400m : 100m : 50m */

/* locktime(0 x 4 c 000000)=0 x ffffffff */

Ldr r0，=0x4C000000

Ldr r1，=0xFFFFFFFF

Str r1，[r0]

/* clkdivn (0x4c000014)=0x5、TF clk : th clk : TPC lk=1:4:8 */

Ldr r0，=0x4C000014

Ldr r1，=0x5

Str r1，[r0]

/*设置CPU以异步模式工作*/

Mrc p15，0、r0、c1、c0，0

Orrr0、r0、# 0 xc 000000//r 1 _ nf :或：r1 _ ia

Mcr p15，0、r0、c1、c0，0

/* mpllcon设置(0x4c000004)=(9212) | (14) | (10)

* m=MDIV 8=92 8=100

* p=PDIV 2=1 2=3

* s=SDIV=1

* fclk=2 * m * fin/(p * 2s)=2 * 100 * 12/(3 * 2 1)=400m

*/

Ldr r0，=0x4C000004

Ldr r1，=(9212)|(14)|(10)

Str r1，[r0]

/*设置PLL后，锁定时间将被锁定，直到PLL输出稳定为止

*然后，CPU将在新频率FCLK上运行

*/

/*

icache

*/

Bl enable_icache

/*内存： sp堆栈设置*/

/*启用分辨率nor/nand

*请写0 ~ 0地址，然后再读一遍

*得到0后，0地址的内容被修改，与ram相对应。NAND启动

*否则，将启动nor

*/

Mov r1，#0

Ldr r0，[r1] /*读取原始值备份*/

Str r1，[r1] /* 0-[0] */

Ldr r2，[r1] /* r2=[0] */

Cmp r1、R2 /* r1==r2？相同表示法启用NAND */

Ldr sp，=0x 4000000 4096/*首先假设为nor启动*/

Moveq sp、# 4096/* NAND boot */

Streq r0，[r1] /*恢复原始值*/

Bl sdram_init

//bl使用具有初始值的数组，而不是sdram_init2 /*与位置无关的代码*/

/*重定目标文本、rodata、数据部分全部程序*/

Bl copy2sdram

/*清除BSS段*/

Bl clean_bss

/*重置后，CPU处于SVC模式

*现在切换到usr模式

*/

Mrs r0、cpsr /*读取cpsr */

将Bic r0、r0、#0xf /* M4-M0修改为0b10000以使用usr模式*/

Bic r0、r0、#(17) /*清除I位*/

Msr cpsr、r0

/* sp _ usr设置*/

Ldr sp，=0x33f00000

Ldr pc，=sdram

Sdram:

Bl uart0_init

Bl print1

/*故意添加未定义的命令*/

Und_code:

.word0xdeadc0de /*未定义的命令*/

Bl print2

SWI0x123 /*运行此命令以触发SWI异常，进入0x 8 */

//BL使用main /* bl命令进行相对跳跃，程序仍然在NOR/sram中使用*/

Ldr lr，=halt

Ldr pc、=main /*绝对跳跃、SDRAM */

哈特：

b霍尔特

怎么样才能让icache打开2410芯片手册？

Enable_icache:

/* icache */

Mrc p15、0、r0、c1、c0、0

Orrr0、r0、# (112)/* r0=r0 or (112) */

Mcr p15、0、r0、c1、c0和0//条修改后的r0被写入cp15的cp1寄存器中

Mov pc提高lr刷屏效率。
