定时控制开关 极客DIY:20多改造家用开关,实现远程、定时控制

对于家用电气设备,开关在家用应用中尤为重要。只要人类还需要电,开关永远只是需要的产品。随着智能家居的发展和传统开关的智能化,智能开关必将成为智能家居用户的必需品。以下是参加物联网小专家大赛的参赛作品,用SOC方案改造一款智能开关,只需20+的成本就能实现远程控制和定时控制。

文本内容:

我家应该算是老房子了。卧室用普通开关开灯关灯,连双掷开关都没有。每次关灯都要爬下床。这个夏天还好,冬天极其痛苦。变换线条是非常不现实的。但是我们这些技术男怎么会稀罕呢?泡妞虽然做不到,但是他的动手能力每分钟都会把你炸飞。因此,我利用季志云的SoC方案制作了一个嵌入在开关座中的控制系统。本文分为软件和硬件两部分。

软件

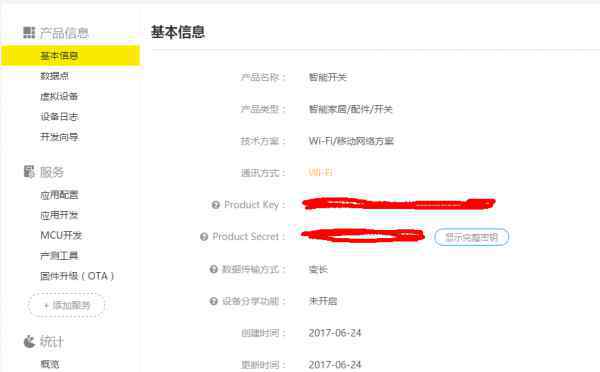

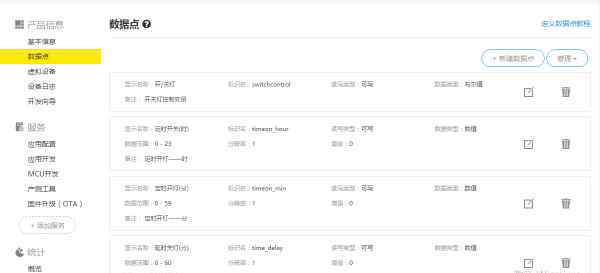

首先我们需要创建一个产品,然后定义一些数据点,这里就不详细介绍了。如果不太清楚,可以看看开发者中心的文档中心,里面有详细的介绍。在创作产品时,要选择wifi方案,而不是蓝牙和中控。这里只做了一些简单的数据点。因为我不需要那么多。以下是基本信息和数据点的截图:

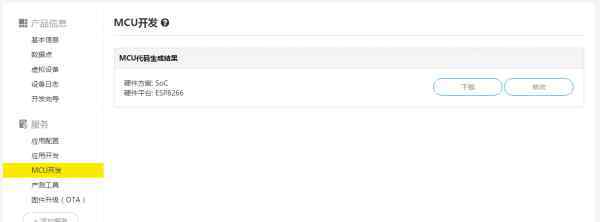

然后,我们下载了机器智能云自动生成的代码框架的SoC版本:

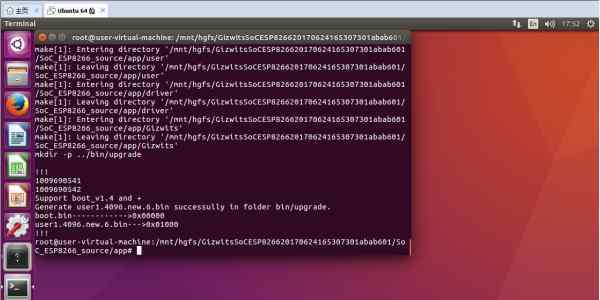

以下是搭建SoC的开发环境,季志云的文档中心有很多教程:http://docs.gizwits.com/zh-cn/deviceDev/UseSOC.html链接在这里,这里就不多解释了,我用的是ubuntu 16.04 64位,没问题。

最后,按照控制逻辑写代码就行了,代码打包在附件里。

硬件

因为急着用,所以没打板子。等板子回来花了6-7天,还要测试。于是就直接在这里用了孔板,从某宝那里买的,第二天就到了。

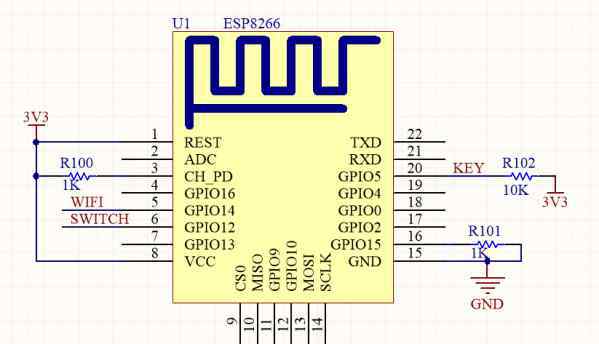

我来说说用SoC版本的好处。如果你在做简单的功能,用SoC可能是最好的选择。最重要的是省钱。如果你用单片机,只能用STM32和arduino。STM32只装了LQFP,需要印50块。arduino不便宜,它的尺寸也在那里。让它变小几乎是不可能的。这是esp8266和一些引脚分配的最低系统:

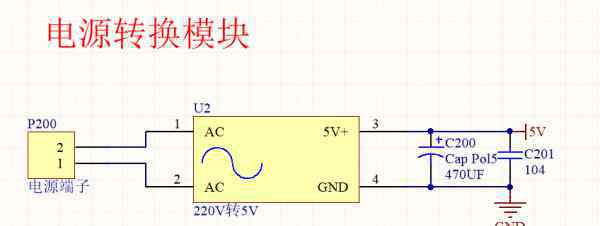

以下是电源模块。买了220V到5V的电源模块,安全方便。这里我放了一个电解电容和一个单片电容。104单片电容用于过滤高频波:

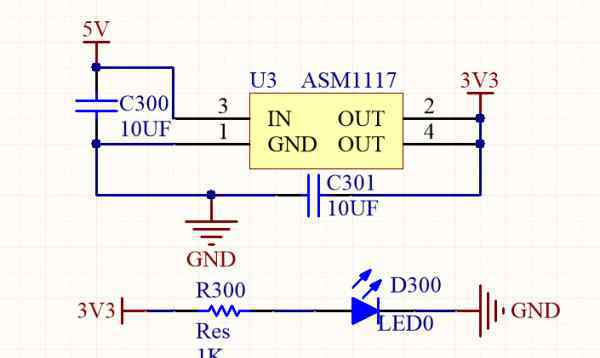

以下是5V到3.3V的稳压芯片,为ESP8266供电:

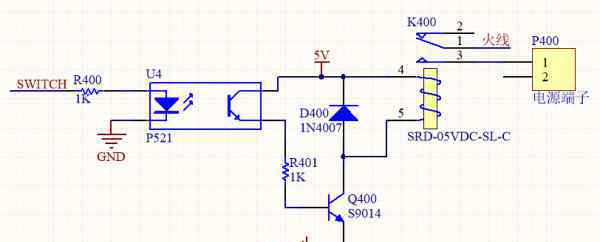

以下是最重要的控制部件、继电器和光耦合器:

那是电路部分。我将在下面列出一个物料清单表:

序号名称数量单价总价1ESP8266-12F111112220V转5V电源模块110103松乐继电器10.970.974电源端子30.280.845P521光耦10.440.446AMS1117-3.3V10.10.176CM*6CM洞洞板10.540.548S9014三极管10.040.0491N4007二极管10.030.031010uf电容20.030.06111K电阻60.0150.0924.11

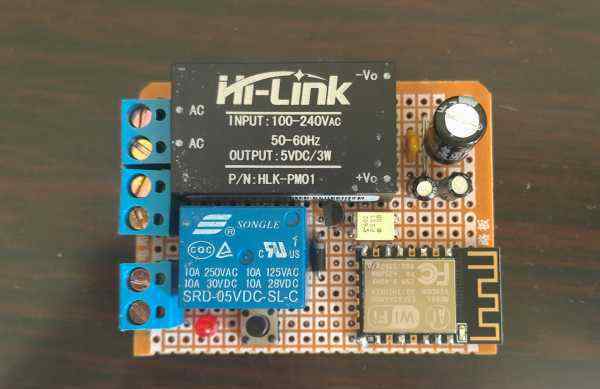

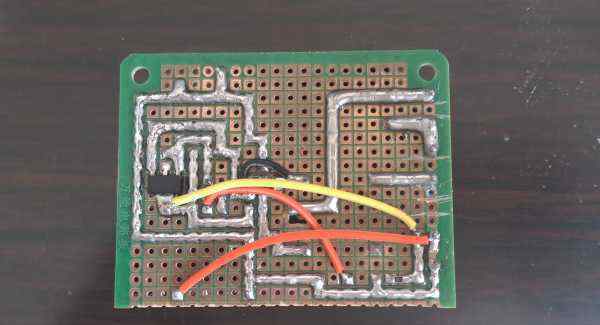

实物

至此,制作完成。

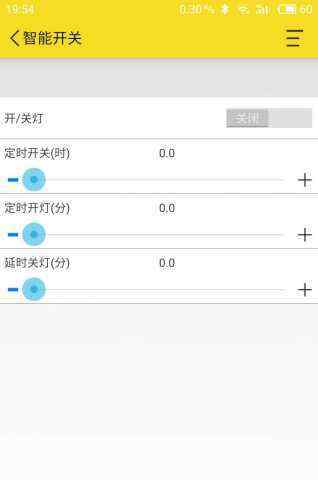

季志云APP:

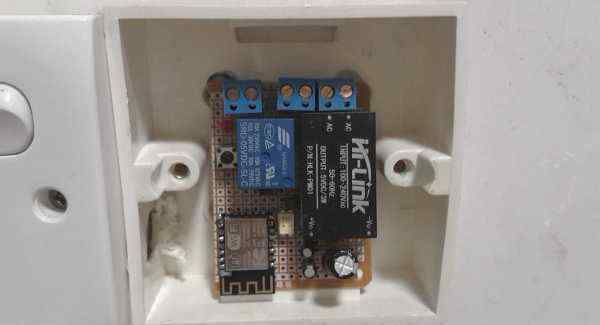

挥一挥,就可以完全放下了:

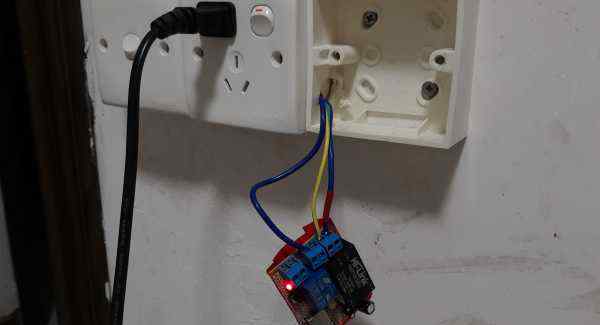

调试的时候拿的,放进去就看不到了

附件:

附件太大,做干净后还有10M,要上传到百度云。链接:http://pan.baidu.com/s/1sli8wyD密码:cd92

今天看了米家的新产品发布会,德哥说小米的智能插头卖了六千万。听完之后,我很惊讶。其实智能插头技术上并不难,池智云就可以做到。论坛里有人打开了这个智能插头。有人可能会说:“你做的东西这么简单,是不是意味着拿出来比赛?”我的答案是:小米的智能插头简单到能卖6000万份。你的呢?所以,我觉得:不要因为简单就去做。你看这个看那个,就不干了。中国从来不缺乏创造力,但它缺乏这样做的人。

请建议和提问什么是错的或不清楚的。

本文参加了机器智能云“物联网小专家”技术征文大赛。如果有兴趣可以搬到官方论坛。进入路径:在智能云社区>:在竞赛区发布您的作品:http://club.gizwits.com/forum-225-1.html

优秀的文章可以获得季志云提供的现金奖。
