1.作品介绍
该模块可通过电力线载波双向通过串口传输数据,可用于智能家居中灯具和窗帘的控制。
物理尺寸:95mm(长)*35mm(宽)*20mm(厚)(这是和之前产品配套的模块,这次电路板没有修改。如果深化设计,电路板的尺寸可以更小)
最后,为大家开源,大家可以根据自己的需要修改。

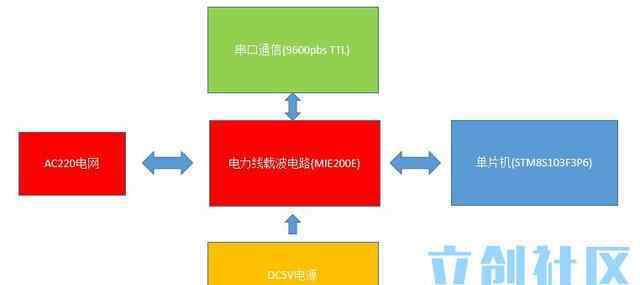

2.系统架构图

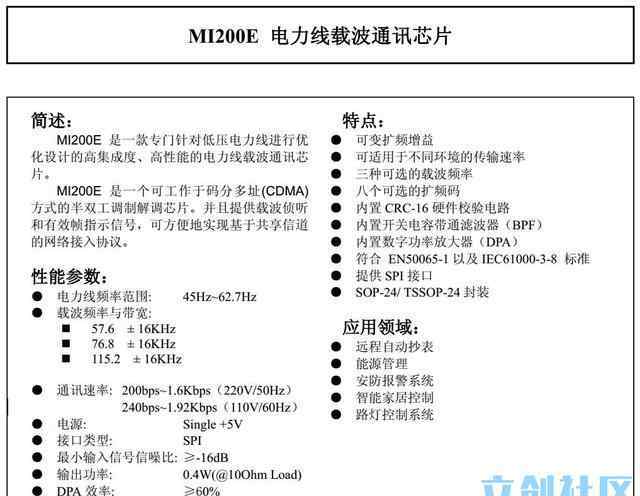

电力线载波芯片采用米娅微电子公司的MI200E

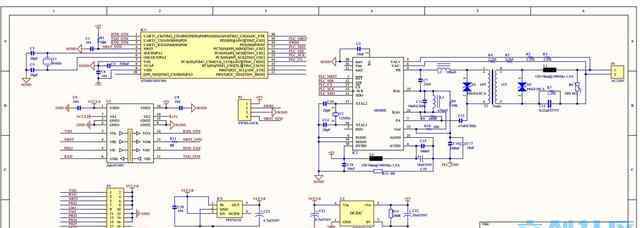

3.原理图

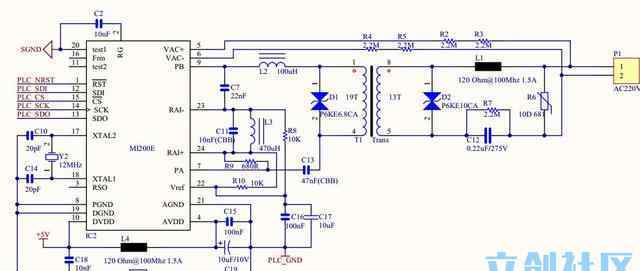

电力线载波部分

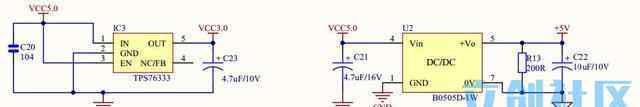

供给单位

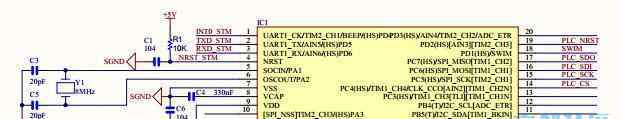

单片机部分

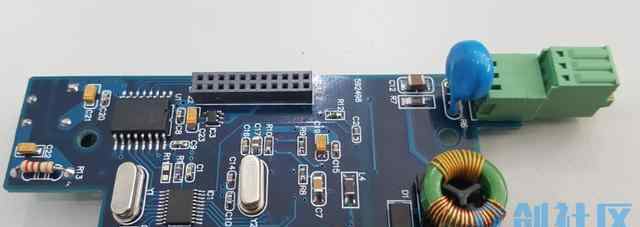

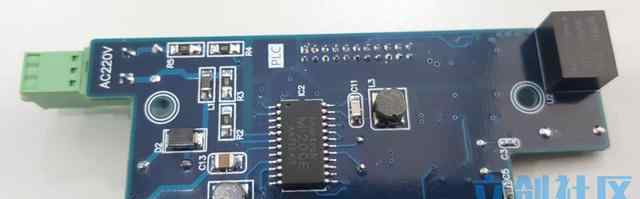

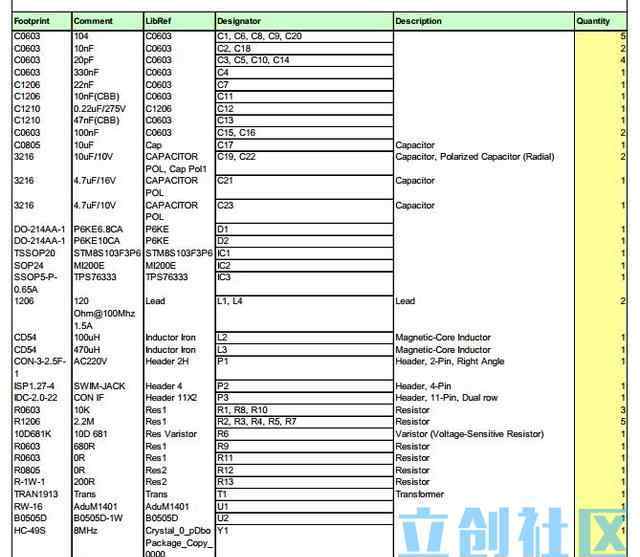

4.物理图纸材料清单

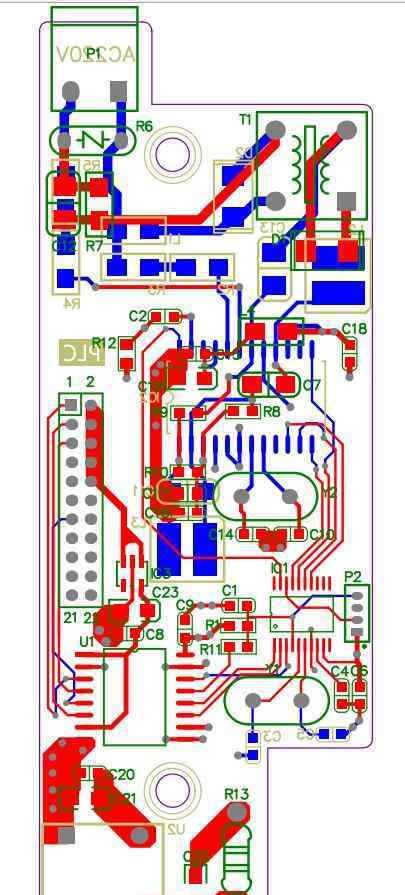

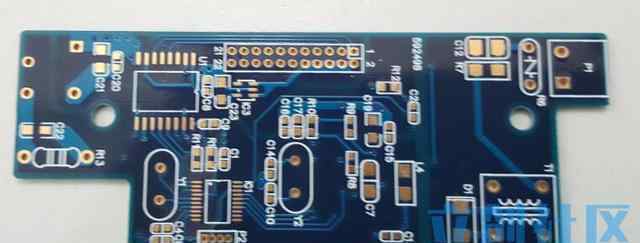

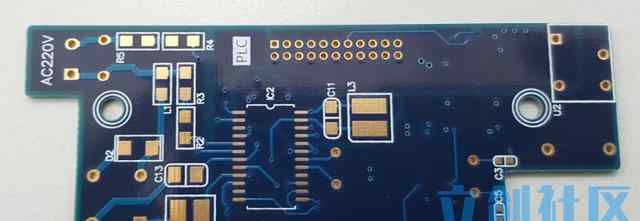

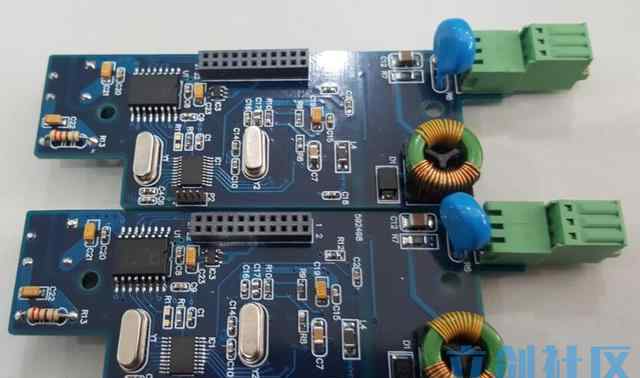

5.印刷电路板的物理图
注意:最终的源文件被上传到附件。
7.软件部分的描述
开发环境:STM8 1.40的IAR
STM8S库文件版本:2.00
源代码对所有人开放,附在下面的附件里。

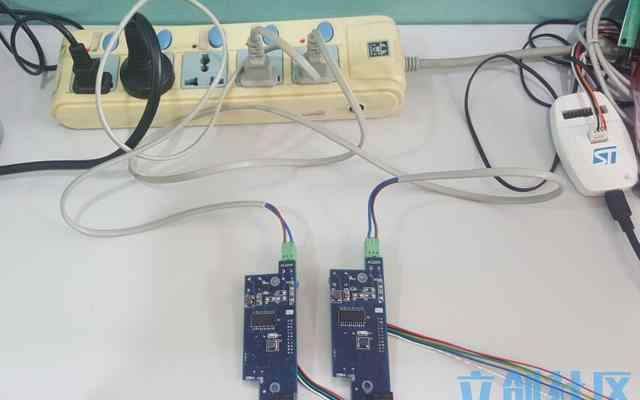

8.作品展示

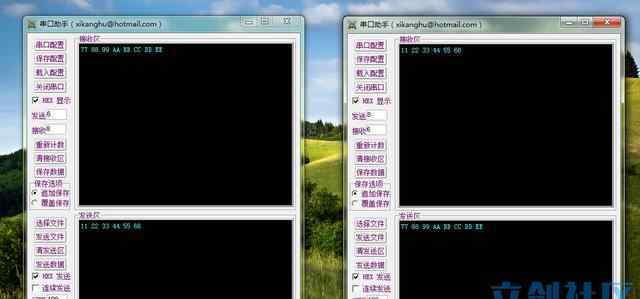

通过USB将电脑和模块连接到串口,打开两个串口助手软件,收发数据。
9.总结
调试程序时,主要难点是单片机与电力线载波模块的通信。比如这个模块有些功能不够完善。人人开源。希望感兴趣的大神可以改进一下。
如果需要原理图、PCB、源代码等附件。,您可以查看原始链接下载它:
http://club.szlcsc.com/article/details_694_1.html
