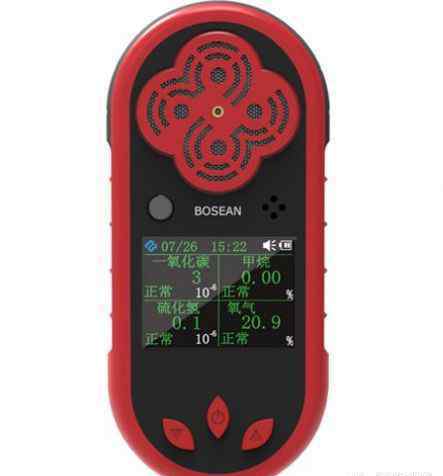

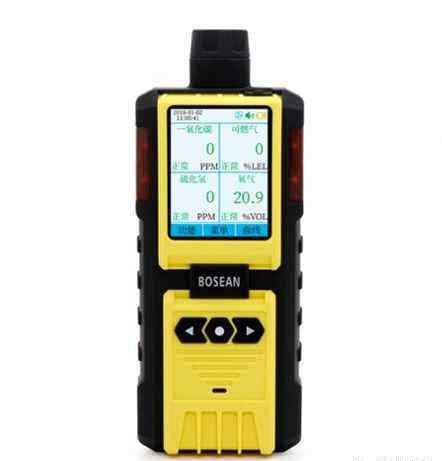

便携式可燃气体探测器便携式可燃气体检测仪的工作原理

可燃气体探测器是一种安装在工业和民用建筑中使用的探测器，可响应单一或多个可燃气体浓度。

最常用的可燃气体探测器有催化可燃气体探测器和半导体可燃气体探测器。

半导体可燃气体探测器主要用于餐馆、宾馆、家庭作坊等使用燃气、天然气、液化气的场所，催化可燃气体探测器主要用于排放可燃气体和可燃蒸汽的工业场所。

催化可燃气体探测器利用难熔金属铂丝加热后的电阻变化来测量可燃气体浓度。

可燃气体进入探测器时，在铂丝表面引起氧化反应(无焰燃烧)，产生的热量使铂丝温度升高，铂丝电阻率发生变化。因此，当遇到高温等因素时，铂丝的温度发生变化，铂丝的电阻率发生变化，被测数据也随之变化。

半导体可燃气体探测器利用半导体表面电阻的变化来测量可燃气体的浓度。

半导体可燃气体探测器采用高灵敏度的气敏半导体元件。当它在工作状态下遇到可燃气体时，半导体的电阻减小，减小值与可燃气体的浓度有对应关系。

可燃气体探测器由探测和检测两部分组成，具有探测和检测功能。

可燃气体检测仪检测部分的原理是仪器的传感器采用检测元件、固定电阻和调零电位器组成检测电桥。该桥使用铂丝作为载体催化元素。通电后，铂丝温度上升到工作温度，空气体通过自然扩散或其他方式到达元件表面。

当空气体中没有可燃气体时，电桥输出为零。当空气体含有可燃气体并扩散到检测元件时，由于催化作用发生无焰燃烧，使检测元件温度升高，铂丝电阻增大，导致电桥失去平衡，从而输出电压信号，电压信号与可燃气体浓度成正比。信号经过放大、模数转换和传递

电化学气体检测器是使用电化学传感器的气体检测器。由于许多反应气体具有电化学活性，可以电化学氧化或还原，并且该反应产生的电流与反应气体的浓度成正比，因此可以通过这种反应检测气体的成分和浓度。

这种检测方法准确度高，响应快，多用于有毒气体的检测，但电化学反应有不同的分类。下面是一些常见的电化学反应模式和电化学气体检测器的原理。

1.恒电位电解型。目前，这种方法广泛应用于有毒气体探测器，如一氧化碳探测器。在电解液中，安装一个恒电位的工作电极，气体在工作电极处发生氧化或还原反应，然后在电极处发生还原或氧化反应，使电极电位发生变化，形成的电流与气体浓度成正比，最终得到浓度值。

2.原电池类型。这种原理就像干电池，只不过电池是碳锰电极，这里是气体电极。气体在阴极被还原，形成的电子在阳极被氧化成金属铅。形成的电流与气体浓度成正比，气体浓度也由电流计算。

3.浓缩电池类型。在电化学电池两侧，被测气体会独立形成浓度电动势，电动势的大小与气体浓度有关。最常用的传感器是二氧化碳探测器。

4.限流型。该方法主要是一种氧传感器，用于汽车的氧检测，是汽车必不可少的仪器。通过气体扩散控制提供给阴极的氧气获得极限电流，然后通过极限电流计算氧气浓度。

气体检测器电化学传感器的工作原理；

外界气体进入气体检测器后，气体进入传感器，通过特氟隆薄膜到达电极。根据不同的气体发生不同的电化学反应。例如，一氧化碳气体到达电极后会被氧化成二氧化碳。氧化反应使电子通过外电路从工作电极流向极板，形成电流，电流与气体浓度成正比。然后，电流在气体检测器中被检测和放大，并在输出后被测量。最后，气体浓度显示在屏幕上。
