主变压器高、中、低补偿电流计算公式

以250KVA变压器(高)为例，该等级的视在功率因数为0.75，无功功率补偿将功率因数提高到0.95。

250KVA变压器满载功率:

P=250×0.75=187.5(KW)

功率因数为0.75时的无功功率:

Q1 =根数(S1× S1-p× p) =根数(250× 250-187.5× 187.5) ≈ 165 (kvar)

当功率因数增加到0.95时的视在功率:

S2=187.5/0.95≈197(千伏安)

无功功率:

Q2 =根数(S2× S2-p× p) =根数(197× 197-187.5× 187.5) ≈ 60 (kvar)

需要电容无功功率补偿:

Qc=Q1-Q2=165-60=105(Kvar)

根据计算，每个补偿电容为18Kvar，分为6个通道，共108Kvar，补偿电容额定电压为0.45KV(450V)，总电流:

I = Qc/1.732 u = 108/(1.732×0.45)≈138(A)

选用200 ~ 350 A的刀闸，每路断路器为40 A..

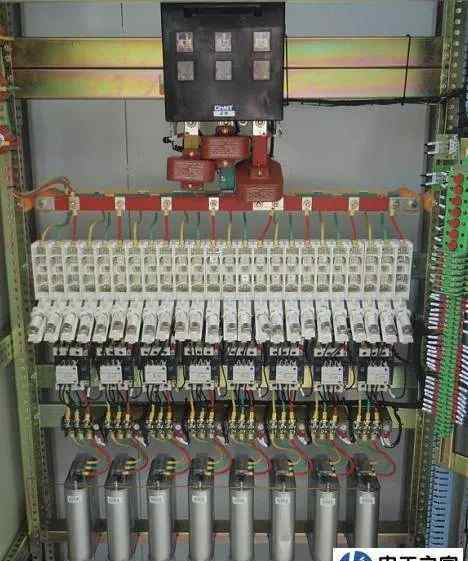

功率因数补偿电容的计算

1”功率因数为0.67时的视在功率:

S1=P/cosφ=1800/0.67≈2687(千伏安)

无功功率:

Q1 =根数(S1× S1-p× p) =根数(2687× 2687-1800× 1800) ≈ 1995 (kvar)

功率因数为0.9时的视在功率:

S2=1800/0.9≈2000(千伏安)

无功功率:

Q2 =根数(S2× S2-p× p) =根数(2000× 2000-1800× 1800) ≈ 872 (kvar)

需要电容无功功率补偿:

Qc=Q1-Q2=1995-872=1123(千伏安)

2 "安装40kvar补偿电容器数量:

1123/40≈28(每个)

3.补偿后的实际平均功率因数为0.9。

压降计算公式_线路压降计算公式

当线路长度不是很长的时候，因为压降很有限，“压降”的问题往往可以忽略，比如线路只有几十米。但如果在一些长的电力线路上忽略电缆压降，可能会因为电缆敷设后电压过低而根本无法启动设备；或者设备虽然可以启动，但处于低压运行状态，时间长了对设备造成损坏。

长电源线需要考虑压降。所谓“长线”，一般是指电缆线路在500米以上。当电压精度较高时，也应考虑压降。

电压下降的原因

对于装有电力装置的电力电缆，如发电机、变压器等，当传输距离较长时，如900m，应考虑首库网电压的“压降”问题；否则，在电缆购买和安装后，发现由于没有考虑电压降，设备不能正常启动，造成工程损失。

电力线的电压降是由导体的电阻引起的。正因为如此，无论导体采用哪种材料(铜、铝)，都会造成线路一定的电压损耗，当损耗(压降)不超过自身电压的5%时，一般不会对线路的电驱动产生后果。比如一个380V的线路，如果电压降到19V，也就是电路电压不低于361V，问题就不大了。

压降△ u = IR < 5% u满足220*5%=11V380*5%=19V的要求

压降计算公式

计算压降的公式1:

△u%=I*R

I=P/(1.732*U*COSθ)R=ρ*L/S

p:功率，u:电压；COSθ功率因数；ρ导体电阻率，铜芯电缆0.018S:电缆标称截面，l:线路长度

单相允许压降:Vd=220Vx5%=11V

三相允许压降:Vd=380Vx5%=19V

计算压降的公式2:

△U%=K*I*L*V0

K:三相四线制K= 3根数下，单相K = 1；I:工作电流或计算电流(a)

l:线长；V0:表中的电压(伏/安)

压降估计

1.使用

根据线路上的负载时刻，估算供电线路上的电压损耗，检查线路的供电质量。

2.公式

提出了估算电压损失的参考数据，通过一些简单的计算就可以估算出供电线路的电压损失。

根据“千瓦”压力损失。米”，2.5铝线20-1。随着截面的增大，负载力矩大，降压平方低。(1)三相四线6倍，铜线乘以1.7。②

感性负载压力损失大，截面在10°时影响不大。如果力率为0.8，则在10时将增加0.2比1。③

3.描述

电压损失的计算涉及的因素很多，而且比较复杂。

在估算过程中，线路的导线和截面都是根据负荷情况选择的，即基本满足相关条件。电压损失以“额定电压损失的百分比”来衡量。公式主要列出了估算电压损耗最基本的数据，有多少“负载时刻”电压损耗会是1%。当负载力矩较大时，电压损耗会相应增加。为此，首先要计算这条线的荷载矩。

所谓荷载矩，就是荷载(kW)乘以线路长度(线路长度为导向线铺设长度“m”，即导向

线路采用的路径，与线路中的导线数量无关。)，单位是“千瓦。米”。：

(1)首先，计算电压损失最基本的依据是负荷矩:kw.m。

参考数据:2.5毫米铝线，单相220伏，阻性负载(功率因数1)，每20“千瓦·米”负载力矩电压损失1%。这就是那句“2.5铝线20-1”。

在1%电压损失的基准下，大截面的负载力矩也可以更大，按比例变化。例如，如果10平方毫米的铝线的横截面是2.5平方毫米的4倍，那么20*4=80 kW。m，即这根导线的负载力矩为80 kW。m，电压损失仅为1%。其他章节类推。

如果“电压降低，平方低”，比如36伏，那么先找出36伏相当于220伏的1/6。此时，这

线电压损耗为1%时的负载时刻不是20kw.m，而是应该降低1/6平方，即20 * (1/36) = 0.55kw.m，也就是说，在36伏时，每0.55kw.m(即每550 w.m)电压损耗降低1%。

它不仅适用于较低额定电压的情况，也适用于较高额定电压的情况。这个时候，它会上升平方。比如单相380伏，由于380伏的电压是220伏的1.7倍，所以电压损失1%的负载力矩应该是20*1.72=58 kW.m

从上面可以看出“负载力矩随截面增大而增大，电压随低方减小”的公式。都与参考数据“2.5铝线20-1”进行了对比。
