在实际工作过程中,有时需要将图纸转换成不同的格式,以满足工作中的各种需求。pdf格式当然是最常用的格式。如何将CAD文件转换成PDF格式?以CAD2014为例,具体步骤如下:

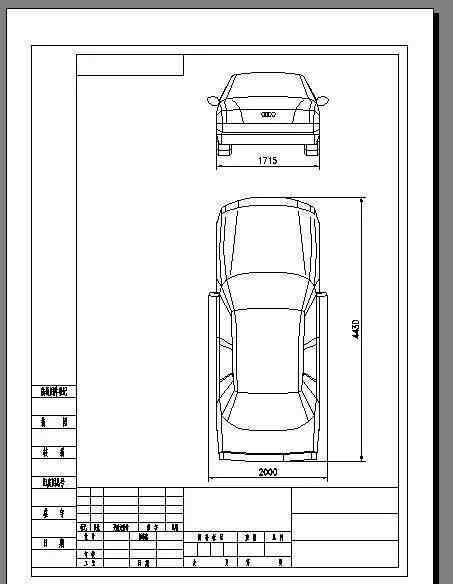

1.打开要用cad打印的图形

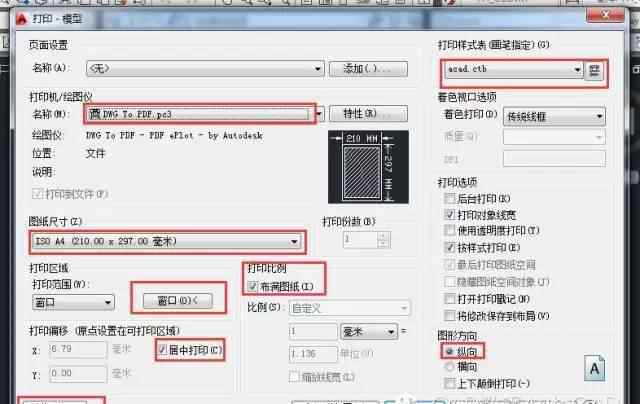

2.文件-打印或快捷键CTRL+P,弹出打印窗口,根据需要选择绘图、打印机、纸张宽度、方向等相关选项,通过窗口选项选择并预览要打印的绘图范围。选择acad.ctb作为打印样式,彩色打印的线条与原始图像相同。

3.选择保存路径,命名后保存

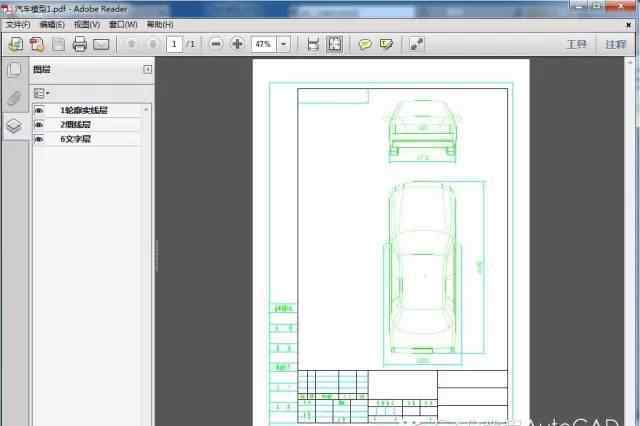

4.pdf打开预览,如下图所示

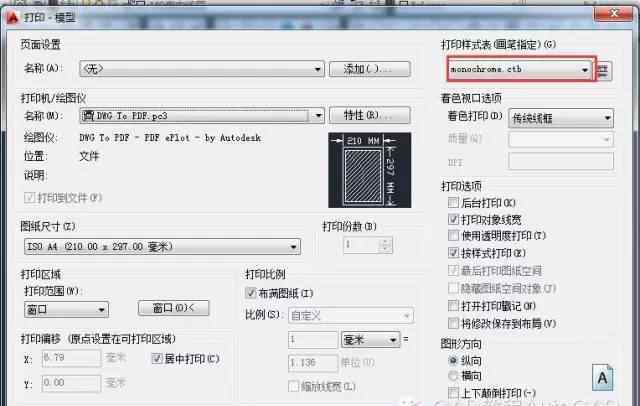

注意:如果在步骤2中选择单色. ctb作为打印样式,则无论原始图片中的线条是什么颜色,打印出来的线条都将是黑色的。
