气动阀的工作原理 气动球阀的工作运行原理及安装需知

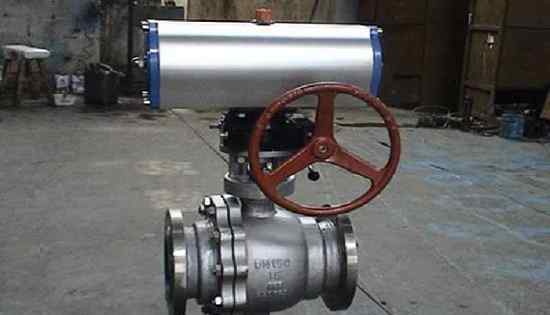

气动球阀作为一种气动阀，利用气动执行器压缩空气体获得动力。气动球阀的球体由旋塞阀改造而来，球体绕阀体中心线旋转，达到开启的目的。当球心旋转到90°时，阀门处于关闭状态，气动执行器工作时，球阀只需要很小的转动力矩就可以完成阀门的关闭动作，从而达到快速切断的目的。

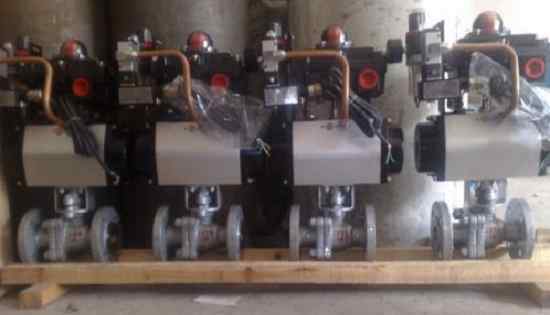

气动球阀主要用于快速切断、分配和改变介质的流动管道。气动球阀的结构主要有O型和V型球芯。O型球阀阀芯为浮动精密铸造，流道直径与管道直径相同，主要用作切断开关；另一种是V型球芯，采用固定结构，球芯上有V型缺口。在致动器上安装定位器后，可以调整含纤维和粒状介质的比例。

鉴于气动球阀的这种结构，气动球阀的安装也有一些特点。这里以气动管道球阀为例来说明:

1.气动管道球阀的任何一段都可以安装在上游端，手柄球阀可以安装在管道的任何位置。如果是装有气动执行器的球阀，则必须垂直安装，阀门的入口和出口处于水平位置。

2.根据管道设计要求，在球阀法兰和气动管道的管道法兰之间安装垫片。

3.法兰上的螺栓应对称、连续、均匀拧紧。

4.如果气动管道球阀使用气动和电动执行机构，气源和电源的安装应按照说明完成。
