cad图层设置标准大全 CAD打印出图设置（附图层、线宽标准）

不考虑建筑、结构、暖通、给排水、电气等不同专业的图纸，打印图纸时，如果能看到应该一目了然的“图形内容”，一定程度上可以提高绘图效率。

这些都可以通过打印线宽来控制。重点突出的关键数字是“黑体”，无关紧要的次要辅助数字是“细线或虚线”。

这样可以让我们的图纸更“主次分明”！

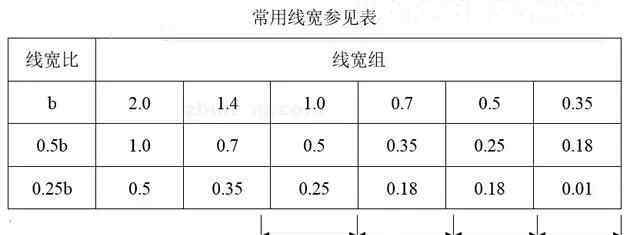

常用线宽参考表:线宽比和常用组合值

▼

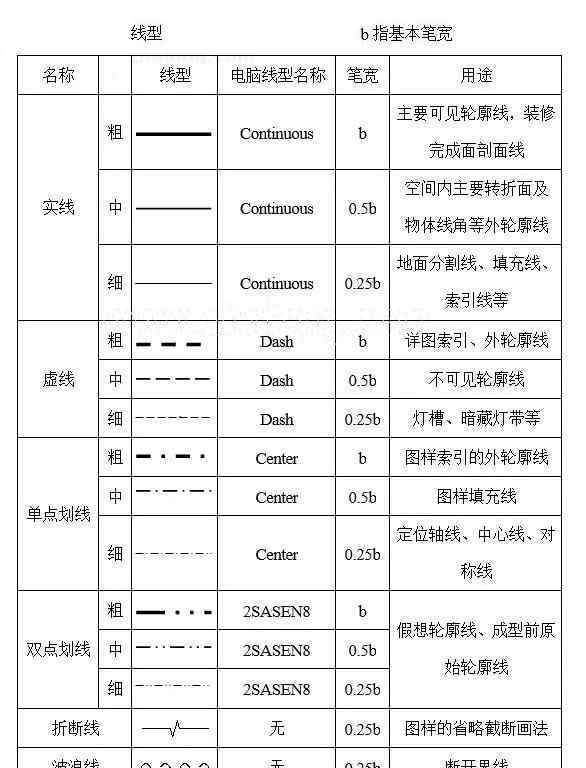

线型使用参考表:线型设置和笔宽颜色及其使用参考表

▼

为了方便设置和简单划分，任何线型都可以设置为粗、中、细。

粗线的主要用途是看详图索引和图纸索引的外轮廓线。

中心线主要用于车削曲面、物线角度等外轮廓线、不可见轮廓线。

③细线主要用于地面的分割线、填充线、指引线、灯槽、隐藏灯条等。

计算机辅助设计打印设置技巧

1绘制图纸时，通过建立不同的图层来控制每个对象的颜色、线型等属性。。

仅供参考

▼

注意:在图层管理器中，不需要单独设置每层的线宽，只需保存默认值即可。

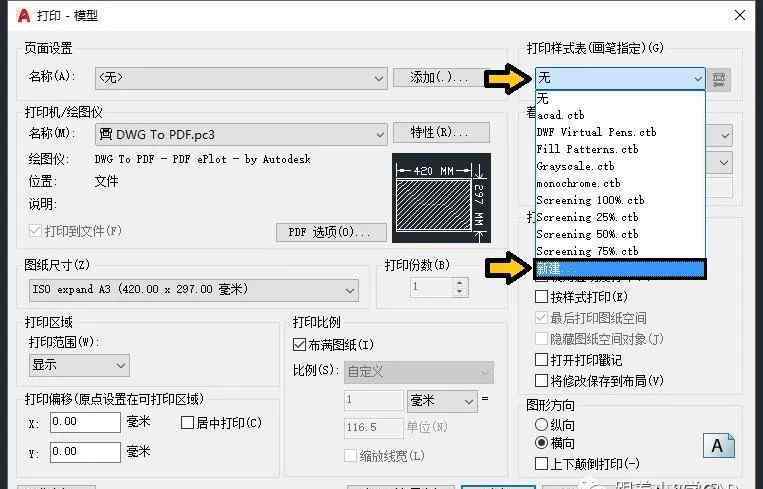

2打印调出打印设置界面，点击右上角的“打印样式表”选择“新建”选项。

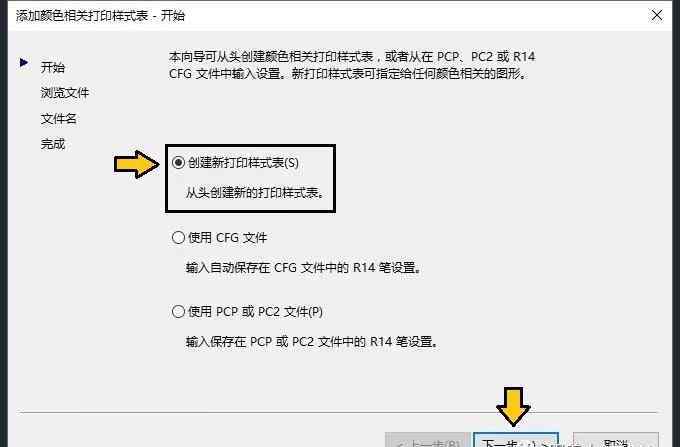

3选择“创建新打印样式表”选项，然后继续下一步。

4输入“新打印样式表名称”，然后继续下一步。

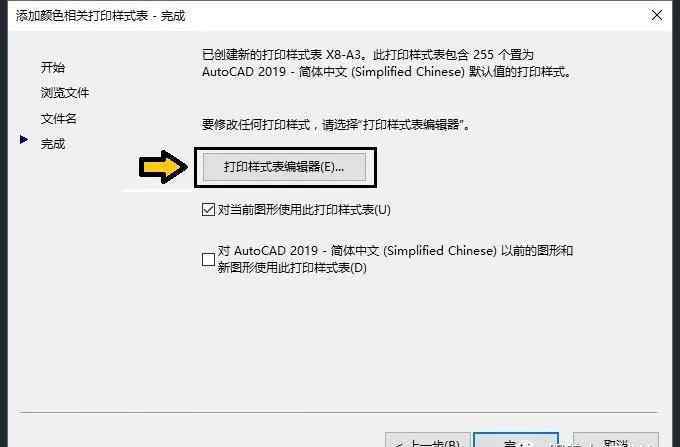

5单击“打印样式表编辑器”。

6参考“打印线宽标准”的表格值，设置相应颜色的线宽。

仅供参考

▼

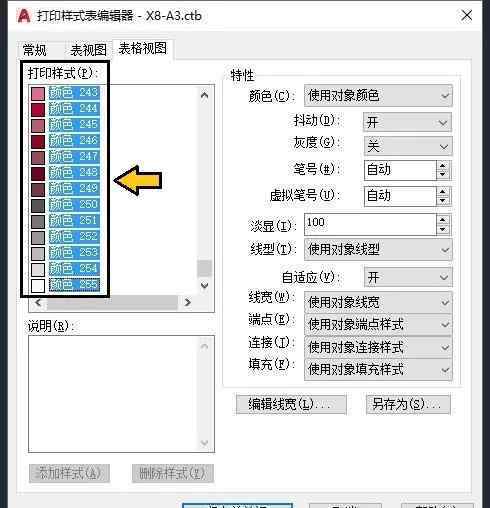

7按住“Shift”键选择打印样式的所有颜色。

8将所有样式颜色更改为“黑色”。

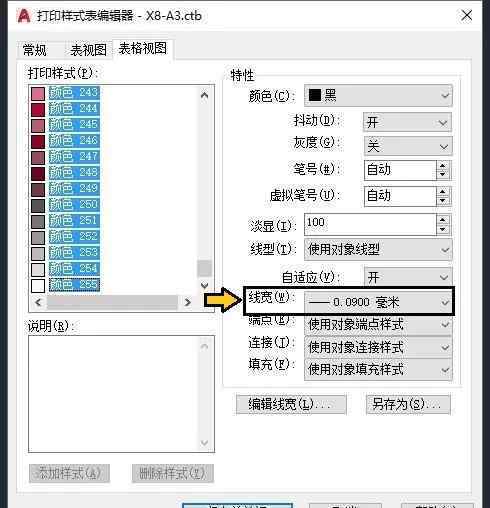

9将所有样式颜色的“线宽”更改为“0.0900毫米”。

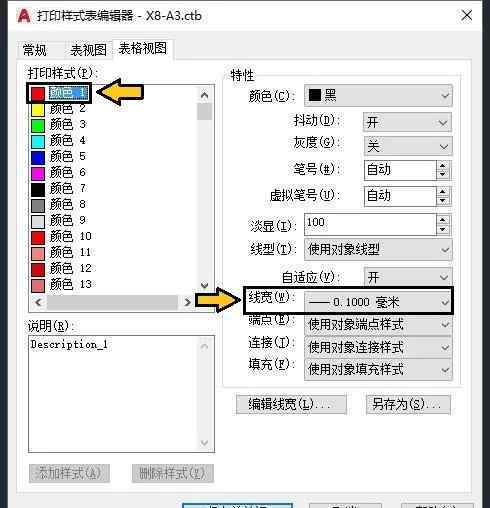

10然后参考标准表，对需要修改的颜色逐一修改。颜色1将线宽修改为“0.1000毫米”。

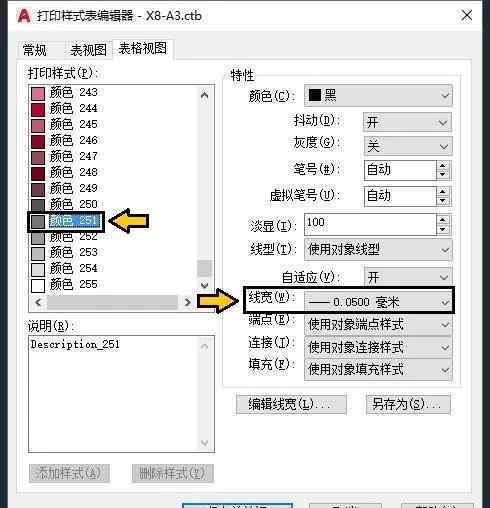

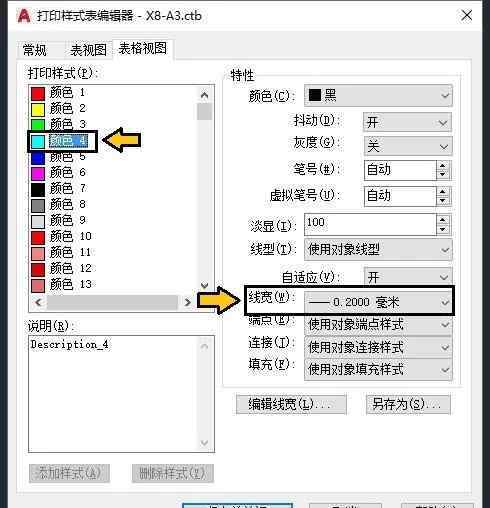

11参考以上步骤，根据需要修改的颜色一一对应，修改相应的标准“线宽”。

12与“线宽”对应的“线宽标准表”中列出的所有颜色均已修改。

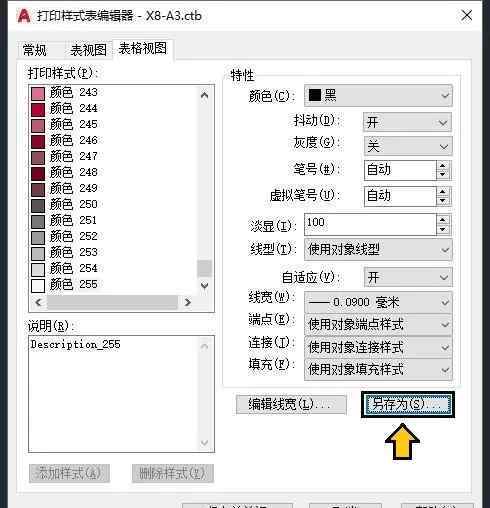

13点击按钮“另存为”保存当前设置的打印样式。

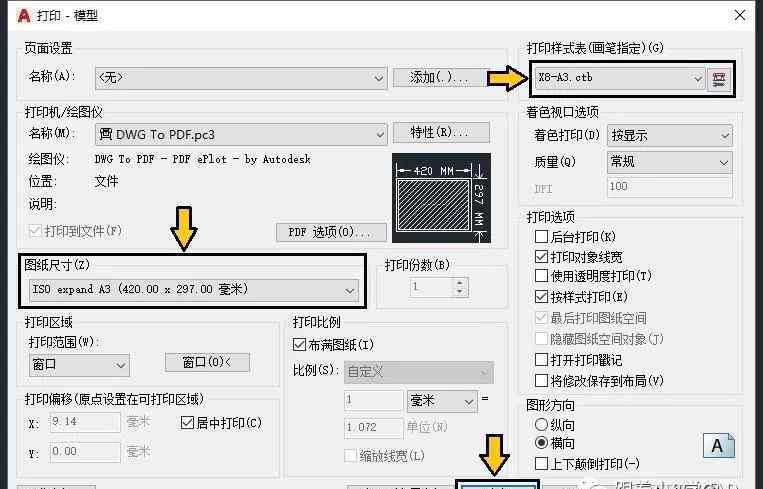

14将设置名称直接保存到当前CAD默认打印样式文件夹，然后点击“保存”。

这样打印出来的图更有层次感，突出了主次关系。

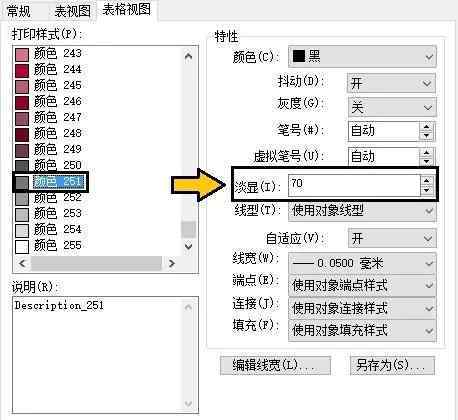

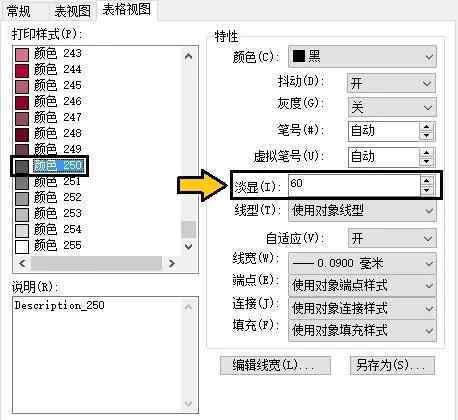

补充事项:颜色“淡化”值可根据图纸打印要求选择性设置。

该值仅供参考

▼

●打印白图250，调淡数值40；

●打印硫酸纸250，显示数值60。

●打印白图251，调淡值70；

●打印硫酸纸251，显示数值80。
