软件的格式和兼容性

现在各行各业都不可或缺的互相交流，尤其是服装行业的大型加工厂和有外包业务的服装公司。不可能要求每个人在他们之间的模式交流中使用相同的CAD软件，这涉及到每个软件的兼容性。市面上的软件大多只能作为CAD模式的接收者或发送者，导致工作联系不畅，耽误工作时间。

大品牌(付逸服装CAD)在这方面做了很大的努力，可以接受其他软件的(DXF/ pLT)格式模式，转换成其他软件系统可以接受的(DXF/ pLT)格式模式。下面我详细介绍一下

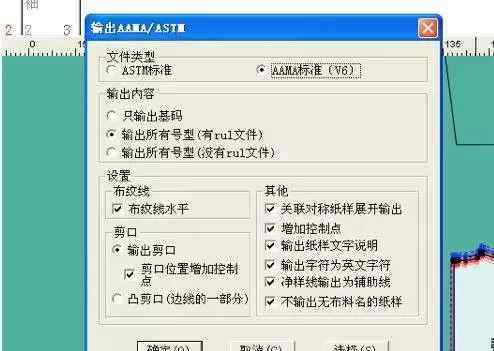

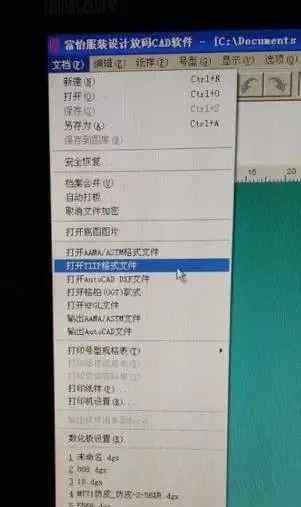

首先是DXF格式的文件。付逸有三个DXF功能，一个是标准的DXF格式ASTM/AAMA，一个是来自日本的DXF文件格式TIIP，一个是Alto CAD独有的DXF格式，让付逸可以连接各种CAD软件客户，选择相应的DXF格式点击选项，这样我们就可以很方便的使用(福艺CAD)对客户的图案进行编辑、修改、格式化、排版。如果客户需要我们交换模式，软件不一样，可以在这里使用。

根据用途设置。

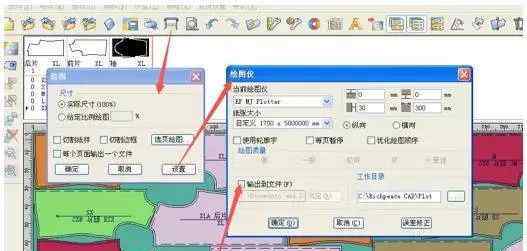

另一种兼容共享模式的方法是plt图纸格式文件，有时排列好的文件(布局图)会被发送到下一个过程(外包处理)。此时，需要使用plt格式文件，实现先排好画框后，打印机可以输出plt文件进行共享，打印出裁剪床的画框图

输出plt文件后，可以使用输出中心导入并打印切割床架图。

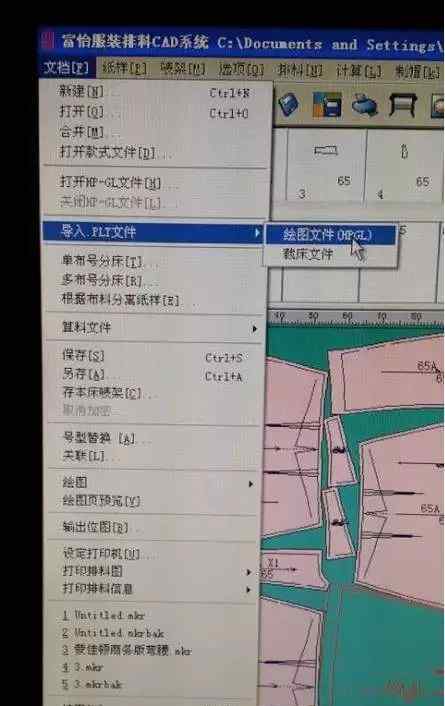

对于客户发送的plt图纸文件，我们可以在布局界面再次点击该文档

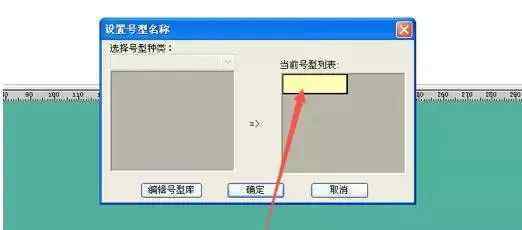

选择图形文件，然后设置临时替代名称

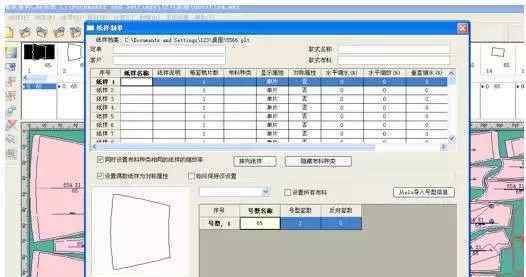

确认后，弹出图案准备

调整完所有数据后，我们可以使用(付逸CAD)强大的超级布局功能进行快速准确的布局工作，然后输出切割床架图。

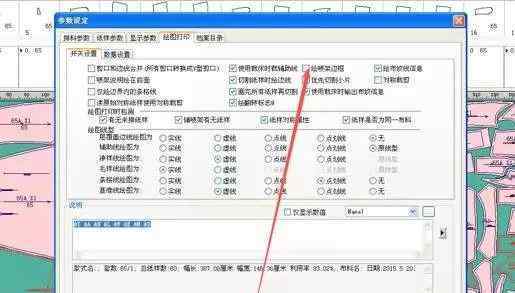

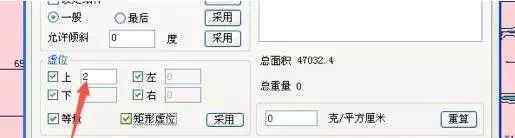

当然，即使打孔文件丢失了，我们也可以用plt功能把框架文件恢复成打孔文件。根据裁片的形状对每个代码文件进行分类，并放在标记框上。如抵押图所示，将图案数量更改为1，将流量限制更改为单项，检查所有虚拟位置选项，并确认弹出对话框将取消对绘图边框的检查。最后根据前面的操作，在放电界面输出plt文件。

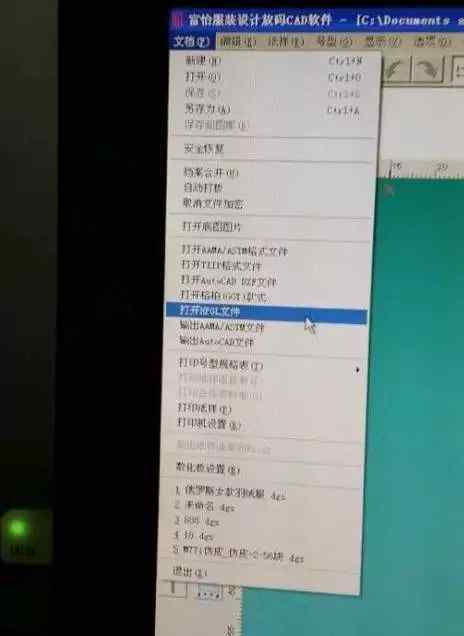

在打卡界面点击单据

选择打开HPGL文件并导入导出的plt文件，然后在模型设置中设置与模板一致的模型数量。然后使用工具的左键框(按大小合并图案)选择要合并的图案，然后右键单击。

付逸CAD有很多功能，希望编辑多和同行交流学习。
