定位器SRD991智能阀门定位器:由微处理器控制,接收控制系统的模拟或数字信号,控制气动控制阀,实现快速准确定位。可以通过系统、电脑或手持终端设备进行配置和调试,也可以通过面板上的按钮进行现场配置。液晶屏和发光二极管可以显示阀门的运行状态。为阀门的预知维护提供了有效手段。
特点:自动初始化和阀门自整定;阀门的流量特性可以设定;可设置阀门行程开关;具有小信号关断保护功能;可以实现自诊断和人机对话。Hart、profibus pa和ff通信协议可以接受;它可以实现控制系统、计算机、手持终端设备或通过面板上的按钮进行参数配置。同时接收4-20mA信号;气源压力为1.4-7巴;;可用于单作用或双作用气动执行器;对各个方向的振动不敏感;外壳防护等级IP65;防爆标准:符合ATEX、FM、CSA的本质安全标准;工作环境温度:-40℃-+80℃;电磁防护等级符合CE标准;用户界面:LCD显示屏,LED显示灯,四个按钮;附件选项:机械位置指示器、内置阀门位置变送器、内置感应或微动阀门位置开关、内置气动放大器和外部压力表组
RD960智能阀门定位器:由微处理器控制,接收控制系统的模拟或数字信号,控制气动控制阀,实现快速准确定位。可以通过系统、电脑或手持终端设备进行配置和调试,也可以通过面板上的按钮进行现场配置。液晶屏和发光二极管可以显示阀门的运行状态。为阀门的预知维护提供了有效手段。
特点:自动初始化和阀门自整定;阀门的流量特性可以设定;可设置阀门行程开关;具有小信号关断保护功能;可以实现自诊断和人机对话。Hart、profibus pa和ff通信协议可以接受;它可以实现控制系统、计算机、手持终端设备或通过面板上的按钮进行参数配置。同时接收4-20mA信号;气源压力为1.4-7巴;;可用于单作用或双作用气动执行器;对各个方向的振动不敏感;外壳防护等级IP65;防爆标准:符合ATEX防爆标准;符合FM和CSA隔爆标准;工作环境温度:-40℃-+80℃;电磁防护等级符合CE标准;使用
用户界面:LCD显示,LED显示灯,四个按钮;附件选项:机械位置指示器、内置阀门位置变送器、内置感应或微动阀门位置开关、内置气动放大器和外部压力表组。
SRI990模拟定位器:可接受4-20mA标准信号控制气动执行器,通过电位器和内置开关快速启动,调节方便。是新一代高标准定位器。
特点:内置开关和电位器输入阻抗≤ 300,耗气量低;可用于单作用或双作用气动执行器;机械行程位置
指示;带反极性保护和互锁二极管自动启动带的自校准;可以实现自诊断;防爆标准:符合CENELEC、FM本质安全标准;外壳防护等级IP65,NEMA4X;附件选项:内置阀门位置变送器;内置阀门位置开关;内置压力表组。
SRI986本质安全型电动阀门定位器:接收控制系统的模拟信号,控制气动控制阀,实现快速准确定位。旋转两个螺丝即可完成调试。特点:阀门行程范围和零点可以独立调节,互不影响,便于配置调试;定位器的放大倍数和阻尼数可以调节,可以匹配最佳控制阀的特性;最多能接收三段拆分控制信号;接收4-20mA信号;气源压力为1.4-6巴;;可用于单作用或双作用气动执行器;对各个方向的振动不敏感;外壳防护等级IP65;防爆标准:符合ATEX、FM、CSA的本质安全标准;工作环境温度:-40℃-+80℃;电磁防护等级符合CE标准;附件选项:机械位置指示器、内置阀门位置变送器、内置感应或微动阀门位置开关、内置气动放大器和外部压力表组
SRI983隔爆型电动阀门定位器接收控制系统的模拟信号来控制气动控制阀,可有效克服阀杆摩擦力,提高执行器输出力,实现快速准确定位。旋转两个螺丝即可完成调试。
特点:阀门行程范围和零点可以独立调节,互不影响,便于配置调试;定位器的放大倍数和阻尼数可以调节,可以匹配最佳控制阀的特性;最多能接收三段拆分控制信号;接收4-20mA信号;气源压力为1.4-6巴;;可用于单作用或双作用气动执行器;对各个方向的振动不敏感;外壳防护等级IP65;防爆标准:符合ATEX防爆标准;符合FM和CSA隔爆标准;工作环境温度:-40℃-+80℃;电磁防护等级符合CE标准;附件选项:
机械位置指示器内置阀位变送器内置感应或微动阀位开关内置气动放大器和外部压力表组
SRP 981 SMI 983 SMP 981 SGE 985 IP24 FRS 923智能定位器SRD991用于操作气动阀门执行器。它可以通过控制系统(如Foxboro I/A系列系统)、控制器或基于PC的配置和操作工具(如DTM VALcare或阀门监控软件)来实现。定位器可用于不同的通信协议。多语言全解释LCD文本(红外模式可选)配有3个按钮,方便用户在本地配置和操作。适用于爆炸性环境,可提供相应的证书。
智能的主要特征
自动校准
自诊断、状态和诊断信息
三个键便于本地操作
多种语言的完整说明文字液晶显示屏或发光二极管显示屏
波段通信
HART、H1基金会现场总线、PROFIBUS-PA、FoxCom
通过本地按钮、终端、个人电脑或输入/输出系列系统和
用于配置的红外通信
没有交流
输入电流4至20毫安
基本行程8至260毫米(0.3至10.2英寸)
基本角行程范围是95度
供气压力可达6巴(90磅/平方英寸),滑阀可达7巴(105磅/平方英寸)
单动作还是双动作
安装在直行程致动器上,它符合美国国家气象研究所标准和IEC 534第6部分,美国视频显示器协会/VDE 3847标准
安装在旋转致动器上,符合美国视频显示器协会/VDE 3845标准
外壳保护等级IP 65(可根据需要提供IP 66),NEMA 4X
通过SIL3认证
防爆:本质安全,符合ATEX和调频/中央空调
性能参数(所有版本的通用参数)
响应特性
敏感性...敏感...
非线性(基于端点的直线)...
绝热材料...............................................................................................................................................................................行程范围的0.3%
供气压力的影响...< 0.1 %/ 1巴(15磅/平方英寸)
温度影响......lt。0.3 %/ 10 K
机械振动影响10到60 Hz到0.14 mm,60到500 Hz到2 g。
配置正在运行
现场液晶显示器可以提供快速配置和清晰的诊断

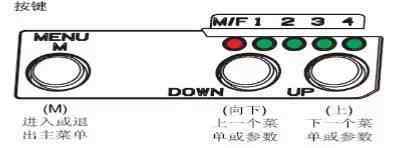

本地(现场)操作...本地按钮
显示......多语言液晶显示器和5个发光二极管
物理指示器(适用于所有版本的通用数据)

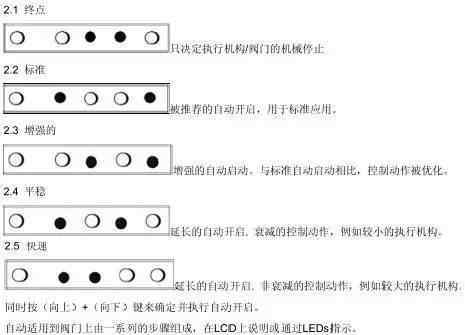

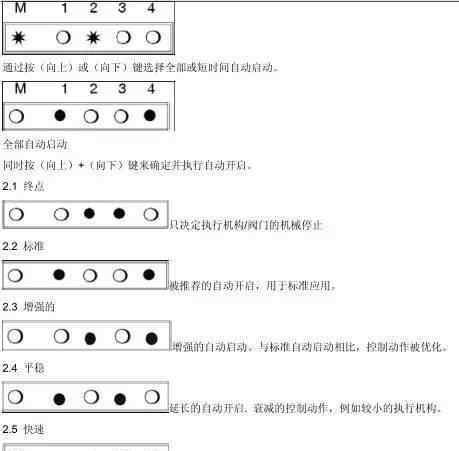

开始(由现场按钮和液晶显示器/发光二极管设置)
定位器安装到致动器、气源和电气输入连接后,您可以打开SRD定位器。
注意:在按键操作过程中,请勿触摸定位器外壳的背面!有受伤的危险!

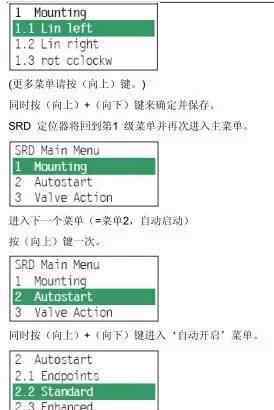

在配置中,选定的项目显示在更深的背景中。要显示更多菜单,请按(向上)键。通过按键进行配置和操作

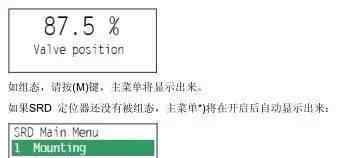

据LCD显示:
配置的设备将显示如下:
在配置中,选定的项目显示在更深的背景中。要显示更多菜单,请按(向上)键。通过按键进行配置和操作
据LCD显示:
配置的设备将显示如下:

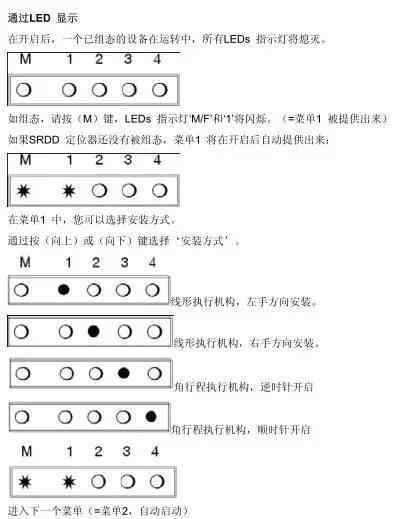

在菜单1中,您可以选择安装方法。
*)交付使用时,显示的菜单语言为英语。
菜单语言可以更改为其他存储的语言。为此,可以选择9 . 8 . 2[德语]或9 . 8 . 3[按顺序]点击(上)+
按(向下)键(同时)确认。
重复按(m)键离开菜单。
同时,按(上)+(下)键进入“安装模式”菜单。
