冷却水塔冷却水塔选型及安装方法

遇见不同的自己

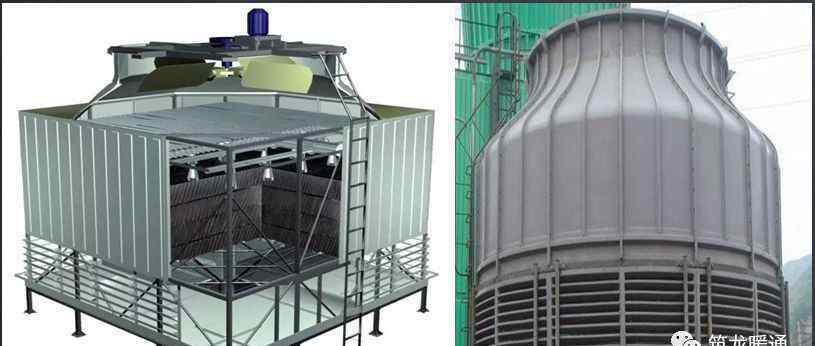

冷却塔形式

冷却塔包括开放式冷却塔和封闭式冷却塔

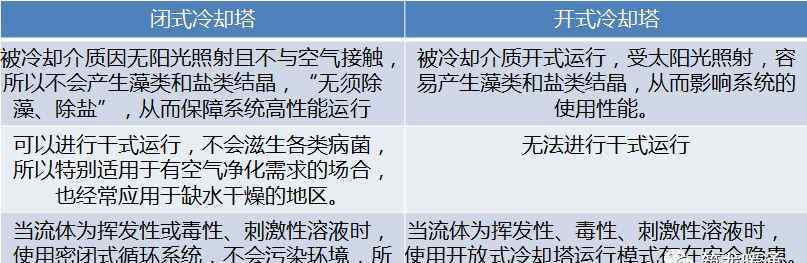

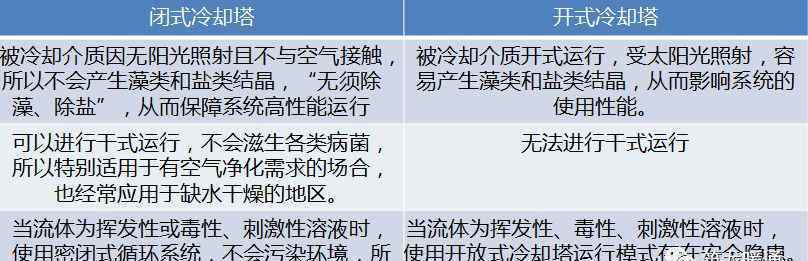

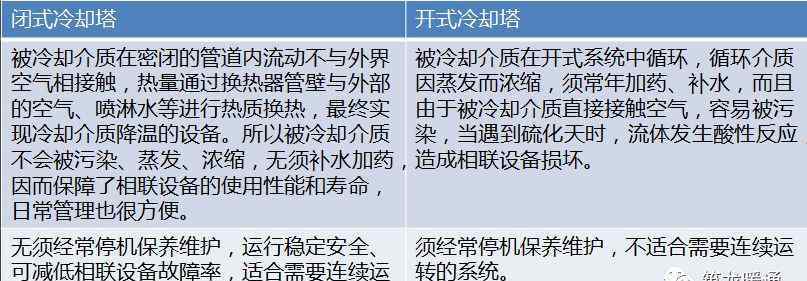

封闭式冷却塔与开放式冷却塔的区别

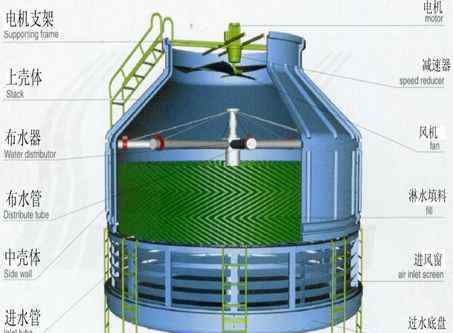

1)开式冷却塔的冷却原理是将循环水喷淋在玻璃纤维的填料上，通过水与空气体的接触实现热交换，然后风扇带动塔内气流循环，将与水热交换后的热气流带出，从而实现冷却。在这种制冷模式下，初期投资相对较小，但运行成本相对较高(耗水量和耗电量)。

2)闭式冷却塔的冷却原理，简单来说就是两个循环:一个内循环，一个外循环。没有填料，主要核心部分是铜管表面冷却器。

①内循环:与目标设备连接，形成封闭循环系统(循环介质为软水)。冷却目标设备，并将热量从目标设备带到冷却装置。

②外循环:在冷却塔中，对冷却塔本身进行冷却。它不与内部循环水相接触，只通过冷却塔中的铜管表面冷却器进行换热和散热。在这种冷却模式下，电机的运行通过自动控制根据水温进行设置。

春季和夏季环境温度高时，需要同时运行两个周期。秋冬季节，环境温度不高，大多数情况下只需要一个内循环。

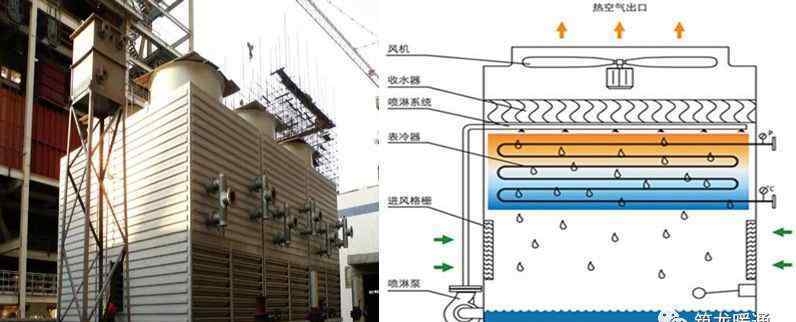

冷却塔类型:封闭式冷却塔

封闭式冷却塔，或称封闭式冷却塔，也叫封闭式冷却塔。闭式冷却塔起源于蒸发冷却器，但实际上它是水冷式冷却器和常规冷却塔性能相结合的换热器，也是水冷式冷却器和空冷却器之间的换热器，所以有厂家称之为“蒸发空冷却器”。目前，这种冷却设备的形式有很多种，它们的共同特点是分区换热器外喷水和强制通风。热量从隔板换热器内部的冷却流体通过壁面传递到壁外的喷淋水，然后通过喷淋水和空气体之间的强制对流传递到空气体，而从喷淋水到空气体的热传递主要是由喷淋水的蒸发引起的。由于冷却流体在隔板换热器和外部工艺设备之间以封闭循环的方式流动，它之所以被称为“闭式塔”，是因为它不同于一般的冷却塔，在一般的冷却塔中，被冷却的流体与空气体直接接触，而一般的冷却塔相应地被称为“开式塔”。

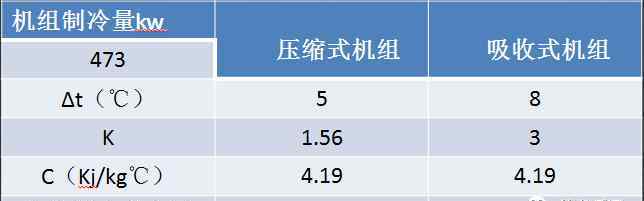

冷却塔选择

1)确定流体的总排热量q，kw/h；

2)确定期望的入口和出口水温差δ t，即T1-T2。空调节项目中，吸收式制冷机一般取δt = 8℃；一般压缩制冷剂取δ t = 5℃。

3)根据以下公式计算冷却水量:

标称水量= 3.6× q× k/(c× δ t) m3/h

注:k吸收型为3.0；

压缩型取1.56；

c水的比热为4.19 kJ/(19;℃)。

4)根据当地气象条件，当湿球温度低于27℃时，可不增加设计余量。

示例:

制冷量为1160KW/H的溴化锂制冷机配有冷却塔，要求进入制冷剂的冷却水温度不高于32℃，安装现场大气湿球温度为28℃。设定K=3，C=4.19Kj/kg，δt = 8℃；那么名义水量= 3.6×1160×3/(4.19×8)= 373 m3/h；冷却塔型号为375或400m3/h，温差为40-32 = 8℃；

冷却塔的安装方法

冷却塔本体安装要求

(1)冷却塔的安装应根据设备的各种条件，考虑其安装位置的地面及其承载能力，同时还必须考虑必要的外部条件。

(2)安装时，应注意将水平钢板按规定尺寸埋入冷却塔的基础中，每个基点的标高应在同一标高的水平面上。

(3)塔架应水平放置。水塔施工安装过程中，为防止底盘被压坏，施工人员应踩踏底盘的加强筋。安装塔壳、底盘等纤维零件时，可先磨损螺丝，防止壳底盘变形，再依次逐渐拧紧。在底盘不变形，附近干净干燥的情况下，可以在接触点铺设纤维毡和树脂，避免使用时漏水。

冷却塔不得安装在通风不良和湿空气体回流的地方，但必须安装在通风良好的地方。否则，冷却塔的冷却能力将会降低。冷却塔通常安装在冷冻站的屋顶上，形成高压水头，以克服冷凝器的阻力损失。水泵将待处理的冷却水从水池中抽出，并输送至冷却塔。冷却降温后，从塔底集水盘向下流入冷凝器，然后依靠水头的压差流入水池，从而循环。

安装时，应按施工图所示的坐标位置进行定位，找平找正，设备应稳定牢固，冷却塔出水管和喷嘴的方向和位置应正确。
