螺纹画法 分享SolidWorks螺纹的几种绘制方法

在SolidWorks中绘制螺纹有三种方式，分别是:

1.装饰线绘制，无论是外螺纹还是内螺纹，都可以用“装饰线”命令来完成。

2.扫描切除。

3.插入特征-在异形孔中绘制内螺纹。

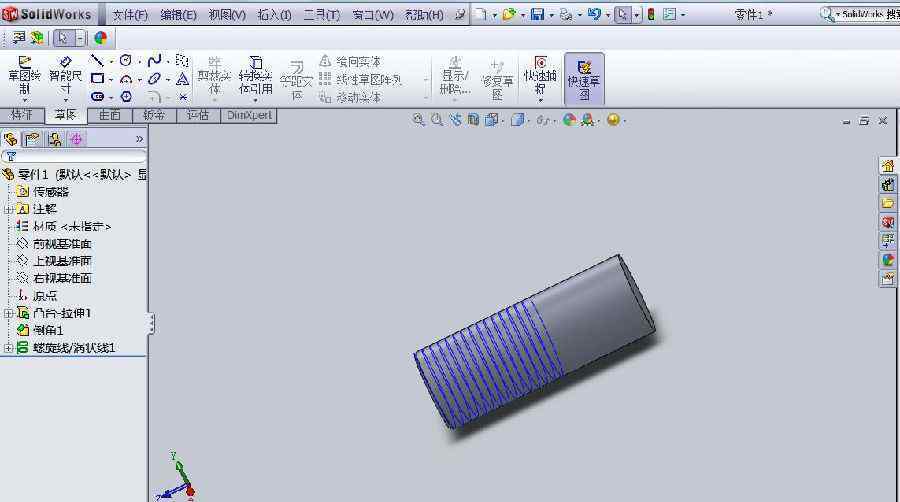

这三种方法的优缺点是:(1)装饰线条画的优点是省时省力，显示快，占用内存少，线条画的工程图符合国家标准线条画；它的缺点是螺纹只显示外观，没有详细的螺纹特征。扫描切削螺纹图的优点是螺纹特征真实具体，可用于螺纹强度的cae分析计算等，缺点是显示时过程复杂，占用内存，绘制螺纹的工程图不符合国家标准螺纹图。所以为了方便画工程图，一般推荐装饰线条画。1.装饰线涂漆:

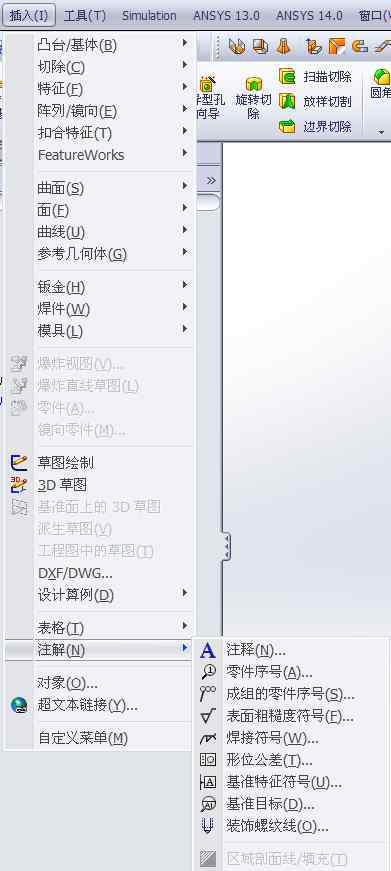

1.比如你要M10螺纹，先做一个直径为10的圆柱体，然后“插入-注释-修饰螺纹”，填入参数。

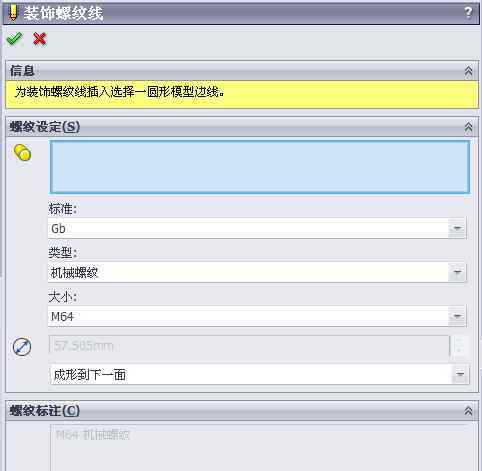

2.比如你要做15mm长的M10*1.25外螺纹。首先制作一个直径为10的轴，然后单击“装饰螺纹线”命令，让您输入螺纹长度和螺纹底部直径。这时可以输入长度15，小直径(10-1.25) = 8.75。这就完成了外螺纹。内螺纹也可以，只是底孔要8.75，二级直径要10。

2.扫描切割图扫描切割法，其原理类似于螺纹加工，其具体步骤是:

1.首先，根据插入-曲线-螺旋线绘制螺旋线；

2.其次，根据插入-参照体-参照面建立参照面，要求以垂直于螺纹线起点的方式建立；

3.再次，在参考面上绘制螺纹轮廓；

4.最后，进行切削扫描特征，利用切削曲线在参考面上选择齿型；切割线选择螺旋线。注意不要画出大于节距的牙型尺寸！！！！

例如，如何在solidworks2010中绘制螺纹

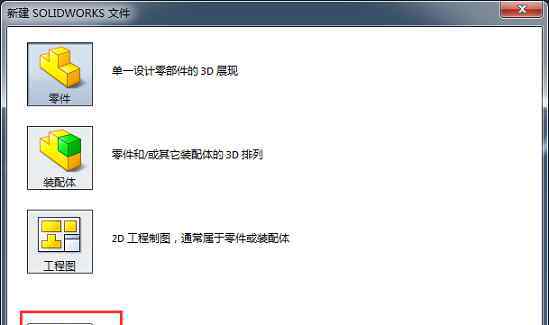

(1).文件→新建→零件，如下图所示:

(2).拉伸凸台→ φ 30 * 80零件，如下图所示:

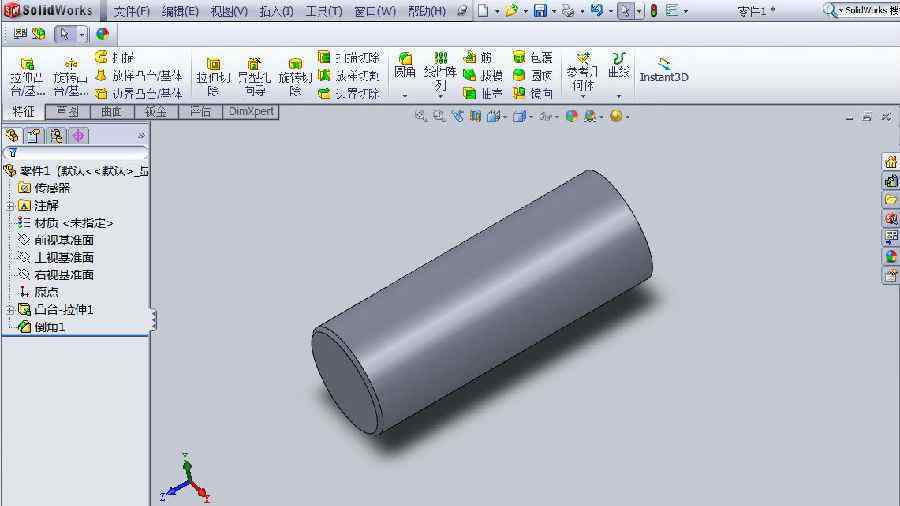

(3)将零件倒角1 * 45，如下图所示:

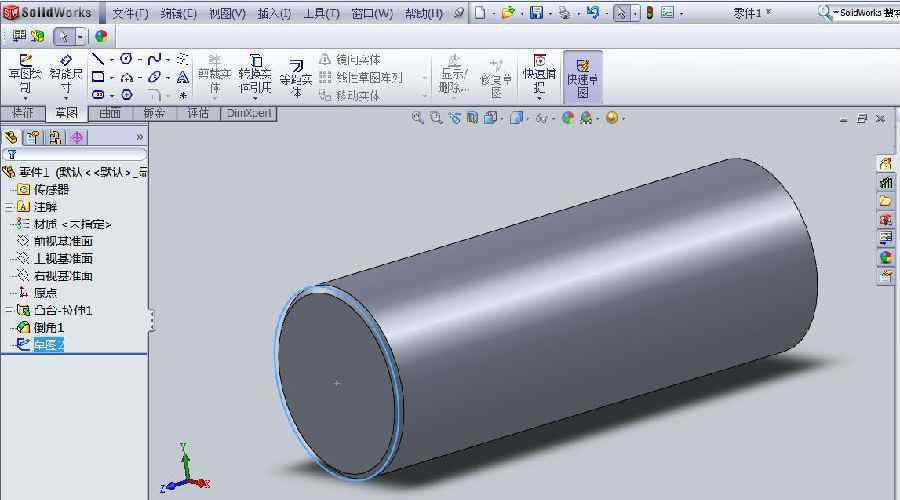

(4)在草图中画一个φ 30的圆，如下图所示:

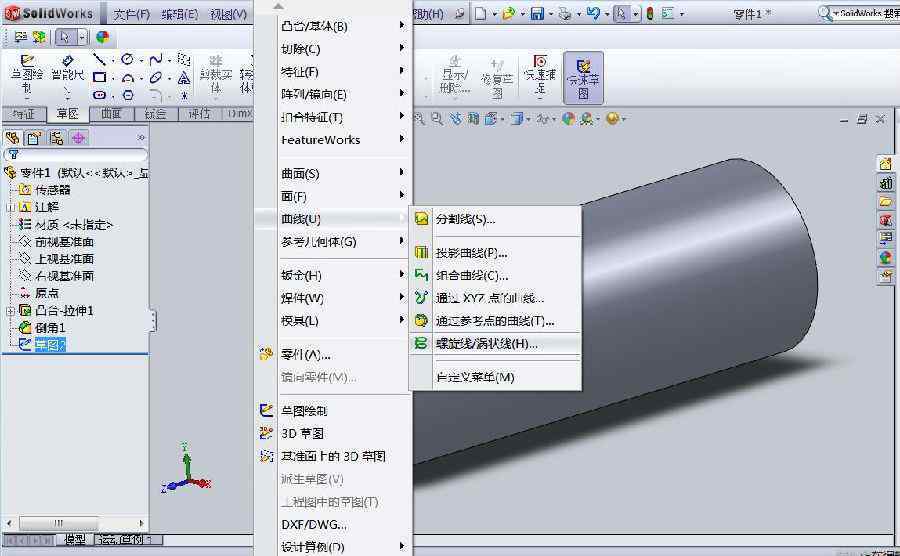

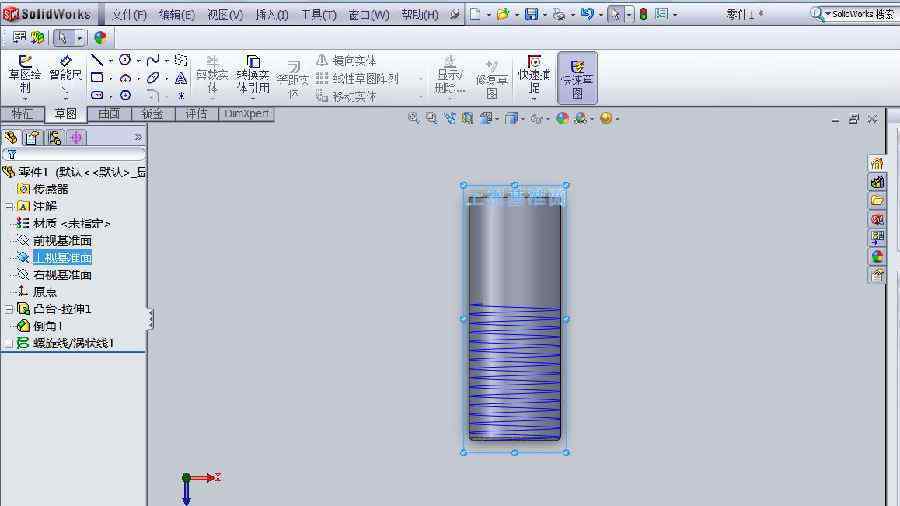

(5)插入→曲线→螺旋线/涡线，如下图所示:

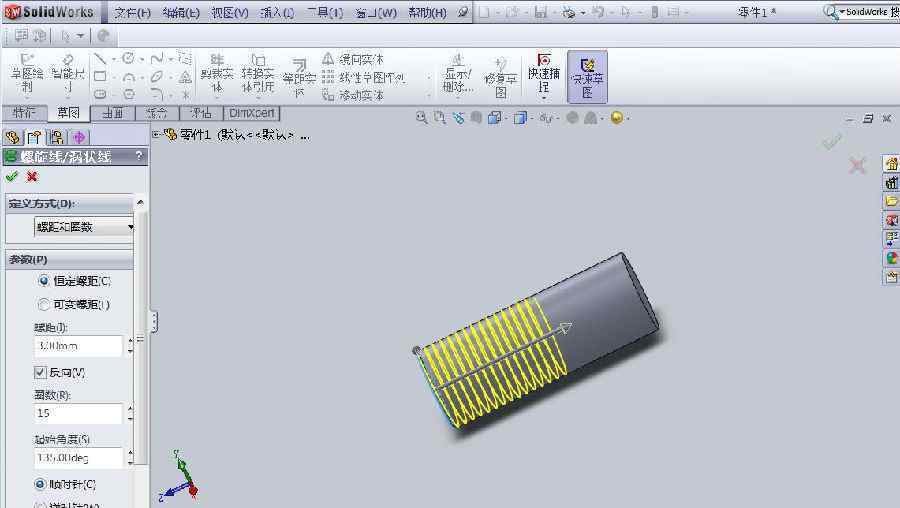

(6).螺距3.0→反方向→15圈，如下图所示:

(7)选择确定，如下图所示:

(8).选择上参考平面→面朝上，如下图所示:

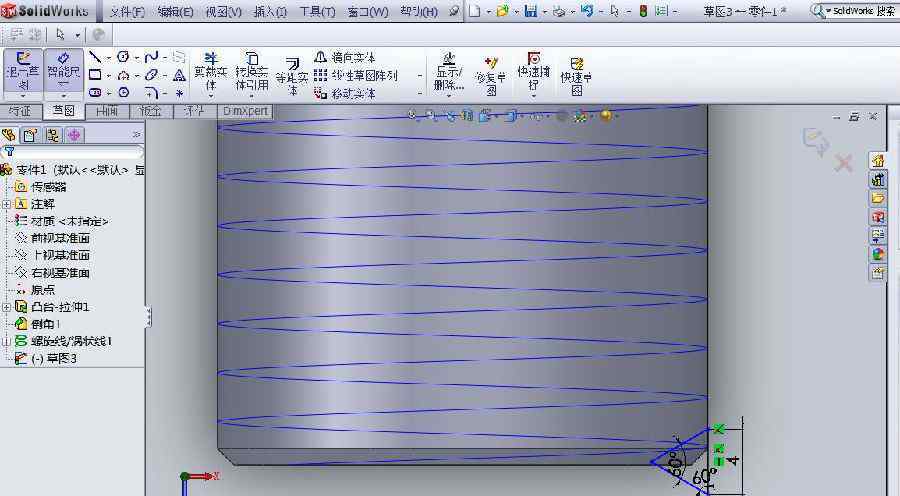

(9).画一个边长为4的正三角形，如下图所示:

(10).选择确认，如下图所示:

(11).特征→扫描后方交会，如下图所示:

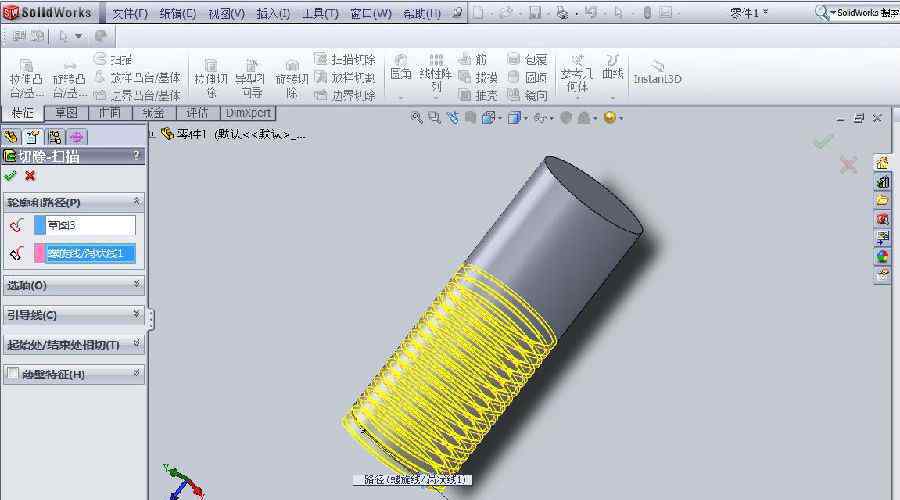

(12).选择正三角形，然后选择螺旋线，如下图所示:

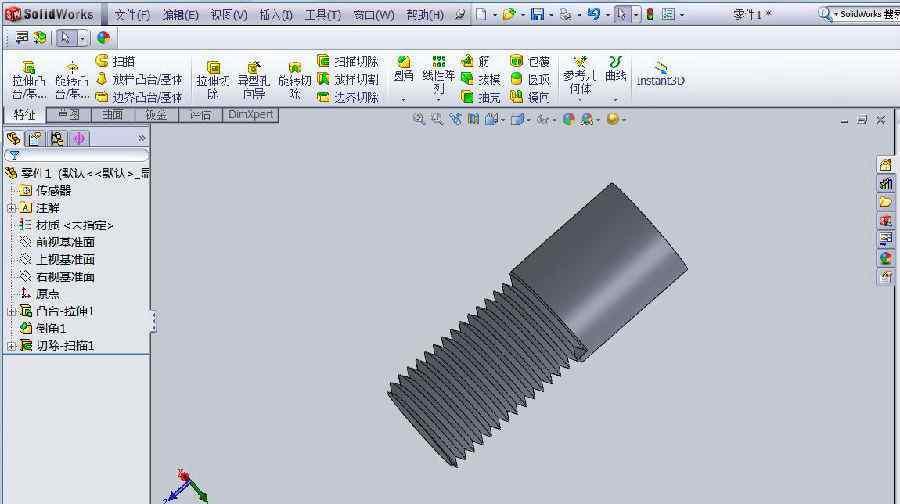

(13).选择确定→螺纹加工，如下图所示:

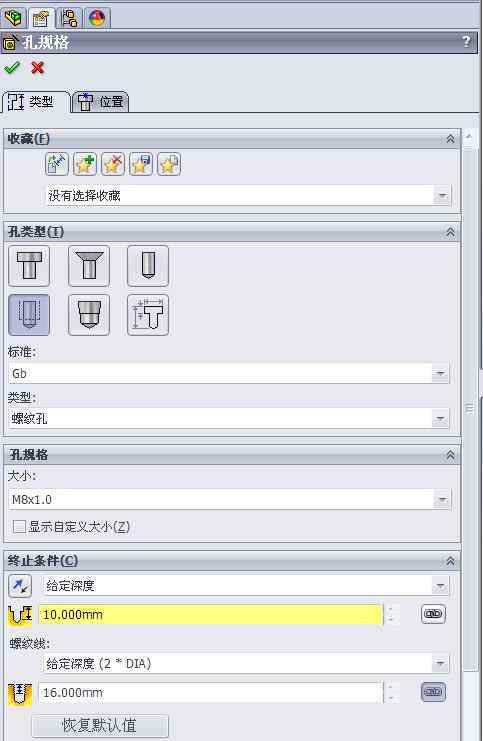

第三，可以使用插入特征形状的孔
