电子元件识别大全图 贴片元件识别大全图

电子元器件识别是一幅完整的画面。SMD电子元件是21世纪电路连接控制的常见核心元件。它们比传统组件尺寸更小,功能更强大。作为一个电子元器件购买者,不仅需要灵活的业务能力,还需要掌握电子元器件的一些硬件,对元器件的了解多了,才能提升自己的购买能力。

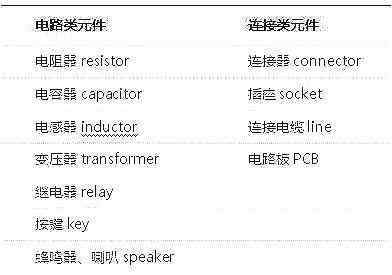

以下是乐融电子编写的电容、电阻、电感、二极管、三极管、集成电路等常见电子元器件基础知识的图片讲解。

一、电容

电容器在电路中一般用“C”加数字表示(例如,C223表示编号为223的电容器)。电容器是由两层金属薄膜组成的元件,两层金属薄膜相互靠近,由绝缘材料隔开。电容器的特点是隔离直流电和交流电。

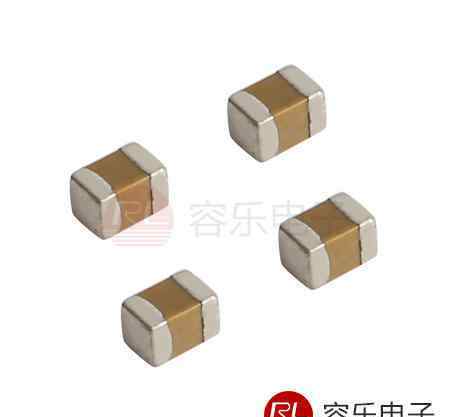

贴片电容器是一种电容器材料。片式电容器称为:多层(多层、叠层)片式陶瓷电容器,也称为片式电容器和片式电容。贴片电容有两种表示方式,一种以英寸为单位,另一种以毫米为单位。

第二,阻力

电阻在电路中用“R”加数字表示,例如,R13表示13号电阻。电路中电阻的主要作用是分流、限流、分压、偏置、滤波(结合电容)、阻抗匹配。

贴片电阻器,也称为片式固定电阻器,是金属玻璃釉电阻器之一。电阻器是由金属粉末和玻璃釉粉末混合,通过丝网印刷印刷在基底上制成的。耐湿耐高温,温度系数低。可以大大节省电路间的成本空,使设计更加精细。

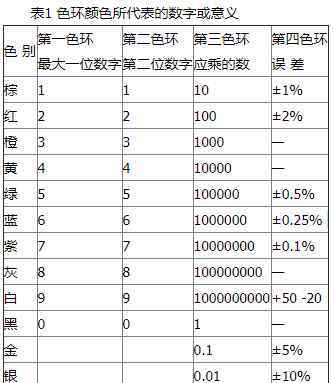

电阻识别,数字或含义由下图中的颜色环表示:

第三,电感

感应线圈是一种电子元件,通过将绝缘线缠绕在绝缘骨架上一定圈数而制成。DC可以通过线圈,DC电阻就是导线本身的电阻,压降很小;当交流信号通过线圈时,线圈两端会产生自感电动势,自感电动势的方向与外加电压的方向相反,阻碍了交流的通过。所以电感的特性是通过DC,抗交流,频率越高,线圈阻抗越大。电感器和电容器可以在电路中形成振荡电路。

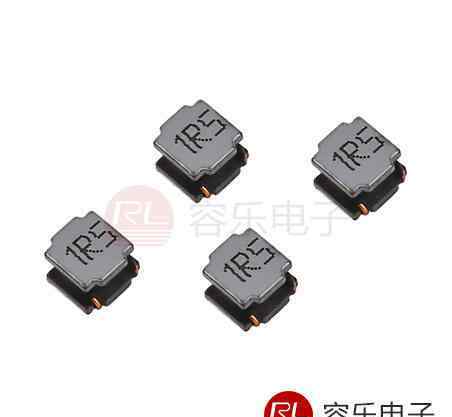

片式电感器也称为功率电感器、大电流电感器和表面贴装大功率电感器。它具有小型化、高质量、高储能、低电阻的特点。

四.二极管

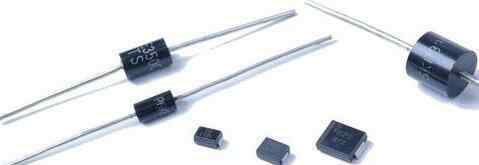

二极管功能:二极管的主要特点是单向导通,即在直流电压的作用下,导通电阻很小;并且在反向电压的作用下导通电阻极大或无穷大。由于上述特性,二极管常用于无绳电话中的整流、隔离、稳压、极性保护、编码控制、调频、静音等电路中。晶体二极管可分为整流二极管(如1N4004)、隔离二极管(如1N4148)、肖特基二极管(如BAT85)、发光二极管、稳压二极管等。

识别方法:二极管的识别非常简单。小功率二极管的N极(负极)大多在二极管的外表面标有彩色圆圈。有些二极管还使用二极管特有的符号来表示P极(正极)或N极(负极),有些还使用标记为“P”和“N”的符号来确定二极管的极性。LED的正负极可以从引脚的长度来识别,长腿为正,短腿为负。

V.三极管

应用多级放大器中间级、低频放大器输入级、输出级或高频或宽带电路以及恒流源电路进行阻抗匹配,晶体管(简称三极管)是一种内部具有两个PN结和放大能力的特殊器件。分为两种:NPN型和PNP型。这两种类型的晶体管在工作特性方面可以互补。OTL电路中所谓的成对晶体管是由PNP型和NPN型使用的。

在电路中,晶体管通常用“Q”加上数字来表示,例如,Q1代表编号为1的晶体管。

不及物动词集成电路

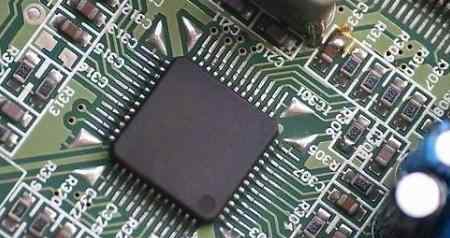

集成电路是将二极管、三极管、电阻、电容等电子元件,按照电路结构的要求,制作在一小片半导体材料上,形成具有一定功能的完整电路,然后进行封装。它的字符符号是ic。

20世纪60年代末,随着电子技术的发展,集成电路发展迅速。与分立元件组装的电路相比,集成电路具有元件少、重量轻、体积小、性能好、省电等优点,因此电子产品的集成已经成为电子技术发展的必然趋势。

集成电路(ic integrated circuit)是一种具有电路功能的电子元件,它将晶体管、电阻、电容等一类电路所需的元件和布线相互连接,并将其制作在一个或几个小的半导体晶片或电介质衬底上。分立元件是指电阻、电容、晶体管等常见的单个电子元件,统称为分立元件。分立元件是功能单一且“最小”的元件,内部没有其他功能单元。

深圳市乐融电子科技有限公司专业生产贴片电容,销售网泉贴片电阻、AVX钽电容、奉化贴片电容、贴片三极管、贴片电感。
