电磁炉故障检修一点通 电磁炉功率管时常烧坏，该怎样维修呢?

家里买了个电磁炉。用了一段时间，不知怎么就烧坏了。咨询销售后才知道，保修期已经过了，维修很贵。我们一气之下自己动手吧。本人电气工程自动化专业毕业，一直从事高压电气设备的运行维护工作。家电维修我有点迷茫，一下子真的大惑不解。

解决问题的方法总是比困难多。先在微信Reading上找了一本关于家电维修的书，仔细看了一下，对电磁炉的原理、结构、常见故障维修有了一定的了解，在网上找了一些相关的视频来学习。就这样，我对电磁炉的维护充满了信心。

其实这篇文章的写作目的不仅仅是分享维修知识，更是分享一种处理问题的思维方式。无论在工作中还是生活中，总会出现各种各样的问题。遇到问题要努力解决，而不是等待，倾斜，逃避。解决问题的过程，可能就是成长的过程。

离家近的地方，电磁炉烧坏的原因有很多，最常见的是电磁炉灯管烧坏。

首先我们来看一下电磁炉的组成:电磁炉主要由两种结构组成:能够产生高频交变磁场的电子电路系统和固定系统。电子电路系统包括炉线圈、功率管(门控管)、电源电路、检测控制电路、操作显示电路和风扇散热组件。工作原理:电磁炉利用交流电通过线圈产生交变磁场，交变磁场中导体内部会产生涡流，涡流的焦耳效应使导体温度升高，从而实现加热。

电磁炉的外部结构

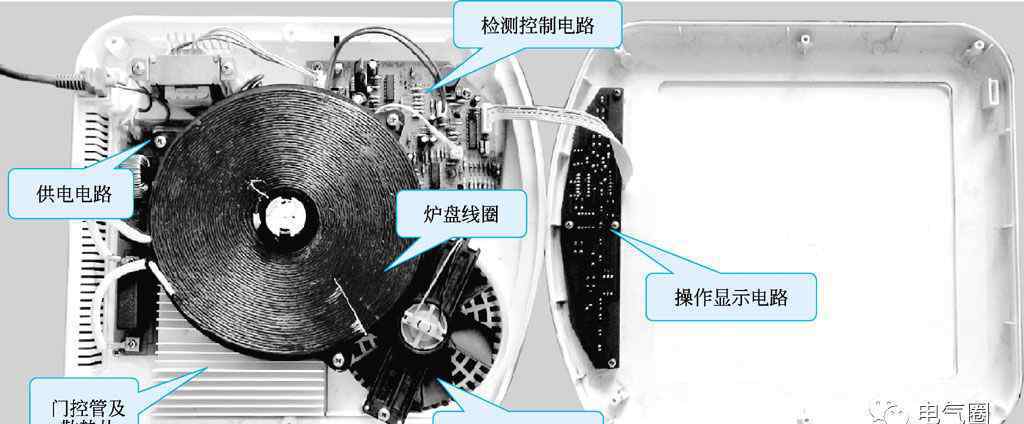

电磁炉的内部结构

电磁炉大修时，应根据电磁炉的组成和工作原理，沿着信号流程对主要功能部件或电子元件进行测试，包括操作显示板、炉线圈、检测控制电路板、电源电路板等主要部件。

电磁炉功率管测试:功率管有三个引脚:控制极g、集电极c、发射极e，测试功率管时可以先在电路板上测试，测试时可以用指针式万用表R×1k档测量。先用黑色探头连接控制极g，再用红色探头测量集电极c，正向阻抗约为3kω。交换探头测量，反向阻抗无限大。

用万用表测量两个驱动管、稳压管和电阻，更换损坏的部件，排除故障。特别是更换功率管后，为了检测整机是否正常工作，避免再次损坏昂贵的功率管，可以连接一个100W-200W的灯泡，二极管整流后的变压器次级输出端通过1K电阻连接到5V端，模拟锅态。选择不同的档位或温度，观察灯泡的亮度是否变化，以确定整机是否正常工作。如果灯泡一直亮着，说明还有其他故障，需要小心维护。
