开关元件 讲解开关电源内部元器件

不像处理器，电源能看到规格，知道性能；与显卡不同，电源由一个关键GPU决定。一个好的电源除了满足电力需求外，还必须考虑稳定性、节能性、静音性、安全性等诸多因素。在没有专业测试设备的情况下，只要了解电源的一些基本原理和组成，就能一眼看到电源。

抓住关键，不再头晕

从外面看，电源比“砖头”大一点，但它的“肚子”里有很多东西。拆开外壳，可以看到成百上千的各种电子元器件和复杂交错的线缆，让人头晕目眩。俗话说“贼先捉王”，观察电源时，还要注意以下几个部分。

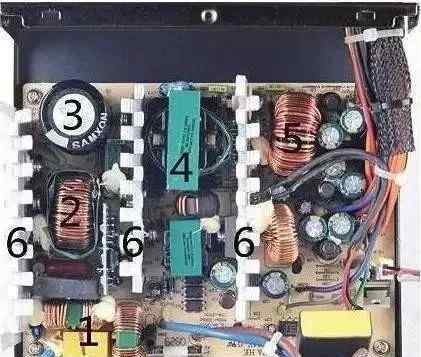

一个电源的内部结构图，序号1 ~ 6，分别标识每个人应该注意的部分。

初级和次级电磁干扰滤波器电路。这部分的作用是对来自外部电网的市电进行滤波，获得相对纯净的交流电供后续使用。

PFC电路。其作用是减少交流向DC转换过程中的谐波、对室内电网和商用电网的干扰以及商用电源的损耗。

高压滤波电容器。其作用是净化高压直流电，为后续的高低压转换提供相对“纯”的电流。

电源拓扑。拓扑是指电源的整体结构，直接影响电源的转换效率。

低压滤波电路的电感线圈。其作用是稳定输出电压和电流，直接关系到计算机硬件系统的稳定使用。

散热片。变压器和开关电路之间的电压转换会产生大量的热量，因此散热器需要快速传热。

次级电磁干扰滤波电路

国家3C认证要求上市电源必须通过EMI抗电磁辐射认证，所以所有合格的电源都要有EMI滤波电路。

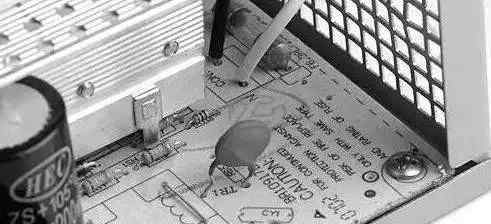

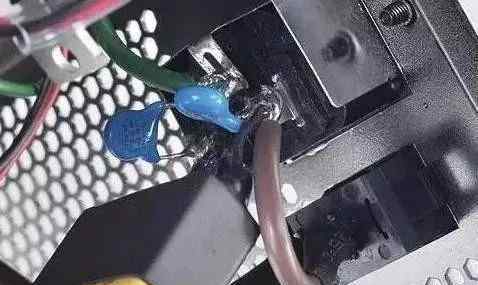

一级EMI滤波电路位于电源接口，做工比较好的电路也有独立的PCB板和电感线圈。

次级电磁干扰滤波电路通常在电源的主印刷电路板上，由电感和电容组成。

劣质电源上的次级电磁干扰滤波电路标有“空城市电表”

而低端电源往往只有初级的EMI滤波电路，较好的电源应该有完整的初级和次级EMI滤波电路。

功率因数校正电路

PFC电路有无源和有源两种，现在大部分电源都使用有源PFC。

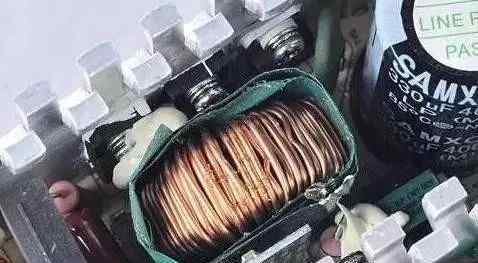

无源功率因数校正都采用这种“大头”电感

有源功率因数校正的电感线圈通常位于高压滤波电容器的前面

无源PFC的功率因数一般在0.7左右，而有源PFC的功率因数高达0.9，明显优于无源PFC，两者相当容易区分。

高压滤波电容器

高压滤波电容有哪些？很简单，电源中最高最大的电容是(1 ~ 2)。原则上比较电容时，只能和同类型电源比较，因为在相同功率下，无源PFC电源比有源PFC电源需要更大的电容容量。同等水平对比时，可以看到高压滤波电容的容量、耐压、温度。理论上，这三个值越大越好。

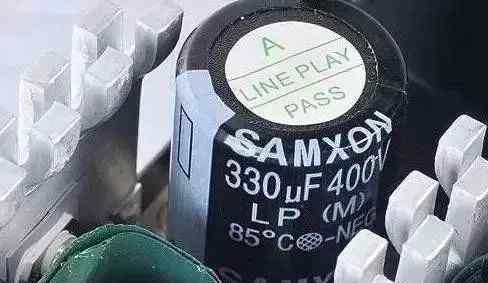

电源采用有源功率因数校正，因此容量为330μF的高压滤波电容可以满足要求。电容器的耐压值为400伏，耐温值为85℃。

电源拓扑

简单来说，这几年电源的拓扑可以分为半桥型和正向型两种，现在正向型为主。半桥是传统的电源结构，通常转换效率较低；但是正向结构的转换效率很容易达到80%以上。

传统半桥拓扑

正向拓扑有助于提高转换效率

区分时，不妨采用排除法:半桥电源的中心，必须有三个变压器，一大两小，排成一条直线；如果你的电源不是这种结构，恭喜你，大部分是正向电源。

低压滤波电路的电感线圈

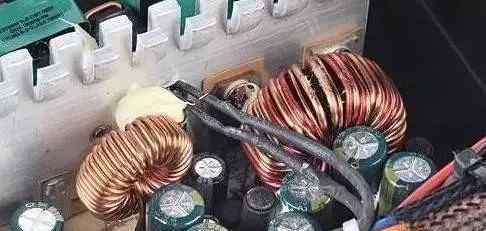

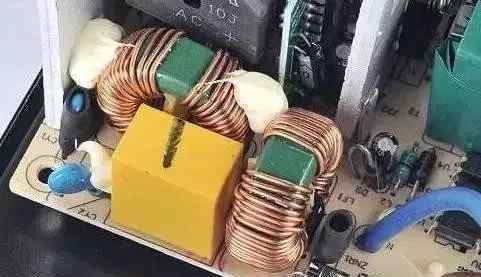

在低压滤波电路部分，我们主要看电感线圈的尺寸、匝数和颜色。自然线圈越大，匝数越多越好；至于颜色，理论上是灰、黑、浅绿、黄色，电感越好损耗越小。

低压滤波电路主要看电感线圈

散热片

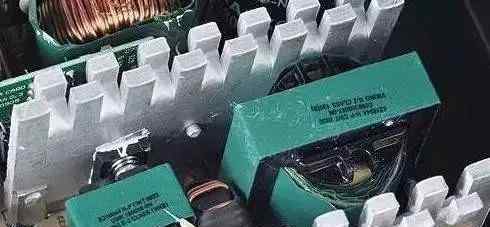

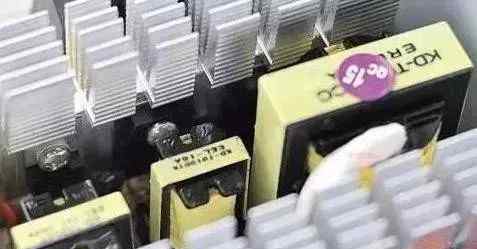

不用说，散热器的功能往往安装在散热器上，因为在散热器上往往安装有开关管和发热量大的肖特基管。目前商用电源普遍采用铝翅片，翅片越厚越好。同时，为了在空的有限空间内扩大散热面积，大部分散热器都设置了散热片。理论上鳍越多越好。
