电缆线盘 降包装成本！一种新的电缆盘装线长度计算方法（亲测有效）

向前

Rack 空裸线、电力电缆、电气设备用电缆、光缆、数据电缆等大长度、大尺寸成品出厂时根据工程需要定制，减少线中间接头。特定长度的电线电缆产品通常包装在电缆槽中。为了有效降低包装成本，提高产品的价格竞争力，准确选择最合适的电缆桥架至关重要。

工厂常用的电缆缠绕长度计算方法是国家机械行业标准《电线电缆输送桥架标准》中推荐的积分计算方法。本文提出了一种新的简单的计算方法，并对各种计算方法进行了比较和分析，供同行参考。

作者|方

来源|易拉线模具

电缆盘可分为三种:全木盘、全铁盘和铁盘，应根据客户要求和产品特点进行选择。决定电缆缠绕长度的关键尺寸有:电缆规格、外径、腹径、内宽。

设计经济的电缆包装托盘时，应考虑三个因素:

1)电缆托盘本身的稳定性，即当包装托盘装载电线电缆产品时，包装托盘不变形，能够承受提升和卸载；

2)电缆盘的腹部直径应满足包装电缆产品的弯曲半径；

3)电缆盘应能容纳特定长度包装电缆的产品；

电缆缠绕长度的常用计算方法有体积法和积分法。在此基础上，本文提出了一种新的简便计算方法。

一个

体积法

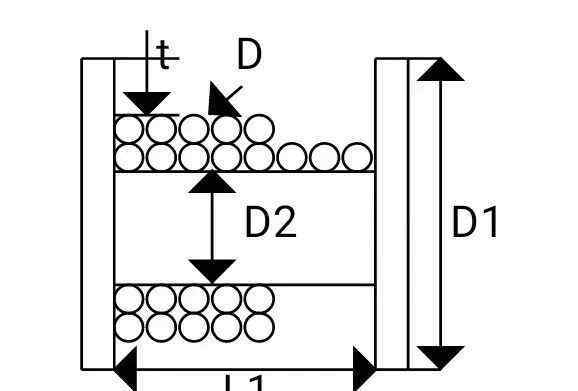

线圈组件模型的示意图如下:

上图中，d:圆盘外径为mm；d:气缸内径mm；t:电缆与边缘之间的间隙mm；l:线圈内部宽度为mm；d:电缆外径mm；

体积法的计算原理是假设电缆的计算体积等于线圈的体积，然后计算某根电缆达到线圈体积时的长度值。计算过程如下:

线圈体积:v = π/4 * [(d-2t) 2-D2] ①

电缆计算体积:v = π/4 * d * l ②

当V₂= V₁:

π/4*D₂*L=π/4*[(D₁-2t)2-D₂2]

L=[(D₁-2t)2- D₂2]/ D₂ ③

考虑到实际电缆加载过程中电缆之间存在空间隙，将上述计算长度取全系数0.87，对电缆缠绕长度计算公式进行了修正

L=0.87*[(D₁-2t)2- D₂2]/ D₂ ④

容量法的优缺点

容积法计算承载力的原理简单易懂，公式推导简单。但是，体积法是理想情况下电缆长度的总体积，它填补了空之间的空白。没有充分考虑到线与线之间存在间隙，这是由圆形线的排列特点决定的。虽然计算中考虑了体积充满系数，但计算的电缆长度与实际电缆长度的差异仍然较大，因此这种方法在工厂电缆桥架的设计中很少使用。

2

整合

采用积分法计算电缆缠绕长度。计算公式由积分计算法导出。计算过程如下:

线圈内部宽度内每层中的放电电缆数量:

N = l/d× 0.95(系数0.95，考虑实际情况，布线不规则)⑤

可从电缆盘上卸下的电缆层数:

P=(D₁-D₂-2*t)/(2*D) ⑥

那么单根电缆释放的p层总计算长度为:

增加dx毫米内筒直径，所以当dx增加时电缆长度

p0π(D₂+2D*x)dx=π(D₂*x+D*2)P0

=π(D₂*p+D*P₂) ⑦

可安装在整个卷轴上的电缆长度:

L=n* L'=π*n*( D₂*p+D*P₂)/1000

=π*n*p*( D₂+D*P)/1000 ⑧

积分法的优缺点

积分法是由积分法导出的计算电缆组件长度的公式，充分避免了体积法的缺点。这种方法接近电缆线圈组件的实际长度。工厂线圈的设计采用了由积分法导出的公式，国家机械行业标准JB/T8137.1-1999推荐的公式也是这个公式。但是积分计算公式的推导过程比较复杂，不容易理解，公式也不容易记忆。一般用电脑编辑一个小程序是快速准确的。

三

新的计算方法

新的电缆缠绕长度计算方法采用了体积计算法和积分计算法的思路，即在计算时，设想将一根电缆整体切割成一段，并展开成长方体，长方体的等效体积值为缠绕长度，即分别计算假想长方体的长、宽、高。

新的计算方法推导如下:

长度:整卷电缆中每层电缆的平均长度

L"=π[D₂+(D₁-D₂-2*t)/2]

=π(D₁+D₂-2*t)/2 ⑨

宽度:线圈的内部宽度，每层释放的电缆数量

n=L₁/D×0.95 ⑩

(系数为0.95，考虑实际情况，布线不均匀，计算结果取整数部分值)

高度:可从线圈中释放的电缆层数

P=(D₁-D₂-2*t)/(2*D) ⑪

b数:竖丝数(数一下竖丝数)

长度:从外围任何一边到内盘的长度(米)

在不断线的情况下，线的米数=A数×B数×C长×3.14(误差在1米左右)

举个栗子的例子:一圈BV2.5线:a数=12，b数=16，c长= 16.5cm = 0.165m..

那么这条线的长度是:12x16x0.165x3.14=99.47米，标有100米的长度。

知道了这个方法以后，无论什么样的导线，只要数一数，测量一下就知道米数了。
