revit入门教程 revit基础速成教程之一Revit 基础知识！

版权属于原作者

向您介绍最新最先进的三维建筑设计软件，提高三维设计技能和工作效率，快速掌握Revit的基本绘图流程，完成本项目的基础建模。

目录

全面介绍Revit架构的功能和优势

Revit架构界面各部分名称及功能介绍

设置中文模板

新保存的项目

Revit功能和优势

Revit的独特优势

1.水平纵断面图和模型是同步创建的

在创建平面的同时自动生成垂直剖面图。快速生成切割透视、平面、立面、平面颜色填充等。；

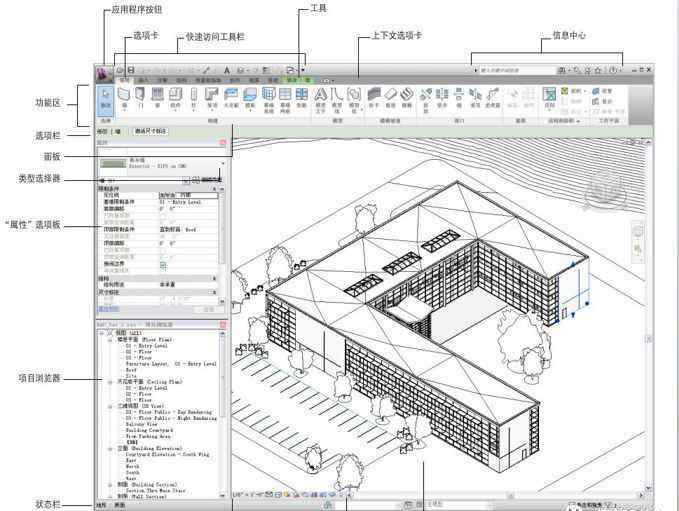

Revit建筑界面功能介绍

提示:请勿随意删除立面符号，否则立面视图也会被删除。

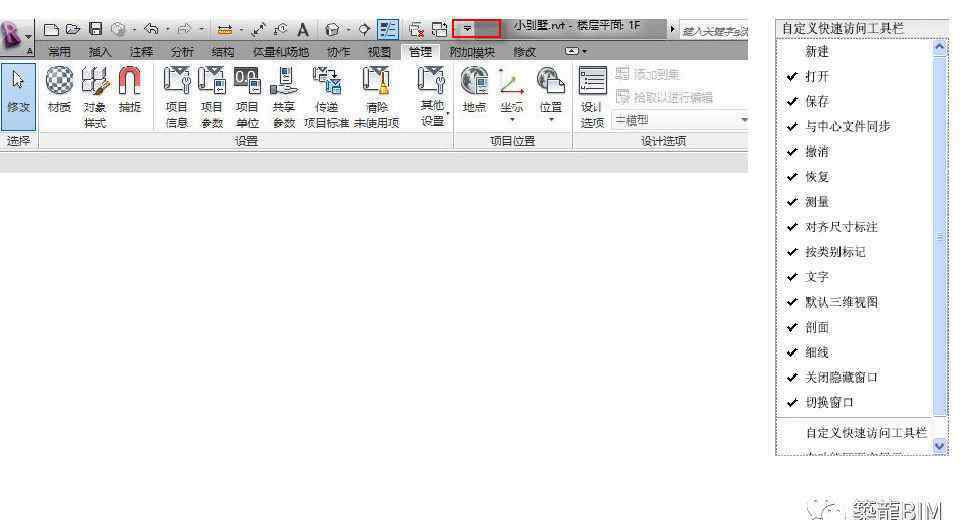

快速访问工具栏

单击快速访问工具栏后面的向下箭头，调出以下工具。要将功能区上的按钮添加到快速访问工具栏，请右键单击功能区，然后单击添加到快速访问工具栏。该按钮将添加到快速访问工具栏中默认命令的右侧。

功能区选项卡

创建或打开文件时，会显示功能区。它提供了创建项目或族所需的所有工具。

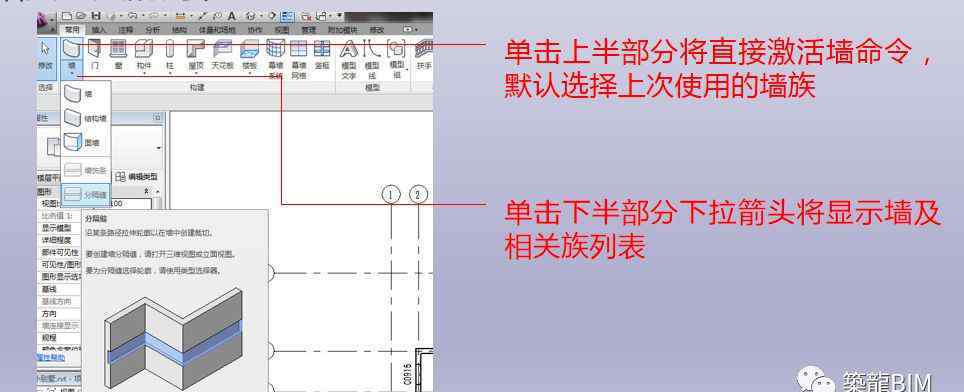

提示:下拉按钮:如下图所示，“墙”包含一个下拉箭头，用于显示其他相关工具

拆分按钮:如果您看到按钮上有一条线将按钮分成两个区域，请单击顶部(或左侧)访问最常用的工具。单击另一侧显示相关工具的列表。

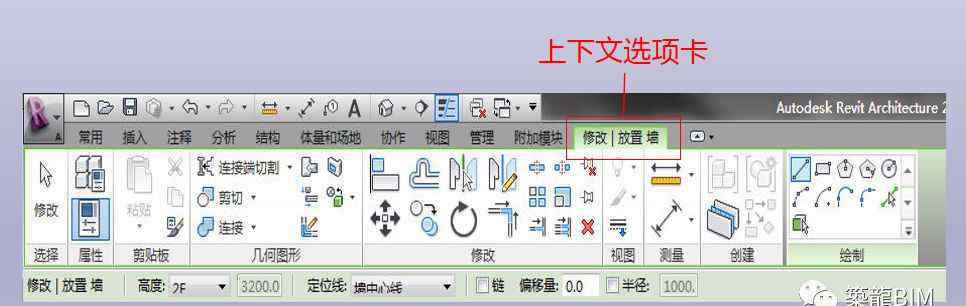

上下文功能区选项卡

当某些工具被激活或元素被选择时，上下文功能区选项卡会自动添加并切换到，其中包含一组仅与工具或元素的上下文相关的工具。

例如，当您单击“墙”工具时，将显示“修改/放置墙”的上下文选项卡

上下文功能区选项卡

当某些工具被激活或元素被选择时，上下文功能区选项卡会自动添加并切换到，其中包含一组仅与工具或元素的上下文相关的工具。

例如，当您单击“墙”工具时，将显示“修改/放置墙”的上下文选项卡

比例详细程度模型图形样式：单击可选择线框、隐藏线、着色、带边框着色、一致的颜色和真实6种模式打开/关闭日光路径打开/关闭阴影显示/隐藏渲染对话框：仅当绘图区域显示三维视图时才可用。打开/关闭裁剪区域显示/隐藏裁剪区域临时隐藏/隔离显示隐藏的图元

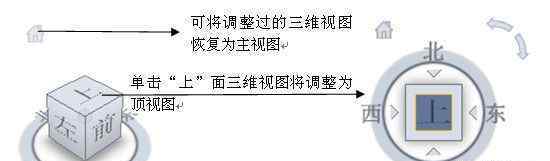

视图盒子

视图立方体是一个三维导航工具，它指示模型的当前方向，并允许您调整视点

主视图是与模型一起存储的特殊视图，可以很容易地返回到已知视图或熟悉视图。您可以将模型的任何视图定义为主视图。

右键单击视图立方体，然后单击将当前视图设置为主视图。

为Revit建筑设置中文模板

为什么要建立中国模式

使二维图纸符合规范

默认模板文件的立面样式、尺寸样式、文字样式、线型、线宽、对象样式等都不能满足我国国家标准制图规范的要求。

模板文件的后缀是:* .rte。

项目文件的后缀是:*。功率因数控制器

标准化可以大大减少重复工作量，提高设计质量和效率。

根据不同设计项目的特点和要求，上述重复性工作可以在项目模板文件中提前完成，可以避免在每个项目设计中重复这些工作。从而提高设计质量和设计效率。

设置方法

“应用程序菜单”下拉菜单——“选项”命令打开“选项”对话框。

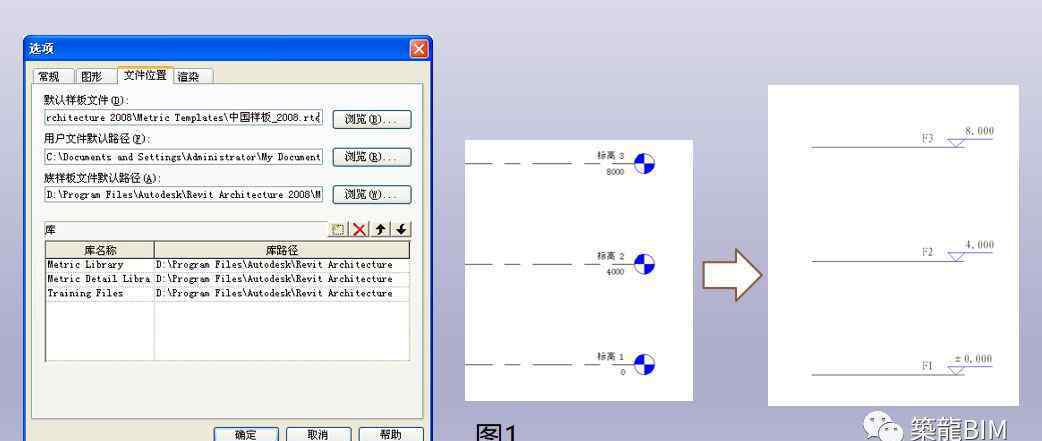

单击文件位置，如图1所示，替换第一行中的默认模板文件

创建和保存Revit建筑文件

创建新项目:打开应用程序菜单>:“新建”>:“项目”

Revit将打开刚刚设置的默认模板

打开模板后，将文件保存为RVT格式的项目文件，以避免错误地替换模板文件。

应用程序菜单>:另存为，Revit将自动保存为中的项目文件。rvt格式
