光电传感器电路图 光电传感器电路图及优点与应用

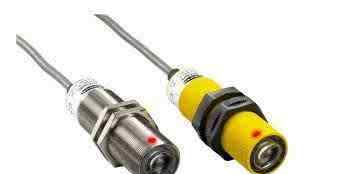

今天我给大家讲讲光电传感器。光电传感器可以将测量的变化转化为光信号的变化，然后通过光电元件将光信号转化为电信号，实现控制。它们主要用于光电开关、光敏电阻、光电二极管、光电池、光纤等领域。，以控制各种可见光。

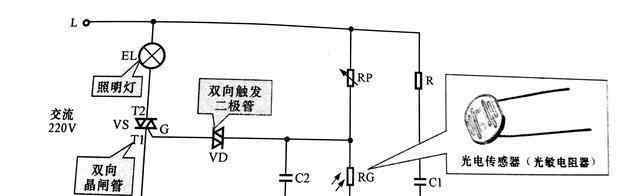

光电传感器示意图

从上图可以看出，光电传感器采用光敏电阻作为光电元件，对光敏感，其阻值随入射光强度而变化。

当环境光较强时，光电传感器RG的电阻值较小，使得可调电阻RP与光电传感器RG之间的分压值较低，无法实现双向触发

当环境光较强时，光电传感器RG的电阻值较小，使得可调电阻RP和光电传感器RG之间的分压值较低，达不到双向触发二极管VD的触发电压值，双向触发二极管VD关断双向晶闸管VS，关断照明灯EL。

当环境光较弱时，光电传感器RG的电阻增大，使得可调电阻RP和光电传感器RG之间的分压增大。当可调电阻kP和光电传感器RG之间的分压达到触发两个极性管VD双向导通的触发电压时，双向触发二极管VD导通，触发双向门极管VS导通，照明灯EL点亮。

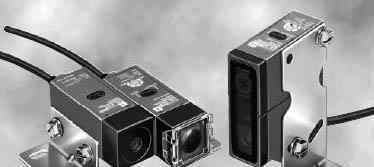

光电传感器的优点

1.检测距离长。其他检测方法可以通过在相反类型中保持10m以上的检测距离来实现。

2.对检测对象的限制更少。由于检测对象引起的遮挡和反射是检测原理，所以几乎可以检测玻璃、塑料、木材、液体等所有物体。而不是将检测对象局限于金属。

3.响应时间短。光学体是高速的，传感器的电路由电子部分组成，所以不包括机械工作时间。

4.高分辨率。高分辨率可以通过先进的设计技术将投影光束聚焦在一个小点上，或者通过构建一个特殊的接收光学系统来实现。它还可以检测微小物体，并以高精度检测位置。

5.可以实现非接触检测。检测可以在不与检测对象机械接触的情况下实现，因此不会对检测对象和传感器造成损坏。因此，该传感器可以长期使用。

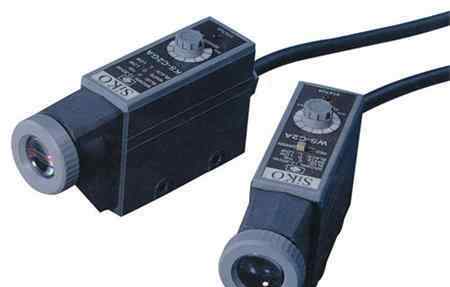

6.可以实现颜色辨别。根据投射光的波长和被检测物体的颜色的组合，通过检测物体形成的光的回射率和吸收率是不同的。使用此属性，可以检测对象的颜色。

7.容易调整。在投射可见光的类型中，投射光束对于眼睛是可见的，这便于调整被检测对象的位置。

传感器在智能水表中应用

目前，实现远程抄表的技术有很多，如蓝牙技术、无线局域网技术等。现有的转换方法，如单、双簧片开关传感器、摄像头直读传感器或霍尔元件等，在不同方面都有缺陷或不足。从实际运行情况来看，性能并不理想，存在两大问题:

需要不间断电源。当电源切断时间过长或信号线需要维修时，远程读数部分停止测量，机械读数照常运行。所以恢复供电或维修后需要重读水表的机械读数，然后重新设置远传部分的底座。

运行中会有累计误差，水表的机械读数与电子读数不完全一致，所以总会有一定误差。特别是“单、双簧片开关表”误差很大，因为临界点振动无法克服。由于这些问题无法得到妥善解决，这些传感器很难成为市场的主流产品。鉴于上述不可克服的缺陷，人们将研究注意力转向了光电直读。介绍了一种直读式远程水表。它最大的特点是平时不需要电源，只需要在抄表的瞬间供电。它摆脱了脉冲等远程水表没有电源无法工作的难题，使水表的机械读数与电子读数完全一致。

光电传感器的应用

1、烟雾浊度监测仪。防止工业烟尘污染是环境保护的重要任务之一。为了消除工业烟尘污染，首先要了解烟尘排放情况，所以必须对烟尘源进行监测，自动显示，超标报警。烟气中烟尘的浊度是通过光在烟气中传播过程中的变化来检测的。如果烟道浊度增加，光源发出的光的吸收和折射会增加，到达光电探测器的光会减少，所以光电探测器输出信号的强度可以反映烟道浊度的变化。

2.光电池在光电检测和自动控制中的应用。光电池用作光电探测器时，其基本原理与光电二极管相同，但其基本结构和制造工艺并不完全相同。因为光电池工作时不需要外部电压；光电转换效率高、光谱范围宽、频率特性好、噪声低，已广泛应用于光电读出、光电耦合、光栅测距、激光准直、胶片回放、紫外线监测和燃气轮机熄火保护装置。

以上内容是对光电传感器的电路图、优点和应用的介绍。相信大家对光电传感器都应该有一定的了解。随着科学技术的发展，光电传感器生产、研究和智能化发展的前景将更加广阔。
