外径千分尺 360度掌握外径千分尺的结构及使用方法！

千分尺是最常用的测量工具之一。千分尺的基本结构和各部分的作用、用法、阅读方法是什么？本文将对此进行详细说明。

一、标准机械外径千分尺

1.标准机械外径千分尺的结构

其结构主要分为两部分。一部分是曲柄与固定套连接牢固；另一部分是差动缸和千分尺螺丝连接牢固。由于内螺纹刻在固定套内，外螺纹刻在千分尺螺钉外，后一组可以相对于前一组转动。旋转时，千分尺螺钉向左或向右移动，曲柄连接在砧座和固定套筒上。一个测力装置(保护棘轮)连接在差速器油缸的后端。锁定手柄锁定时，固定套和差动缸的位置是固定的。

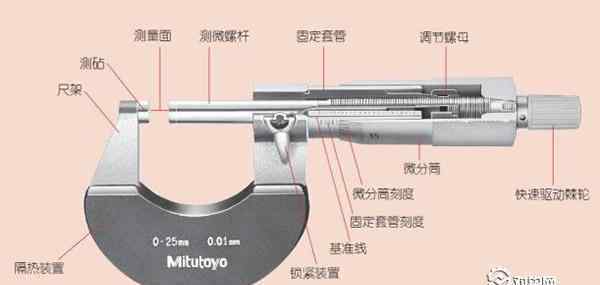

各种零件和主要部件的名称如下图所示，由隔热装置、尺架、砧座、千分尺螺钉、固定套、差动缸、锁紧装置、调节螺母和快速驱动棘轮组成。

2.标准机械千分尺的测量原理

千分尺是根据螺杆放大的原理制成的，即当螺杆在螺母中旋转一次时，螺杆沿旋转轴前进或后退一个螺距。因此，沿轴向的微小距离可以用圆周上的读数来表示。

千分尺的精密螺纹节距为0.5毫米，活动标尺有50等分。当活动标尺旋转一次时，千分尺螺杆可以前进或后退0.5毫米，所以旋转每个小分度相当于千分尺螺杆前进或后退0.5/50 = 0.01毫米。可以看出，活动标尺的每个小刻度代表0.01毫米，所以千分尺可以精确到0.01毫米。然后你可以再数一个，这样你就可以读到几千毫米。

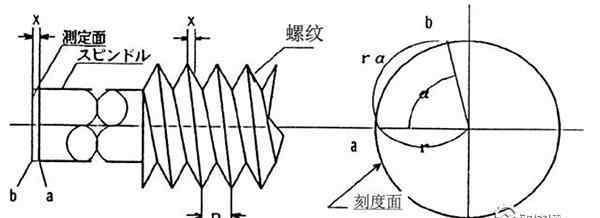

标准机械千分尺测量示意图

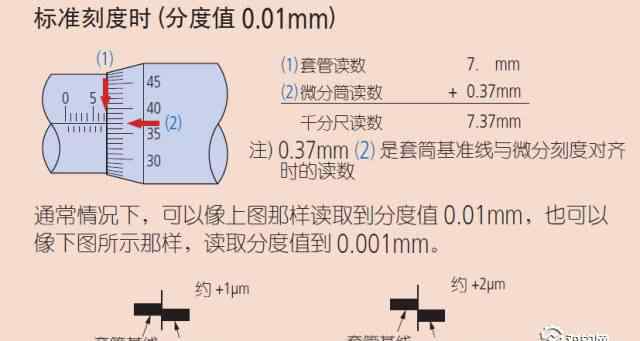

标准机械千分尺测量原理的计算

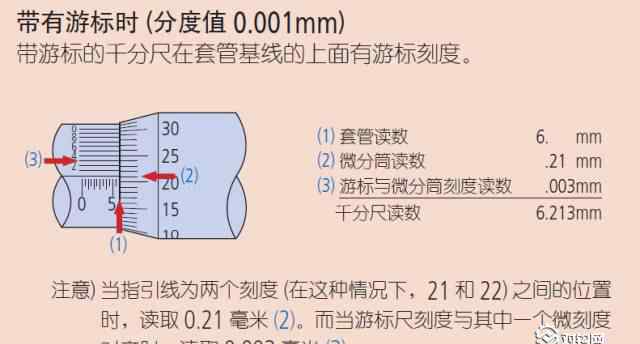

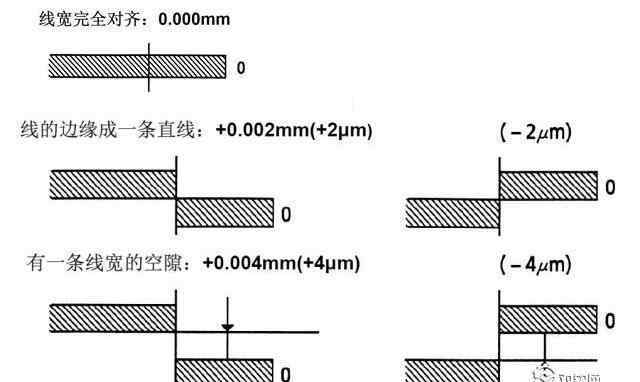

3.标准机械千分尺的校准方法

基线对齐后，我们可以通过基线的位置来确定最后一个维度。

二、数字外径千分尺

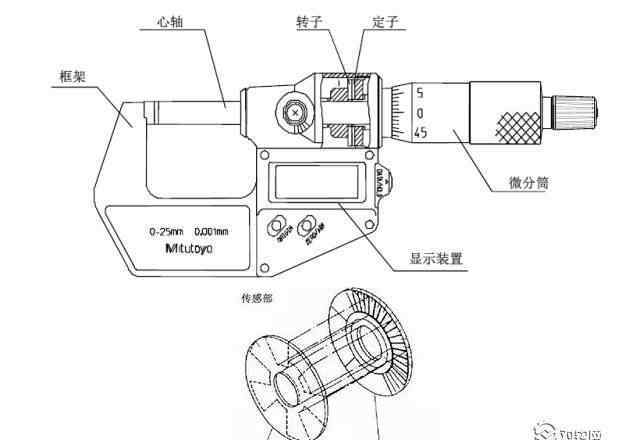

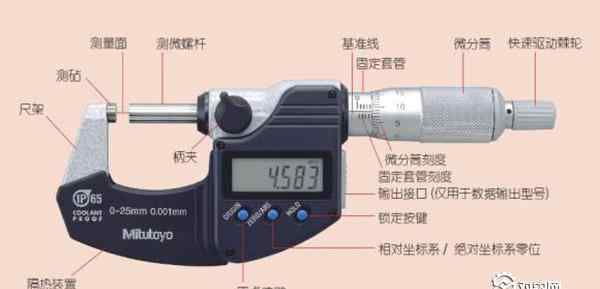

1.数字式外径千分尺的结构

2.数字式外径千分尺的测量原理

分辨率为0.001mm，主轴一转的距离为0.5mm，由传感器(转子和定子)分成500个点，0.5mm ÷ 500 = 0.001 mm

数字千分尺的测量原理

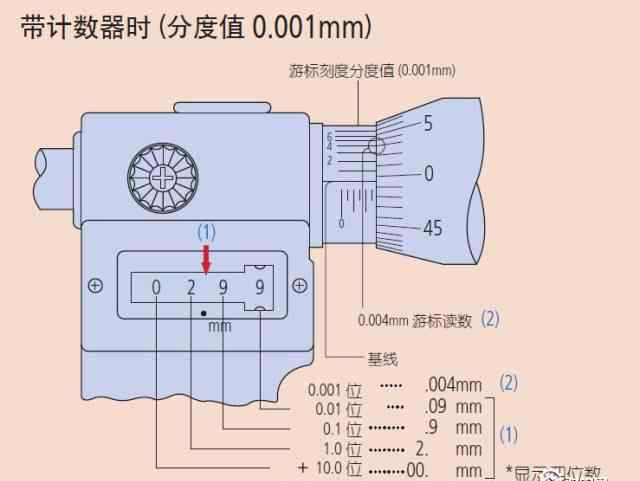

除了以上两种常见的千分尺，另一种是下面的带计数器的外径千分尺。

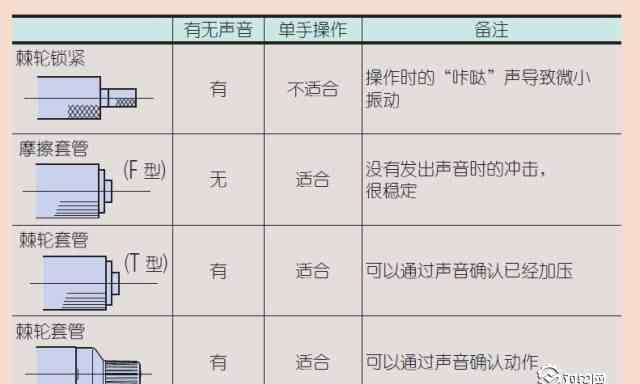

三、千分尺测力装置

千分尺的测力装置也是最重要的部件之一。合理使用可以延长千分尺的使用寿命，提高测量精度。

四、千分尺的使用步骤

1.使用前检查零点:慢慢转动微调旋钮，使测量杆与砧座接触，直到棘轮发出声音。此时，活动套筒上的零划线应与固定套筒上的基准线(长水平线)对齐，否则会出现零误差。

2.左手握住尺框，右手转动粗调旋钮，使测杆与砧座的距离略大于被测物，将被测物放入，转动保护旋钮夹住被测物，直到棘轮发出声音，拨动固定旋钮，使测杆固定后读数。

五、使用千分尺产品的注意事项

1.仔细检查型号、测量范围、精度等规格，选择适合您用途的型号。

2.测量前，千分尺和工件应在室温下放置足够长的时间，以使温度平衡。

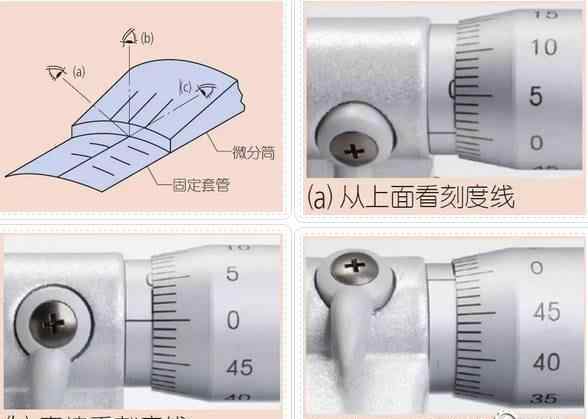

3.读取差速器油缸划线时，请直接看参考线。如果从某个角度看刻度线，由于视觉误差，不会读出线的正确位置。

4.测量前调整起点(零)，并用无绒纸擦拭砧座和千分尺螺钉的测量表面。

5.作为日常维护的一部分，擦去环境周围和测量表面上的任何灰尘、碎屑和其他碎屑。此外，用干布仔细擦拭任何污渍和指纹。

6、正确使用测力装置，以便在正确的力下进行测量。

7.当千分尺安装在千分尺台上时，千分尺台应固定并夹紧在千分尺架的中心。但是不要夹得太紧。

8、注意千分尺不要掉落或碰撞任何东西。请勿过度用力旋转千分尺螺钉。如果您觉得千分尺可能因意外误操作而损坏，您需要在使用前进一步检查其准确性。

9.长期存放或涂上保护油膜后，用浸有防腐油的布轻轻擦拭千分尺。

10.储存注意事项:储存过程中避免阳光直射。储存在通风良好、湿度低的地方。存放在无尘的地方。如果储存在箱子或其他容器中，箱子或容器不能放在地上。储存期间，测量表面之间应留有0.1毫米至1毫米的空间隙。请勿将千分尺存放在夹紧状态。
