帷幕 【图文】工程中几种常见的止水帷幕形式！

一、止水帷幕的概念

止水帷幕:用于防止或减少地下水在基坑侧壁和底部流入基坑的连续止水体。比如连续搅拌桩形成的止水墙(水泥土搅拌桩等)。)而单管三管旋喷桩称为止水帷幕。

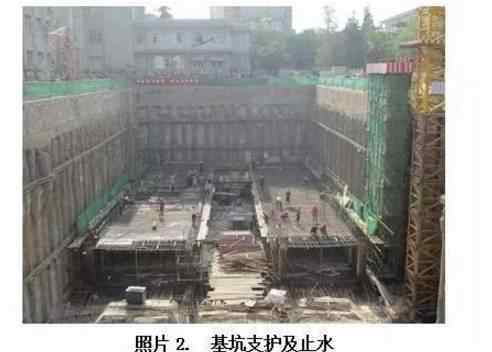

止水帷幕是一个概念，是围绕工程主体的止水系列的总称。水泥土防水帷幕是基坑支护系统中常用的截水方法。如果基坑底部低于地下水位，降水困难，基本上需要设置止水帷幕，防止地下水渗漏。

有些基坑不是很深，他们的基坑围护分为三部分。

一部分是挡土桩，主要起挡土墙的作用。模板可以是钢筋混凝土灌注桩或其他形式的桩。桩与桩之间有一定的空间隙，但可以挡土。

第二部分是止水帷幕，其作用是加固挡土墙后的土体，阻断基坑内外的水层沟通。形式可以是水泥土搅拌桩或压密灌浆。

三个部分是支撑。

地下连续墙是基坑围护的另一种形式，多用于深大基坑。

常见的止水帷幕有高压旋喷桩、深层搅拌桩和旋喷桩。最近出现了螺旋钻机的素混凝土或灌浆止水帷幕。由于自防水效果好，一些地下围护结构，如地下连续墙和钻孔咬合桩，不需要用作止水帷幕。

素混凝土地下连续墙用于封闭水幕，经常采用冲洗形成水槽。素混凝土地下连续墙的壁厚通常为200 ~ 300 mm。

一些基坑工程需要设置水平止水帷幕，通常采用高压喷射灌浆法或深层搅拌法形成。如果基坑内有工程桩，则不能采用深层搅拌法，因为深层搅拌不能与工程桩紧密附着。根据底部浮力或承压水顶推力、整体稳定性和底部抗拔力，确定后盖水泥土厚度。

二、高压旋喷桩止水帷幕

高压旋喷桩是利用高压旋转喷嘴将水泥浆喷入土层并与土体混合，形成连续重叠的水泥加固体。施工占地少，振动小，噪音低，但容易污染环境，成本较高，不适合不能固化喷射泥浆的特殊土壤。

高压喷射灌浆法水泥土止水帷幕一般有两种形式:

形成单独的止水帷幕，由单排旋喷桩叠加而成，或采用旋喷法；

与排桩一起，形成止水帷幕。

1.适用范围

(1)高压喷射灌浆法适用于处理淤泥、淤泥质土、流塑、软塑或塑性粘性土、淤泥、砂、黄土、素填土和砾石土。

(2)当土壤中含有较多的大粒径岩石、硬粘性土、大量植物根系或有机质过多时，应根据现场试验结果确定现有建筑物淤泥、泥炭土、湿陷性黄土地基加固的适用性。其适用性和技术参数应通过高压喷射灌浆试验确定。

(3)高压喷射灌浆法，对于基岩和砾石土中含有卵石、块石和巨砾骨架结构的地层，地下水具有腐蚀性，对于地下水流速过大和涌水的地基工程，应谨慎使用。

(4)高压喷射灌浆法可用于既有建筑物和新建建筑物的地基加固、深基坑止水帷幕、边坡挡土或挡水、基坑底部加固、防止管涌和隆起、地下大直径管道的围护和加固、地铁工程、水库大坝、海堤、河堤的土层加固或防水、坝基防渗加固、地下水库截水坝的施工等。

2.基本条款

(1)高压喷射灌浆基础工程的设计和施工应因地制宜，综合考虑基础类型和性质、地下水条件、上部结构形式、荷载大小、场地环境、施工设备性能等因素，做到技术先进、经济合理，确保工程质量。

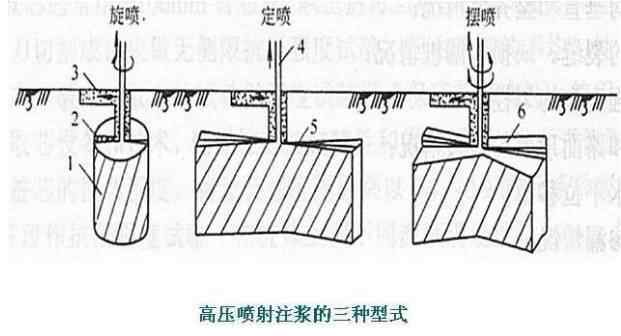

(2)高压喷射灌浆法的灌浆形式分为三类:旋喷灌浆、旋喷灌浆和固定喷射灌浆。根据工程要求和设备条件，可分别采用单管法、双管法和三管法，加固体的形状可分为圆柱体、扇形块、墙体和平板。

(3)高压喷射灌浆适用于粒径小于20毫米的松散地层，旋喷适用于粒径小于60毫米的松散地层，大角度旋喷适用于粒径小于100毫米的松散地层，旋喷适用于砾石层和基岩残坡。

(4)制定高压喷射灌浆方案时，应掌握现场的工程地质、水文地质和建筑结构设计资料。对于既有建筑，需要收集相关的历史和现状信息、相邻建筑和地下埋藏物等。

(5)高压喷射灌浆方案确定后，应根据工程情况进行现场试验和试验施工，或根据工程经验确定施工参数和工艺。

(6)高压喷射灌浆试验场地应选在整个工程的代表性地段，试验能反映高压喷射灌浆对地基处理工程的加固或防渗效果。

3.施工现场要求(作业条件)

(1)平整地面，清除地面和地下的活动障碍物，并采取措施防止施工机械失稳。

(2)修建施工临时设施，如供水、供电、道路、临时房屋、工作台、材料仓库等。

(3)施工平台应平整坚实，并设置风、水、电专用管线。

(4)施工单位应制定环境保护措施，施工现场应设置废水和废泥浆处理及回收系统。

(5)施工现场应设置开挖的排浆沟和集浆坑。

(6)施工前，应测量场地内地下管线和构筑物的位置。

(7)基线、水准基点、轴线桩位置、设计孔位置等。应重新检查、测量并妥善保护。

(8)机械装配和试车应符合安全操作规程。

(9)施工前应设置安全标志和安全防护措施。

4.施工技术

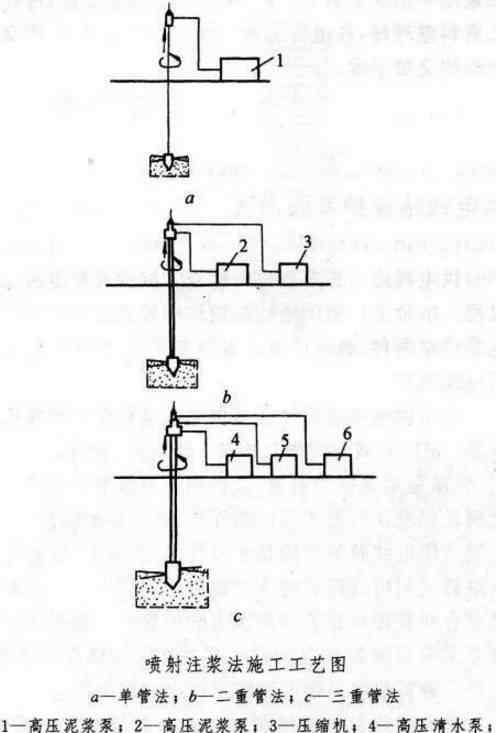

高压喷射灌浆施工工艺；

(1)高压喷射灌浆施工过程应成排成孔进行，每排孔应按顺序施工。当单孔注浆对相邻孔没有影响时，可以依次施工。单管无承口独立旋喷桩按顺序施工。

(2)旋喷、摆喷、固定喷结构的高压喷射灌浆，应依次施工承口、搭接、连接和“焊接”孔。

三、水泥搅拌桩止水帷幕

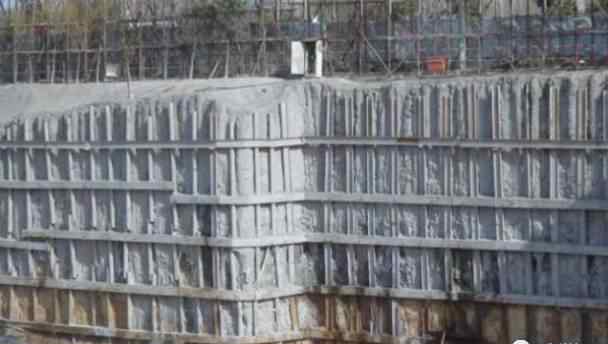

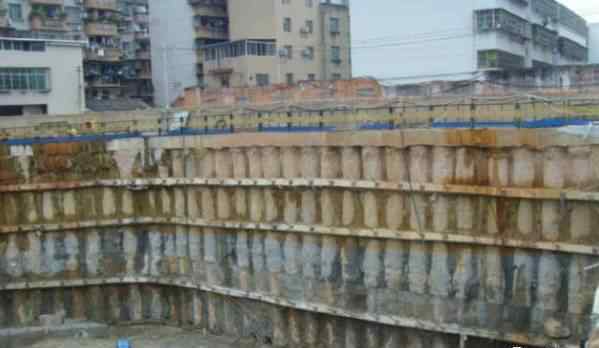

水泥土搅拌桩止水帷幕由一定比例的水泥浆和地基土组成，通过专用机械强制搅拌在地基深部，以提高基坑边坡的稳定性和抗渗性，达到止水挡土的效果。

水泥搅拌桩止水帷幕是基坑止水的常用手段之一。基坑开挖(特别是深基坑)和地下结构施工非常重要，它与柱形钻孔灌注桩形成基坑支护结构。

1.适用范围和特点

水泥土搅拌桩适用于处理松散砾石、粗砂、淤泥或地下水小于80m/d的土质边坡。

水泥土搅拌桩具有无振动、低噪音、无污染、成本低、操作安全等优点。

根据土质情况，深层搅拌法的水泥土防水帷幕可由一排、两排或几排水泥搅拌桩重叠而成。相邻水泥搅拌桩可重叠约100mm。

深层搅拌法形成垂直水泥土止水帷幕的成本低于高压喷射灌浆法，应优先采用深层搅拌法形成水泥土止水帷幕。

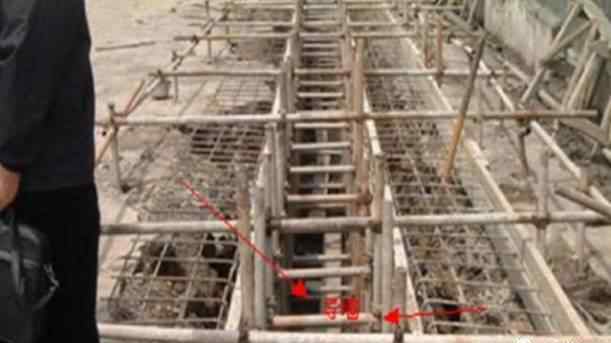

四.地下连续墙

地下连续墙是在泥浆护壁的情况下，利用一定的设备和工具在地下钻一个狭长的深沟，在沟内挂钢筋笼，然后浇筑混凝土，构筑一个钢筋混凝土墙段，再将各墙段逐一连接，形成一个连续的地下墙。

地下连续墙是近年来广泛应用于地下工程和基础工程建设的技术。如北京王府井酒店、广州白天鹅酒店、上海电信大厦、上海国际贸易中心大厦、上海金茂大厦等。

目前，现浇钢筋混凝土板地下连续墙在我国建筑工程中应用广泛。可以分为两种情况:一墙只临时挡土墙。

特点:刚度高，挡土挡水，可用于任何土壤，施工中无振动、低噪音；可用于逆向施工。成本高，施工工艺复杂，设备特殊。
