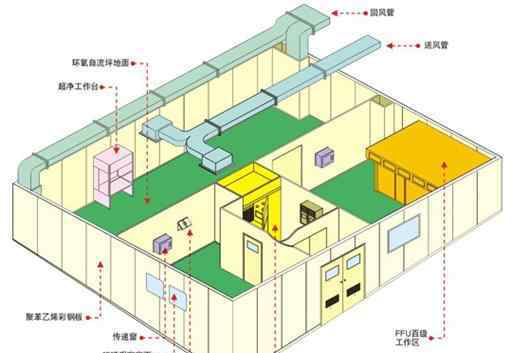

空气淋浴房:空控制空气中颗粒物浓度的房间。其施工和使用应减少室内诱发和滞留的颗粒物。其他相关的室内参数如温度、湿度、压力等应按要求控制。

现行标准:GB50073-2013《洁净厂房设计规范》。

各种条件下的粉尘状态:

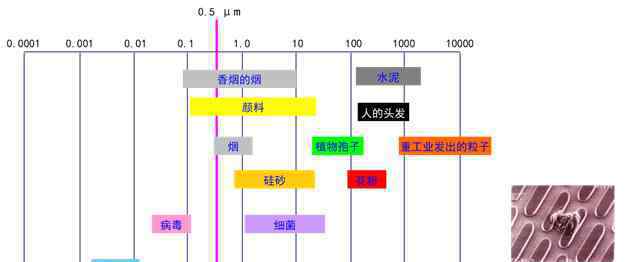

粉尘粒径示意图:

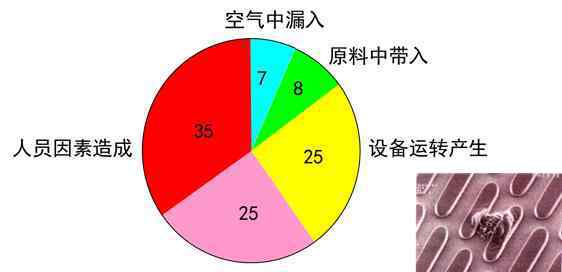

灰尘是怎么产生的？

总务室举的例子:

所有荧光灯消失的地方:

行走时尘土飞扬的外观对比:

左边是穿着普通工作服走路时灰尘的样子。右边是穿着干净衣服走路时灰尘的样子。

拍打工作服时产生的尘粒比较；

左边是拍普通工装裤时灰尘的样子。右边是拍打干净衣服时灰尘的样子。

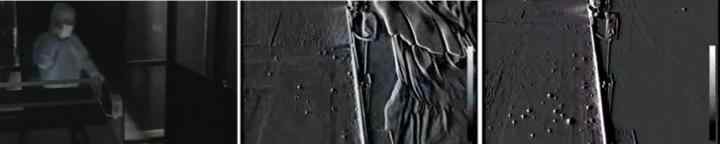

淋浴房的例子:

工人经过后玻璃上附着灰尘的现象。

漂浮颗粒:

使用粒子数计数法计算漂浮粒子的数量。

纸张的粉尘排放对比:

左边是普通纸，右边是干净纸。

胶带和手套的灰尘排放示例:

左边是纸芯胶带的灰尘，右边是PVC手套的灰尘。

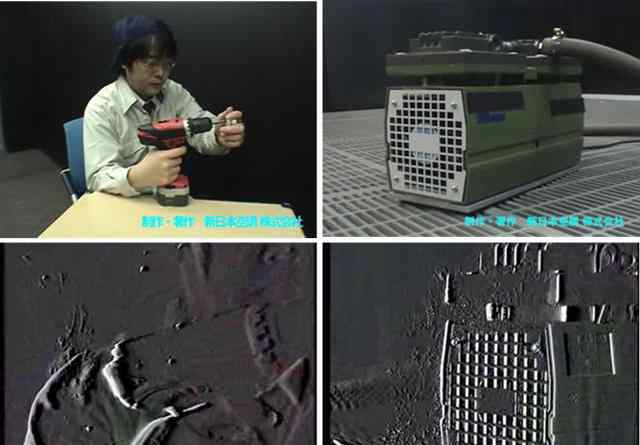

电动工具的灰尘排放示例:

左边是电钻灰尘的样子。右边是真正的空泵尘。

真空吸尘器排气示例:

真空吸尘器各个地方出现排气泄漏。

打喷嚏时有飞沫从嘴里漏出的现象:

打喷嚏时瞬间飞沫。

出汗现象:手臂出汗的情况产生。

吸烟的例子:香烟烟雾颗粒。

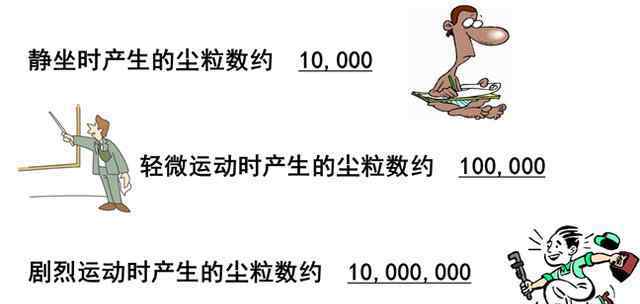

运动过程中产生的尘粒数量:

灰尘是怎么去除的？

空淋浴房气体净化

手持式简易激光粒子计数器；

测量气体中粒子的数量:

受体积和重量的限制，手持式激光颗粒计数器的采样流速一般为0.1立方英尺(0.1立方英尺/分钟)，即每分钟2.83升(2.83升/米)，其最小粒径通道一般为0.3 μ m，一般可用电池或交流电操作。

这类产品的粒度通道可分为两个通道，如美国Met One公司生产的HHPC-2，有0.3和0.5μm以及0.5和5μm两种标准配置

由于这类产品的采样体积空较小，测量精度相对较低，但随着检查员的移动而灵活，因此适用于监控各种空气淋浴房，判断过滤设备的效率和密封性。这类产品可以存储一定数量的采样数据，并配有下载软件，无需打印设备。

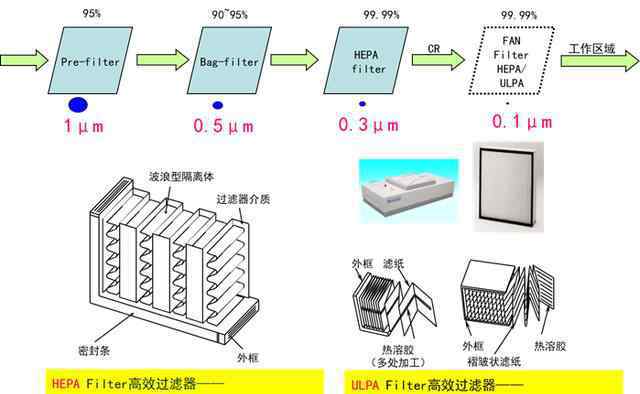

高效过滤器:

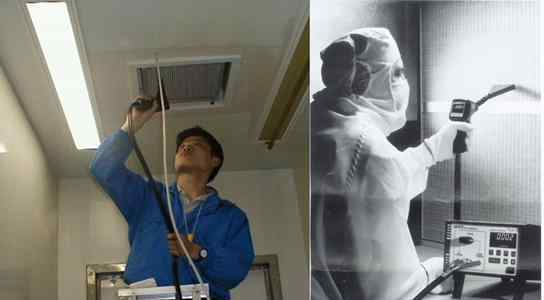

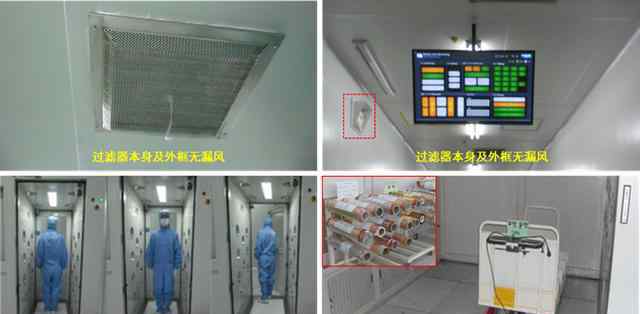

高效过滤器泄漏检测:

取下HEPA的扩散板，扫描整个过滤器表面、过滤器与框架、框架与框架、框架与静压箱之间的密封。扫描时，采样头距离滤光片表面约1英寸(约2.54厘米)，扫描速度不超过5厘米/秒，直线往复扫描，线条重叠。在测试过程中，如果有报警声(即%泄漏率超过0.01%)，则表明有泄漏。用硅胶封堵或紧固后，扫描并巡视泄漏处。检查过滤器约5分钟。测试期间，始终确认上游气溶胶的浓度。测试时注意佩戴防护口罩和眼罩。

风量罩:

测量送风速度:

风量罩主要由三部分组成:风量罩体、底座和PDA。

风量罩体主要用于收集风量，并将风收集到基础上的风速均化器。风速均质机上安装有热传感器，根据风速的变化和底座的大小计算风速。风量罩由PDA显示，大屏幕液晶屏显示直观，可直接获得风速和风量数据。操作简单，可以设置记录时间间隔进行连续的参数记录，从而对数据进行分析。测量和记录的数据都记录在存储卡上，不能丢失。数据可以通过计算机的串行端口传输到个人电脑，以便进一步应用。

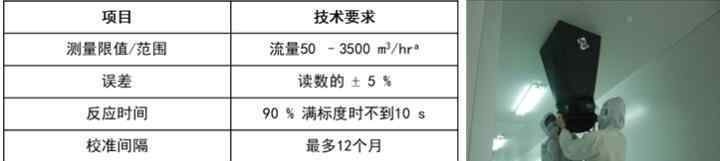

测量罩的技术要求:

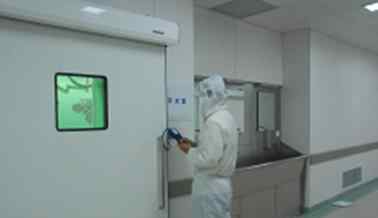

差压测量仪:

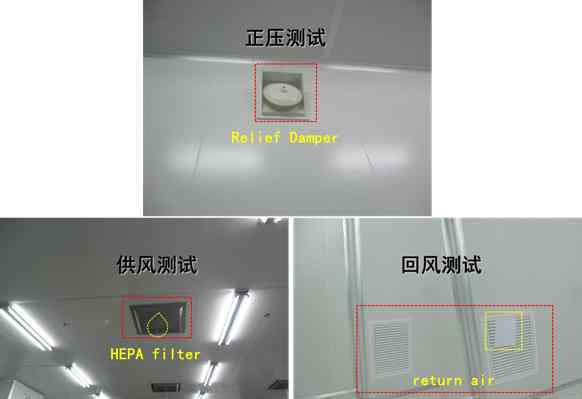

差压检测:普通空气淋浴房不同级别之间、空气淋浴房与不洁净区域之间的差压一般为5 ~ 10 Pa。为了防止有害物质或病毒向外扩散，一些生物空气淋浴房进入通道的房间之间的负压差需要保持在-10 ~-30 Pa。

根据国家标准GB19489-2008《实验室与生物安全通用要求》，污染面积相对于大气压力为-40Pa，根据国家标准GB50346-2011《生物安全实验室建筑技术规范》，室外方向相邻房间的最小负压差为-10Pa。

在空各级气体过滤器上，应配置微型压差计，并与过滤器前后的静压出口管连接，以便随时监测通过空气体过滤器的气流压降。有些微压差表还配有可调压差设置的报警校准值，以便在超过规定压差时输出报警信号。

温湿度计:

测量温度和湿度:电子温湿度计因其方便、可靠和便于距离测量，被广泛应用于淋浴房的测试和监控。常见的电容式和电阻式传感器，辅以相应的电气仪表，可以测量空气体的相对湿度。

电阻式湿度传感器通常由多孔陶瓷制成，多孔陶瓷由氧化镍金属氧化物或聚合物材料如高氯酸锂-聚氯乙烯烧结而成。

它们是利用不同湿空气体中吸湿变化引起电阻值变化的原理制成的湿度传感器。

氧化镍陶瓷湿度传感器因其使用寿命长、工作稳定性好而得到广泛应用。

电容式传感器:电容式湿度传感器基本上是一个电容。聚合物膜上的电极是非常薄的金属微孔蒸发膜。水分子可以通过两端的电极被聚合物膜吸附或释放。随着水分子的吸附和释放，聚合物薄膜的介电系数也会随之变化。因为介电系数随空气体的相对湿度而变化，所以空气体的相对湿度可以通过测量其电容得到。

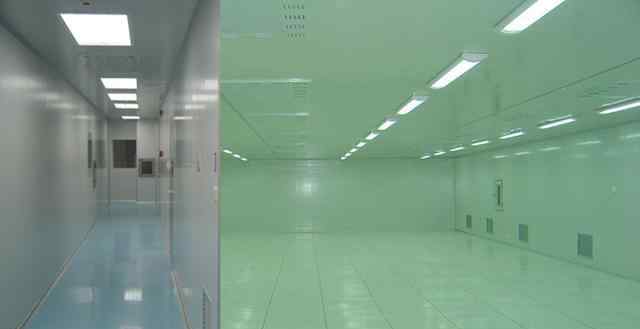

照明:泪珠照明灯具和嵌入式照明灯具。

照明器:

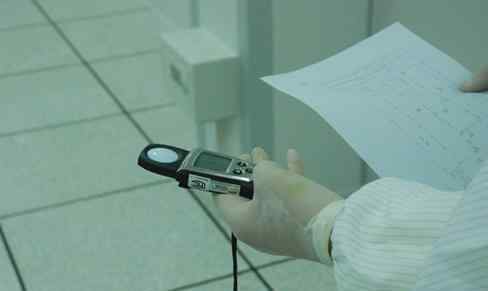

照度测试:照度测试应使用便携式数字照度计。

空气淋浴房(区)照度检测应在室内温度稳定、光源光输出稳定后进行；新荧光灯区应使用100小时以上，点火15分钟后测试。

照度测试点应选在工作面的高度，一般为0.85米，通道测试高度为0.2米；测试点数可按每50㎡空气淋浴房(面积)一个点计算，但每个房间不得少于一个点。

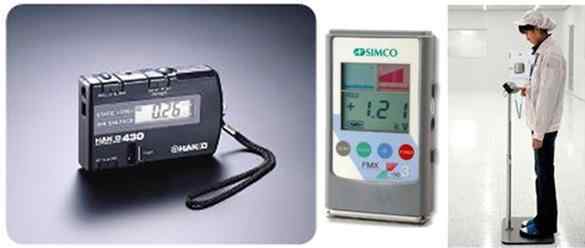

静电探测器:

测量静电:这种测试仪不直接与带电体接触，而是利用静电感应原理间接测试带电体的静电势。因为这个测试不直接接触带电体，所以也叫非接触测量。

静电感应原理:测试探头靠近带电体，利用探头与带电体之间产生的扭曲电场来测试带电体的表面电位。

静电控制:

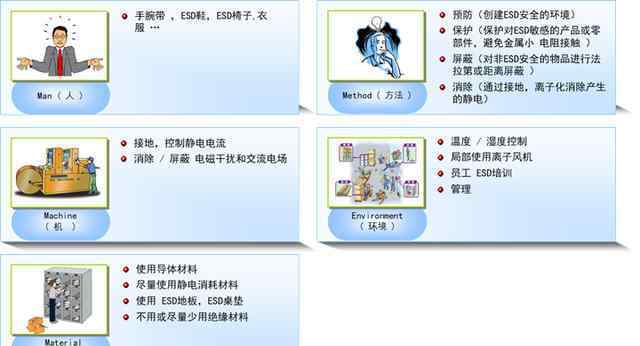

ESD控制=人+机+材料+方法+环境。

航展:

淋浴房位于洁净室的入口处，具有以下功能:

人员控制；气闸气闸功能，防止交叉污染；

风速20-25m/s，用于吹走衣物及设备、材料、工具上的灰尘。

注意:正确使用淋浴房可以减少带入房间的灰尘。95%的1μ以上的灰尘可以通过正确遵循淋浴室播音员的指示来清除。

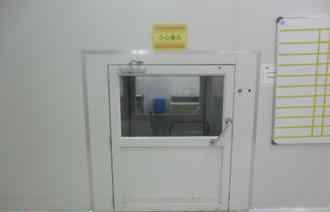

密码箱(密码箱):

淋浴房隔墙上装置的功能:

作为淋浴房内外物品转移的缓冲区，可以防止物品转移时由于门的开启而破坏淋浴房的气流和室压；

它可以减少工人的行走时间，防止灰尘进入外部区域；

进出口有联锁控制，不能同时打开，防止交叉污染。

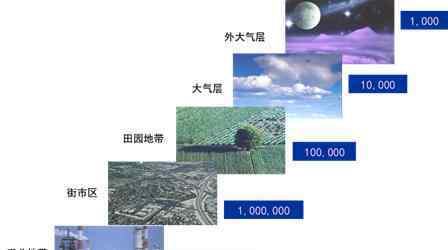

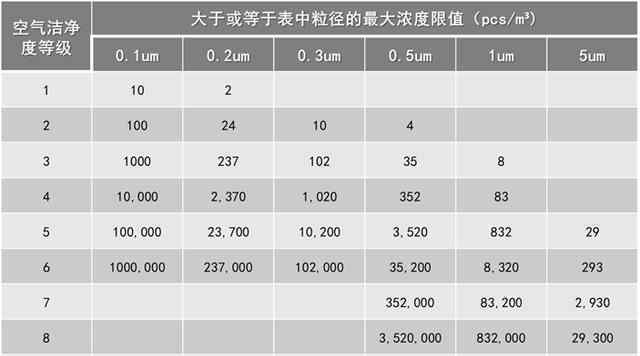

淋浴房和清洁区的清洁程度:

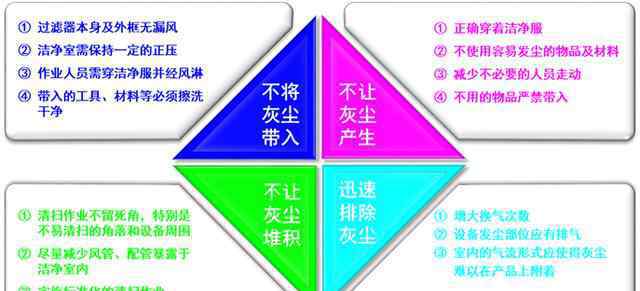

淋浴房管理的四个原则:

请勿将灰尘带入:

避免产生灰尘:

正确穿干净的衣服:

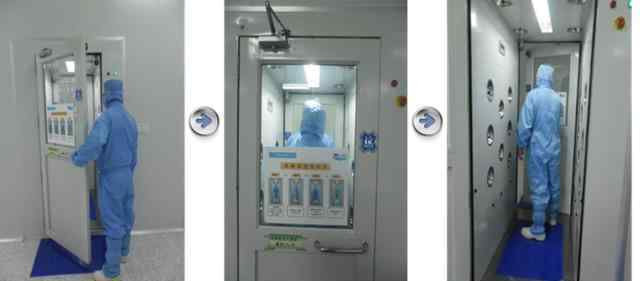

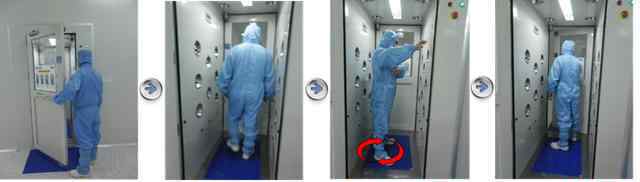

正确使用空气淋浴房进入空气淋浴房:

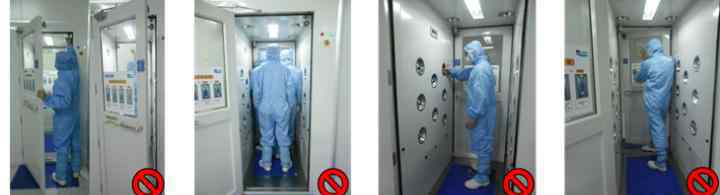

淋浴房使用注意事项:

正确使用走出淋浴房的流程；

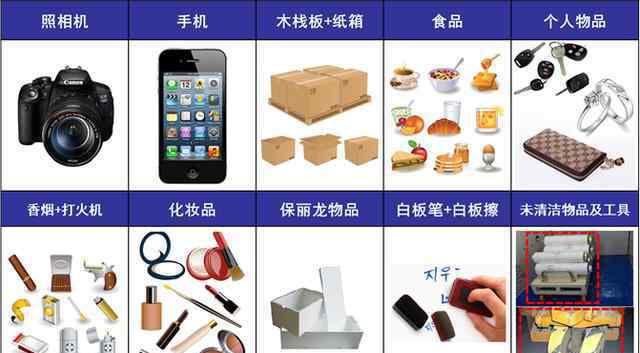

淋浴房内的违禁物品示例:

淋浴房内禁止放置易灰尘物品、数码产品、食品、个人物品、未使用物品、未清洁物品和工具。

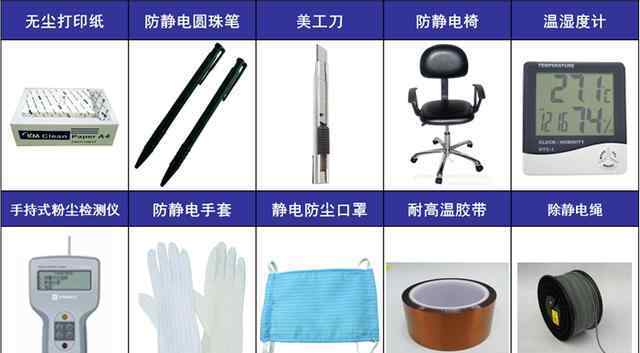

淋浴房中的特殊物品示例:

淋浴室必须使用特殊物品:

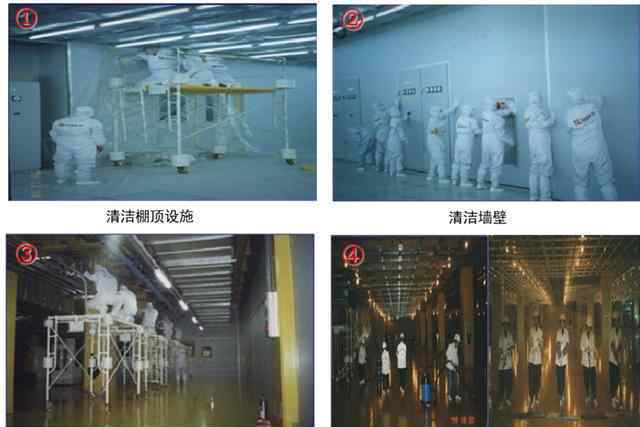

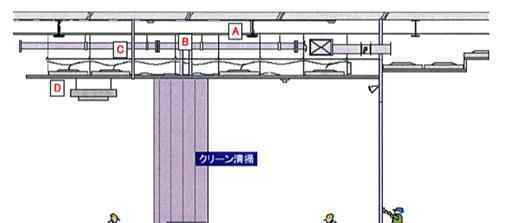

避免灰尘积聚——洁净室的清洁:

按照ABCDE的顺序从上到下清洗。

清洁区的要点:

a:楼板和天花板梁的清洁:

用无尘布清理灰尘；

用纯水无尘布清洁横梁和天花板螺栓，并用拖把用纯水擦拭一次以上。

要点:把装满纯净水的水桶拿到天花板上，用无尘布打湿，拧干擦洗，横梁上不留痕迹。

清洁地板和天花板上的设备和机器

撕下保护膜，用无尘布清理灰尘；

用纯水无尘布清洗管道、管道、电缆桥架等无法触及的地方，并用纯水擦拭至少一次。

要点:将装满纯净水的水桶拿到天花板上，用无尘布打湿，拧干擦洗:管道上不要留下任何痕迹。

c:地板和天花板清洁

清理垃圾，拖地板块，用纯净水擦天花板，把装满纯净水的水桶拿到天花板上，用无尘布打湿，拧干擦洗:不要在天花板上留下任何痕迹。

清洁地板和天花板下的设备

揭去所有保护膜，用干无尘布擦拭与电机接触的部位，以及其他管道、管道、桥梁等。用纯水擦拭和清洁。

e:地板清洁

操作顺序是撕下保护膜清理垃圾，用扫地机清理垃圾，用无尘拖把清洁地板，用纯水擦拭(强污渍对应喷剂)，晾干。

柱阀用水擦拭，墙面铝蜂窝板擦拭清洁。生产面板由设定操作人员负责干擦和清洁(如果可以提前清洁岗位，可以清洁地方。

注意:一定要区分操作区和清洁区。

清洁示例:

(1)从上到下清洗；

2由内而外清洁；

③单向清洁。

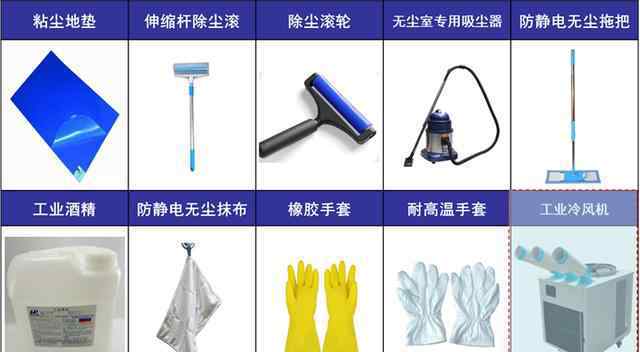

淋浴房清洁工具和产品:

淋浴房必须使用特殊的清洁工具和清洁产品:

快速排出灰尘:

淋浴房注意事项:

1.禁止在淋浴房跑步，行走时拖防静电鞋。

2.严禁聊天、喧哗、叫喊。

3.个人用品(手机、手表等。)和食物禁止进入淋浴房。

4.当移入材料和消耗品等生产物品时，必须在移入前通过空气喷淋合格箱进行清洁。

5.化妆或涂指甲油的人禁止进出。

6.防静电帽子和防静电衣服露出头发和眉毛。当一般衣服不正确时，立即检查工作服室的衣服，然后再次通过空气淋浴，进入房间。

7.当防静电手套和指套损坏或被污染时，请立即更换新手套和指套。

8.洁净室帽(防静电帽)、防静电服、防静电鞋在操作过程中损坏或被污染时，通知组长更换新的使用。

9.在手术开始和结束时，休息时间后，用滚轮架清洁手术台及其周围。

10.禁止在手术台上放置不必要的工具。

11.禁止坐着转动椅子或向后摆动。

12.严禁倚靠设备、墙壁、操作台等。

13.不要坐在地板上。

14.千万不要用手套接触皮肤。

15.交换器、电源等电气设备应注意电击。

16.作业结束后，清理操作台、尺具及周围的退修室。

某光电厂房空气淋浴房的管理:

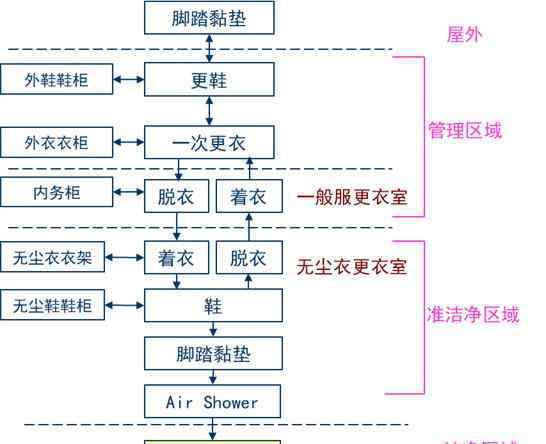

淋浴房进退流程:

人员培训和资格考试:

所有需要进入洁净室的员工，无论公司内部还是公司外部，除了外宾(客户、贵宾等。).

任何人员在进入或离开洁净室之前，必须在淋浴室通过培训或资格考试。

干净的衣服只有在人员通过资格考试后才能在洁净室控制室分发。

外部人员进入洁净室的申请:

外来人员进入洁净室时，相关单位应代其提交《洁净室申请表》。

施工厂家可以向门卫室申请“临时工作证”，也可以向有关单位申请“长期工作证”。

控制进入更衣室和冲洗灰尘；

控制室应当按照规定监控人、物、物的进出。

不化妆，包括口红、粉底、指甲油、眼影、香水。

个人应保持良好的卫生习惯，每天定期洗澡、剃须、洗头，勤洗手，保持指甲清洁。

不要携带个人物品，如香烟、打火机、食品和饮料、化妆品、手镯、耳环和戒指。

除洁净室专用文具外，禁止携带铅笔、自来水笔、橡皮、蜡笔和普通纸张。

禁止将棉花、纸箱、木材等易产生粉尘物质的物品带入洁净室。

进入洁净室前吸烟30分钟。

施工厂家进入洁净室前应有专人陪同。

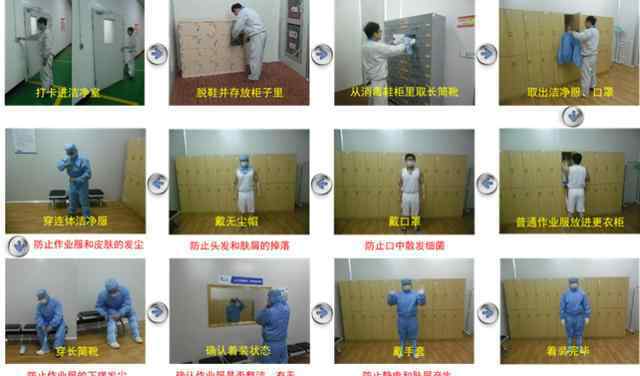

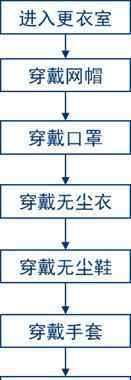

换衣步骤:

安全和健康控制:

洁净室发现异常生产环境(声音、烟蒂、溶剂、味道不明)应及时向组长或相关人员和主管报告。

如遇有毒气体暴露报警声，迅速呼叫同事从安全门撤离，并迅速回复组长或相关人员和主管。

严禁切割、切割、钻孔等工程。必要时，应首先采取防尘措施，并在施工区域采取隔离措施。

紧急情况下，按照职业安全单位指定的逃生路线，尽快离开洁净室。

紧急逃生时不要脱下无尘衣服。

紧急情况消除后，等待通知进入洁净室，换上干净无尘的衣服。

学科管理:

在10万级区域工作后，需要返回10万级区域的人员，在返回10，000级区域前，必须进行风淋室吹扫；但是在10万级区域穿干净衣服的绝对禁止去1万级区域。

不要坐在地板上，严禁只贴机器、墙壁和工作台。

面对卡带或机器时，禁止说话或做大幅度的身体动作，禁止快速行走或追逐(警报声响起时除外)，并保持缓慢行走。

除新培训外，业务交接时，应避免两人以上交谈。

盒子或托盘不得放在地面上，除了盒子要清洗的区域。

禁止仰卧、触摸他人或两人坐在无尘椅子上。

洁净室绝对禁止拍照和录像，必要时需要厂长批准。

除非有合格人员，否则严禁操作任何机器。

物品、器具和化学品的控制:

应避免在机器站区域的气流上方出现湍流、放置物品或执行其他操作。

化学品应放在化学品柜中。

化学品应该用中文和英文清楚地标明。

所有用过的无尘布和无尘纸应放入垃圾桶。

洁净室门的控制:

关上你身后的门，保持洁净室的门始终关闭。

禁止用手推车顶门。

门损坏时，应立即通知。

电线、插座和软管的控制:

机器的管道应用扎带扎紧，并固定在角落或不妨碍通道的角落。

不要用胶带将电线固定在地面或墙上。

使用插座时，确保所用工具的电压与插座的电压相同。

不要用脚踩任何电线。

文件和资料的控制:

O/I应放置在指定位置，不能随意放置，使用后应立即放回原位。

输入输出内容不得书写、涂改或标注其他标记。

带入洁净室的复印资料应放在透明的文件文件夹中，打印资料应使用喷墨打印机打印。

生产区不得使用双孔或三孔打孔机。

标志标语的控制:

不要随意写标语张贴。

标志应以规定的格式张贴，并由制造主管批准。

灭火器箱中灭火器的控制。

灭火器附近的走道应保持畅通。

灭火器应按规定放置，并有明显标志。

离开洁净室的控制:

除紧急逃生外，必须走高英室路线。

进入更衣室后，人员应脱下手套、口罩和网帽，并按规定丢弃在垃圾箱内。

脱下无尘鞋放在鞋柜里。

脱下无尘衣服放在衣架上(先脱上身再脱下身)。

无尘衣挂在衣架上后，拉到领口，防止无尘衣滑落。

小电器和物品登记后可以带出洁净室。

大型器具、物品由内外两组人员支撑，人员按离开洁净室的程序离开。

设备维护控制:

在进行维护之前，应要求机器加载/卸载空。

所有零件和器具不得放置在地面上，大型器具放置在地面上前应妥善铺上塑料布。

无尘服清洁更新控制；

每个区每周清洁一次无尘服。

原则上应防止施工人员自带无尘服，无尘服由公司统一提供。

无尘服管理单位应对发放给公司同事的无尘服进行编号和管理。

无尘衣物磨损/损坏严重或维修次数超过三次应丢弃。

审核改进和奖惩:

质量保证单位应定期检查洁净室的环境条件，并跟踪改善情况。

制造单位或相关单位应全力配合质量保证单位的审计行动，不得刁难或拒绝配合。
