三菱变频器部分
FR-A7NP是FR-A700和FR-F700系列逆变器之间Profibus-DP通信的通信选项。
FR-A7NP电子套件是用于FR-E700系列逆变器的Profibus-DP通信的通信选项。
FR-A7NP的主体与FR-A7NP E-kit相同,只是FR-A7NP E-kit比FR-A7NP有更多的附件可以安装在FR-E700系列变频器上。

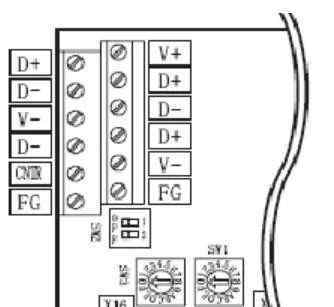

1.终端布置
2.站号设置
使用FR-A7NP上的节点地址开关,将节点地址设置在“0h ~ 7dh(十六进制)”之间。该设置将在变频器复位或下次开启时生效。

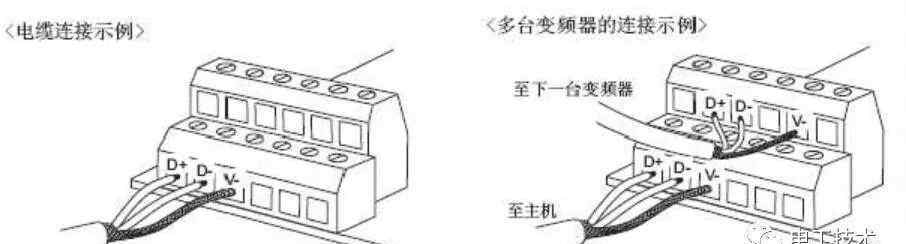

3.布线
注:如果选择标准的现场总线电缆,则红色导线(针脚3,B)应连接到D+,绿色导线(针脚8,A)应连接到D-。
4.相关参数设置
在本例中,将Pr.340设置为10,然后在重新通电后进入网络操作模式。
西门子PLC部分(STEP7软件设置)

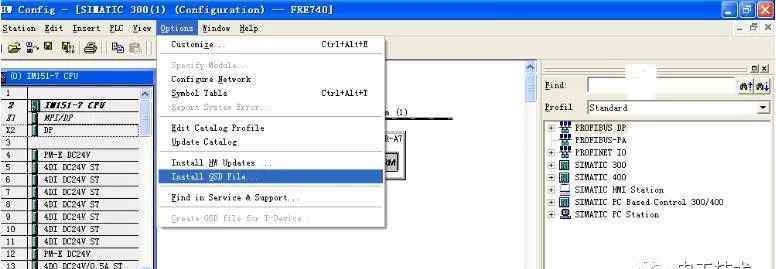

1.安装GSD文件(FR-A7NP的GSD文件是melc08fa.gsd)

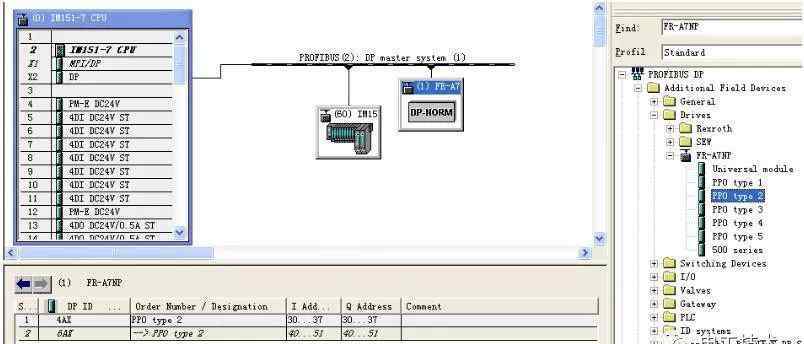

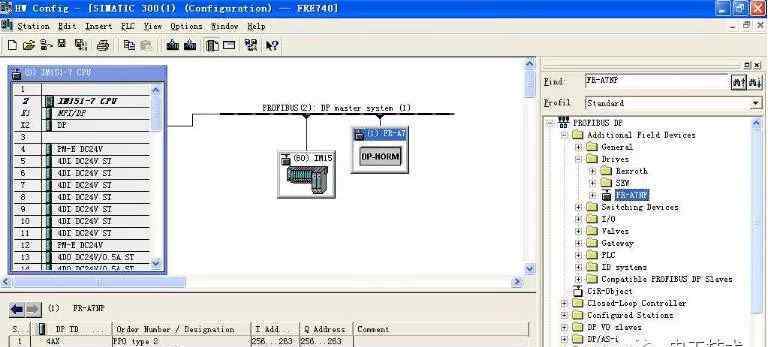

2.在右窗口中选择FR-A7NP,并将其拖至动力定位主总线
3.在右侧窗口中选择PPO类型2,并将其拖至以下窗口
相关说明
1.1的格式。PPO类型2:

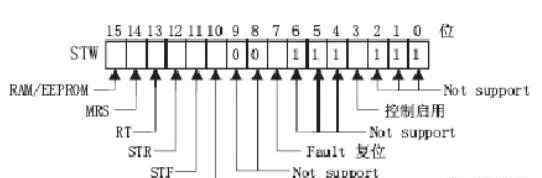

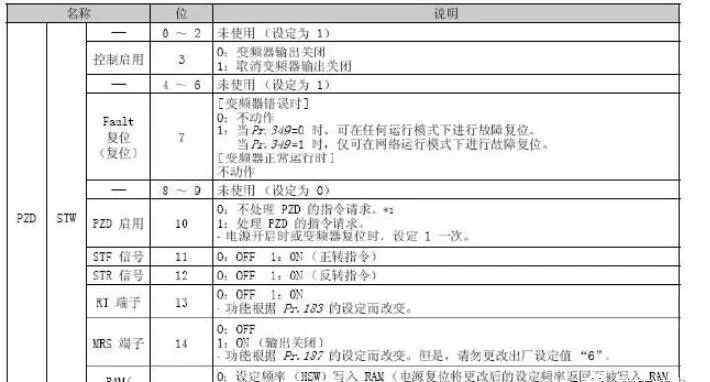

2.变频器正反转控制说明(通过STW):
根据STEP7软件中之前的设置,本例中STW是QW40,所以:
①如果需要正向旋转,STF信号(b11)接通,STR信号(b12)断开,PZD使能(b10)接通,控制使能(b3)接通。因此,STW是1000 1100 0111 1111,即8C7F。
②反转时,STF信号(b11)关闭,STR信号(b12)打开,PZD使能(b10)打开,控制使能(b3)打开。因此,STW是1001 0100 0111 1111,即947F。
③停止时,STF信号(b11)关闭,STR信号(b12)关闭,PZD使能(b10)打开,控制使能(b3)打开。因此,STW是1000 0100 0111 1111,即847F。
④要复位,故障复位信号(b7)为开,PZD使能(b10)为开,控制使能(b3)为开。因此,STW是0000 0100 1111 1111,即4FF。
因此,只要通过MOV指令将上述十六进制值赋给QW40(即STW),就可以实现正反转操作、停止和复位。

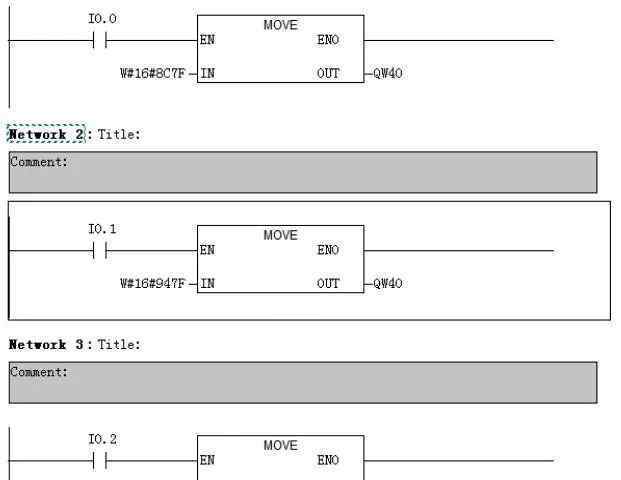

在如下图所示的程序中:
①开启I0.0时,将8C7F分配给QW40( STW),即正向旋转。
②当I0.1开启时,947F将分配给QW40(STW),即反向。
③当I0.2开启时,847F将分配给QW40(STW),即停止。

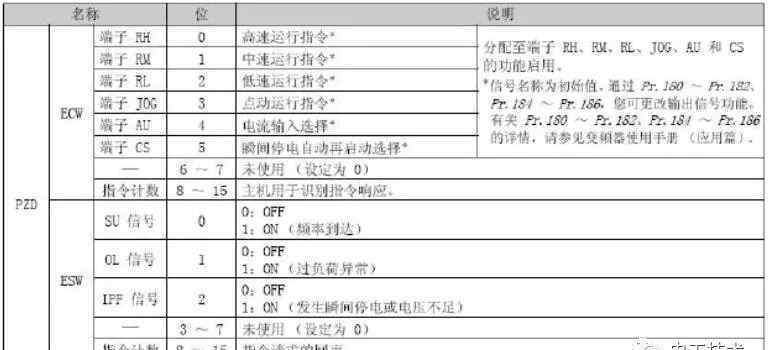

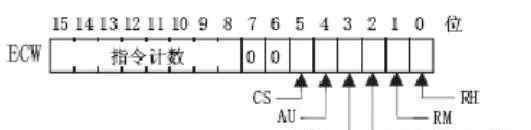

3.变频器高、中、低速运行控制说明(通过ECW):
根据STEP7软件中之前的设置,本例中ECW是QW44,所以:
①如果要高速行驶,右侧信号(b0)为开,因此ECW为1。
②如果需要中速运行,RM信号(b1)为开,因此ECW为2。
③如果低速运行,RL信号(b0)为开,因此ECW为4。
同上,只要用MOV指令把上述十六进制值赋给QW44(即ECW),就可以实现高、中、低速运算。

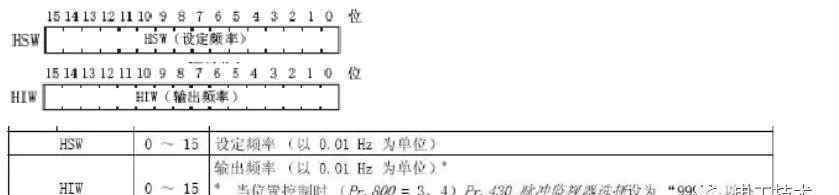

4.设定频率/读取频率说明(通过HSW/HIW):
根据STEP7软件中以前的设置,在本例中:
HSW(设定频率值)对应于QW42,
HIW(工作频率值)对应IW42。
只要使用MOV命令将所需的频率值(例如0.01赫兹,值5000对应于50赫兹)分配给
QW42(即HSW)可以改变当前的工作频率,实现变频器的调速。
在IW42(即HIW)中,可以读取当前的工作频率。
5.设置参数/读取参数的描述:
根据STEP7软件中以前的设置,在本例中:
设定参数值(PWE)对应于QW36,
读取的参数值(PWE)对应于IW36。
以设置参数为例:
1)首先,要设置的参数号信息通过MOV指令分配给QW30(即PKE)。
对于特定的参数编号信息,例如:
参数4(高速):设为H23EC。
参数5(中速):设为H23ED。
参数6(低速):设为H23EE。
2)通过MOV指令将待设置的参数值分配给QW36 (PWE)。
以读取参数为例:
1.通过MOV指令,指定要设置为QW30(即PKE)的参数号信息。
对于特定的参数编号信息,例如:
参数4(高速):设置为H13EC。
参数5(中速):设为H13ED。
参数6(低速):设置为H13EE。
2.此时,IW36 (PWE)中的值是读取的参数值。
6.读取变频器状态/报警信息的说明:

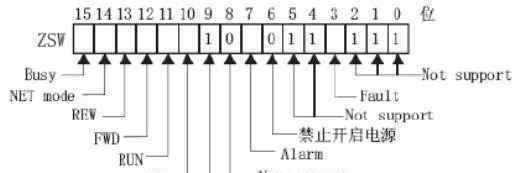

1)读取变频器状态(通过ZSW):
根据STEP7软件中以前的设置,在本例中,ZSW对应于IW40,当其中的b3位为开时,表示有故障。
2)读取报警信息:

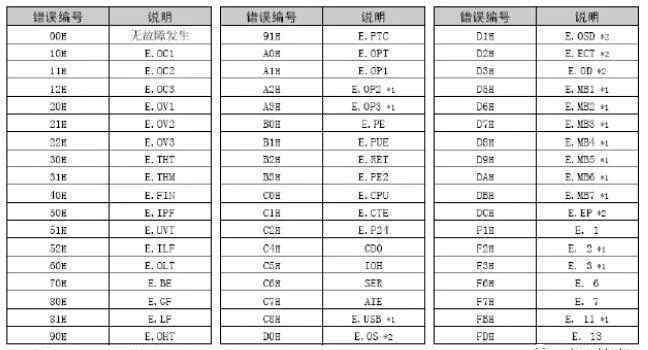

H63B3通过MOV指令分配给QW30(即PKE),H100通过MOV指令分配给QW32(即IND)。此时,IW36(即PWE)中的值是读取的报警信息,其具体含义如下:
