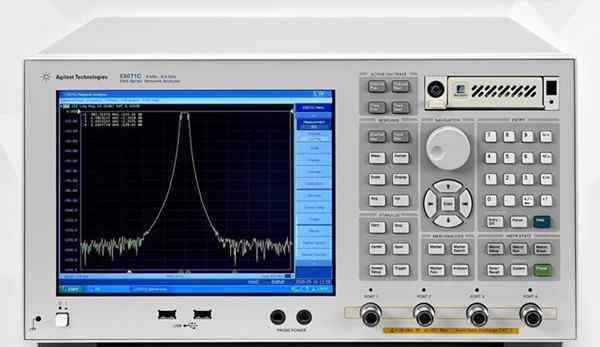

E5071C 【干货】网络分析仪E5071C功能键中英文对照

网络分析仪是一种测量网络参数的新型仪器，它可以直接测量有源或无源、可逆或不可逆双端口和单端口网络的复杂散射参数，并通过扫频给出各散射参数的幅频和相频特性。那么你日常使用网络分析仪的时候真的知道英文按钮的功能吗？这里，Xi安泰维修中心以E5071C为例，分享网络分析仪按键的部分中文功能:

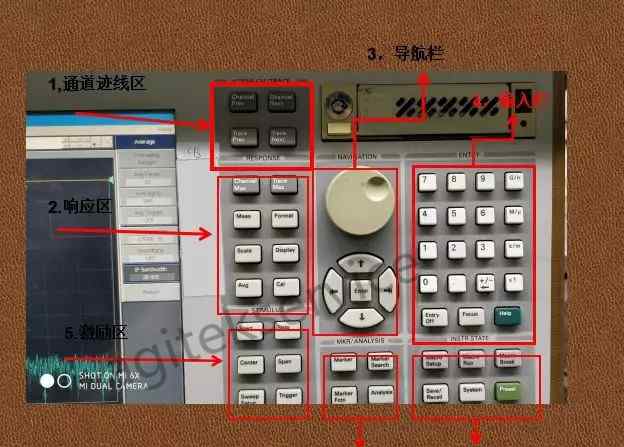

I. ACTIVECH/TRACE(活动通道/跟踪区域):

频道前一个:前一个频道

频道下一个:下一个频道

跟踪前一个:前一个跟踪

追踪下一个:下一个追踪

具体控制区域如下:

第二，响应(响应区域):

1.渠道最大化:渠道最大化

2.Tracemax:跟踪最大化

3.测量:测量(选择S参数)在工作通道窗口的正常显示和最大显示之间变化。

4.格式:格式(数据转换和图形格式)

1)对数放大:对数函数

2)阶段:阶段

3)SWR:驻波比

4)延迟:时间延迟

5.刻度:刻度(每个刻度的幅度，参考线的值)

1)刻度/刻度:刻度值

2)参考位置:参考位置

3)参考值:参考值

6.显示数据(关闭):显示数据打开(关闭)

1)分配频道:频道分配

2)迹线数量:迹线数量

3)分配跟踪:跟踪分配

4)显示数据(关闭):显示数据打开(关闭)

5)频率:频率

7.平均值:平均值(定义平均值、平滑和中频带宽)

1)平均:平均

2)中频带宽:中频带宽

8.校准(打开/关闭校准和误差校正，以改变校准套件的定义)

1)校准:校准

2)Ecal:电子校准

3)校准套件:校准件(选择校准件型号)

第三，激励区

1.开始:开始(扫描范围的起始值，即起始点)

2.停止:结束(扫描范围的结束值，即终点)

3.中心:中心(扫描范围的中心值，即中心点)

4.跨度:跨度(扫描范围的跨度值，即带宽)

5.扫描测试:扫描设置(可设置信号源功率、扫描时间、点数和扫描类型)

1)功率:功率和等级

2)积分:积分

6.触发:触发(可设置触发模式和触发源)

四.标记/分析区(MKR/分析)

1.标记:标记(即频率点)

1)更多标记:更多标记

2)清除标记菜单:清除标记目录

2.标记搜索:标记搜索(即频率点搜索，可以知道最大值、最小值、峰值和带目标值的点)

1)最大:最大

2)最小:最小

3)跟踪:跟踪

4)搜索范围:搜索范围

3.标记Fctn:标记功能(可以指定通道内的标记扫描范围和标记耦合，也可以显示痕迹上的统计数据)

4.分析:分析(夹具模拟器的分析功能)

1)极限试验:极限试验

2)波动极限:波动极限

3)带宽限制:带宽限制

动词 （verb的缩写）INSTR STATE

1.Sabe/Recall:保存或打开

1)保存状态:保存文件

2)召回状态:打开文件

3)按文件名回忆:通道文件名打开文件

2.系统:系统

1)转储屏幕图像:保存图像

2)背光:背光

3.预置:预制(返回仪器初始状态)

4.宏设置:设置宏程序(启动VBA编辑器或创建、调用或存储VBA项目)

5.宏运行:运行宏程序(执行名为“main”的VBA程序，它有一个名为Module1的VBA模块)

6.宏中断:中断宏程序(停止正在执行的VBA程序)

不及物动词入口区域

1.软键开/关，条目关闭:功能键开/关，输入关闭

2.焦点:焦点(在浏览区域的按钮和输入区域的按钮操作的对象之间改变选择)

3.帮助:帮助(显示E5071C的在线帮助)

4.背面空间:返回

七、浏览区(NAVIGATION)

浏览区的按键和旋钮用于在功能键菜单、表格(限制表、分段表等)的选中(高亮)区浏览。)或对话框，并通过增加或减少来更改数据输入区域中的值。

以上与网络分析仪关键控制相关的内容转载于Xi安泰仪器维修中心。请留言讨论。
