武汉地形图 武汉市下吴地形图在CAD中与谷歌卫星影像套合案例

总结

除了校正和切片百度坐标和火星坐标，下载陆地和海洋高程，STRM高程，提取10米等深线和CASS高程点，下载国家矢量建筑物与高度，国家乡镇和区块行政区划，地名，高速铁路网，公交路线，水系，百度高德兴趣点，全球OpenStreet矢量，卫星图像也可以下载和投影，并根据指定的坐标系转换，然后，在本文中， 以武汉市吴瑕县的地形图数据为例，介绍了如何下载该地区的卫星地图，经投影转换后，在计算机辅助设计中与原始数据进行叠加。

2000坐标系下武汉吴瑕郭家全要素地形图

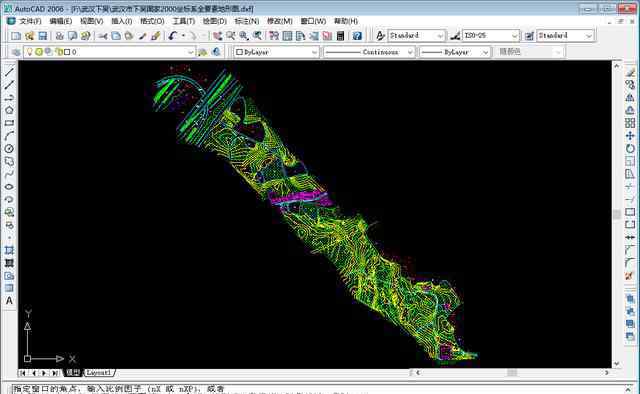

打开“武汉夏屋国嘉2000坐标系全要素地形图”CAD文件，如下图所示。

吴瑕地形图

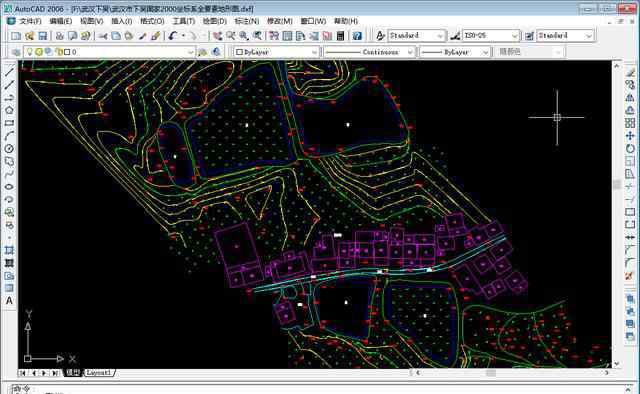

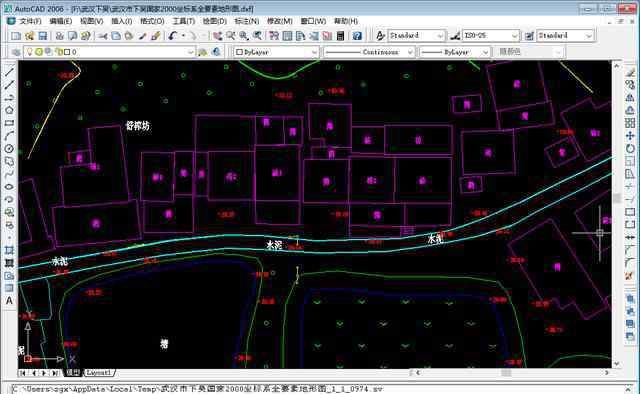

放大地图，可以看到的特征有植被特征、居民区、等高线、高程点、水系、道路。

地形图要素

在全要素地形图中，还标注了要素的属性，如居住区的砖结构、道路的水泥路面、水域的池塘、植被属性类型等。

单元特性

下载谷歌卫星图片

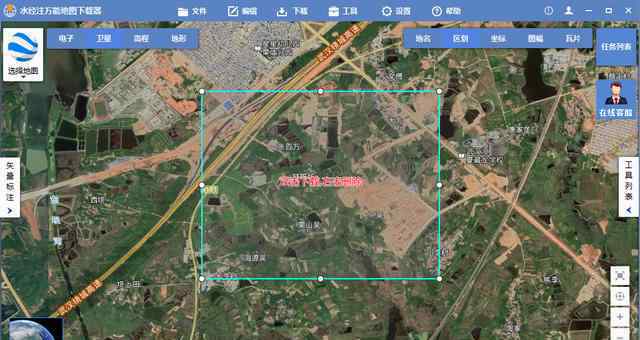

根据项目的位置，我们选择了下载Google卫星图片。首先从“下载”菜单中选择“框选范围下载”菜单项，然后在地图中选择项目范围，如下图所示。

检查框中的下载范围

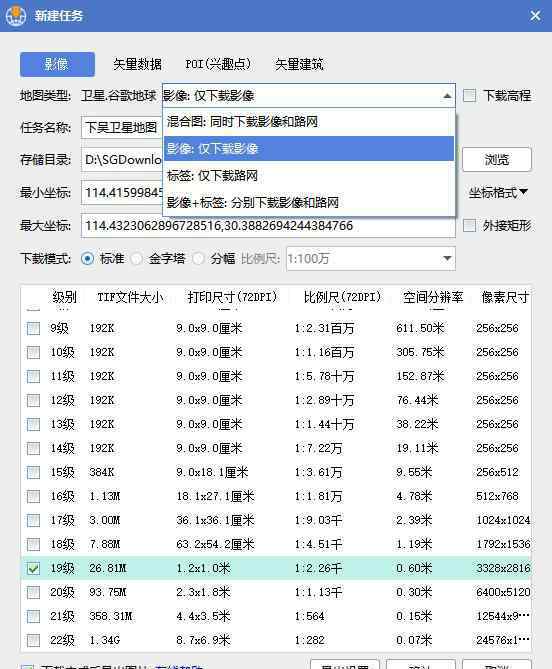

双击选择范围以显示“新建任务”对话框。因为与CAD文件叠加只需要卫星图像，所以在地图类型中选择“图像:仅下载图像”。

新任务

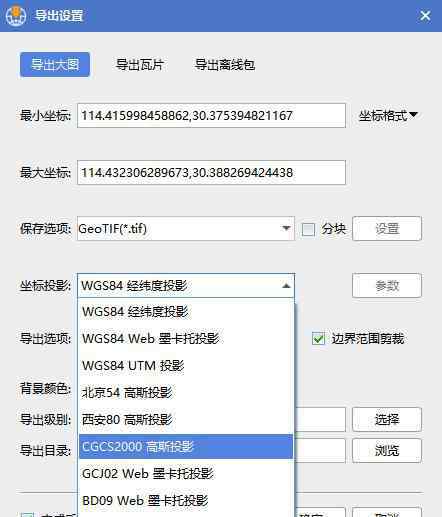

在“新建任务”对话框中，点击“导出设置”按钮，显示导出参数设置对话框。由于地形图是国家2000坐标系，这里选择“CGCS2000高斯投影”，如下图所示。

导出设置

注:由于项目方未提供国家2000坐标的七个参数，此处不设参数，默认导出。

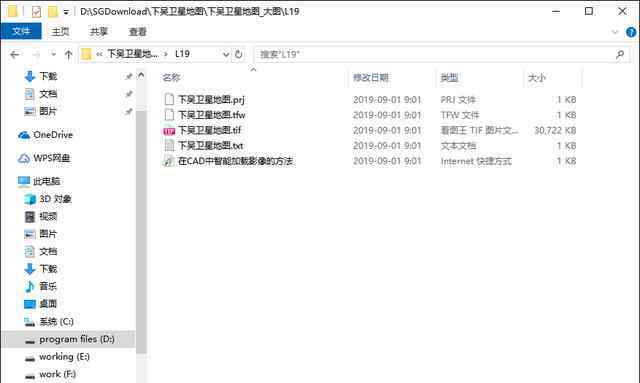

任务下载完成后，下载结果目录会自动打开，如下图所示。

下载结果

计算机辅助设计中图像的叠加和配准

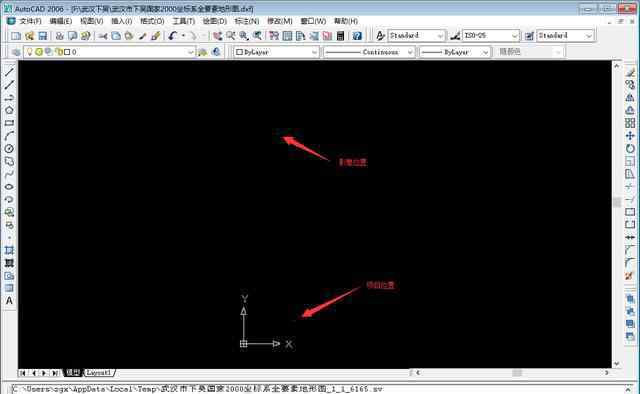

使用“CAD智能图像加载插件”，可以将下载的卫星图像加载到CAD中。虽然项目方明确表示是国家2000坐标系，但是从加载结果来看，影像位置距离项目位置较远，因此地形图应采用基于2000坐标投影的局部独立坐标系。

图像加载结果

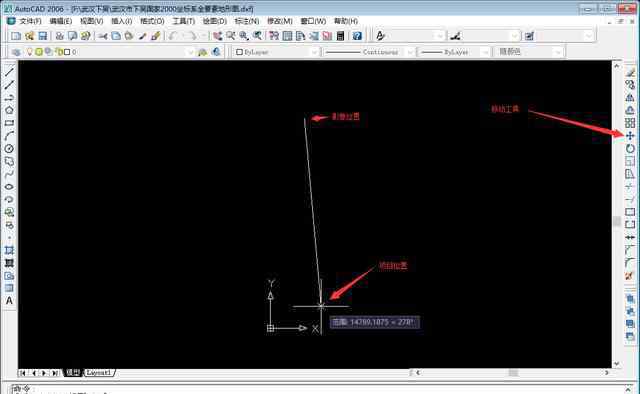

为了更好地配准图像，只能使用计算机辅助设计的移动工具将卫星图像移动到项目位置。

运动图像

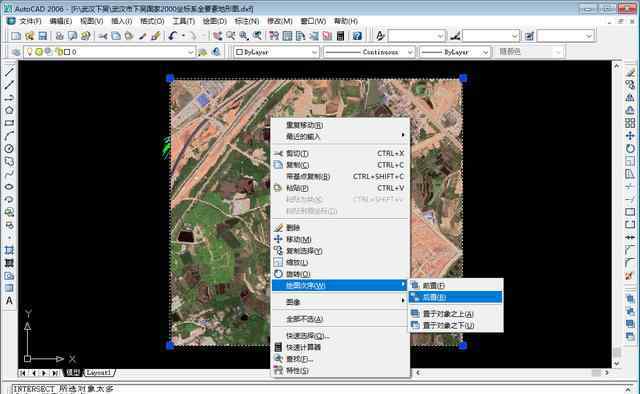

由于图像移动到项目位置后，地形图数据会被遮挡，因此需要发布当前图像，如下图所示。

图像后置

移动后图像已经在项目位置，但没有完全叠加，需要再次移动图像才能达到完美叠加。

图像后置效应

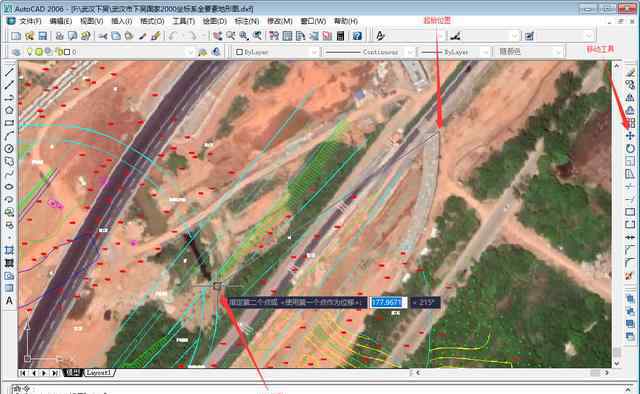

在图像和地形图上找到一个共同的特征点，然后使用翻译工具进行翻译。

根据特征点的运动

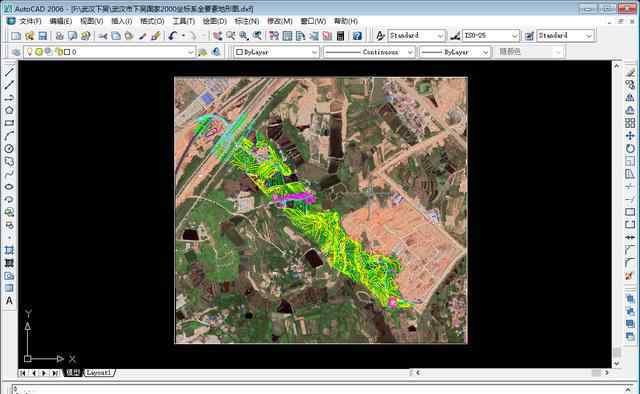

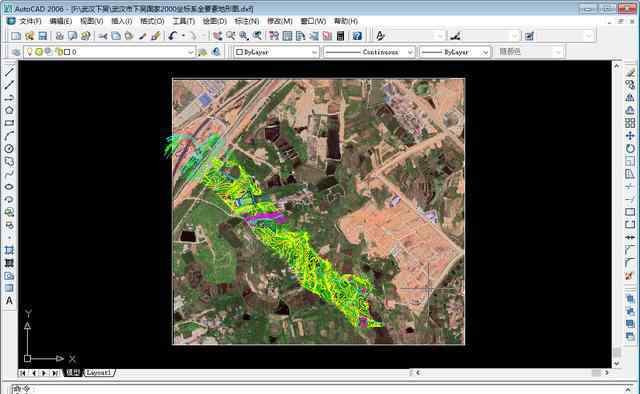

稍加调整，图像和地形图数据叠加匹配完美，如下图所示。

叠加效应

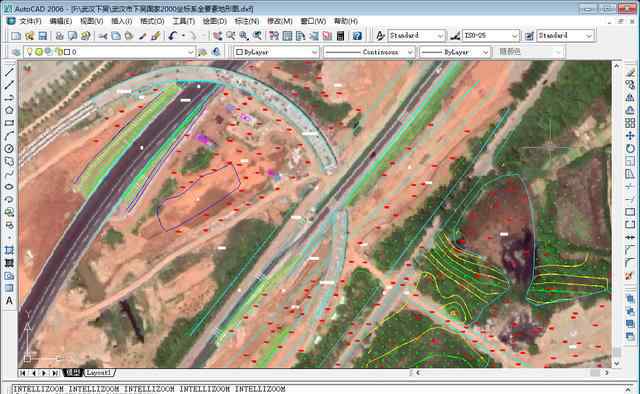

叠加视图局部放大后，可以看到CAD地形图数据和卫星影像叠加匹配完美，如下图所示。

局部放大效应
