屋架 轻钢厂房系统——屋架、檩条

支持屋顶的三角形桁架

屋架的结构形式:屋架的结构形式主要取决于所用的屋面材料和房屋的使用要求。主要有三角屋架、三角拱屋架和梭式屋架、平坡梯形钢屋架

2.轻型H型钢檩条高频焊接；高频焊接轻型H型钢(以下简称“轻型H型钢”)是引进国外先进技术生产的一种轻型梁(图B)，具有腹板薄、抗弯刚度好、两主轴惯性矩接近、翼缘板直、连接容易等优点。

3.带卷边槽的冷弯薄壁型钢檩条:带卷边槽的冷弯薄壁型钢檩条(C形)(图C)截面互换性大，用途广泛，节约钢材消耗，制造安装方便。

4.卷边Z形冷弯薄壁型钢檩条:分为直卷边Z形(图D)和斜卷边Z形(图E)。其主平面X轴刚度高，用作檩条时挠度小，用钢量少，制造安装方便。斜边Z型钢存放时也可以堆放，占地较少。当屋面坡度较大时，这种檩条应用广泛。

檩条的连接结构

檩条应与屋面可靠连接，以保证屋面能够防止檩条的侧向失稳和扭转，对于一般不需要检查整体稳定性的实腹檩条尤为重要。

檩条与压型钢板屋面的连接应采用带橡胶垫圈的自攻螺钉。

檩条的撑杆和支柱:用螺栓连接。

屋架(刚架)上檩条的布置和搁置

1、为了使屋顶上弦杆不产生弯矩，檩条应位于屋顶上弦杆节点。当使用内天沟时，侧檩条应尽可能靠近天沟。

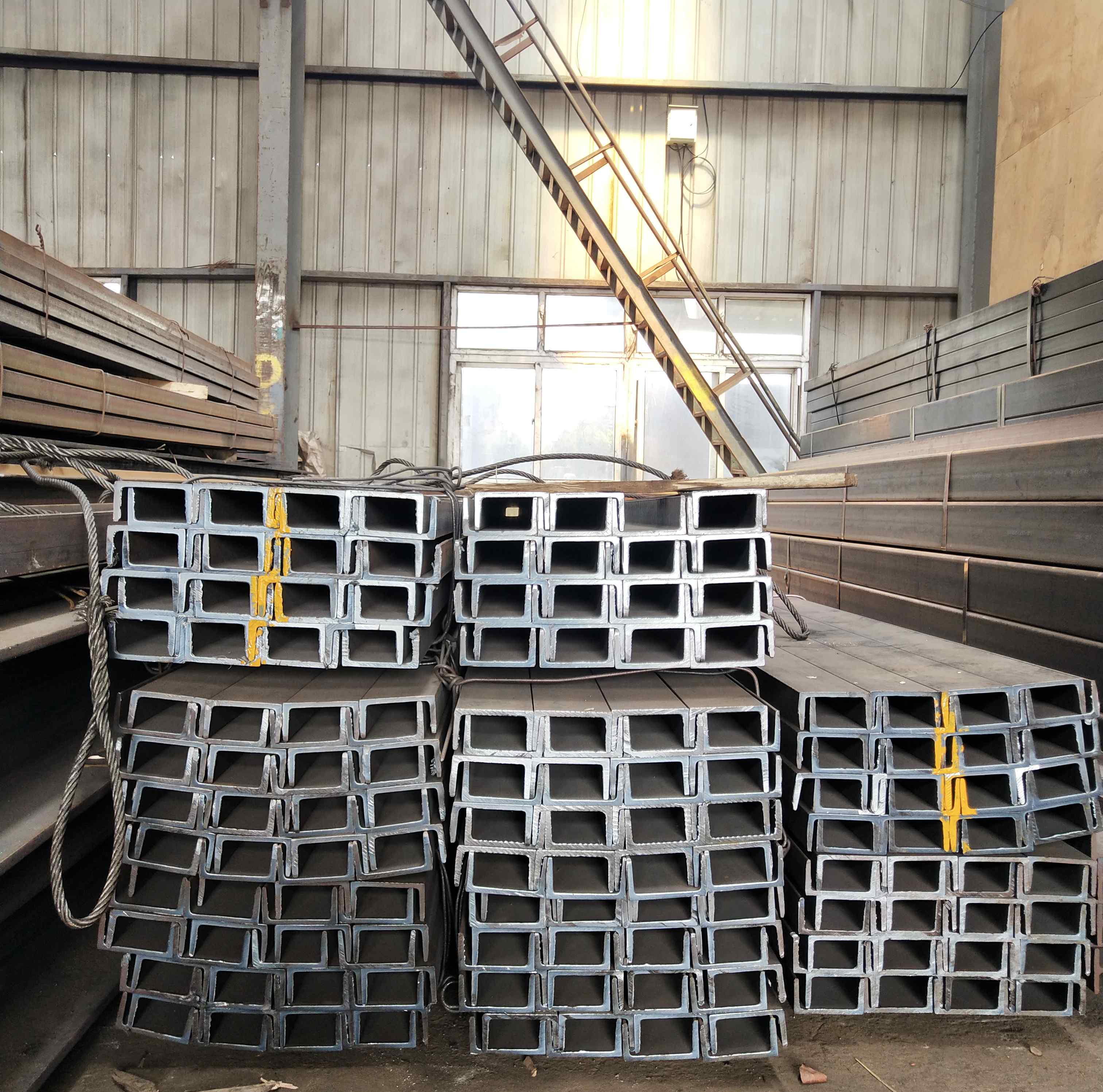

2.实腹檩条的截面应垂直于屋面坡度。对于槽钢和Z形钢凉鞋条，上翼缘的尖端(或边缘)应朝向屋顶，以减少由偏心屋顶载荷引起的扭矩。

3.桁架檩条的上弦应垂直于屋架的上弦，而腹板和下弦应垂直于地面。

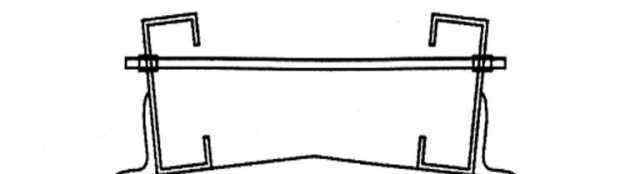

4.脊檩条方案:实腹檩条宜采用双檩条方案，屋面檩条可用槽钢、角钢或圆钢连接(见下图)。桁架檩条在屋面采用单檩条时，用钢量相对较低，但檩条种类增多，结构复杂，一般宜采用双檩条。
